Основные виды
Основная задача диммера состоит в управлении яркостью и регулировании мощности прибора. Виды регуляторов для светодиодных лент можно классифицировать по нескольким признакам.
- По типу регулирующей схемы. Поскольку управление светодиодными приборами имеет свои особенности, то диммеры для них также отличаются. Они содержат в себе вместо пассивных диммерных схем схемы активного типа, изготовленные на полупроводниковых элементах. По этому основным признаком для классификации можно считать тип регулирования. Есть два основных типа управляющих элементов:
- Управляемые источники тока. Стабилизируют выходной ток и могут изменять его в необходимом диапазоне при малом падении напряжения.
- Импульсные регуляторы. В схемах широтно-импульсной модуляции используются прямоугольные импульсы, которые получаются при чередовании высокого и низкого уровня сигналов. Изменение длительности импульсов меняет яркость освещения. Такая схема обеспечивает стабильный ток и поддерживает рассеиваемую мощность в номинальном диапазоне.
- По способу управления:
- Электронные;
- Механические;
- Дистанционные.
- По способу установки:
- Накладные;
- Встроенные;
- В виде модулей.
- По способу подключения:
- Проходные, позволяют включать и выключать освещение из разных мест;
- Непроходные, позволяют включать и выключать освещение из одного места.
Также они могут различаться и по другим признакам: использованию беспроводных технологий, типу этих технологий (инфракрасные или радиочастотные), по используемому протоколу, по количеству каналов.
Области применения
Это устройство используется для создания необходимой атмосферы в помещении за счет изменения яркости освещения. Такие аппараты часто имеют таймер, позволяющий регулировать время включения и отключения света.
Кроме того, часто диммеры используются при установке управляемой гибкой системы освещения. Данное приспособление применяется, когда требуется регуляция яркости освещения, но при этом не должно выделяться большое количество тепла.
Установка диммера требуется при обустройстве системы освещения, которая будет менять цвет свечения или создавать другие световые эффекты. Нередко диммеры устанавливаются в помещениях кафе, ночных клубов, пабов и в других помещениях общественного пользования.
Цифровые
Приборы, регулирующие яркость светодиодных полотен, относящиеся в цифровым, очень комфортны при управлении яркостью всех LED лент. Цифровые регуляторы обеспечивают более стабильную работу тока и снижают потерю мощности к минимальным показателям. Также использование подобных переключателей не позволяет светодиодам перегреваться таким образом период их эксплуатации значительно увеличивается.

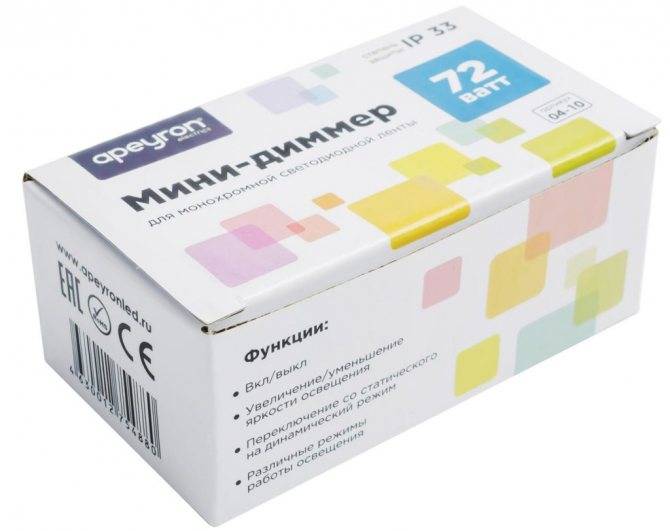

04-10 Мини – диммер 12 В, 72 ВТ, RF
Миниатюрное радиоуправляемое устройство, пользующееся спросом среди потребителей, благодаря ему возможно перевести ленту SMD (монохромную) на несколько режимов работы, их может быть до 25. В комплекте идет дистанционный пульт, позволяющий настраивать регулятор на расстоянии. Устройство работает на расстоянии порядка 50 метров, что очень удобно, также оно отличается от остальных тем, что не требует прямого наведения на сам распределитель для управления функциями. Дает возможность пользователю самостоятельно установить необходимую яркость, включать и выключать питание.
04-10 Мини – диммер 12 В, 72 ВТ, RF
Достоинства:
- относится к категории бюджетных;
- имеет небольшие размеры;
- хорошую комплектацию пульт входит в набор;
- пульт работает без направления на сам блок и на большом расстоянии.
Недостатки:
- случаются сбои сигнала при приеме с ДУ;
- максимальная мощность 4/8 Вт/м.
ARLIGHT SR- 2839DIM WHITE
Однозонное устройство регулировки яркости диодных лент, к которому прилагается пульт управления с сенсором, также в него встроен контролер мощностью 1-10А. Регулирование яркости происходит от цепи, напряжение которой может быть 12 или 24В.
ARLIGHT SR- 2839DIM WHITE
Достоинства:
- регулировка осуществляется дистанционно;
- легко устанавливается;
- на пульте установлен сенсор;
- отличная комплектация.
Недостатки:
- высокая цена;
- размеры.
Schneider Electric Blanca BLNSS040011
Светорегулятор этой модели производится французской компанией, занимающейся изготовлением светотехники. Прибор имеет скрытый тип установки и механизм, снабженный специальной накладкой. Оснащен поворотной и нажимной кнопкой, имеет глянцевую поверхность, изготовленную из термопластика. Мощность может достигать 400 В, а напряжение до 220 Вт. Допускается использование совместно с датчиками движения. Встроена функция памяти запоминающая последний уровень освещения.
Schneider Electric Blanca BLNSS040011
Достоинства:
- функциональный;
- может быть установлен скрыто;
- легко устанавливается;
- качественный материал из которого изготавливается;
- небольшие габариты;
- в связи со своими качествами имеет приемлемую цену.
Недостатки:
- быстро пачкающаяся поверхность;
- тяжело установить минимальный уровень яркости, сначала необходимо установить средний уровень и медленно понижать его.
Диммер на микросхеме своими руками
Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.
Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.
Что такое диммер
Процесс управления и регулирования нагрузки в электрических приборах является диммированием. В светильниках и лампах этот процесс выглядит как регулирование яркости освещенности помещения. А прибор, при помощи которого можно осуществлять такую регулировку называется диммером. Он обеспечивает как экономию электроэнергии, так и другие возможности диммируемых светодиодных светильников и ламп:
- С помощью диммирования можно регулировать насыщенность освещения в доме или квартире, можно создавать особую атмосферу уюта с приглушенным светом или рабочую атмосферу при ярком освещении.
- При помощи освещения можно зонировать пространство не только в доме, но и в одном помещении, придать индивидуальность своему жилью.
- Покидая надолго дом, можно спугнуть воров, оставив кое-где неяркий свет, создавая атмосферу присутствия хозяев дома.
- В современных диммерных выключателях есть функции программирования – можно установить один раз комфортные режимы для определенного времени и не возвращаться к выбору уровня яркости света каждый раз.
- Функция дистанционного контроля с мобильных устройств позволяет в любое время управлять процессом освещения. Также вы сможете управлять диммируемыми светильниками при помощи голоса, пульта или хлопнув ладонями, входя в комнату.
RGB-контроллеры в сложных свето-системах
Управление цветом — важная функция, выполняемая RGB-контроллерами. С технической точки зрения устройства представляют собой многоканальные декодеры, где каждый канал выполняет роль диммера. Регулировка цвета происходит автоматически. Для получения эффектных динамических сценариев к каждому каналу декодера RGB подключают светодиоды разного цвета. Одновременное включение каналов позволяет создавать новые необычные световые композиции
При выборе устройства RGB нужно обратить внимание на технические параметры модели:
- Напряжение. Преимущественно используют контроллеры на 12, 24 или 32 В. Контроллер подключают в разрыв цепи между блоком питания и светодиодной лентой.
- Мощность устройства. Определяет число светодиодных изделий, которые можно подключить к контроллеру-декодеру RGB. В технических характеристиках указана максимальная мощность.
- Набор программ. В памяти устройства заложены типовые программы для получения разных световых эффектов. Спецификация режимов не приводится, указывается количество программ.
- Тип управления контроллером-декодером RGB. Электронные устройства управляются дистанционным пультом (инфракрасный и радиоволновый диапазон) или при помощи кнопок.
Отдельные требования предъявляются к герметичности корпуса контроллера, если электронное устройство необходимо устанавливать на улице. При выборе модели нужно учесть диапазон рабочей температуры. Контроллер RGB может выполнять несколько программ — смена цветов с угасанием и без угасания различной интенсивности, монохромное мигание и режим строб. Набор программ зависит от модели устройства.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Сенсорные
Устройства такого плана, имеют специальную сенсорную панель, которая позволяет корректировать яркость света легким прикосновением к ней. Такие модели, как правило, имеют современный дизайн, но что касается функциональных возможностей, то они ничем не отличаются от других видов.
Выключатель – диммер сенсорный 12/24V 48W
Бюджетный регулятор небольших размеров, предназначенный для управления LED — лентами, прост в использовании имеет простую сенсорную панель. Работает при постоянном напряжении 12 или 24 В и относится к одним из лучших бюджетных представителей светорегуляторов этого типа. Часто используют при декоративном освещении в профилях из алюминия. Максимальный ток при работе не должен превышать 4А. чувствительный сенсор позволяет с легкостью устанавливать необходимую яркость. Подойдет для светодиодных светильников.
Выключатель – диммер сенсорный 12/24V 48W
Достоинства:
- цена доступна для всех;
- качественная сборка.
Недостатки:
небольшая максимальная сила тока она составляет всего 4А.
Uniel ULC-R22-DIM
Неплохая модель сенсорного регулятора, на дистанционном пульте расположено сенсорное кольцо для осуществления все нужных манипуляции. В диммер встроена функция памяти, сохраняющая все настройки в случае внезапного выключения прибора. Для тог чтобы прибор работал без перебоев в его плату встроена специальная защита от радиочастотных помех. Качественные детали увеличивают срок эксплуатации до 50000 часов. У Uniel ULC-R22-DIM предусмотрена комбинированная подача напряжения, то есть оно может быть и 12, и 24 В.
Uniel ULC-R22-DIM
Достоинства:
- есть функция памяти;
- качественные детали;
- долгий срок службы;
- доступная цена.
Недостатки:
не обнаружены.
Dimmer LN – 200 (12-24V, 72-144W, Touch)
Компактный светорегулятор, позволяющий контролировать освещение всего лишь одним касанием. Быстрое касание регулятора позволяет включить или отключить свет, при длительном нажатии включается функция диммирования. Самые высокие показатели напряжения при работе равны 12-24 В, а мощности достигают 77-144 Вт. Легкий прибор, который размещают на стене создаст комфорт при управлении светом в любом доме.
Dimmer LN – 200 (12-24V, 72-144W, Touch)
Достоинства:
- компактные размеры;
- сенсорное управление;
- имеет накладной способ монтирования.
Недостатки:
- цена завышена для такого простого прибора;
- ограниченный ряд функции.
Устройство диммера универсального типа
В устройстве диммера предусмотрено наличие нескольких защит – это защита от перегрева, она срабатывает на отключение прибора и повторно включить его удастся только после его охлаждения и только вручную, работает при подключенной нагрузке.
Защита от короткого замыкания, при этом происходит отключение выхода где произошло замыкание. При этом происходит работа в режиме отсечки фазы, отсутствие неисправности в течение 7 сек заставляет прибор включаться в автоматическом режиме, если больше, то включить его можно только вручную.
В устройстве предусмотрены также клеммы для подключения проводов и регулятор уровня освещенности.
На сегодняшний день все чаще можно встретить в частных домах специальные устройства для регулирования яркости освещения – диммеры. Они могут использоваться для многих видов ламп, подключающихся к фазному питающему проводу. Обычно используется галогенный тип ламп, который имеет некоторые преимущества перед другими осветительными источниками.
Обычно в домашних условиях диммер будет использоваться как прибор для изменения нагрузки на осветительный источник. С помощью него можно регулировать уровень напряжения, а соответственно и яркость осветительного прибора. Достаточно часто используются обычные лампы накаливания в сети 220 вольт, но также постепенно приобретают популярность галогенные лампы и светодиодные источники. В зависимости от того, какой тип осветительных устройств используется в помещении, подбирается подходящий вид светорегулятора.
В сети с напряжением в 220 В. Для подобной ситуации со стандартным типом ламп накаливания необходим прибор, который будет регулировать общую нагрузку на линию. Это позволит изменять интенсивность свечения самой нити накаливания. Диммер для галогенных ламп в сети с напряжением 220 В. Для галогенных типов светильников существует отдельный вид приборов, которые позволяют регулировать яркость освещения в помещении. При подключении светорегулятора к электрической сети со стабильной нагрузкой в 220 вольт не используется дополнительных устройств.
Диммер для низковольтных осветительных устройств. При использовании галогенных ламп, которые могут быть рассчитаны на уровень напряжения от 12в до 24в, к электрической сети необходимо подключить специальный электронный трансформатор. Такое устройство позволяет обеспечить поступление к осветительному источнику ровное напряжение, а также плавно изменять интенсивность освещения, управляя источником тока. Лампы, которые рассчитаны на 12 вольт, потребляют меньше энергии. Их ставят с целью экономии, а также они имеют более продолжительный срок эксплуатации. Диммеры для 12-вольтных источников начинают пользоваться все большим спросом.
Менее распространены светорегуляторы, которые применяются для регулирования яркости светодиодных светильников и в люминесцентных лампах. Регулятор освещения для светодиодов должен оперативно изменять уровень напряжения, а также регулировать силу подачи световых потоков.
Обычно светодиодные светильники подключаются в большом количестве – точечное освещение, которое используют в Европе. Каждый светодиод имеет небольшую мощность, но для полного освещения помещения их необходимо значительное количество. Чтобы равномерно изменять их уровень освещения, необходим только соответствующий вид диммера.
Так как на сегодняшний день значительно чаще используют галогенные лампы, которые рассчитаны на 220 вольт и 12. Обычно среднестатистический потребитель предпочитает приобретать диммер для осветительных ламп в 220 вольт. Зачастую это продиктовано тем, что для него, в отличие от лампы на 12 вольт, нет необходимости дополнительно покупать электронный или обмоточный трансформатор.
Однако на практике получается так, что галогенные лампы на 12 вольт значительно мощнее, чем на 220, а также у них более длительный срок эксплуатации из-за низкой нагрузки. При сравнении источников на 12 и 220 вольт выясняется, что 12-вольтовые источники имеют свечение в 4 раза выше, а служат в 2 раза дольше. Такая большая разница в показателях зависит от спиралей в основе источника освещения, которые отличаются своими размерами. Учитывая незначительное различие в цене между собой, целесообразней использовать галогенные лампы, рассчитанные на 12 вольт, с приобретением дополнительного прибора– электронного трансформатора.
Способы регулирования яркости
Управление светодиодной лентой может осуществляться диммерами следующих типов:
- Поворотные. Настройка параметров производится путем поворота рукоятки, которая может иметь круглую, шестеренчатую или многоугольную форму. Включение и отключение прибора выполняется при нажатии или повороте рукоятки. Она может быть оснащена ночным индикатором.
- Кнопочные. На панели находятся несколько сенсоров, каждый из которых имеет свое значение. Диммированние проводится легким надавливанием на место с нужным символом.
- Дистанционные. Диммируемая светодиодная лента управляется с помощью пульта или через сотовый телефон с установленным программным обеспечением. Команды на устройства могут передаваться путем активации символов на дисплее или через микрофон.
Чем сложнее модель регулятора, тем выше цена изделия. У некоторых приборов она может быть больше, чем у самой ленты.
Особенности управления
Источник питания для светодиодов должен обладать особыми свойствами. Используется специальное устройство в виде отдельного модуля, которое называется драйвер. Это выпрямитель с понижающим каскадом, обеспечивающий подачу на ленту 12 вольт постоянного тока. Они включаются в стандартную сеть 220 вольт и преобразуют их в 12 В (или 24 В) постоянного тока.
Диммер, или светорегулятор, подключается между драйвером и лентой. Он производит изменение напряжения, которое подается на ленту. Результатом этого становится уменьшение (или увеличение) яркости свечения элементов, от нуля до максимального значения.
Первыми диммерами были реостаты или автотрансформаторы. Современные приборы сложнее, обладают повышенной эффективностью и качеством. Диммируемые светодиоды обладают нелинейными характеристиками и требуют очень точного воздействия в определенных пределах. Если использовать традиционные конструкции, рабочий участок займет лишь малую часть всего диапазона. Поэтому выпускаются специальные регуляторы универсального вида, которые могут работать с любыми светодиодными приборами — лентами, лампами, отдельными элементами или целыми группами. Главным условием является соответствие характеристик диммера и потребителей.
Существует несколько разновидностей, отличающихся способом управления:
- нажимные;
- поворотно-нажимные;
- поворотные;
- электронные;
- звуковые;
- дистанционные.
Первые виды являются механическими устройствами, в которых команда на изменение режима подается с помощью обычного регулятора. Они сравнительно дешевы, но не отличаются особой плавностью и точностью.
Электронные модели чаще всего используют сенсорный способ управления, где подача команды отображается на дисплее.
Дистанционные диммеры работают в связке с пультом управления. Они немного дороже, но позволяют расширить возможности регулировки и получить набор световых эффектов.
Схемы изменения параметров питания также отличаются друг от друга. Используются:
- управляемые источники питания. Способны изменять параметры напряжения и силы тока на входе ленты в малом диапазоне, что позволяет плавно регулировать силу света. Недостатком этого вида является заметный нагрев светодиодов, отрицательно отражающийся на долговечности подсветки, ускоряющий деградацию элементов;
- импульсные регуляторы режима свечения. В этих устройствах используется широтно-импульсная модуляция (ШИМ), полностью устраняющая недостатки предыдущих конструкций. Они не изменяют параметры источника питания, а подают напряжение с перерывами. Чем меньше пауза между пиками, тем ярче горят светодиоды, и наоборот.
Плюсы и минусы устройств
При решении вопроса, как самостоятельно подключить диммер, необходимо сразу учесть преимущества и недостатки такого типа управления. Дешевые контроллеры становятся причиной мерцания оборудования и ленты даже при низком уровне яркости, а глаз к подобным колебаниям чувствителен: постоянно мерцающее освещение будет оказывать раздражающее влияние
Человек будет уставать, появятся сильные головные боли, острота зрения снизится, а внимание будет ухудшаться
При выборе диммера для установки своими руками рекомендуется обращать внимание на более дорогие, но и надежные системы, предназначенные для регулировки с 2-х импульсных и аналоговых режимов. Это обеспечивает простоту управления, отсутствие резких перепадов мощности и напряжения, исключение мерцания при включении светодиодного освещения
Необходимо отметить, что качественный контроллер обязательно должен учитывать нелинейные характеристики зрения человека и нелинейные для полупроводниковых светодиодов, используемых для приборов освещения. Даже при малом уровне яркости световой поток должен оставаться ровным, ярким, без мерцания.
Преимущества светодиодных лент и ламп очевидны: они не только более экономны, но и обладают большим сроком службы, удобны в использовании, обеспечивают яркий и ровный свет. Их качество оправдывает все затраты сполна.
Плюсы и минусы
К преимуществам использования диммируемых светодиодных ламп следует отнести:
- Возможность увеличивать и уменьшать величину вырабатываемого светодиодной лампочкой светового потока.
- Выбор наиболее подходящего режима работы – дома можно создавать романтическую атмосферу или использовать основной светильник в качестве ночника.
- Светодиодные диммируемые устройства отличаются значительно большим сроком службы (если к диммеру подключить обычную светодиодную лампу она довольно быстро выйдет со строя из-за предельных нагрузок для ее стабилизатора).
- Может выдавать различную температуру цветопередачи, меняя степень восприятия окружающего пространства.
- Не выдает инфракрасного и ультрафиолетового спектра, что предотвращает выгорание предметов, попадающих в зону освещения.
К недостаткам диммируемых светодиодных лампочек следует отнести довольно высокую стоимость и самой лампочки, и регулировочного выключателя. Также могут возникнуть сложности с подбором лампы под уже установленный диммер и наоборот.
Как правильно паять светодиодную ленту
Учимся подключать УЗО
Для того чтобы правильно спаять части светодиодной ленты, нужно запомнить, что разрезать её можно только в специальных указанных на ней местах. При пайке ленты стоит пользоваться маломощным паяльником не более 40 Вт. Контакты присоединяемых участков должны быть тщательно зачищены от силикона или же лака, и залужены паяльником.
Естественно, что все эти работы выполняются при полном отключении светодиодной ленты от блока питания, или же блока питания от сети 220 вольт. Нельзя соединить многокристальную RGB-ленту и ленту где установлены однокристальные светодиоды. Светодиодные ленты должны быть одинаковы по структуре светодиода, а желательно и правильно выбрать их по потребляемой мощности метра её длины. Спайка производится с помощью залуженных многожильных медных проводов. Сечение стоит подбирать по току или мощности всей ленты. После пайки рекомендуется залить места соединения клеем или силиконом, для герметизации и защиты от короткого замыкания.
Сенсорный диммер для светодиодных лент
Этот маленький девайс стал широко применяться при подключении светодиодных лент. Благодаря своим габаритам, его можно смонтировать непосредственно в корпус алюминиевого профиля.
Подключение происходит путем напайки проводов от светодиодной ленты с одной стороны и проводов питания от блока с другой.
На плате имеется сенсорная площадка реагирующая на легкие нажатия. Коротким нажатием подсветка включается или выключается. Длительное нажатие дает возможность плавно регулировать световой поток от минимального до максимального.
Рассчитаны такие экземпляры обычно на напряжение 12 или 24 вольта.
Есть модели на которые вообще не нужно нажимать. Они реагируют на приближение предмета или руки, так называемые смарт диммеры.
Они представляют из себя светорегуляторы на основе инфракрасного сенсора и микроконтроллера. Микроконтроллер отвечает за плавное включение-выключение подсветки.
Такие девайсы и светодиодные ленты очень удобно монтировать на кухне в рабочей зоне столешницы, в шкафчиках или в подсветке пола.
Еще их применяют в лабораториях и на других промышленных объектах, где требуется минимизировать контакты рук с любыми поверхностями.
Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.
Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.
Такими моделями запитываются одноцветные светодиодные ленты.
Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.
Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.
Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.
Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.
Способы регулирования яркости
Диммер для светодиодных лент
Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.
При наличии такого элемента в схеме лента будет называться «диммируемая»
Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками
Иначе вы рискуете вывести из строя всю систему. Для светодиодных лент существуют два основных типа диммеров:
пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);
Обратите внимание! Здесь, из-за высокой нелинейности ВАХ светодиода, возникает ситуация, которая была описана выше (идут большие энергопотери). Ее не удается нивелировать даже при применении потенциометров с логарифмической характеристикой для изменения сопротивления
активные регулирующие диммерные схемы, основанные на полупроводниковых приборах.
Последний тип диммеров в свою очередь подразделяется на две подгруппы:
Аналоговый диммер
аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;
Обратите внимание! К недостаткам таких изделий следит отнести тот факт, что при изменении параметра рабочего тока, текущего через светодиод в диапазоне 20~100 mA часто наблюдается изменение рассеиваемой мощности. Это, в свою очередь, приводит к изменению температуры прибора
А вот при сильном нагреве светодиода происходят существенные изменения его технических характеристик.
импульсные. Являются более современными моделями, лишенными многих недостатков аналоговых диммеров. Наиболее часто сегодня для регулирования уровня свечения светодиодных лент используют широтно импульсные модуляторы (ШИМ). Для светодиодной продукции это самые эффективные диммеры.
Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.
Схема подключения
Электрическую схему разрабатывают в зависимости от типа светодиодной ленты и её длины. В самом простом варианте диммер для одноцветной светодиодной ленты включается последовательно в разрыв цепи между БП и нагрузкой. Суммарная мощность подключённых отрезков не должна превышать как мощность БП, так и диммера. Ситуация, когда мощности диммера недостаточно для управления яркостью длинных светодиодных отрезков решается путём добавления в схему усилителя. Опираясь на предварительные расчёты, один из отрезков можно подключить напрямую к диммеру, а можно использовать 2 усилителя.
Чтобы одновременно управлять яркостью четырёх одноцветных светодиодных лент (одинаковых или разных по цвету свечения), можно воспользоваться схемой на рисунке ниже. В данном варианте один отрезок запитан напрямую от диммера, а ещё 3 – от RGB усилителя, управляющие входы которого замкнуты между собой. Для управления не только яркостью, но и оттенками RGB или RGBW ленты простого диммера недостаточно. Вместо него в схему устанавливают соответствующий контроллер.
