Как сделать двухуровневый потолок из гипсокартона с подсветкой?

Каркас нижнего уровня

Как правильно сделать двухуровневый потолок из гипсокартона — зависит от его конструкции. Мы разберем несколько сравнительно простых и популярных решений.

Короб для светильников

Потолочный короб по периметру помещения позволяет зонировать освещение: встроенные в короб софиты создают мягкий периферийный свет, при необходимости дополняющийся центральной люстрой. Кроме того, короб может скрыть коммуникации значительного сечения (вентиляционный канал, магистрали системы кондиционирования, водопровод и  т.д.).

Короб с вентиляцией

Как собрать двухуровневый потолок из гипсокартона с коробом по периметру?

Для монтажа вертикального перехода между уровнями может быть использован комплект из профилей ПП и ПНП или ПН и ПС.

Мы разберем первый сценарий:

1. Выполните разметку границ короба на стенах и верхнем уровне потолка;
2. Закрепите по разметке направляющие. К стенам они крепятся дюбель-гвоздями, к каркасу верхнего уровня — саморезами;

Каркас второго уровня крепится непосредственно к обрешетке первого

двойной потолок: как произвести устройство своими руками

1. Изготовьте стойки из профиля ПП и закрепите их в потолочной направляющей короткими саморезами. Шаг между стойками, как и в случае обрешетки, подбирается таким, чтобы ему был кратен один из размеров листа гипсокартона;
2. Соедините саморезами два ПНП таким образом, чтобы нижняя стенка одного профиля была прикручена к боковой стенке другого;
3. Прикрутите сдвоенную направляющую к стойкам, соединив между собой их нижние концы;
4. Соедините настенную направляющую с только что закрепленной отрезками ПП. Профили вставляются в пазы ПНП наискось, выравниваются и фиксируются саморезами.

Горизонтальные профили усилены подвесами своими руками

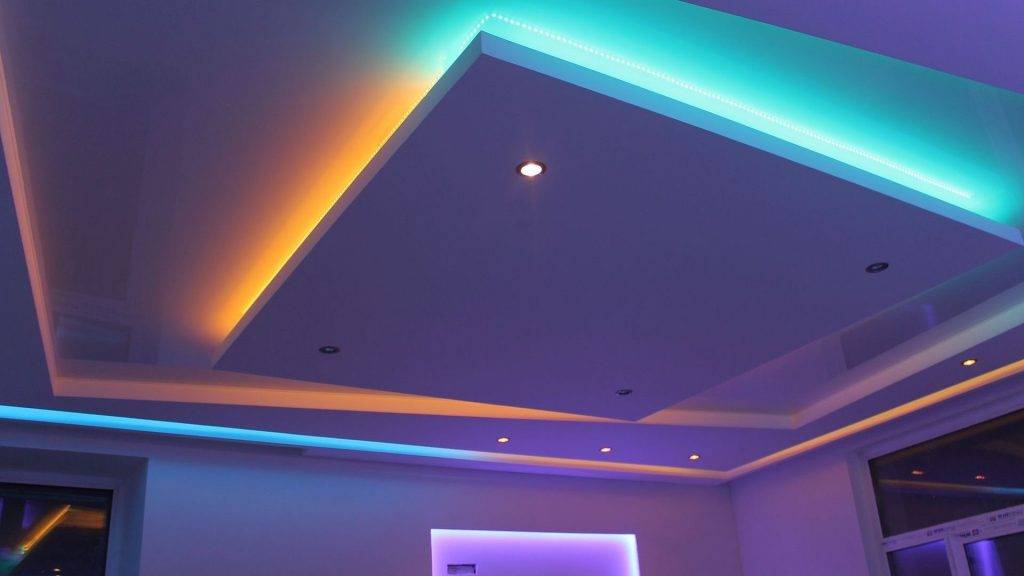

Короб с подсветкой

Как сделать двухуровневый потолок из гипсокартона с нишей для подсветки?

Двух ярусные поверхности: пошаговая инструкция

Инструкция лишь незначительно отличается от приведенной выше:

• Горизонтальные профили крепятся не к соединяющей стойки направляющей, а непосредственно к стойкам;
• Длина горизонтальных профилей на 100-250 мм превышает ширину короба. Выступающая за стойки часть каркаса будет формировать нишу;

Двухъярусные потолки

Концы горизонтальных профилей соединяются профилем ПНП. При чистовой отделке он обшивается гипсокартоном или оклеивается багетом.

Готовый к обшивке каркас

Криволинейные переходы

Как делать из гипсокартона двухуровневые потолки с кривыми линиями переходов?

Криволинейный каркас небольшой высоты (до 10 см) проще всего смонтировать, использовав закрепленный боковой стенкой к каркасу первого уровня гибкий профиль или надрезанный ПН.

Один из переходов между уровнями сформирован гибким профилем

При большей высоте каркаса применяется тот же прием, что и при монтаже короба: переход формируется стойками, связанными направляющими. Разница лишь в том, что направляющие надрезаются с небольшим шагом и крепятся вдоль криволинейной разметки.

Криволинейный каркас со стойками

Как правильно подобрать освещение для двухуровневого потолка

Одним их важнейших элементов выразительности является правильно подобранное каскадное освещение для двухуровневого потолка. При выборе нужного светильника, потребителю следует учитывать следующие критерии:

Напряжение в сети, от которого работает лампочка. Чаше всего, современные светильники требуют понижающего трансформатора, так как работают от сети 12В.

Светильник 12В

• Интенсивность светового потока, от которого зависит яркость осветительного прибора.
• Температура цвета – холодные оттенки, чаще всего, используются в современных интерьерах, теплые – в классических.

Тёплый и холодный свет

Конструкция светильника – для центра прямоугольной комнаты подойдёт люстра с 5 – 7 рожками, а по периметру следует установить точечные светильники, объединённые в непрерывную цепь.

Люстра для гипсокартонного потолка

• Отдельное место занимают светодиодные ленты, которые, как правило, предназначены не для освещения, а для придания интерьеру выразительности.
• В отдельных случаях, при необходимости придания яркости конструктивному элементу части каскадного потолка, по периметру зоны устраиваются неоновые ленты.

Неоновые ленты

Указанные выше типы светильников можно комбинировать, в зависимости от места их установки. Так, при оформлении пространства гостиной или спальни с рамочным или зональным потолком, могут применяться люстры, точечные светильники и светодиодные ленты, которые управляются независимо друг от друга.

Комбинация освещения

Инструкция по монтажу двухуровневого потолка из гипсокартона

Все стены в комнате должны быть одинакового размера, на практике это не так. Поэтому требуется отыскать при помощи замеров наинизший угол в комнате. При помощи нити и уровня начертить от этой точки линии, проходящие через все стены. Следующим ходом будет от низшей точки опускание к полу на 10-12 см., ставится вторая точка. От неё так же по всем стенам проводится прямая, параллельная верхней.Разметка потолка лазерным уровнемСледует уточнить, что линии проведены идеально ровно. Для этого надо взять каждую точку в каждом углу и измерить расстояние до пола. Если числа отличаются на 5 мм. максимум, это считается нормой, но если больше, стоит найти это место и перечертить, чтобы линия не была косой, а ровной.

Несмотря на то, что имеется много видов двухуровневого потолка из гипсокартона, схем к нему есть всего несколько:

1 уровень – потолок со штукатуркой

В центре потолок остается без гипсокартона, а по периметру строится короб для подсветки. Для этого потолок требуется довести до идеальной ровной поверхности. Потому что при включении центрального осветительного прибора, будет очень виден хотя бы один изъян.Схема устройства узора потолка из гипсокартонаДалее, такой потолок с помощью света делит визуально комнату на отдельные части. В основном для этого обделываются только углы потолочного перекрытия волнообразными линиями, и встраивается соответствующая подсветка. И также с помощью такого способа делается натяжной потолок.

1 вариант. Это короб без ступени для подсветки. Создается обычный короб без выступа, в который монтируется скрытая подсветка. В такие коробы вставляются точечные светильники.

2 вариант. В коробе присутствует планка для скрытой подсветки. Она нужна для светодиодной ленты.

Двухуровневый потолок, где 1 уровень – гипсокартон

Для этого варианта не требуется идеально штукатурить и отделывать потолочную основу, её полностью закроет гипсокартон. В этом варианте второй уровень крепится к первому – гипсокартонному. Для этого сначала вся потолочная основа покрывается гипсокартоном, после этого к гипсокартонной основе крепится короб второго уровня. Есть еще вариант, где производится монтаж короба из гипсокартона, который занимает место по вертикали на 2 уровня. От него крепится 1 основной уровень.

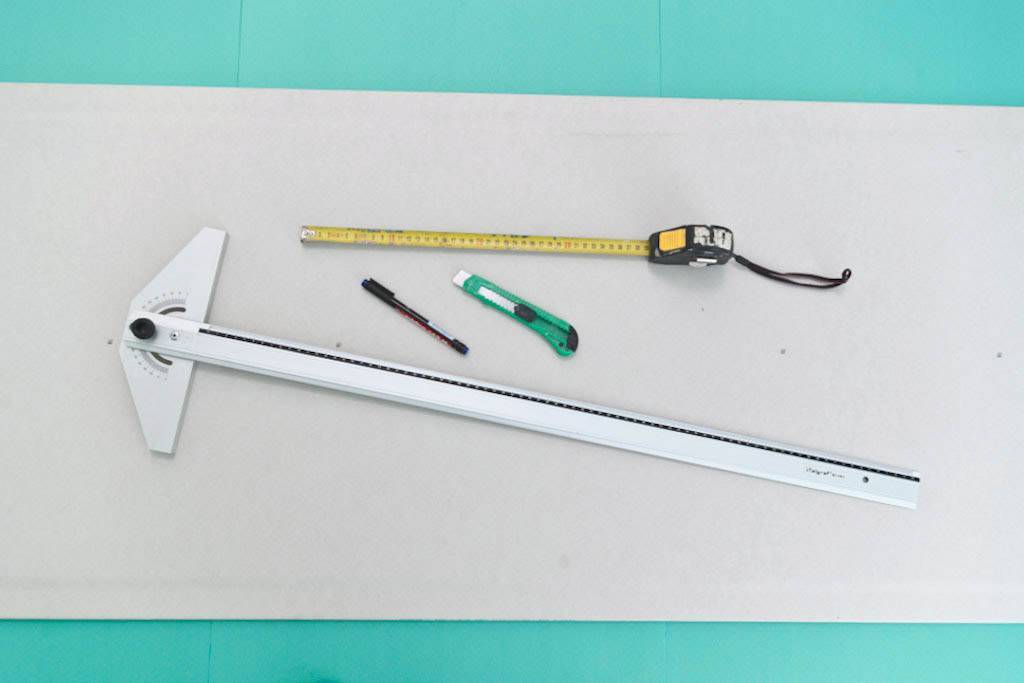

Необходимые инструменты и материалы

Покупкой одного лишь гипсокартона ограничиться не получится, если вы хотите своими руками сделать двухуровневый потолок из гипсокартона правильно. Ведь для закрепления приобретенных листов понадобится сперва соорудить каркас, да и финишную обработку никто не отменял. Посмотрим на те инструменты, которые можно смело обзывать “маст хэвом” для работ по монтажу двухуровневого потолка:

• ножницы по металлу;
• шуруповерт с буром;
• нож;
• ножовка;
• угольник;
• рулетка;
• лазерный уровень;
• шпатели;
• защитные перчатки;
• защитные очки;
• карандаш;
• пассатижи;
• малярная нить;
• монтажная лента-серпянка;
• стремянка.

В видео ниже опытный мастер очень убедительно рассказывает о том, почему каждый из упомянутых нами инструментов, так же необходим в работе по монтажу двухуровневого потолка, как и топливо для полноценного функционирования вашего автомобиля.

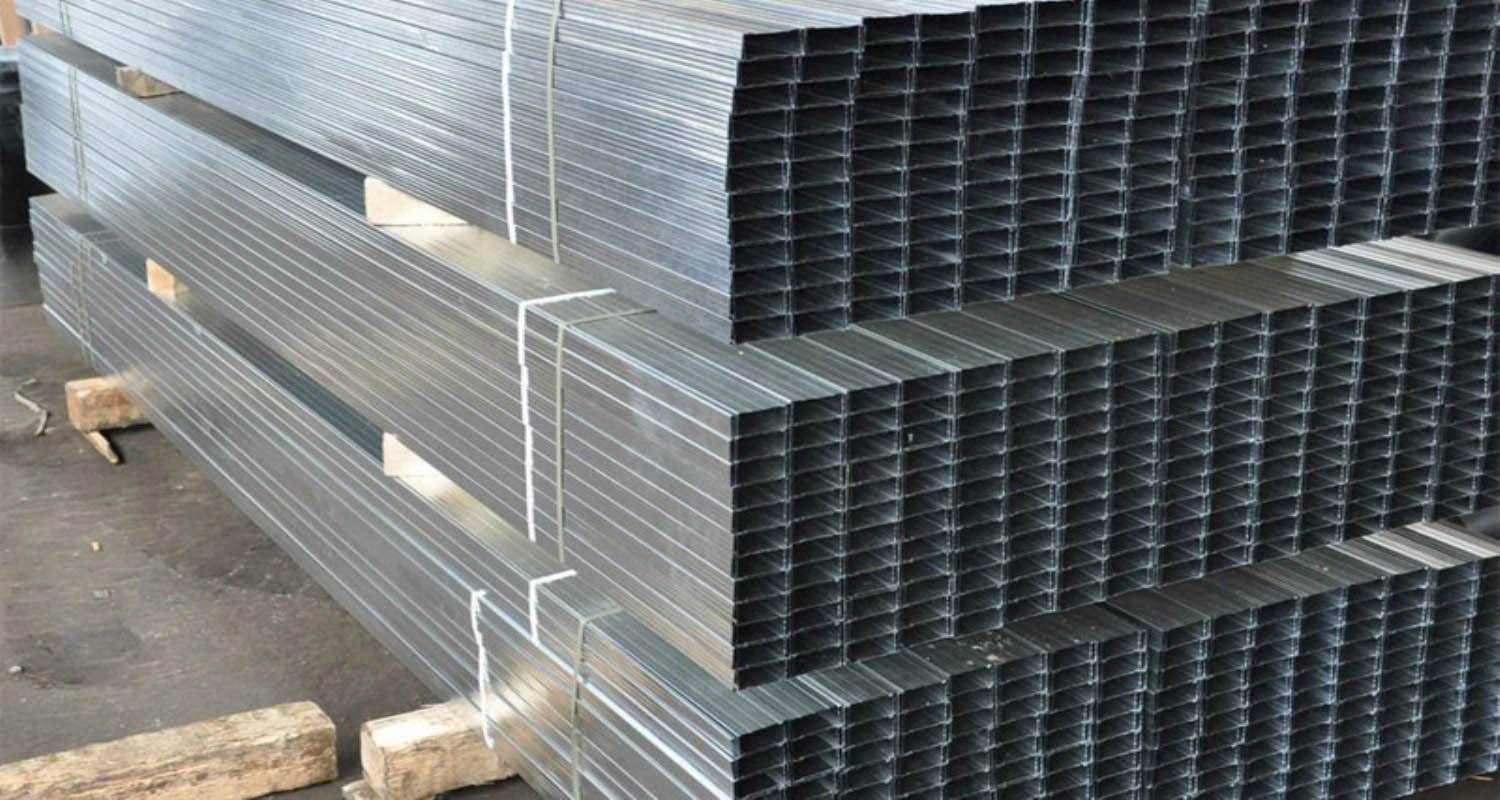

И, конечно же, расходные материалы, без которых ваши инструменты так и не смогут доказать свою полезность:

• профиль направляющий UD;
• профиль потолочный CD;
• соединители краб;
• потолочные подвесы прямые или пружинные (при расстоянии от бетонной основы более чем на 120 мм);
• удлинители для профиля (где ширина помещения больше обычной длины профиля);
• дюбели;
• саморезы 25-35 мм;
• грунтовка;
• шпаклевка;
• малярная сетка.

Очень интересное видео, которое поможет правильно подобрать отдельные расходники для монтажа двухуровневого потолка из списка выше.

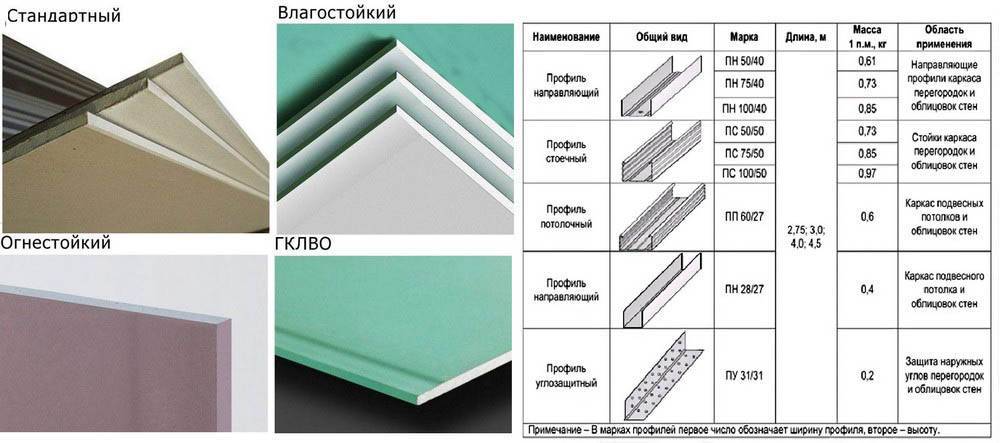

Обратите внимание на размеры профилей и их назначение – на изображении ниже

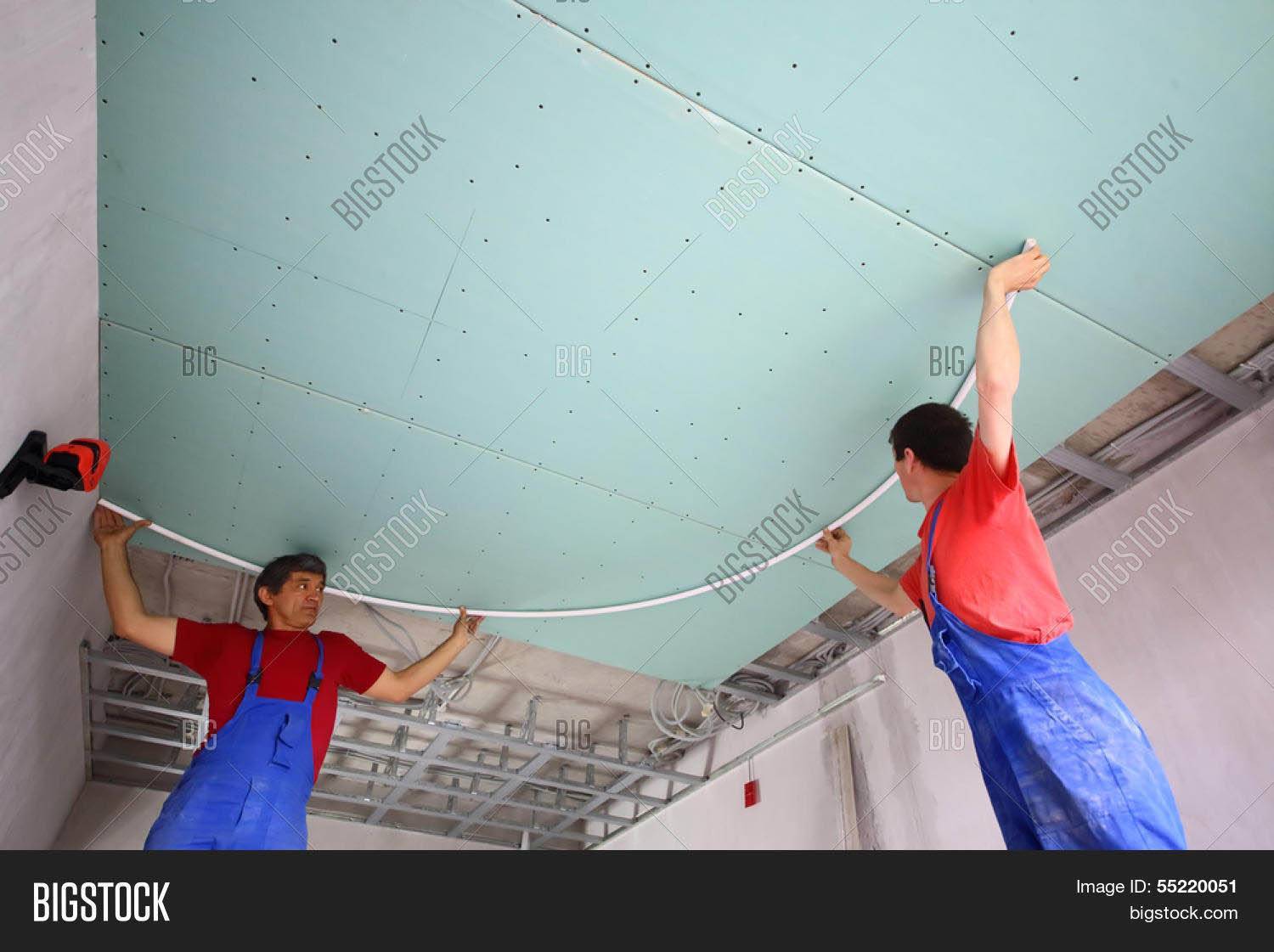

Крепление гипсокартона

После окончания производства обрешетки, идет обшивка гипсовым материалом. Резать материал удобно строительным ножом – это мягкий материал. При вырезании фигурной детали соблюдается точность. Если надо согнуть фигуру из гипсокартона, тогда, требуется по краям сделать разрезы, выгнуть лист гипсокартона. Вторым вариантом является мокрый метод – прохождение по вырезанной из листа фигуре игольчатым валиком, намочит деталь, положить в специальную форму и оставить на 10 часов. Крепежи для листов устанавливаются с определенным расстоянием. Саморезы немного «утапливаются» в гипсокартонное покрытие, чтобы «шляпки» не торчали над плоскостью.

Выбор осветительных приборов

В подвесной потолок из гипсокартона с подсветкой подходят следующие виды изделий:

1. Светодиодная лента или диоды точечные. Монтаж быстрый, цена низкая, световой луч яркий, отличаются многоцветностью и экономностью потребления энергии.
2. Оптоволокно. Экономный вид светильника, который можно разделить на нити и создать эффект звездного неба. Цена высокая, монтаж быстрый, но требуется тщательное закрепление на базовом потолке.
3. Неоновые стеклянные трубки. Стоят дорого, дополнительно устанавливается конвектор для контроля и регулирования интенсивности освещения, при работе шумят.

Виды подсветки, которые можно реализовать

При создании гипсокартонного потолка с подсветкой необходимо оптимально подобрать лампы для подсветки. В большинстве случаев для создания освещения подвесных потолков применяются люминесцентные либо светодиодные светильники, однако можно применить и другие варианты.

Перед началом работ следует оценить все достоинства и недостатки различной подсветки и выбрать ту, которая подойдет вам больше.

Виды подсветки:

• светильники;
• светодиодная подсветка;
• люстра;
• дюралайт;
• неоновая подсветка.

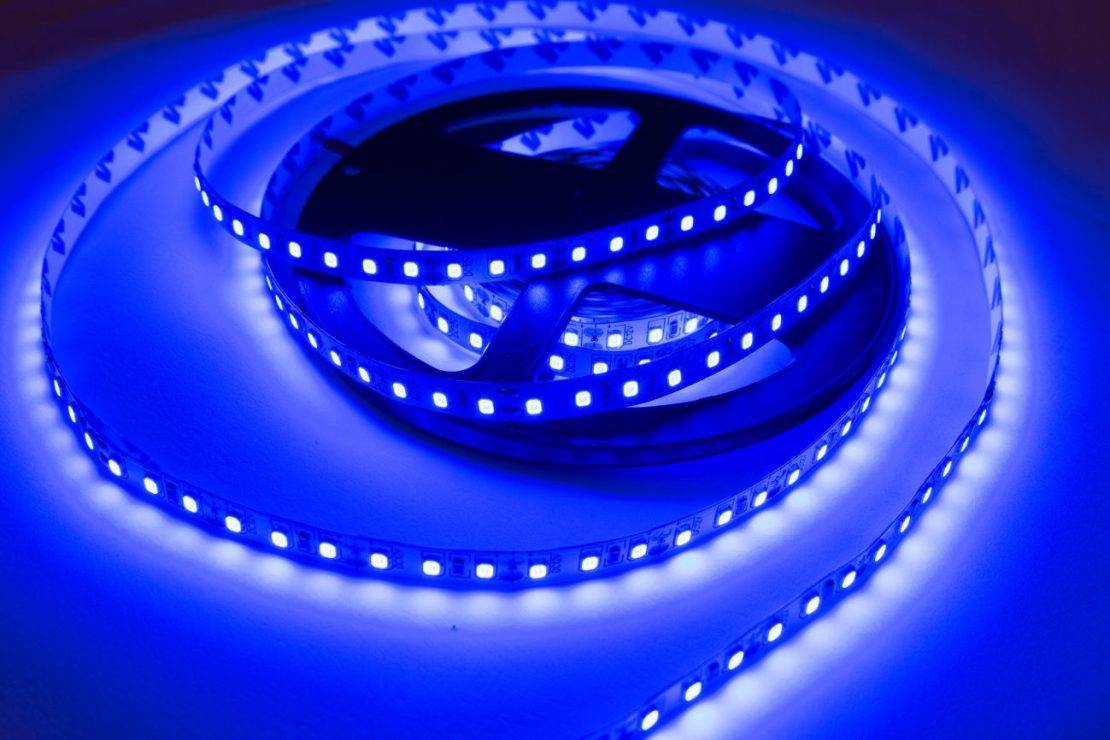

Светодиодная подсветка

Для освещения могут быть использованы светодиодные светильники либо светодиодная лента. В случае выполнения гипсокартонных потолков с бортовыми нишами в несколько уровней довольно интересно будет выглядеть подсветка в виде ленты, это будет весьма практично и функционально.

Подсветка может быть выполнена в разных цветовых гаммах, для управления режимами можно воспользоваться RGB контроллером или светорегулятором.

Достоинства светодиодной подсветки:

• отсутствие нагрева элементов конструкции;
• низкое энергопотребление;
• простота размещения подсветки.

Недостатки:

• низкий уровень освещенности комнаты;
• требуется переделывание проводки;
• необходимо установить понижающий трансформатор.

Светильники

Данный вариант относится к весьма распространенным. В этом встраивание светильников происходит точечно. Для их размещения делают разметку и под светильники вырезают отверстия нужного диаметра. Их число, а также расположение выбирается исходя из назначения комнаты, конструкции потолка, естественного освещения.

Достоинства светильников:

• современный дизайн;
• простота установки собственными силами.

Недостатки:

• низкий уровень освещенности;
• светильники, которые используют лампы накаливания, потребляют значительное количество энергии, а также сильно нагреваются;
• требуется переделка проводки.

Классическая люстра

Данный вариант является наиболее простым, ведь нужно только выбрать цвет, форму, число ламп, после чего используя старую проводку подсоединить люстру. Лампы рекомендуется использовать энергосберегающие. Для комбинирования можно использовать теплые либо холодные света.

Достоинства люстры:

• наиболее простой и быстрый монтаж;
• высокий уровень освещенности.

Недостатки:

• визуальное уменьшение высоты потолка;
• значительный контраст с современным интерьером.

Неоновая подсветка

Благодаря неоновым лампам можно создать довольно оригинальные фигуры с плавными контурами. В то же время можно создать уникальный дизайн, используя различные цветовые решения, которых предостаточно.

Неоновую подсветку можно расположить в нишах стен, по потолку помещения. Технология монтажа в данном случае сродни установке светодиодных лент, однако в данном случае может потребоваться профессиональный навык выполнения этих работ.

Достоинства:

• большой выбор цветового оформления;
• современный дизайн.

Недостатки:

• сложность самостоятельного монтажа;
• необходимость профессиональных навыков.

Дюралайт

Особенностью этого вида освещения является то, что трубки с лампами накаливания (дюралайт) располагаются последовательно и выход из строя одной лампочки потребует замены прилегающего отрезка. Именно желательно применить современный дюралайт, где вместо лампочек накаливания используются светодиоды. Это к тому же позволит снизить энергопотребление, увеличить ресурс и яркость освещения.

Дюралайт часто применяют в виде дополнительного освещения.

Достоинства:

один из наиболее дешевых вариантов.

Недостатки:

низкая долговечность и надежность дюралайта при использовании ламп накаливания.

Диодная подсветка: монтаж и подключение

Все работы выполняются при строгом соблюдении следующих правил:

• Светодиодную ленту допускается резать только по специально отмеченным местам;
• Отдельные части или разные ленты соединяются посредством специальных коннекторов LED или с помощью обычного паяльника;
• Должен использоваться блок питания, имеющий не менее 20 процентов запаса мощности;
• Крепление к металлическим частям конструкции выполняется через изоляционный материал;
• Запрещается проводить работы по монтажу освещения под напряжением.

Подсветка подключается по следующей схеме:

От блока питания один конец провода направляется к 220 вольт сети, другой к светодиодной лампе;
Если используется многоцветная лента, крайне важно соблюдать полярность: красная жилка провода – плюс, черная и синяя – минус;
Заранее необходимо проверить работоспособность ламп; только после этого лента размещается на отведенном ей месте;

 Если светодиодная лента имеет достаточно большую длину, то свечение ее на разных участках при последовательном подключении может несколько отличаться.

Именно поэтому гораздо правильней и безопасней участки длиной свыше пяти метров соединять параллельно, используя для этого провода с полтора миллиметровым сечением. Но в таких случаях придется воспользоваться блоком питания более высокой мощности.

Финишная отделка потолка станет завершающим этапом работ. Все имеющиеся стыки между отдельными листами обшивочного материала должны быть зашпатлеваны. Когда они хорошо просохнут, потолок обрабатывается грунтовкой.

Такую потолочную конструкцию можно оклеить обоями, покрасить или отделать декоративной штукатуркой.

Работе время

Монтаж гипсокартонных потолочных конструкций всегда начинается со сборки каркаса

Эта процедура может происходить двумя способами.
Первый способ предполагает монтаж в определенных участках помещения короба с козырьком или без такового.
Обратите внимание! Способ сборки каркаса коробом по периметру или в отдельных участках комнаты считается наиболее простым для реализации своими руками

Короб по периметру (схема)

Такой способ применяется только тогда, когда изначальная бетонная поверхность идеально ровна.
Монтажные работы здесь осуществляются следующим образом:

• по всему периметру монтируем направляющие профиля по нанесенным заранее линиям разметки;
• далее вставляем в него несущие профили и выводим короб;
• крепление профилей осуществляться с помощью шурупов.

Полная обрешетка потолка

Короб может иметь вид любую геометрическую фигуру: квадрата, прямоугольника, овала, круга и т.д. Выбор формы следует делать на основании интерьера, который будет находиться в этой комнате.
Второй способ предполагает обязательный монтаж как первого, так и второго уровня каркаса. Такой способ подходит для тех помещений, где имеются явные искривления бетонного основания, которые невозможно скрыть с помощью шпаклевки.

Монтажные работы проводятся в данной ситуации следующим образом:

• по периметру комнаты крепим стартовый профиль;
• в него вставляем несущие и направляющие профиля, формируя полную обрешетку первого уровня. Расстояние между соседними профилями – 60 см, а между перемычками – 50 см;
• чтобы избежать искривления поверхности, направляющие на потолок крепим с помощью подвесов. Каждый подвес с профилем следует сравнивать с уровнем. Только так вы получите ровную поверхность без искривлений.

В данной ситуации после монтажа первого уровня, проводят его отделку, а только потом – формируют короба фигурных элементов второго уровня.
Помните, что при наличии сложной конструкций второго уровня на первом нужно установить дополнительные элементы (перемычки), повышающие прочность потолочного устройства.
Какой бы способ не был выбран, помните, что по завершению обустройства каркаса в него следует провести проводку будущей подсветки. Так все провода и аппаратура будут скрыты под гипсокартонной обшивкой, и ничто не будет нарушать красоту вашего потолка.

Порядок выполнения работ

Схема выполнения работ очень проста. Нужно разметить потолок, создать металлический каркас, сделать разводку, обшить всё гипсокартоном и вставить светильники.

Создание каркаса

Первым делом нужно отметить на потолке места, где будут установлены светильники. Желательно зарисовать себе схему, с указанием всех размеров. После этого определяется место на стене, где будут крепиться профили по периметру. Нужно знать, насколько от потолка будет отступать подвесная конструкция. Её высота зависит от того, будет ли использоваться дополнительное утепление или звукоизоляция. Если нет, то можно отступить на стандартных 8 см. В противном случае нужно высчитывать толщину изоляционных слоев.

После создания каркаса делается разводка проводов

Когда определен нижний уровень, на котором будет находиться потолок из гипсокартона с подсветкой, нужно сделать пометки на стенах. По этим линиям на всех стенах параллельно плоскости пола будут крепиться профиля UD. Монтаж осуществляется при помощи дюбелей. Когда направляющие прикреплены ко всем четырем стенам, то в них вставляются профиля CD с шагом 40-50 см. Они идут от одного края стены к противоположному, параллельно друг другу. Пока что их не нужно крепить.

К потолку крепятся подвесы (они играют роль несущих элементов конструкции) с шагом примерно 50 см. Они должны находиться над каждым профилем CD. К ним этот профиль и крепится саморезами по металлу. Сами подвесы крепятся дюбелями.

Разводка проводов для светильников

Проще всего делать проводку для светильников, запитывая её от люстры. Это легко делается с помощью обычного клеммника. Встраиваемые светильники для потолка из гипсокартона могут питаться и от другого узла. Для этого провод прокладывается от розетки. Но в этом случае нужно штробить стену, а это уже совсем другой уровень ремонта, затрагивающий всё помещение, а не один лишь потолок.

Светильники можно запитать от 220V, что очень удобно

Все провода обязательно должны быть спрятаны в гофру. Она защищает проводку от механических повреждений, а также является дополнительным средством пожарной безопасности. Это элементарная защитная мера, которой многие почему-то пренебрегают.

Сечение провода должно быть 0,75 мм. Если использовать точечные светодиодные светильники, то по 4 Вт для каждого будет достаточно. Проводка не должна висеть или лежать на чём-то. Её нужно прикрепить к потолку. Для этого в потолке крепятся специальные клипсы, в которые очень легко зажимается гофра с проводом. Провод для светильников соединяется с проводом от люстры.

Пример того, как должны быть вытянуты провода для светильников

Потолок из гипсокартона с подсветкой будет иметь специальные отверстия, куда будут монтироваться светильники. В намеченных местах для светильников крепится по две клипсы, а также они монтируются на всём пути движения провода. После этого провод фиксируется под потолком, а там где будет освещение, спускаются языки (петля из провода) ниже уровня подвесного потолка. После этого провод ведется к месту следующего светильника, где опять делается петля, и так далее, пока все точки не закончатся. В конце провод обрезается, чтобы он также свисал ниже уровня каркаса.

Финальный этап работ

К каркасу подшиваются листы гипсокартона. Они крепятся саморезами с шагом 15-20 см

Здесь важно не забыть, где подведена проводка для освещения. В этом поможет ранее созданная схема со всеми размерами

При её наличии будет легко делать отверстия в нужных местах, чтобы подготовленные лампы в потолок из гипсокартона оказались на своем месте.

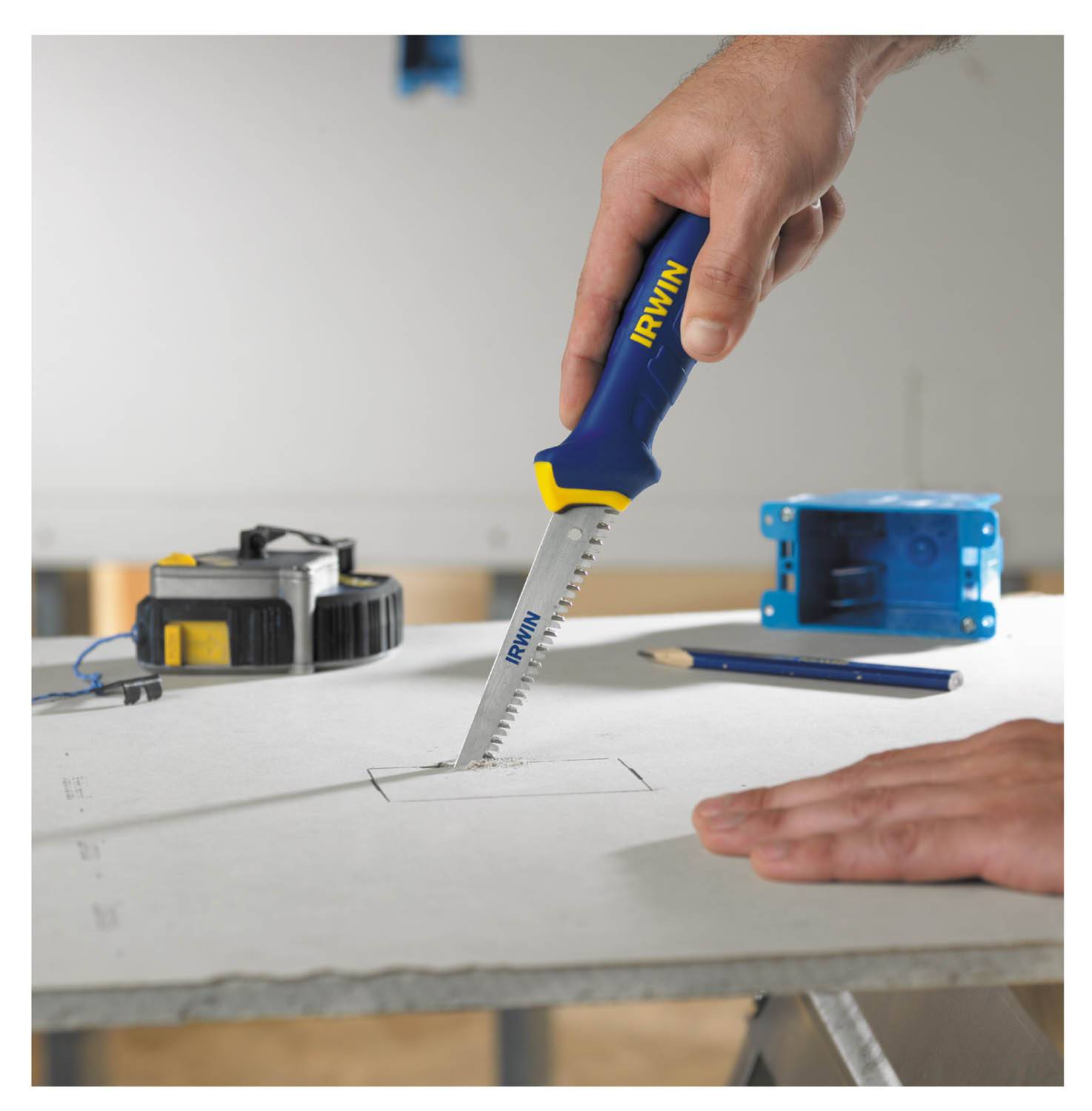

Само отверстие делается при помощи дрели со специальной насадкой. Есть коронки, которые позволяют вырезать в гипсокартоне круг заданного диаметра (чтобы подходил под купленные точечные светильники).

Отличный вариант подключения светильника

Петля вытягивается и к ней крепится светильник. Можно крепить их посредством обычной скрутки проводов, которые потом обязательно изолируются. Но если провода многожильные, то их скручивать нежелательно, так как такая фиксация со временем ослабевает, что приводит к искрению и подгоранию. Идеально будет использовать клеммник для соединения всех проводов.

У самого светильника есть специальные зажимы, которыми он крепится к потолку. В конце останется проверить, правильно ли всё было подключено, после чего можно переходить к отделочным работам.

Если вы уже собрали подвесной потолок из гипсокартона, а потом захотели сделать подсветку с помощью точечных светильников, то это реализуемо. Так поступать не желательно, но за неимением лучшего варианта можно прибегнуть к способу, показанному на видео.

Особенности, преимущества и недостатки многоуровневого гипсокартонного потолка

При устройстве гипсокартонного потолка, следует учитывать ряд индивидуальных особенностей материала и всей конструкции:

Монтаж осуществляется через направляющие, которые крепятся к плите перекрытия механическим способом, с помощью анкеров или саморезов и дюбелей.

Направляющие

При устройстве гипсокартона, следует помнить, что такой потолок занижает пространство комнаты, так как минимально допустимое расстояние листов от черновой поверхности составляет 50 – 70 мм, за счёт толщины профиля.

Понижение пространства

При выборе листов следует учитывать планировочные и эксплуатационные особенности помещения – уровень влажности, класс пожарной опасности, а также требования по шумоизоляции. В продажу поступают огнеупорные, влагостойкие или звукоизоляционные материалы.

Варианты гипсокартона

• Чаще всего, при устройстве освещения, кабели, патроны лампочек и понижающие трансформаторы монтируются в запотолочном пространстве.
• Потолок после монтажа всегда подлежит чистовой отделке, посредством маскировки стыков, нанесения шпатлёвки и покраски.

Прокладка освещения

Многоуровневые гипсокартонные потолки предоставляют владельцам помещений ряд неоспоримых преимуществ:

• Разнообразие интерьера.
• Возможность зонирования разных эксплуатируемых пространств в комнате.
• Обустройство разноуровневого освещения с возможностью корректировки интенсивности светового потока.

Реостат для корректировки интенсивности освещения

• В процессе эксплуатации в запотолочном пространстве легко заменить износившуюся или выгоревшую проводку без демонтажа элементов отделки.
• Возможность искусственного понижения пространства, при необходимости устройства трубных коммуникаций под потолком – владелец помещения самостоятельно выбирает отметку устройства конструкции потолка.
• При монтаже гипсокартона, жилец получает возможность комбинации разных типов потолочного покрытия – например, каскадного потолка и натяжных ПВХ-плёнок с рисунками.

В то же время, многие потребители также отмечают ряд минусов данной конструкции:

• Трудоёмкость монтажных процессов.
• Устройство потолка из гипсокартона не избавляет от необходимости проведения продолжительных и сложных мокрых работ.
• Стыки между листами со временем расходятся, что отражается на качестве поверхности.
• Конструкция с учётом отделки стоит существенно дороже оштукатуривания плиты перекрытия с покраской.
• Гипсокартон начинает разбухать при постоянном воздействии влаги.

Набухание гипсокартона

Несмотря на несколько субъективных недостатков, популярность таких потолков в нашей стране только растёт, и собственники новых квартир часто заказывают интересные дизайн-проекты с применением каскадных конструкций.

Монтаж потолка

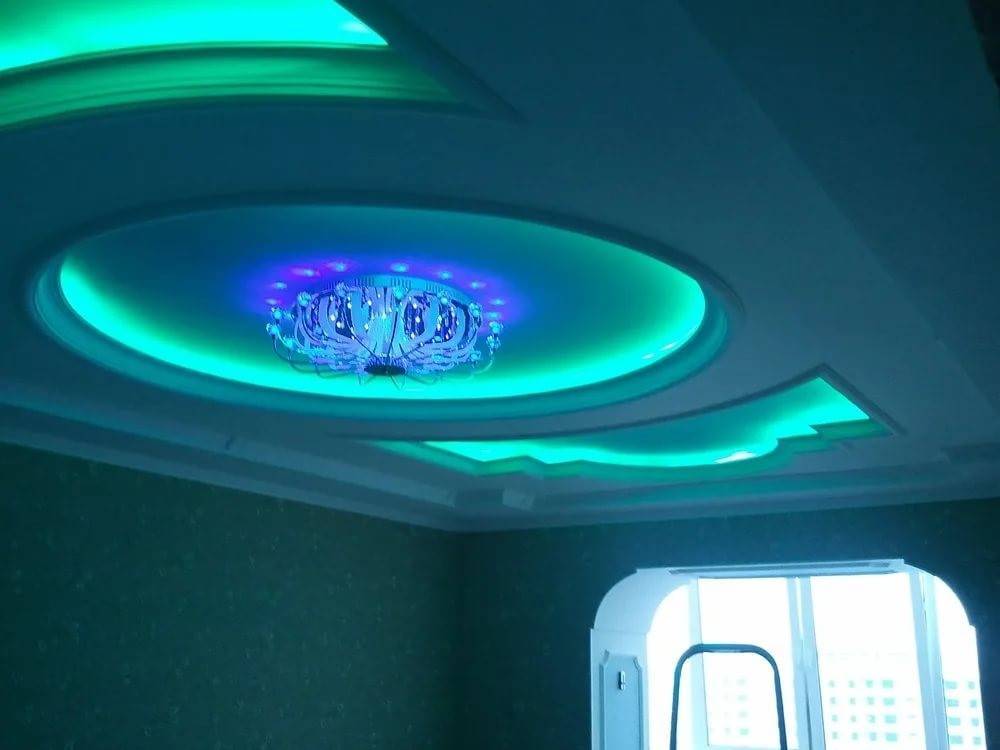

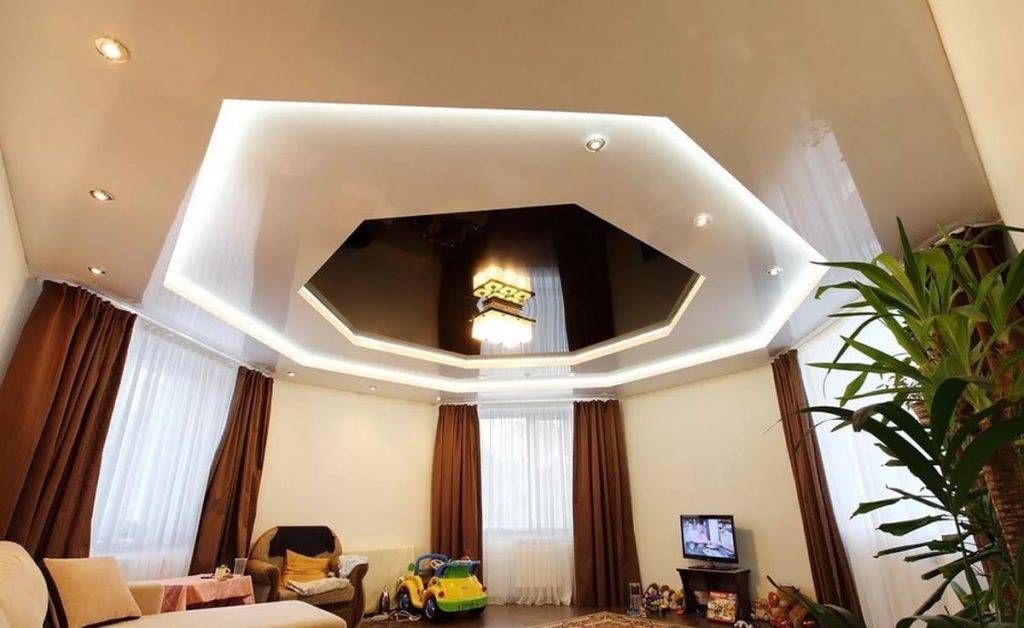

Особенности: плюсы и минусы двухуровневых потолков

Двухуровневые конструкции позволяют создать в пределах одного помещения две высотные отметки. Главная особенность – наличие выраженной ступени на потолке. Потолочные системы одновременно решают несколько задач – эстетическую, функциональную. Они же являются основными достоинствами этого покрытия.

Эстетическая функция оказывает сильное эмоциональное воздействие на человека. Это достигается:

1. наличием двух ярусов, которые создают визуальный объем;
2. использованием встроенных и подвесных светильников, декоративной подсветки;
3. сложными криволинейными, строгими прямыми формами;
4. применением различных цветов и фактур, конструкцию можно вписать в любой стиль;
5. привлекательным видом идеально ровной поверхности.

Функциональная:

1. покрытие позволяет спрятать инженерно-технические коммуникации;
2. дает возможность без труда попасть к межпотолочному пространству;
3. повышает шумоизоляцию, создает хорошую акустическую среду в комнате;
4. позволяет выполнить зонирование помещения;
5. скрывает неровности потолочной перегородки;
6. увеличивает срок службы самого перекрытия.

К недостаткам покрытия можно отнести следующие моменты:

• уменьшение высоты комнаты на 10-15 см;
• невысокая устойчивость к механическим повреждениям используемых материалов;
• высокая стоимость;
• сложный монтаж, который не каждый сможет выполнить своими руками.
