Дымогенератор для холодного копчения своими руками: принцип действия + инструктаж по сборке коптильни

Принцип работы

Прибор для приготовления еды методом холодного копчения работает по принципу пиролиза, то есть процесса разложения природных соединений, испытывающих недостаток в кислороде, то есть опилок или дров при копчении. Суть работы агрегата нельзя назвать сложной, она заключается в производстве дыма, который создается при двух непрерывных тесно связанных между собой процессах:

  • нагревании древесины;
  • тлении без подачи кислорода.

Прибор выглядит как небольших размеров закрытый ящик, где каждая часть дымогенератора выполняет свою роль:

  1. В передней части прибора находятся выключатели, позволяющие осуществлять контроль над его работой.
  2. В верхней части аппарата располагается бункер, который обеспечивает подачу топлива, и труба, необходимая для отведения дыма.
  3. Во внутренней части устройства располагается механизм, обеспечивающий определенную дозу подачи опилок к аппарату нагревания, место для сбора золы и электронный контроллер, отвечающий за частоту подачи древесины и за температуру.

Несмотря на то, что дымогенератор чаще используется в коптильнях, готовящих продукты холодным способом копчения, им все же снабжаются и некоторые модели коптилен, коптящих пищу горячим методом.

Принцип работы устройств различных видов коптилен одинаков, разница заключается лишь в его размещении. В коптильнях для горячего копчения он располагается внутри камеры, в агрегатах, предназначенных для холодного копчения, он размещен снаружи коптильной камеры.

https://youtube.com/watch?v=HCQrudMXfZg

Вариант генератора дыма без сварки

Это более серьезная установка. Детали можно легко приобрести в строительном магазине. Огромный плюс данной модели — отсутствие сварки. У данного устройства отбор дыма происходит снизу генератора. Предусмотрен внешний эжекторный узел. Есть сборник конденсата и система охлаждения.

Нам понадобятся следующие инструменты и материалы:

  • Труба из нержавеющей стали. Радиус 50 миллиметров, длиной 800 миллиметров.
  • Два сгона диаметром 25 миллиметров, длиной около 150 миллиметров.
  • Контргайки.
  • Два тройника.
  • Две трубы с резьбой на концах.
  • Конусный цанговый переходник.
  • Резьбовой переходник на 1 дюйм.

Устанавливаем нижний сгон. Он нужен для вывода дыма из генератора. В трубе делаем отверстие так, чтобы в него смог войти сгон. Одну из контргаек оставляем снаружи, вторую устанавливаем внутри. Должно получиться так:

Снизу трубы размещаем колосниковую решетку, она должна быть ниже патрубка. Решетку будет подпирать заглушка трубы. В заглушке необходимо просверлить пару отверстий. Это нужно для свободного движения воздуха внутри генератора. Отличный вариант сделать щель с заслонкой, таким образом, вы сможете управлять подачей воздуха. В корпусе генератора чуть выше решетки проделаем пару отверстий. Оно необходимо для разжигания опилок. К одному концу тройника вкручиваем сгон. Лучше сразу их уплотнять льняной подмоткой. На конце сгона есть две гайки. Между этими гайками зажимаем крышку с резьбой. Впоследствии при работе аппарата снизу будет установлена банка для конденсата.

В свободное отверстие тройника вкручиваем трубу. В конечном итоге этот элемент генератора будет в вертикальном положении. Для надежности крепления этот элемент связывают с корпусом, используя хомут. Здесь дым будет охлаждаться, а конденсат стекать в емкость отбора. На другой конец участка трубы вкручиваем второй тройник.

Тройник должен располагаться перпендикулярно трубе. Он предназначен для сбора эжектора. Теперь собираем узел для соединения тонкой трубки с тройником. Для этого ослабляем гайку цангового зажима. В него будет установлена трубка. После, можно поджать гайку. К цанговому зажиму крепим переходник с ½ дюйма на 1 дюйм.

После, данный элемент вкручивается в свободное отверстие тройника. Если ослабить зажимную гайку цангового переходника, возможно переместить внутреннюю трубку, а после опять зафиксировать ее. Это очень удобно. Выход трубы на 15 миллиметров оставляют свободным. Осталось в свободное отверстие тройника установить отрезок трубы. Монтаж составных частей окончен.

Осталось протестировать самоделку. Заполняем генератор опилками. Аппарат при этом нужно плотно закрыть. Вертикальная труба запускается в коптильный отсек. В качестве коптильни также используем картонную коробку. Компрессор подключаем к эжектору. На крышку накручивается емкость для сбора конденсата. Включаем компрессор. Разжигаем опилки и готово.

Основное преимущество данного аппарата заключается в скорости и легкости сборки. Но дымогенератор не лишен недостатков.

  • Недолговечность генератора.
  • Непродуманная система охлаждения.
  • Неудобный демонтаж.

Обзор самых популярных моделей

Оптимальный вариант сделать что-то среднее, к примеру, соорудить ёмкость для копчения самостоятельно, а вот генератор приобрести.

Merkel

Здесь вполне оправданно вспомнить о . Немецкое качество и сборка гарантирует долголетие прибору. Тем более производитель предлагает расширенную заводскую гарантию.


Дымогенератор «Merkel»: комплект поставки

Бюджетная модель обойдётся примерно в 3,5 тысячи рублей.

«Bradley-Smoker»

А если вы планируете большую пати-вечеринку или занимаетесь индивидуальным производством копчёностей в небольших масштабах, то можно обратить внимание на канадскую. Эклектический коптильный шкаф с автоподачей дыма «Bradley-Smoker»


Эклектический коптильный шкаф с автоподачей дыма «Bradley-Smoker»

Электрические коптильни этой фирмы полностью автоматизированы. Человеку достаточно задать нужные параметры, и система всё остальное сделает сама: от выбора варианта дымообразования до температуры, подаст сигнал после завершения задания.

Важные моменты при самостоятельной сборке

При самостоятельном изготовлении и применения дымогенератора важно учитывать ряд факторов

Топливо для генератора

Для качественного дыма подходит щепа или опилки плодовых пород деревьев: груша, яблоня, слива, ольха, орешник. Популярны также и вишневая и дубовая щепа.

Категорически недопустимо использовать щепу хвойных и других смолистых пород. Резкий запах и неприятный привкус могут испортить изысканный деликатес.

Лучше всего использовать мелкую щепу, нарубленную вручную или с помощью садового измельчителя. Слишком мелкие фракции опилок будут нестабильно тлеть и могут воспламениться.

Охлаждение дыма

При самостоятельном конструировании устройства охлаждения дыма до заданной температуры необходимо будет привести натурные эксперименты с трубами разной длины и термометром, установленном на выходе. Как слишком горячий, так и слишком холодный дым не позволят в полной мере проявить вкус копченого продукта.

Правила безопасности

При использовании дымогенератора важно соблюдать следующие правила безопасности:

  • не хранить и не размещать легковоспламеняемые материалы, в том числе запас щепы или опилок, в радиусе 5 метров от устройства;
  • при розжиге топки не использовать жидкие средства для разведения костров;
  • при открывании коптильни для визуального контроля лицо и руки нужно держать так, чтобы их не обжег выходящий горячий воздух или пар;
  • при работе с коптильней пользоваться защитными перчатками и плотной одеждой.

Где крепить эжектор

В дымогенераторах для коптильни, сделанных своими руками, применяется два варианта размещения эжектора: верхний и нижний.

Нижнее размещение обеспечивает большую производительность, но существует риск слишком быстрого сгорания опилок. Опытные мастера советуют дать опилкам тлеть естественным путем. а эжектор размещать в верхней части генератора, близко от отводящего патрубка.

Варианты конструкций

Существует множество вариантов конструкций самодельных дымогенераторов. При выборе конкретной конструкции домашний мастер исходит из следующих параметров:

  • доступность необходимых материалов и инструментов;
  • владение технологиями обработки и сборки;
  • производительность устройства;
  • возможность подключения к существующей коптильной камере.

Дымогенератор для коптильни своими руками

Так, если для изготовления спиралевидного охладителя дыма требуется владение слесарным делом и сваркой на достаточно высоком уровне, менее умелый домашний мастер может заменить его просто трубой большей длины.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

  • На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
  • Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
  • Регулировка тяги здесь организована с применением поддувала (7).
  • Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
  • Ёмкость закрыта сверху крышкой.
  • Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

  • увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
  • в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
  • верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
  • нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
  • близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  1. выходную трубку дымогенератора опускаем вниз,
  2. в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  3. с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

При каких температурах происходит холодное и горячее копчение

Что касается процессов копчения. В этом документе указано, что горячее копчение – это обработка продукта, происходящая при температуре 32 – 40 градусов по Цельсию. При начальной температуре 50 градусов. Холодное производится при 18 – 22 градуса. Справедливости ради надо заметить, что здесь есть некоторые неточности. Холодным копчением вообще следовало бы называть всё то, что происходит при температуре ниже 22 градусов. В Финляндии например, продают нежнейшего лосося, который коптится вовсе при отрицательных температурах. Что закачается копчения при температуре выше 50 градусов, то это уже не просто копчение, а объединенное в одном процессе с запеканием.

Откуда вообще берется градация, эти границы? У дяди Васи очень просто. Он так думает. В пищевом производстве всё намного сложнее. Есть такое понятие “температура денатурации белков”. Например, для яичного белка это температура 55 градусов. Однако температура денатурации очень сильно зависит от ph среды, кислотности. И технологи на производстве активно этим пользуются, добиваясь результата. Вот и получается, что температура, близкая к границе денатурации белков, это и есть температура горячего копчения. А если она заведомо выше, то это уже горячее копчение совместно с запеканием.

Вариантов приготовления копченых продуктов величайшее множество

Важно понимать, какие процессы происходят в процессе приготовления пищи либо следовать рекомендациям грамотных технологов. В рецептуре копченых изделий количество дыма может быть какой-то небольшим, так и незначительным

Скорость дымового потока может быть высокой или совершенно незначительной. Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Стандартная сборка

Классический агрегат изготавливается по аналогичной схеме коптилки из огнетушителя.

Как сделать правильный дымогенератор для холодного копчения своими руками пошагово:

  1. Зачистить все металлические детали болгаркой со шлифовальным кругом до блеска.
  2. Из стального листа вырезать круглые плашки. От основной трубы отрезать кольца шириной 5 см.
  3. Отрегулировать пластины путем удаления лишнего металла до той степени, пока они не будут плотно входить внутрь трубы. К кольцам приварить круглые плашки. Манипуляции проделывают на двух трубах.
  4. В верхних крышках в центре вырезаются отверстия диаметром 2 см. Затем на дыры ввариваются две трубки длиной 4 см с резьбой на краях. К основной трубе, где будет сжигаться топливо, приваривается стальной тройник.
  5. К одной стороне прикручивается переходник с соплом сечением 1 см, к которому прикручивается компрессор.
  6. С другой стороны тройника фиксируется шланг длиной 2-3 м и устанавливается на трубку, выходящую из камеры копчения.
  7. Внизу основных труб вырезается отверстие сечением 4 см. Затем два изделия соединяются сваркой с помощью разборного переходника.
  8. На дне фильтровальной камеры в центре проделывается отверстие размером 3 см. Сваркой или болтами к днищу прикрепляется металлическая крышка, в середине которой тоже имеется отверстие сечением 3 см. Поскольку размер крышек практически стандартный, то для сбора конденсата можно прикрутить банку любого объема.
  9. Внутрь фильтровальной камеры помещается арматура с пластинами, которые оснащены множественными дырами. Дополнительно используется металлическая стека для чистки посуды или другой пористый материал для сдерживания дыма.
  10. Затем к переходнику на фильтровальной трубе приваривается дымоход из металлической трубы, также допустимо использовать шланг.
  11. Для дополнительной тяги в камере горения внизу делается несколько отверстий сечением 1 см и приваривается трубка длиной 20 см. Внутри воздуховода монтируется заслонка из мелкой пластинки и прутка.

В конце коптильня холодного копчения с дымогенератором своими руками оснащается зольником из мелкоячеистой сетки и ножек. Конструкция помещается на дно камеры горения, а поверх накладываются опилки.

Такой агрегат способен не только равномерно окуривать продукты, но и очищать дым от смолы и грязного конденсата, при попадании которых внутрь камеры копчения мясо испортится горечью.

Какой принцип работы дымогенератора

Принцип действия устройства достаточно простой и заключается он в пиролизном разложении древесины при минимальном количестве кислорода. Если говорить более простым языком, то в дымогенераторе щепа нагревается и медленно тлеет практически без доступа воздуха. Генераторы дыма – это закрытие системы, которые могут иметь совершенно разную конструкцию. Заводские модели могут быть дополнительно оборудованы контроллерами температуры, механизмом дозирования щепы и специальными переключателями.

Кроме того, дымогенераторы могут отличаться своими размерами. Чем больше размер генератора, тем больший объем должна иметь коптильная камера.

На заметку! Если мощность генератора дыма будет подобрана неправильно, то это приведет к тому, что копченость получится не вкусной. Поэтому необходимо, чтобы все размеры были рассчитаны правильно.

Дымогенератор своими руками: принцип действия устройства

Для того чтобы собрать функционирующий прибор, рекомендуется разобраться в его конструкции и понять, каким образом он работает. У всех дымогенераторов одинаковый принцип действия. Все они используются для продуцирования дыма и способствуют его транспортировке в нужном направлении.

Топливо, применяемое для получения дыма, может быть представлено как дровами, так и щепой (древесными опилками). Рассмотрим принцип действия генератора дыма для холодного копчения более подробно. При сгорании топлива выделяется дым, который поступает во входное отверстие данного прибора. Затем он (под воздействием компрессора) направляется в другую часть прибора, в результате чего попадает в коптильный резервуар.

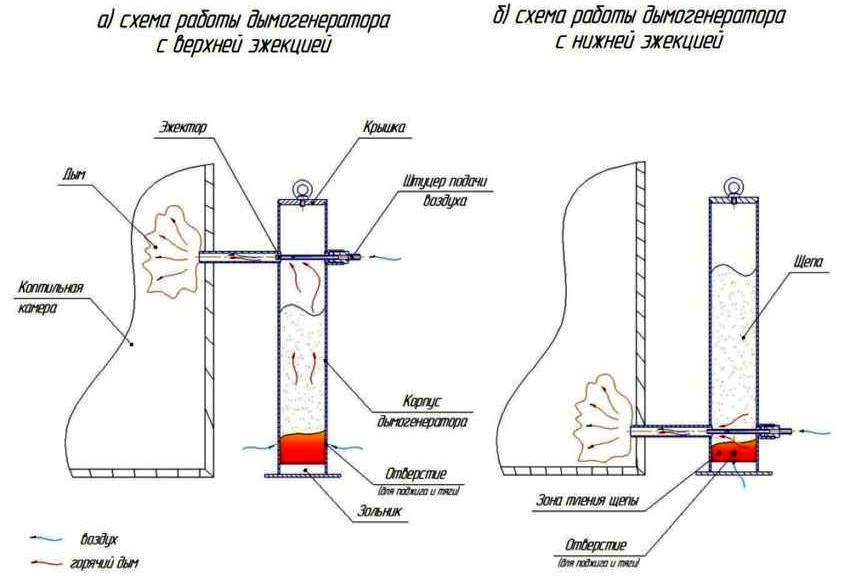

Схема работы дымогенератора с разным типом эжекции

Компрессор играет очень важную роль, так как он подает в генератор дыма своими руками воздух, который имеет повышенное давление. Многие специалисты отмечают, что данные устройства имеют очень высокий коэффициент полезного действия.

Для того чтобы собрать камеру дымогенератора, в которой будет происходить перегонка дыма, можно воспользоваться любой подходящей емкостью. Чаще всего в этом случае применяется тара:

  • корпус огнетушителя;
  • алюминиевый молочный бидон;
  • термос.

Наиболее целесообразным является использование металлической трубки. Из нее можно изготовить дымогенератор для холодного и горячего копчения

Важно запомнить, что ее длина не должна превышать 1 м. Если сделать прибор большей протяженности, то тогда эффективность устройства уменьшится

Дым, проходящий по слишком длинной трубке, будет терять свою скорость движения, а также температуру.

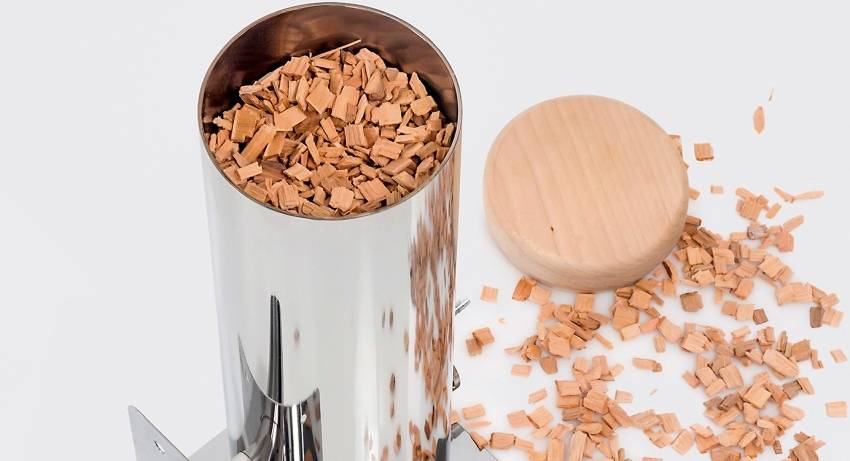

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

Различия по забору дыма

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

  • направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
  • большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
  • дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
  • трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Аппарат с нижним расположением эжектора

Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

  • дым имеет более низкую температуру, что упрощает процесс холодного копчения;
  • направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
