Проводка на балкон своими руками

Шаг 1 – Определяемся с вариантом электромонтажа

Первое, что Вы должны сделать, определиться со следующими вопросами:

• как провести кабель по стенам (в штробах либо кабель-канале);
• сколько светильников будет устанавливаться и какая их суммарная мощность;
• откуда будет протягиваться новая линия (от распределительного щитка, распределительной коробки в соседней комнате либо от ближайшей розетки);

Рассмотрим каждый из вопросов более подробно, чтобы Вы смогли правильно провести свет на балкон в панельном доме.

Способ прокладки линии

Итак, Вы можете сделать скрытую электропроводку, проштробив стены от соседней комнаты (либо распределительного щитка) или провести кабель по стенам, используя специальный пластиковый короб. Первый вариант рекомендуется использовать в том случае, если Вы решили полностью заменить электропроводку в квартире, т.к. портить отделку стен ради подключения одного-двух светильников нет смысла.

Что касается пластиковых каналов, которые крепятся на стены, их использовать для того, чтобы провести свет на балконе своими руками более логично в данном случае. Связано это с тем, что при таком способе электромонтажа заметно сокращается время работы и ее сложность. В то же время открытая электропроводка не такая надежная и более подвержена механическим повреждениям.

Все же наш вердикт – лучше провести свет на балкон открытым способом, который на порядок проще и в то же время не требует наличия специального инструмента, к примеру, перфоратора. К тому же открытая проводка может осуществляться в электротехническом плинтусе либо на скобах, которые крепятся еще проще и быстрее. О том, как выполняется прокладка кабеля в кабель-канале, мы рассказали в отдельной статье.

Светильники

На данном этапе нужно определиться с тем, какие устройства будут использоваться для освещения. Чаще всего при подключении света на балконе применяют точечные светильники, бра и светодиодную ленту. Более подробно узнать о вариантах освещения балкона Вы можете в соответствующей статье, в которой также мы предоставили наглядные фото примеры наиболее популярных устройств.

Забегая наперед, хотелось бы отметить, что чем мощнее будут лампы, тем больше вероятность того, что придется выводить новую линию от распределительного щитка, а это проблематично и не очень разумно. Рекомендуем просмотреть видео различных вариантов освещения лоджии, которые дают четкое понятие, нужен ли вообще свет в такой комнате или нет:

https://youtube.com/watch?v=OnlJCa76DyE

Точка подключения

Как мы уже сказали ранее, существует три источника питания, от которых Вы можете самостоятельно подключить свет на балкон. Первый и наиболее сложный вариант — протянуть проводку от квартирного щитка. В этом случае нужно будет провести трассу через все проходящие комнаты, что является очень трудоемким мероприятием даже при открытом электромонтаже. Такой метод мы рекомендуем использовать, только если Вы решили осуществлять полную замену линии освещения.

Более разумно – провести свет на балкон от соседней комнаты, с которой граничит оконный блок. Для этого нужно найти распределительную коробку в стене и подвести от нее новую линию. Проблема, с которой Вы можете столкнуться – ненадежная старая проводка либо маленький диаметр жил кабеля. Если в комнате подключены мощные электроприборы, далеко не факт что проводка сможет выдержать еще один сектор нагрузки, который будет идти от лампочек. В этом случае нужно самому определить сечение провода на вводе в комнату и просчитать, есть ли запас токовой нагрузки. Если запас не большой лучше использовать только лампочки малой мощности.

Ну и третий вариант похожий с предыдущим, т.к. источником питания будет являться соседняя комната. Разница лишь в том, что провести свет на балкон нужно будет не от распределительной коробки, а от розетки. Такой способ электромонтажа называется подключение шлейфом. Если монтажная коробка находится далеко, и Вы не желаете протягивать сеть через всю комнату, этот вариант будет наиболее подходящим.

Как только Вы определитесь со всеми этими вопросами, можно будет переходить ближе к делу и чертить электрическую схему освещения. После схемы уже покупаются все комплектующие и производиться монтаж.

Основные вопросы, которые следует осветить перед началом работ

Перед тем как приступить к проведению работ по установке приборов света на балконе своими руками, необходимо определиться с ответами на следующие вопросы:

• как вы планируете проводить кабель по стене (с помощью штробы или коробки для кабеля)
• сколько световых приборов будет устанавливаться, и сколько мощности они будут потреблять, так же очень важен этот вопрос будет при укладке теплого пола, что сейчас очень актуально
• откуда будет происходить запитка (от основного щитка квартиры, из распределительной коробки в коридоре или соседней комнате, или от ближайшей к балкону розетки)

Каждый из этих вопросов требует тщательной проработки, и остановиться на них вам следует в самую первую очередь.

Несколько советов от мастеров-электриков

• Для балкона выбирайте влагозащищенные розетки (IP – 44 и более).
• Всегда соединяйте кабели с запасом, поскольку сильное натяжение провода недопустимо.
• Прокладывая кабель, не торопитесь его резать. Разумнее будет сначала последовательно проложить провод, удостовериться в его достаточной длине и только потом отрезать.
• При монтаже желательно использовать кабели того же вида и с тем же сечением.
• В процессе монтажных работ постоянно проверяйте запитку, чтобы не потерять время на прокладку заведомо неисправного провода.
• Заранее отключите электропитание.
• Чтобы снизить вероятность возгорания проводки, изначально изолируйте все провода, защитите от проникновения пыли (влаги) приборы и всевозможные соединительные коробки.
• Балконную розетку можно будет подключить и через выключатель, установленный в смежном помещении. Выходя из квартиры, либо при другой необходимости балкон обесточится одним щелчком.

Тип проводки

Существует два основных способа выполнения монтажа проводки.

Скрытая – наиболее часто встречается в жилых помещениях. Ее плюс в том, что на этапе укладки провода полностью скрываются в стенах, оставляя ее гладкой, готовой для декорирования. Есть и существенный минус – прокладка такого типа проводки требует проведения дополнительных работ, которые не отличаются тишиной и чистотой.

Второй способ – открытая укладка. Здесь не нужно проводить никаких грязных и шумных работ, провода будут укладываться прямо на стены, закрепляясь с помощью специальных фиксаторов. Такой тип проводки подходит для тех случаев, когда стены будут декорироваться пластиковой или деревянной обшивкой. Панели скроют под собой все провода, тем самым избавляя вас от штробления стен. Минусов здесь как таковых нет, но если уж сделали открытую проводку, то точно придется стены чем-то обшивать, потому что она не всегда аккуратно выглядит, нарушая изначальную дизайнерскую задумку.

• Вне зависимости от типа установки все провода желательно укладывать в гофрированные шланги – они защитят от возгорания в случае короткого замыкания.
• Не выводите на балкон провод сечением больше, чем у провода на входе в квартиру или дом. Оптимальным будет точно такой же размер и материал.
• Тщательно проверяйте все контакты при соединении разных участков проводов, а также при подключении розеток и включателей.

Варианты прокладки проводки и выбор точки подсоединения

По характеру монтажа проводка может быть скрытой или открытой. Проводку скрытого типа монтируют до выполнения утеплительных и отделочных работ. В стенах перфоратором делают штробы. В получившиеся каналы укладывают провода и закрывают отделкой. Такой вариант более эстетичен и безопасен.

Открытый вариант монтажа выбирают в том случае, если работы по отделке завершены и штробление невозможно. Установка открытым способом менее трудоемкая, но и менее эстетичная. Для монтажа потребуется пластиковый кабель-канал или другой вариант защиты для проводов.

Подсоединение электроснабжения лоджии к общей системе может выполняться тремя способами. Первая возможная точка подсоединения – квартирный щиток. Этот вариант самый сложный и трудоемкий. Трассу придется вести через все комнаты. Но зато будет меньше ограничений по мощности.

Второй возможной точкой подсоединения является распределительная коробка в стене квартиры. Новую линию выводят от нее. Основная проблема, которая может возникнуть – старая проводка и малое сечение подводящих проводов. Не всегда есть запас токовой нагрузки и еще один сектор может быть лишним. Если запас совсем небольшой, то его хватит только на освещение балкона.

Третий вариант подключения – от ближайшей розетки. Действуют все вышеописанные ограничения.

Как провести розетку на балкон

Штепсели бывают двух типов:

накладные. Внешнюю розетку устанавливают поверх стены при проведении открытой проводки.

Процесс установки довольно простой, однако такой тип расположения в не всегда удобен в быту.

встроенные. Внутренняя розетка, установку которой проводят на скрытой проводке, более удобна и практична в эксплуатации – она практически не выступает от стены. Однако здесь есть свои сложности, поскольку контакты и распределительная коробка должны разместиться в стене. Для этого , как правило, в месте будущего расположения балконной розетки делают углубление нужного размера. Проще сделать это, используя перфоратор, снабженный круглой насадкой. При этом нужно учесть, что сегодня чаще используют евростандарты, согласно которым оптимальная высота расположения разъема над полом 30 см вместо принятых ранее 80.

Для справки!

Мастера советуют вместо одинарного штепсельного разъема установить сразу целый блок. В будущем этот вариант окажется очень полезным, тем более что это не особо усложняет процесс монтажа.

Установка и подключение внутреннего штепселя

В качестве примера рассмотрим самый распространенный вариант проведения света на балкон.

• Чаще всего линию для балкона берут от ближайшего внутреннего штепселя. По заранее намеченному маршруту в стене подготавливают технологическую канавку. Чтобы канал получился ровным и аккуратным можно при помощи болгарки сделать два небольших параллельных запила. Затем, взяв в руки зубило и молоток, между надрезами выбить канавку.
• Поскольку проводить электричество на балкон придется через смежную стену, поэтому в каком-нибудь удобном месте на ней нужно будет также пробурить отверстие под диаметр гофрированной трубы.

А также нужно заранее вырезать в соответствующем месте углубление в стене под размер розетки (выключателя, распределительной коробки и другого ). Проще всего использовать в этих целях специальную круглую алмазную коронку на ударную дрель или перфоратор. Без такой насадки придется использовать дедовский способ – зубило и молоток.

Для справки! Важно при сверлении алмазной коронкой использовать дрель (перфоратор) в правильном режиме. Нужно выбрать сверление, а не комбинированный режим с долблением

• Монтажная коробка должна, с одной стороны, свободно размещаться в отверстии, с другой же – скрываться в нем заподлицо с поверхностью стены.
• Кабель в специальной гофрированной либо металлической противопожарной трубе закладывают в канал и фиксируют на скобы или на раствор алебастра (он почти сразу схватывается) с шагом в 0,2 м
• Со стороны запитывающего штепселя нужно предусмотреть выпуск провода (4–5 см), необходимый для подсоединения к контактам.
• С другой стороны провод по отверстию, подготовленному в стене, выводят на сторону балкона и подрезают с таким расчетом, чтобы торчащий из коробки свободный конец кабеля, имел длину примерно в 5 – 6 см.

В подготовленное под коробку отверстие устанавливают подрозетник. Для этого отверстие смачивают водой заполняют раствором гипсовой либо алебастровой смеси и вдалбливают в нее коробку пока она не встанет на одном уровне с поверхностью стены.

Для справки!

Здесь важно учесть, что подрозетник уместнее утопить глубже, нежели он будет торчать даже на миллиметр. Дело в том, что только тогда розетка после установки плотно примкнет к стене

Нужно обратить внимание также на расположение на стене мест крепления штепселя под саморезы: они должны расположиться на одной линии либо по горизонтали, либо по вертикали

• Излишки смеси со стены убирают с помощью шпателя.
• Установку и последующее подключение розетки осуществляют после полного засыхания раствора и завершения отделочных работ.
• Не забудьте обесточить квартиру перед подключением штепселя.

• Используя специальный нож, провод зачищают от внешней оплетки, стараясь не повредить изоляцию жил.
• С концов провода снимают также изоляцию. В этом случае подойдет и обычный нож.
• Со штепселя снимают рамку, очищенные концы жил заводят в его контакты, плотно зажимают и фиксируют на винты.

Для справки!

Напомним, что соединение проводов, имеющих разное сечение, или изготовленных из различных материалов проводят через клеммы.

• Розетку устанавливают в коробку и фиксируют на длинные саморезы.
• Устанавливают рамку розетки.
• Возобновляют подачу электричества квартире и прозванивают готовую линию тестером на наличие короткого замыкания в проводке. Проверяют также работоспособность балконного штепселя. Если никаких проблем при этом не возникает, штробы можно заделать шпаклевкой либо штукатурным раствором.

Важные моменты подготовки

Помните, что проведение освещения на балконе должно в обязательном порядке выполняться с соблюдением безопасности. Нужно правильно рассчитать сечение провода в зависимости от количества розеток и других потребителей электричества.

Основные моменты:

• для защиты от возгорания выводить провод следует в гофрированном шланге;
• правильным будет использовать проводку того же сечения, что и на входе в квартиру;
• при подключении выключателей, розеток и других элементов сети нужно сделать полную проверку контактов;
• идеальным будет использование распределительной коробки — если ее нет, выводить проводку стоит от ближайшей к лоджии розетки.

Перед тем, как вывести розетку на балкон, нужно определить инструменты и материалы для работы. Нужна сама розетка в комплекте. Вы можете выбрать разные варианты, внешние или внутренние, в зависимости от особенностей балкона. Для дополнительной защиты от несчастных случаев рекомендуем запастись гофротрубой, чтобы правильно изолировать проводку. Для вывода электричества подойдут надежные и безопасные кабели с изоляцией, желательно двойные.

Если вы решили еще и провести свет, то запаситесь выключателями. Для скрытого монтажа правильным будет использование кабель-канала. Основные инструменты:

• отвертка;
• острый нож;
• кусачки;
• перфоратор или дрель;
• изолента;
• индикаторная отвертка.

Сложности демонтажа проводки

Чтобы провести аккуратный демонтаж старой электропроводки, нужно знать схему расположения каналов. К сожалению, найти такую схему практически невозможно, что представляет несомненную сложность для проведения подобных работ. К тому же, электропроводку могли прокладывать не только в стенах. Потолок, места прилегания боковых и верхних панелей тоже нередко использовались для этих целей.

Демонтаж электропроводки требует существенных трудозатрат и большого перечня инструментов и материалов. Если Вы не готовы к таким работам, лучше сразу переложить их выполнение на квалифицированного электрика, который выполнит демонтаж более оперативно и намного качественней, чем Вы. Если Вы всё же решили проделать все операции самостоятельно, запомните важные правила:

• Не выполняйте штробление в несущих стенах, особенно в горизонтальном направлении. Это может существенно ослабить конструкцию всего здания.
• Не увлекайтесь штроблением. Новую электропроводку по возможности следует монтировать в старые, уже имеющиеся каналы.
• Если каналов не хватает, выполните дополнительные штробы глубиной не более 10 мм за счёт перфоратора или штробореза, и с помощью дюбелей закрепите в них провода.
• Любые отделочные работы можно проводить только после проверки исправности вновь проложенной электросети.

Выполнение монтажных работ

Любые ремонтные работы, связанные с электричеством, требуют вскрытия распределительной коробки. Проверяя напряжение, воспользуйтесь специальным индикатором. Если напряжение отсутствует, это является свидетельством неправильного подключения или перелома проводов.

Перед проведением любых электротехнических работ следует отключить пробки в распределительном щитке. Это обеспечит безопасность и позволит выполнять любые ремонтные операции на электротрассе без угрозы поражения электротоком.

Необходимо учитывать и другие противопожарные и строительные нормы:

• разделительные коробки, выключатели, счётчики и розетки должны быть установлены в легкодоступных местах;
• ГОСТ рекомендует устанавливать розетки на высоте 60 см, выключатели ― на высоте 90 см;
• розетки нельзя устанавливать вблизи металлических предметов (труб или радиаторов), минимальное расстояние от них не должно быть меньше 0,5 м;
• количество розеток в жилом помещении рассчитывается исходя из общей площади помещения ― одна розетка на 6 м2, при этом на кухне не должно быть менее 3 розеток;
• санузел оборудуют розетками с влагозащитой;
• при выборе выключателей и розеток лучше остановиться на изделиях с керамической основой и медными контактами;
• проложенные в вертикальном положении кабеля должны отступать от оконных и дверных проёмов на минимальную «дистанцию» — 100 мм.

Необходимо сказать несколько слов о геометрии прокладки электрокабелей в квартире.

Все провода должны прокладываться исключительно по вертик. и горизонт. линиям, с поворотами кабеля строго под углом 90. Такое расположение позволит исключить риск повреждения электропроводки при навешивании картин или других элементов декора.

Можно ли обойтись без штробления?

Штробление является долгим и сложным процессом, во время которого образуется большое количество пыли.

И если во время капитального ремонта это не является слишком большой проблемой, то в остальных случаях не все хозяева квартир готовы смириться с такими неудобствами.

Поэтому сохраняет актуальность вопрос: как поменять проводку в панельном доме без штробления? Замену электропроводки можно осуществить открытым способом, когда провода прокладываются прямо по стенам. Такой метод не нарушит дизайна Вашей квартиры, поскольку провода можно закамуфлировать специальными плинтусами или зашить панелями из гипсокартона.

После разметки стен с указанием установки розеток, выключателей и светильников, к которым необходимо проложить электропроводку, провода закладываются в плинтуса и крепятся к стенам. Обязательным этапом такого способа является проверка сопротивления изоляции, и только после получения удовлетворительных результатов можно подавать напряжение.

У открытой проводки имеются свои недостатки:

• повышенные расходы на приобретение крепёжных и других материалов;
• незначительное уменьшение жилой площади квартиры из-за использования гипсокартонных панелей.

Частичная замена электропроводки

Далеко не всегда ситуация требует полной замены проводки. Нередко можно обойтись ремонтом отдельного участка электросети. Определив место деформации провода и обесточив электропроводку, можно начинать ремонт.

Неисправную розетку вынимают из подрозетника и отсоединяют питающие её провода.

Способы монтажа электропроводки

1. Скрытый способ предполагает использование специальной гофрированной трубы, в которую укладываются все кабели. Такой элемент производится из особого самозатухающего материала. Трубу легко гнуть и резать. Гофрированный короб укладывают в стену, предварительно проштробив на поверхности место для укладки.
2. Открытый способ предусматривает монтаж кабелей на стене при помощи клипс. Это очень удобно, так как в любой момент можно подключить новый прибор или светильник, не нарушая поверхность стены. Также электропроводка, смонтированная открытым способом всегда на виду, что позволяет регулярно проводить технический осмотр всех элементов схемы.

Выбирать метод монтажа электропроводки лучше до начала финишной отделки балкона.

Некоторые рекомендации от мастеров по монтажу проводки электричества

При монтаже электропроводки своими руками очень важно использование рекомендаций, которые специально для вас разработали электрики:

• соединения проводов всегда стоит делать с запасом, нельзя допускать сильного натяжения
• во время прокладки кабеля не спешите его резать, лучше последовательно его проложить, а после, уже удостоверившись в достаточной длине провода, отрезать
• в работе следует использовать провода одного вида и сечения
• специальным прибором следует постоянно проводить проверку запитки, чтобы не потратить время зря на заведомо неисправный кабель
• перед монтажом необходимо отключить питание электричества!

При установке электричества на балконе своими руками стоит помнить, что все провода должны быть заведомо изолированы, а приборы и различные соединительные коробки защищены от попадания влаги и пыли – это значительно снизит риск возгорания электропроводки.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

1. К небольшой доске прикручивают накладную розетку.
2. Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
3. Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

1. Вскрывают распределительную коробку и электроточки.
2. Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
3. Отсоединяют или обкусывают жилы.
4. Потянув за конец провода с любой стороны, определяют направление его укладки.
5. Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

• металлоискатели;
• чувствительные к электромагнитному полю;
• комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

1. Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
2. Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
3. Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

1. Несущих стенах.
2. Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

1. Максимально допустимая глубина штроб составляет 10 мм.
2. Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

1. Засверливаются в стену коронкой.
2. Выбивают зубилом получившийся цилиндр.
3. Косо заглубляют штробу в зоне перехода в отверстие.
4. Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
5. Помещают в выемку порцию раствора.
6. Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
7. Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

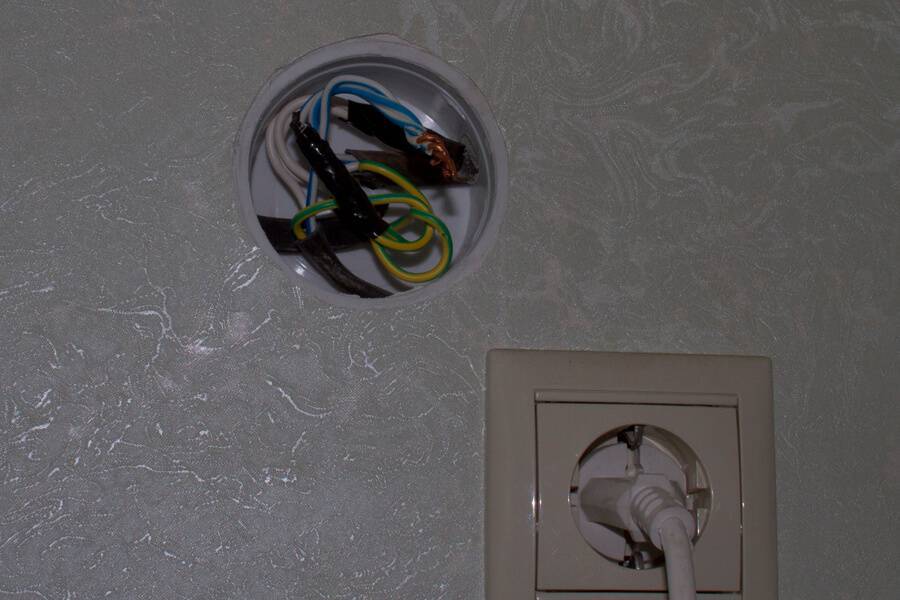

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

• сваркой;
• клеммниками;
• опрессовочными гильзами;
• самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

1. Жила в синей изоляции — «ноль».
2. В желто-зеленой — «заземление».
3. В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

1. Изоляции жил кабеля.
2. Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Светодиодная подсветка ­– прекрасный вариант, если вы хотите сделать ваш балкон ярким и эффектным

Есть еще варианты с регулируемым освещением. Если у вас на балконе наполовину располагается рабочее место и наполовину место отдыха, то светильники, яркость которых можно регулировать, очень выигрышно помогут в визуализации пространства – при работе можно поставить самый яркий вариант освещенности, а когда решите отдохнуть, то яркость можно приглушить.

Перед тем как установить свет на балконе, необходимо обратить внимание на особенности помещения, нюансы прокладки кабеля и выбор качественных осветительных приборов. Так что, используйте в своей работе советы профессионалов и дизайнеров, они никогда не будут лишними и даже окажутся очень ценными в прокладке света на балконе своими руками
