Как монтировать фановую трубу: пошаговый инструктаж и разбор типичных ошибок

Типичные ошибки при монтаже

Если за установку данной конструкции взялся неопытный человек, то он может допустить ряд ошибок, включающий в себя:
Вывод стояка внутрь помещения на чердаке. Такое решение чаще всего принимают те, кто не хочет заниматься выводом трубы через кровлю. В результате газы будут накапливаться и рано или поздно проникнут внутрь жилого помещения.

Установка на конструкцию различных вытяжных устройств, к примеру, дефлектора. Неопытные строители считают, что таким образом можно добиться лучшей тяги. Наличие подобного устройства ведет к накоплению на внутренней поверхности стояка конденсата, который впоследствии намерзает и ухудшает отвод канализационных газов.

Монтаж фановой трубы на внешней стене постройки. Данная конструкция также подвержена замерзанию из-за конденсата внутри, поэтому нормально функционировать она не может.
Вывод стояка под свес кровли. В этом случае существует вероятность, что конструкция будет повреждена снежными массами.

Процедура монтажа фановой трубы довольно проста и не требует высокой квалификации, причем абсолютно неважно, нужно ли провести монтаж нового изделия или заменить старое. Главное внимательно изучить инструкции по установке и четко следовать требованиям строительной документации

Установка фанового стояка

Для этого могут использоваться пластиковые или чугунные трубы. Существуют несколько вариантов их прокладки. Она может быть прямая, косая или с горизонтальным участком. Первый из этих вариантов считается наиболее эффективным, но он не во всех случаях может быть реализован. Менее подходящим является расположение фановой трубы под углом.

Варианты прокладки фанового стояка, материал труб и выходные отверстия различаются
Источник sovet-ingenera.com

Если не удаётся провести установки предыдущими способами, то тогда придётся воспользоваться монтажом, где будет использован горизонтальный участок трубы. Его прокладывают в пределах чердака от той точки, где будет возможно установить вертикальную трубу.

Выход фановой трубы на крышу выполняется одним из следующих способов:

Его можно сделать в виде трубы на кровле
.

Иногда его делают через стену под скосом
крыши.

Иногда бывает, что выходное отверстие находится внутри чердачного
помещения.

Последний вариант является менее качественным. При этом через трубу выходит влага, которая может привести к образованию конденсата и гниению крыши. Кроме того, через трубу распространяются запахи, присущие канализации. Когда она расположена на крыше, то такое воздействие сведено к минимуму.

Второй вариант считается уязвимым для обледенения.

На чердаке можно оборудовать выход из стояка только если там установить специальный клапан, который воздух может пропускать только внутрь, но не наружу.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с  притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе.  А для  диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток  примерно в 16 раз меньше потока через  трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из  кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом  чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка  необходима:

  • При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
  • Дом имеет два и более этажа оборудованных санузлами;
  • В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный  Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить –  и тяга слабенькая и чердак провоняете.

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу.  Фановый вывод на крышу –  основные правила

 Фановый вывод на крышу –  основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

  • Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
  • Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
  • Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

  • показатель диаметра прибора выбирайте не меньше размера сечения стояка;
  • деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
  • запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
  • деталь располагают вдали от окон;
  • часть канала, проходящего через чердак, обязательно утепляют;
  • категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

  • A — сечение 100 мм (унитаз и биде);
  • B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
  • C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.
Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

  • для каналов с сечением 50 мм — три сантиметра на метр;
  • для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

  • Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
  • Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
  • Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
  • Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

  • установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
  • наличие более нескольких этажей, если на каждом из них используется санузел;
  • если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

  1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
  2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

  • тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
  • в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Требования, которым должны соответствовать фановые стояки

Для воздушных стояков разработаны определенные критерии. Во время монтажа системы, желательно сверяться с ними:

  1. При выводе трубы на кровлю она должна подниматься над крышей не менее чем на 30 см.
  2. Если построена мансарда или чердак минимальная длина трубы должна составлять три метра.
  3. Промежуток между трубой и расположенным поблизости световым проемом или лоджией делают в длину минимум 4 метра.
  4. Фановая система в соответствии с существующими нормами проводится через помещения с отоплением или должна иметь индивидуальный утеплитель.
  5. Не допускается вывод воздушной трубы через дымоход.
  6. Верхняя составляющая фанового стояка оборудуется защитной решеткой, которая препятствует проникновению в конструкцию насекомых и птиц.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

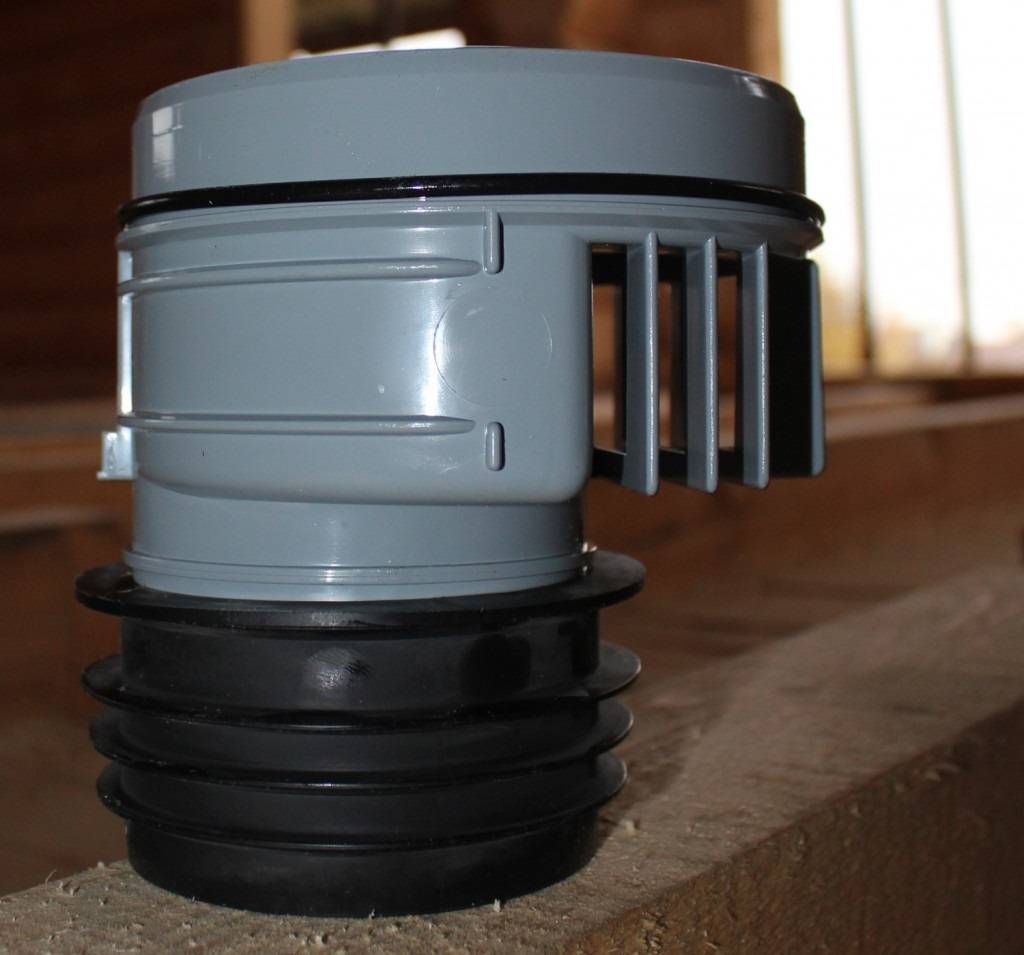

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Утепленная труба

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

  • Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
  • Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
  • Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
  • Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Шумоизоляция фановой трубы

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Для чего необходима фановая труба

Фановый стояк в частном доме представляет собой часть трубопровода, соединяющую стояк канализации с выходом на открытый воздух.

Фановая труба на крыше частного дома

При отсутствии этого элемента во время отработки стоков в системе происходит разреживание, нарушается гидрозатвор, и в помещение ощущается неприятный запах. Для каждого сантехнического устройства обязательно наличие отводящей трубы с коленом. В этом изгибе в норме находится вода. Она и выполняет функцию гидрозатвора, препятствуя проникновению неприятных испарений в дом. При резком сбросе сточных вод в канализационных трубах происходит разряжение. Через фановое приспособление в систему проходит воздух с улицы, и давление нормализуется. Это и обеспечивает отсутствие запахов.

Иногда можно обойтись и без фанового стояка. Например, в небольшом здании, состоящем из одного или двух этажей. Однако обязательным требованием в этом случае является оборудование только одного санузла.

Если же в доме имеются две и более ванных комнаты или несколько туалетов, то монтаж фанового стояка проводят обязательно. Его присутствие обуславливают следующие факторы:

  • двухэтажный дом либо здание с большим количеством этажей, на каждом из которых расположен санузел;
  • канализационный сток в диаметре имеет 50 миллиметров;
  • построен бассейн или подобный объект, для которого необходим сброс значительной массы воды;
  • проведена канализация герметичного вида с применением септика.

    Канализация с септиком в частном доме

Конструктивные решения при монтаже и выводе фановой трубы на крышу

При проектировании дома или проведении реконструкции важно правильно выбрать расположение системы и отдельных узлов канализации. Только в таком случае фановый выход канализации в частном доме будет функционировать, независимо от погоды за окном

Если речь идет о большой температурной разнице внутри здания и за его пределами, особенно когда дом используется круглый год, а климат имеет продолжительный период отрицательной температурой, то мастера устанавливают узел внутри здания или подключают электрический обогрев.

Конструктивные решения при монтаже

Производить монтаж следует внутри здания, выводя стояк над уровнем кровельного покрытия. Это позволит исключить проблемы с промерзанием и даст повод обеспечить необходимую функциональность, независимо от погодных условий. В таком случае канализация будет обеспечивать ряд нормативных требований:

  • Отвод неприятного запаха.
  • Исключен конденсат и промерзание труб.
  • Полноценную функциональность без гидравлического удара в момент пиковых расходов.

В ситуации, когда владельцы дома не располагают необходимой свободной площадью для устройства фанового узла внутри помещения, специалисты советуют выполнить установку узла к наружной стене, зашить конструкцию, утеплить минеральной ватой. Дополнительным источником тепла в этой конструкции выступает тепловой кабель.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу. поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

  • Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
  • При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
  • Расстояние от окон до фановой трубы не должно быть менее 4 м.
  • Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
  • Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.

Чтобы раскрыть тему максимально подробно, схема вентиляции канализации в частном доме описана в еще одной нашей статье.

Если вы решите сделать самостоятельно душевую кабину, то вам будет полезна наша статья про установку душевого трапа под плитку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
