Назначение резьбовых фитингов
При монтаже трубопроводов различного назначения требуется соединять отдельные элементы трубной сети. Узлы, которые оказываются скрыты в конструктивных элементах: стенах, полу, перекрытиях или над потолком – делают неразъемными, чтобы исключить возможность утечки. Однако есть и открытые участки коммуникаций, на которых соединения должны быть разборными, чтобы была возможность ремонта или замены узлов, подключения потребляющих приборов или отведения дополнительных веток трубопровода.
Кроме того, при монтаже вблизи электропроводки или объектов из горючих материалов невозможно применение сварочного аппарата. В таких местах чаще всего используют соединительные, или фасонные, элементы резьбового типа.
Резьбовые фитинги выпускают только для труб диаметром до 6 дюймов, то есть до 16,3 см. Однако специалисты рекомендуют ограничить использование фасонных элементов этого типа соединением труб до 5 см в диаметре, так как при большей пропускной способности трубопровода снижается надежность резьбового узла.
Резьбовые фитинги из различных материалов применяют для соединения элементов трубопровода в следующих случаях:
- подключение бытовых и сантехнических приборов,
- соединение труб, имеющих резьбу,
- стыковка труб из разных материалов,
- стыковка труб, имеющих разный диаметр,
- выполнение поворотов трубы,
- подключение или отведение отдельных веток трубопровода,
- перекрытие торцов труб или неиспользуемых патрубков.
Классификация
Виды фитингов определяются в зависимости от рассматриваемого параметра, поэтому ознакомьтесь сразу с несколькими классификациями. В зависимости от используемого материала выделяют:
- Нержавеющий. При создании используется нержавейка. Среди основных фигураций стоит выделить тройники, крестовины, отводы, переходы. Самым распространенным видом считается резьбовой .
- Бронзовой. Отличается большим сроком службы. Они универсальны и могут применяться совместно с трубами, изготовленными из стали, пластика или меди.
- Металлические. В производстве применяются только черные металлы (сталь, чугун) или цветные (бронза, латунь или медь).
- Чугунный. Относится к категории резьбовых. Оптимально для создания герметичных конструкций с применением уплотнителей.
- Чтобы повысить лучшие характеристики креплений, зачастую применяется хромирование. Их можно эксплуатировать с трубами из различных материалов.

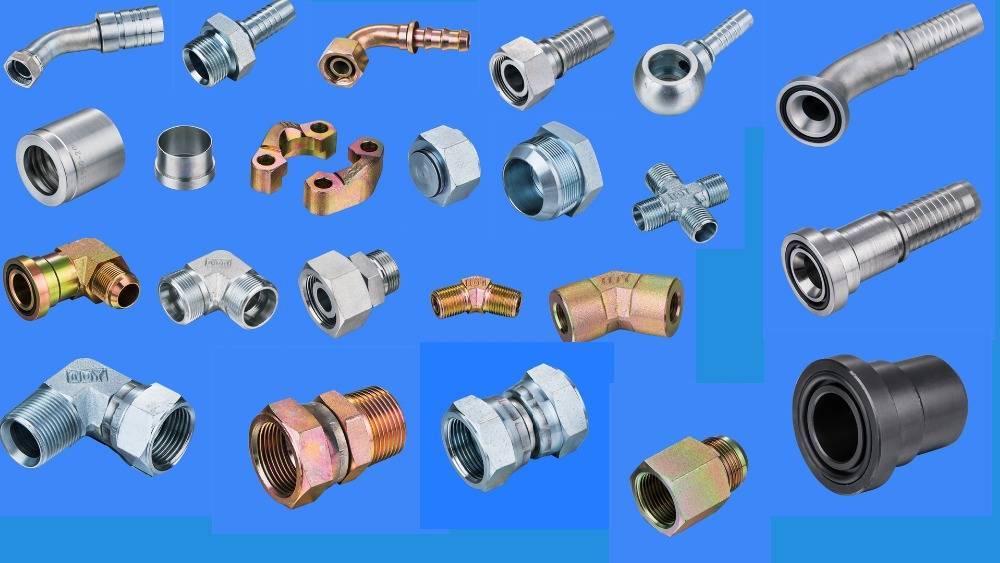

Второй тип классификации предполагает разделение фистингов в соответствии с особенностями конструкций:
- DKO с метрической цилиндрической резьбой. В подкатегории принято выделять прямые, угловые конструкции в 45 или 90 градусов.
- Для прямолинейных участков используется прямая конструкция.
- Чтобы создать герметичную конструкцию, используется обжим соединительных фитингов при помощи двух специальных колец. Конструкция позволяет избежать со временем протечек.
Пуш фитинг. Визуально состоит из уплотнителя в виде кольца, муфты и обжимного кольца. Для создания не используется дополнительный инструментарий прессовой. Актуален для создания отопительных систем или водоснабжения.
Баджо. Визуально конструкция не предполагает никаких сложностей. Присутствует корпус, кольца с уплотнителями и болты с резьбой. Также можно найти прямые или под углами в 45 и 90 градусов. Подойдет при создании системы управления машинами 6-25мм
- Контейнерное соединение потребуется для установки контейнеров различной направленности.
Третья система классификации построена в соответствии с типом соединения:
- Цанговый. Относят к категории обжимных. Специалисты не советуют применять их для соединения труб, изготовленных из материала ПВХ, поскольку высока вероятность нанести серьезные механические повреждения.
- С включением накидной гайки представляет разъемный вид. Актуально осуществить демонтаж труб без надобности дополнительно создавать вращение.
- Воздушный относят к быстроразъемному виду. Оптимален при создании пневматических систем. При изготовлении используется пластик или металл.
- Гидравлический – основной представитель резьбовых или соединений с опрессовкой.
- Американка изготавливается из различных видов материалов.
- Чтобы работать с полимерными трубами, электросварные конструкции актуальнее всего. Разрешена установка внахлест, либо встык.
Последняя классификация подразумевает тип соединения труб:
Полипропилен. Актуален при создании водоснабжения горячего или холодного типа. Могут создавать комбинированные вариант с использованием латунных вставок.
- Пневматика с со стальными, медными фитингами, бронзовыми или латунными полимерами. Подойдет для труб, изготовленных из полипропилена.
Полиэтилен с закладкой электронагревательных элементов. Как правило, используется нагревательная проволока. С его помощью осуществляется надежна сварка соединительного элемента и трубы.
- С высоким давлением актуален для гидравлики. За счет системы осуществляется транспортировка жидкости.
Технология монтажа резьбового фитинга
В том, чтобы установить стальной фитинг на трубу, нет ничего сложного. Для примера рассмотрим технологию монтажа муфты резьбового типа.
Набор инструментов, необходимый для проведения работ:
- газовый и разводной ключи;
- ручной клупп, оснащенный держателем;
- герметизирующий материал.
Чтобы повысить герметичность резьбового соединения трубопроводов, предназначенных для транспортировки холодной и горячей воды, применяют пропитанную суриком льняную прядь или ФУМ-ленту. Для магистралей с теплоносителем, температура которого выше 100°С, в качестве уплотнителя используют пропитанную графитом льняную прядь, переплетенную с асбестовым шнуром.
Резьбу диаметром в ½ и ¾ дюйма можно нарезать ручным инструментом за один проход, если работать приходится с большими диаметрами – работу лучше выполнить в два этапа
Процесс монтажа включает ряд основных этапов:
- Трубу зажимают в прижиме. На концы, предварительно обработанные олифой, нарезают резьбу.
- По резьбе по ходу движения тонким слоем наматывают герметизирующий материал.
- На конец первой трубы, предварительно обработанный олифой или масляной краской, наворачивают муфту до заклинивания на сбеге.
- Пристыковывают конец второй трубы, обмотанный таким же образом, накручивая второй отвод муфты до заклинивания на сбеге.
Муфту сначала закручивают рукой, а затем усиливают трубным ключом. В результате получается соединение, при котором ввернутые в муфту концы труб встречаются, но при этом не упираются друг в друга.
После завершения ремонтных работ остается только проверить качество соединений. Для этого открывают кран и заполняют систему. В случае обнаружения течи в месте соединения нужно подтянуть контргайки. Если приложенные усилия не дали желаемого результата, соединение лучше переустановить.
Способы монтажа стальных труб
По статистике, более 40% всех типов трубных конструкций, применяемых для монтажа трубопроводов разных видов, приходится на стальные трубы. Сталь – один из наиболее популярных материалов, который отличается высокой износостойкостью, эффективной ценой и устойчивостью к действию различных сред.
Соединения стальных труб, как правило, выполняются:
- сварным методом;
- резьбовым способом;
- фланцами.
Рассмотрим каждую из технологий подробнее.
Сварное соединение труб
Сварное соединение трубопроводов – самый надежный вариант при устройстве высокоответственных нагружаемых магистралей. Он более всего распространен при строительстве трубопроводов для промышленных нужд для работы с агрессивными средами в режиме постоянной нагрузки.
В малом строительстве секции часто соединяют между собой без использования сварки. Это объясняется высокими требованиями к квалификации сварщика и сварному оборудованию. Тот же (не сварной) метод используется для стыковки стальных труб с пластиковыми (полипропиленовыми).
При сварном способе соединения стальных труб может применяться как электродуговые, так и газовые технологии сварки металлов. В обоих случаях действует один порядок:
- трубные края с фасками перед началом работ качественно чистятся от грязи, жировых отложений, окислов и ржавчины;
- сами элементы надежно фиксируются на опоре или лежке;
- элементы в части будущей сварки скрепляются прихватками;
- точку стыковки надежно заваривают;
- на последнем шаге обязательно выполняется проверка качества шва (визуальный осмотр, специальные установки).
Резьбовое соединение труб
Резьбовое соединение трубопроводов – разъемный его вид. Может быть цилиндрическим или коническим. В первом случае обязательно применение уплотнителей – льняных материалов с пропиткой (сурик на олифе или другие составы). При коническом соединении труб уплотнители не нужны.
Есть и другая классификация, она делит резьбу на метрическую и дюймовую. По качеству состыковки резьбовой вариант – один из лучших. Он дает стык хорошей плотности и прочности, но при этом оставляет возможность разборки при необходимости ремонта без повреждения трубной конструкции.
Резьбовой метод считается эффективным:
- для устройства трубопроводного участка и присоединения арматуры внутри помещений;
- при использовании секций малого диаметра (до 5 см);
- для строительства коммуникационных трубопроводов (водо- и теплоснабжение);
- в трубопроводах с невысокими показателями рабочего давления (до 1,6 МПа).
Соединение труб фланцами
Еще один вид разъемного соединения труб – фланцами. Он чуть менее популярен, чем резьбовой, но достаточно распространен. Реализуется с применением специальных фитингов с резиновой прокладкой.
Фланцы обеспечивают высокую герметичность трубопровода и надежность его работы, но они не отличаются низкой ценой, что снижает их популярность в малом и частном строительстве инженерных сетей. Плюсы фланцевого соединения трубопроводов:
- плотность и надежность стыка;
- способность фланца принимать осевые усилия в ходе проведения замены трубопроводной арматуры;
- простота монтажных работ.
Перечисленные особенности фланца делают его актуальным для проведения работ по присоединению элементов арматуры к трубным секциям на внутренних участках системы.
Основные типы резьбовых соединений в фитингах
Потребителю полезно знать, что существует метрическая и дюймовая резьбы. При задании размерных параметров труб и их соединителей используют дюймы (или их числовой показатель в миллиметрах), выраженные в целых числах и дробных долях.
Так как типоразмеры металлических труб задают по диаметру их проходного канала (Ду, DN), их наружный радиус больше внутреннего сечения на толщину стенки. Один дюйм принимают равным 25,4 мм, наименьшая кратная размерная величина большинства фитингов равна 1/4 дюйма. Для специальных целей могут использоваться и другие типоразмеры резьбовых соединений в 1/8 и 1/16 дюйма.
Любая фирма-производитель обычно выпускает широкий товарный ряд своей продукции в диапазоне размеров от 1/2 до 2 дюймов.
Рис. 5 Главные типы и наименования фитингов на примере нержавейки
Несмотря на обширный ассортимент фитинговой продукции, по типу участков нанесения резьб их можно разбить на следующие четыре группы наименований:
Ниппель. Ниппелем или соединительной трубкой называют трубный отрезок, имеющий с двух сторон наружный резьбовой профиль. Его основное назначение — стыковка трубопроводных участков между собой или другими патрубками. Трубный отрезок может иметь двухстороннюю резьбу разных диаметров для перехода на отличные размеры трубопроводов (переходные ниппели).
Также для завинчивания ключом их центральная часть имеет шестигранный профиль. Сами трубопроводы для соединения с ниппелем должны иметь внутренние резьбы.
Муфта. Это короткий цилиндрический отрезок из металла с внутренней резьбой. Муфта предназначена для стыковки трубопроводных участков с внешней резьбовой насечкой. Если размеры внутренних стенок у муфт различны, их называют переходными, изогнутые разновидности — это отводы (углы, колена).
Изделия могут иметь сочетания муфтового внутреннего (В) и наружного (Н) резьбовых профилей.
Футорка. Короткий переходник, имеющий внешнюю резьбу большого диаметра и внутреннюю меньшего.
Переходник. Деталь, антипод футорки (иногда ее называют обратная футорка) с внешней резьбой малого диаметра и внутренней большого.
Это основные четыре типа резьбовых соединений, которые встречаются практически во всех фитингах.
Отдельно можно выделить американку — единственный соединительный элемент, где присутствует свободно вращающаяся вокруг развальцованного трубного торца накидная гайка с резиновым уплотнительным кольцом. Благодаря этому с ее помощью намного легче соединять резьбой неподвижные торцы трубопроводов (заменяет морально устаревший сгон).

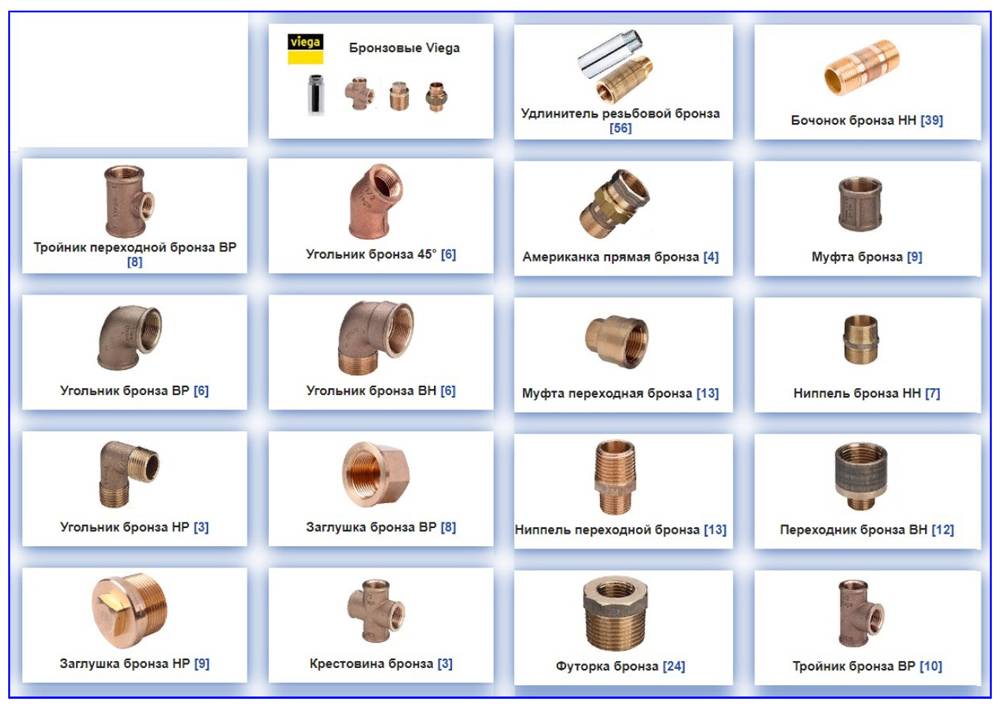

Рис. 6 Каталог и стоимость цилиндрических фитингов Ду 20, Ду 25 и Ду 32 мм, гаек для сгонов из стали
Классификация фитингов
Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.
Маркировка
ПП трубы и фитинги
Трубопроводные ПП детали изготавливаются из следующего сырья:
- Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
- Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
- Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
- Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).
В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.
Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.
Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.
Структура
Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.
Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.
Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.
Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.
Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.
Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.
Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.
Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.
Технология монтажа резьбовых соединений
Установить стальную арматуру на трубу не составляет большого труда. Например, рассмотрим технологию крепления резьбовой муфты.
Набор инструментов, необходимых для работы:
- труборез для стальных труб;
- газовые и регулируемые ключи;
- ручной захват, оснащенный опорой;
- уплотнительный материал.
Для повышения герметичности резьбового соединения труб, предназначенных для отвода холодной и горячей воды, используется льняная нить, пропитанная быдлом, или лента ФУМ.
Для строп с теплоносителем, температура которого выше 100 ° C, в качестве уплотнения используется льняная нить, пропитанная графитом, сотканная из асбестового шнура.
Фотографии из Все виды фитингов для сборки трубопроводов из стальных труб производятся с наружной и внутренней резьбой. Есть соединители с одной внутренней резьбой, другой внешней, переходники с резьбой разных размеров. Метрическая и трубная резьба выполняется на стальных трубах. Они отличаются углом реза витков и шагом реза. Размер первого указывается в мм, второго – в дюймах. Резьбы для соединения стальных труб и установки на них фитингов непосредственно на объекте нарезаются ручной или электрической пресс-формой. Для обработки уже смонтированной трубы ручной инструмент снабжен храповым механизмом. Все варианты нарезания резьбы, образующиеся на стальных трубах, делятся на две группы: короткие и длинные. Короткая резьба используется для установки фурнитуры, длинная – для линейного соединения с ручками. Для изготовления наружной резьбы муфты комплектуются матрицами – деталями в виде раструбов с внутренними зубьями. Резьба внутренней резьбы нарезается метчиками Так как размер резьбы фитингов унифицирован, для резьбы на трубе достаточно вручную подобрать метчик и плашку соответствующего типа и шага резания, установленные на стальные трубы и затем затянул разводным ключом. При затяжке используйте максимальное усилие Ассортимент фитингов для стальных труб Метрическая резьба для стальных труб Резьба на месте Фитинги для линейных труб Матрицы и метчики Набор для врезки сантехника Затягивание резьбового соединения Затягивание соединителя разводным ключом
Процесс установки включает в себя ряд основных шагов:
- Трубка фиксируется зажимом. Концы, предварительно обработанные льняным маслом, заправляют резьбой.
- Уплотнительный материал наматывается тонким слоем вдоль резьбы по ходу движения.
- В конец первой трубки, предварительно обработанной льняным маслом или масляной краской, прикручивают штуцер до фиксации на дорожке.
- Конец второй трубки закрепляют, наматывают таким же образом, оборачивая вторую ветвь шарнира до тех пор, пока она не заблокируется на направляющей.
Втулка сначала затягивается вручную, а затем усиливается торцевым ключом. В результате получается соединение, в котором концы ввинчиваемых в соединение трубок встречаются, но не упираются друг в друга.
После завершения ремонтных работ остается только проверить качество соединений. Для этого откройте кран и залейте систему. Если в соединении обнаружена утечка, затяните контргайки. Если приложенные усилия не дают желаемого результата, лучше восстановить соединение.
Трудности выбора
Перво-наперво, прежде чем приобрести нужный фитинг, необходимо осмотреть его на предмет наличия повреждений и трещин, одновременно обратив внимание на посадочные места – на них не должно быть и следа деформации. В остальном необходимо присмотреться к трем базовым нюансам
Материал исполнения.
Он должен в полной мере подходить к материалу, из которого изготовлены сами трубы. Здесь не имеется ввиду именно разновидность пластика, а подразумевается тип сантехнического полипропилена, которого бывает всего четыре:
- РРН – простейший тип, применяемый в сетях холодного водоснабжения;
- РРВ – полипропиленовый сополимер, обладающий улучшенными прочностными качествами;
- PPR – универсальный тип, подходящий для проведения и холодного и горячего носителя;
- PPRCT – этот тип обладает лучшей термической стабилизацией и способен проводить носитель, нагретый до +90 градусов по Цельсию.
Диаметр сечения.
Этот параметр означает совместимость трубы и фитинга по их диаметру. Любое фитинговое приспособление на своем корпусе имеет маркировку, обозначающую внутренний диаметр. Располагается она в особом месте корпуса, где ее сложно повредить монтажными процедурами, и очень хорошо видна. В итоге маркировка показателя сечения фитинга и трубы должны совпадать по цифрам.
Толщина стенок.
При подборе моделей по данному параметру следует сразу оговориться, что даже при равных значениях входных отверстий у трубы и соединителя, они могут быть рассчитаны под работу с разным давлением. Соответственно, опять же будет необходимо воспользоваться информационными данными маркировки. Для соединителя этот показатель должен быть всегда выше, чем у трубы, но никак не ниже. В итоге сегодня используется система двойной классификации:
- SDR – считается классическим решением, когда соотношение размеров численно практически равно отношению толщины стенок ко внешнему диаметру. Отсюда ясно, что чем выше данный коэффициент, тем на меньшее давление рассчитано соединительное приспособление;
- S – если на изделии имеется подобная маркировка, то она не подходит под единый стандарт и в сопроводительных документах к товару прямо расписано, с какой величиной давления оно может работать.
Виды и типы соединения фитингов
Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.
Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.
Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.
Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.
Муфты и переходники
Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.
Муфта пп
Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.
Муфта комбинированная пп
Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.
Переходник пп
С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.
Уголок, тройник и крестовина
В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.
Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.
Уголок пп
Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.
Тройник пп
Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.
Крестовина пп
Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.
Обвод и компенсаторы
Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.
Обвод пп
Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.
Фитинг американка
Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.
Американка пп
Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.
Краны, вентили и заглушки
Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.
Вентиль пп
В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.
Кран пп
Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.
Заглушка пп
Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.
