Устройство и схема подключения фотореле для уличного освещения

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.

    Фотореле наружного монтажа полностью герметизировано

  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

    Основной блок и выносной датчик фотореле для уличного освещения

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

НазваниеТок коммутации, АРабочее напряжение в сети, ВСтепень защиты, IPПроизводительЦена, руб.
ФР-61024054Украина150
PS-1622044Узбекистан200
HOROZ HL 4722523044Турция210
FERON SEN 272522054Китай250
ФР-601523044Россия420
SOU-11623056Чехия650
Люкс-2823044Россия800
Luna 126 Star Theben1623055Германия2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

ПараметрыФР-600ФР-601ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт130011002500
Предельная нагрузка при использовании с люминесцентными лампами, Вт7806001500
Мощность во включённом состоянии, Вт0,45–6,60,45–6,60,45–6,6
Максимальный ток нагрузки, А3–61020
Рабочий уровень освещённости, Лк5–15 (без регулировки)5–505–50
Период отсрочки, с1616
Уровень защиты по ГОСТ 14254IP44IP44IP44
Степень защиты от поражения токомIIII
Диапазон рабочих температур, оС-25 … +40-25 … +40-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Дополнительные датчики

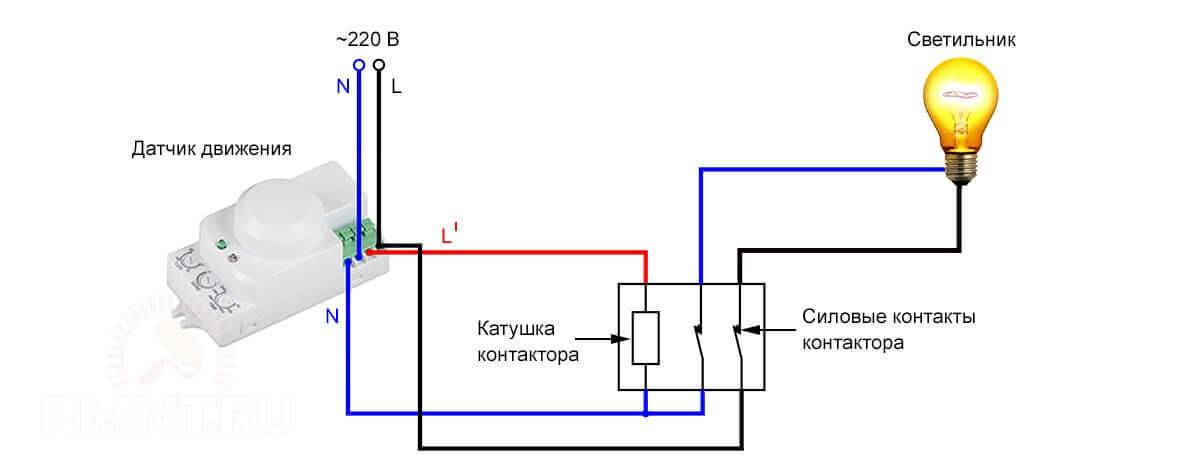

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

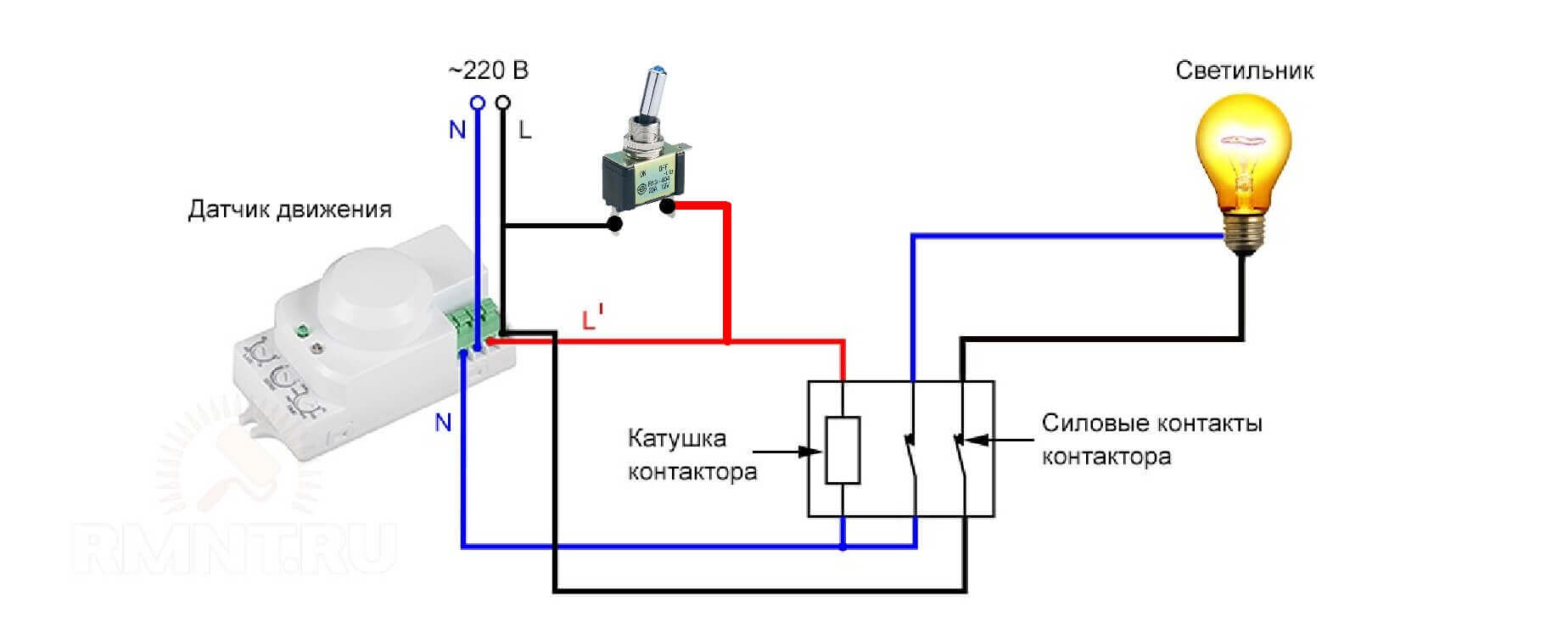

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Регулировка

Для регулировки применяют специальный прибор регулировки чувствительности. Эту процедуру проводят в после наступления сумерек. Сначала на фотореле устанавливают параметр задержки на 0, затем при помощи прибора нужно отрегулировать необходимый параметр.

Также есть ручной способ регулировки. Для этого в нижней части реле находится регулировщик. Для включения прибора только при наступлении темноты нужно повернуть регулятор с сторону, где нарисован минус.

Если прибор должен срабатывать при сумерках, нужно установить регулятор в сторону с плюсом. Чтобы экономить электричество, в некоторых моделях можно настроить отключение и включение светильника ночью.

  1. При покупке желательно выбирать модель со схемой подключения. Многие производители схему печатают на упаковке и на корпусе изделия. Отсутствие схемы может говорить о недостаточно качественном товаре.
  2. При монтировании фотореле его нужно установить так, чтобы на него не падала тень от дерева и других предметов, а также чтобы он не освещался светильником. Так как это приведет к постоянному включению и выключению прибора.

По принципу работы, датчик освещения устроен так

: фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление , в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.

Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.

В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться. В статье, принцип работы, будет описан более подробно.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

    Технические характеристики фотореле

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

    Пример характеристик для подстройки реле ФР-11 М

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой!

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Будет интересно Герконовое реле: устройство и принцип работы

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Датчики движения и освещенности.

Варианты применения фотореле

Самый простой вариант – подключение фонаря, который будет автоматически включаться, когда на улице становится слишком темно (в вечернее или ночное время суток). Если добавить к нему ещё и датчик движения, то получится автоматизированное освещение с функцией экономии электроэнергии. Второй вариант – монтаж освещения в подъезде. Но здесь фотореле потребуется «вынести» на улицу в то место, на которое не будет попадать тень.

Почему не заменить такое фотореле обычным таймером или системой, которая будет включать освещение «по будильнику»? Потому что период наступления сумерек каждый месяц наступает на 30 минут раньше или позже. В апреле, к примеру, в 18:30, а в августе – уже в 21:30. Так что пришлось бы ежемесячно (если не еженедельно) корректировать работу таймера и выставлять другое время для включения. С датчиками освещения такого недостатка нет – они реагируют именно на яркость, поэтому подстраиваются автоматически.

С выносным датчиком и пультом дистанционного управления. Само реле размещается в электрощитке

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

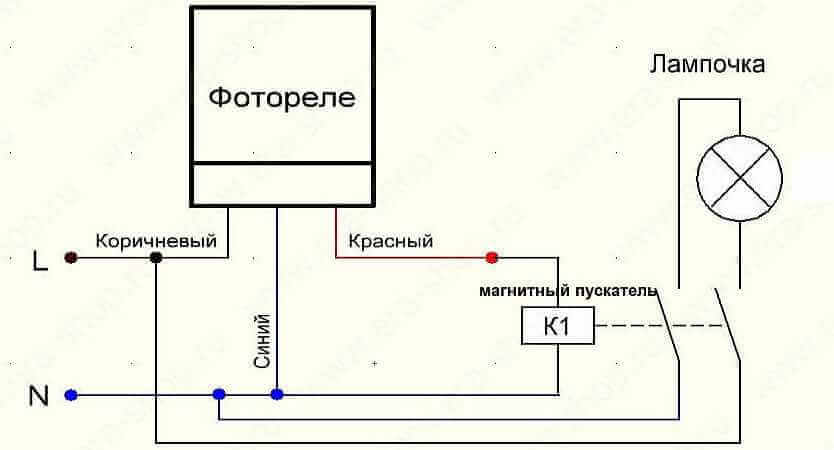

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Виды фотореле для уличного освещения

Существует несколько основных разновидностей этого полезного изобретения:

  • Простое фотореле. Устройство состоит из выносного или внутреннего датчика и непосредственно реле. Есть возможность менять порог чувствительности. Прибор будет регулировать уличное освещение только в зависимости от потока попадающих световых лучей. Никакие иные характеристики в расчет не принимаются;
  • Комбинированное фотореле. Принцип работы самого датчика не меняется, но добавляется электронная плата или механические переключатели, позволяющие задавать более сложные варианты включения электроэнергии. Сегодня такие световые реле встречаются чаще, поэтому можно выделить несколько основных их разновидностей:

    • Наличие совмещенного датчика движения. Наиболее часто встречающийся не только у нас, но и за рубежом вариант. При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности. Таким образом, происходит существенная экономия электроэнергии без потери качества работы. Часто используется во дворах или подъездах;
    • Встроенный таймер. Световой датчик срабатывает при недостаточном попадании на него солнечных лучей, но таймер блокирует включение до наступления заданных параметров времени. Так можно заставить гореть лампу ночью до 12 например или с 21. Сложные таймеры с наличием памяти и платы позволяют задать программу на разные времена года или создать разный режим работы на дни недели;
    • Функция программирования. Обычно в таких изделиях совмещено все, что только возможно, что позволяет задавать сложнейшие циклы включения. Для бытовых нужд такое чудо техники навряд ли пригодится, но специализированные лаборатории или военные объекты закрытого типа пользуются подобными фотореле довольно охотно.

Чем сложнее устройство, тем больше его цена. Пропорционально количеству составляющих растет риск поломки. Поэтому гнаться за дорогими фотореле с массой функций смысла нет, нужно ориентироваться только на свои потребности.

При обнаружении движения лампа включается на заданный промежуток времени, а фотореле не дает прибору включаться при достаточной освещенности

Устройство и принцип действия

Устройство и принцип действия световых реле проще понять после знакомства с составляющими их элементами. Современные образцы фотореле содержат следующие основные части:

  • Чувствительный фотоэлемент.
  • Пороговый компаратор, имеющий модульное исполнение, обычно в виде отдельной микросхемы с обвязкой, реже на дискретных элементах.
  • Коммутирующий или, как его еще называют, силовой элемент (само реле или симистор, который включает нагрузку).

В качестве сенсора или фотоэлемента используются фоторезисторы, фототранзисторы или типовые фотодиоды. В схемах обычно предусмотрено их аналоговое включение с возможностью реагирования на градации уровня окружающего освещения (чувствительности). Чтобы понять, как работает этот прибор – достаточно ознакомиться с его внутренним устройством. Конструкция фотоэлементов такова, что при попадании света на чувствительную зону меняется их электрическая проводимость.

Понять принцип работы фотореле поможет описание тех изменений, которые происходят в схеме прибора в каждом конкретном случае. Они выглядят так:

  1. Отклонение проводимости от нормального значения фиксируется электронным модулем, настроенным на работу со светочувствительным датчиком.
  2. Этот узел выполняет функцию компаратора, включающегося лишь при достижении освещением определенного уровня (порога срабатывания).
  3. После этого управляющий узел (компаратор) выдает управляющий сигнал на исполнительный модуль, который отключает осветительные приборы от источника питания.

В качестве исполнительного узла применяются электронные схемы, собранные на основе транзисторных ключей и питающиеся от пониженного напряжения 12 Вольт. Но в каждом конкретном приборе схемотехника может отличаться.

После срабатывания фотореле переходит в выключенное состояние, которое сохраняется до наступления темноты. С ее приходом сопротивление проводящей части чувствительного элемента вновь изменяется, что приводит к повторному включению компаратора и подаче управляющего сигнала на исполнительный модуль. Устройство подключает 220 Вольт к осветительной линии и переходит в режим ожидания времени следующего срабатывания.

Схемы датчиков освещения

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется  на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение – схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

  • Схема питания ограничивает напряжение в фазной цепи.
  • Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
  • вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
  • Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Всё, всем удачи!
