Особенности геотермального отопления
Геотермальное отопление относится к альтернативным видам подачи тепла в доме. Такой вариант тепловой установки можно назвать практически идеальным для обустройства частного дома или загородной дачи. Для работы в системе используется геотермальная энергия, которая добывается из различных природных источников тепла. Основной принцип работы в такой установке схож с работой ходильной системы. Главное отличие при этом следующее: если в холодильнике рефрижератор продуцирует из полученной системы охлаждение для воздуха, то здесь вырабатывается тепловая энергия. Слаженная работа возможна даже при низких температурных характеристиках.
Главная особенность геотермального отопления в доме заключается в том, что в теплую летную пору воздух в доме охлаждается, а вот зимой нагревается. При этом затраты на такое отопление очень низкие в сравнении с другими тепловыми установками. В чем-то работа такой системы схожа с кондиционированием воздушных потоков. Она помогает создать в доме нужные тепло и уют, обеспечивая хозяевам комфортные условия проживания в доме.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.
Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Реальные преимущества и недостатки
Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.
Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.
Перечислим и прочие преимущества этого вида отопления.
- Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
- Акустический комфорт. Тепловой насос работает практически бесшумно.
- Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
- Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
- Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
- Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.
Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца
Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.
Несколько исторических фактов
Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы.
Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.
Галерея изображений
Фото из
Перспективы геотермального отопления
Габариты внутреннего блока геотермальной системы
Стоимость установки и эксплуатации теплового насоса
Экологические приоритеты теплонасосов
Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.
При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом
В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

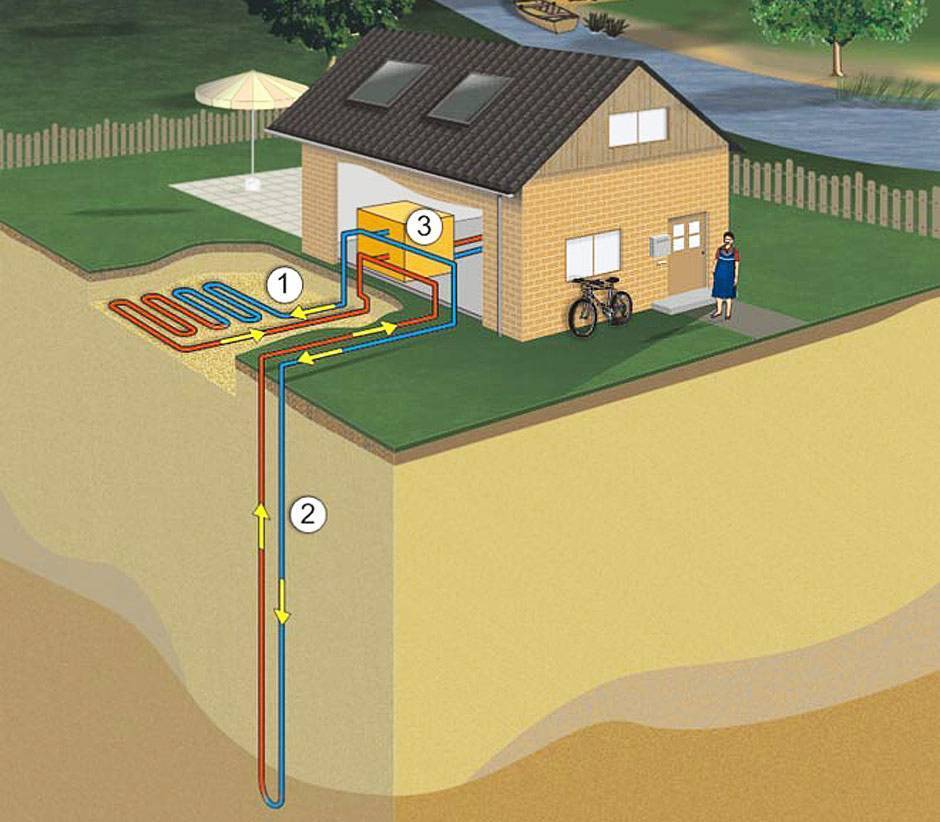

Варианты расположения теплообменников
Различается геотермальное отопление за счет тепла земли по расположению оборудования. Теплообменник может устанавливаться вертикально и горизонтально. При горизонтальном монтаже выкладка осуществляется в котлован или на дно водоема, укладка в форме змеевика. Вертикальный монтаж теплообменников – это установка оборудования в шахтах или скважинах.
Рассмотрим подробнее оба варианта:
- Вертикальное размещение требует заглубления на 50-100 метров, где круглогодичная температура грунта не бывает ниже +10 С. Для установки теплообменника пробуриваются скважины, где формируется внешний контур системы. Глубина шурфа может достигать 200 м, параметры скважины будут зависеть от индивидуальных геологических показателей местности. Срок службы системы от 100 лет. Если вертикальное размещение предполагает отбор тепла у воды, то бурятся 2 водоносные скважины, из дебитовой забирается жидкость, которая после отработки в системе отопления сливается во вторую, приемную скважину.
- При горизонтальном размещении коллектора будет много земляных работ, причем сначала требуется выяснить точку промерзания грунта. Трубопроводы выкладываются ниже точки промерзания, для чего выкапываются траншеи. Площадь обработки грунта для формирования системы велика, например, для дома в 250 м2 нужно задействовать примерно 600 м2 теплообменника, то есть 6 соток.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.
Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Варианты обустройства геотермального отопления
Способы обустройства внешнего контура
Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная
Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше
В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.
Кроме него учитываются такие факторы:
- Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
- Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
- Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.
Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.

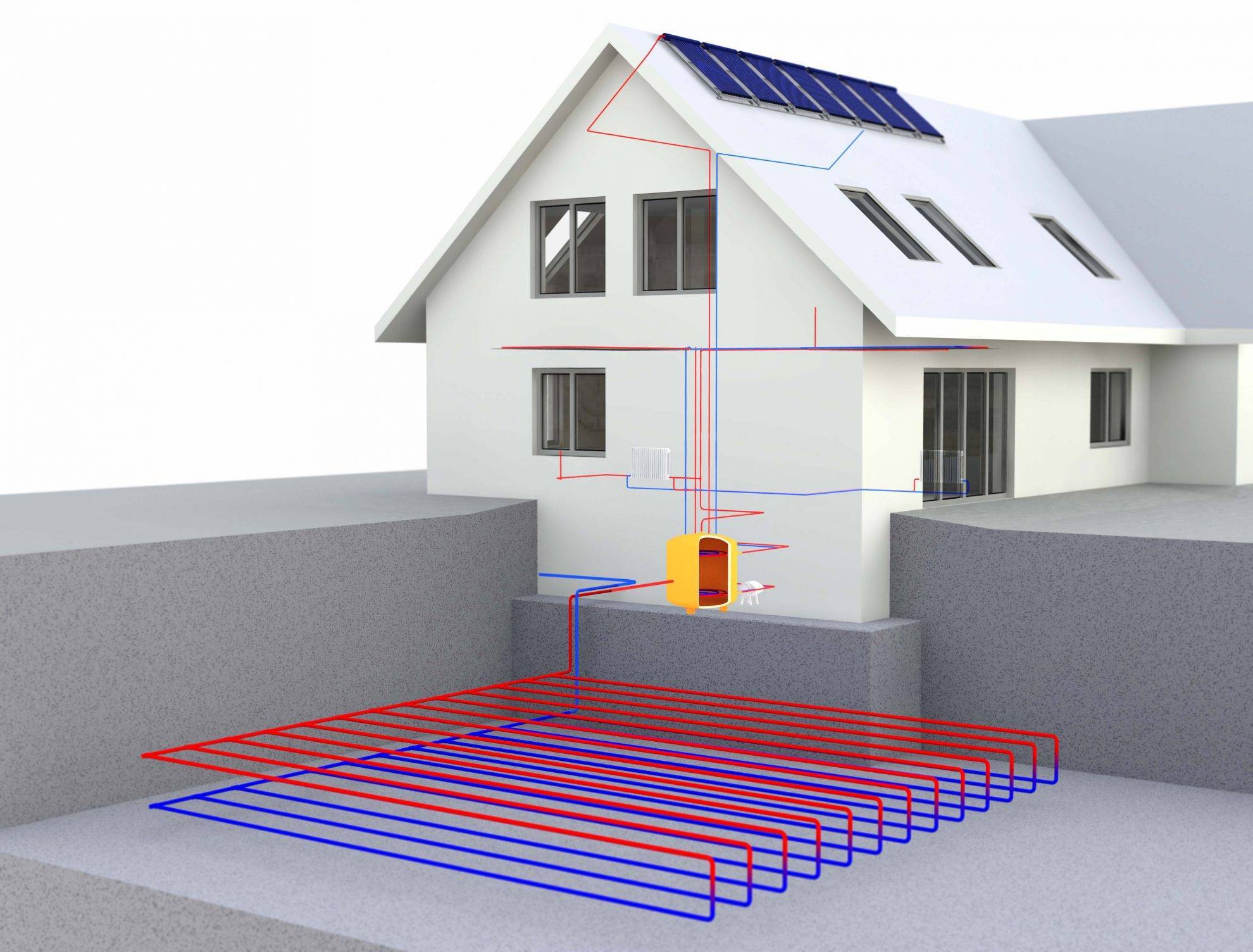

Горизонтальная схема геотермального отопления
Горизонтальное расположение наружных труб
Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.
Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.
Но при этом нужно учитывать ряд важных нюансов:
- Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
- Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
- При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.
Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.
Вертикальная схема геотермального отопления
Вертикальная геотермальная система
Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах
Важно знать, что подобная схема намного эффективнее, чем вертикальная
Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.
С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?
- Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м., что является трудоемкой работой;
- Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
- При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.
Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.
Плюсы и минусы геотермального отопления
Актуальным геотермальное отопление стало в Америке в период кризиса в 80-е годы. Изначально монтаж установок стоил больших денег и такое отопление использовалось исключительно состоятельными людьми, но позже геотермальное отопление стало более доступным для массового использования населением. Преимущества использования геотермального отопления в частном жилище:
- энергию геотермального вида получать и в дальнейшем использовать можно практически в любом месте;
- подача такого вида тепла неограниченна;
- использование такой энергии считается наиболее устойчивым;
- энергия геотермального вида не содержит в себе разного рода вредные выбросы от сгорания углекислого газа;
- отопление на основе геотермальной установки не требует оказывать дому постоянное обслуживание;
- отопление считается бесплатным для владельца дома;
- насосы установки занимают намного меньше места, чем аналогичные тепловые установки, геотермальному насосу под установку нужно места примерно столько же, как и, к примеру, холодильнику;
- геотермальная энергия помогает, как нагревать помещение, так и при необходимости охлаждать его, принцип работы схож с алгоритмом работы кондиционеров;
- при желании можно устанавливать такое отопление совместно с другими системами подачи тепла, например, с газовой системой, дизельной или работающей за счет энергии солнца.
Несмотря на целый ряд позитивных моментов использования такого вида отопления, геотермальные установки имеют и свои недостатки, основные среди которых такие:
- высокие показатели себестоимости для монтажа всей системы;
- долгий срок окупаемости.
Такие недостатки системы отопления меркнут в сравнении с нынешними тенденциями мирового удорожания различных видов топлива. Конечно, срок окупаемости длительный, но за сотню лет геотермальная установка покажет все свои плюсы и докажет свою экономичность на практике. Такой вид отопления уже по достоинству оценили в целом ряде стран Европы и в Америке. К примеру, в Швеции около 70% частных домовладельцев выбрали в качестве отопления именно такую систему.
