Виды и применение кабельных вводов (гермовводов) при монтаже электропроводки

Разновидности и типы кабельных вводов

С глухой резинкой (только пластиковые) — кабельный ввод оснащен пластиковой мембраной (прокладкой) и может сохранять герметичность корпуса без протянутого кабеля. Для монтажа кабеля потребуется лишь проткнуть прокладку.

С защитой провода (пластиковые и металлические) — вводы со спиральной защитой кабеля от излома. Накидная гайка выполнена со спиралью на конце. Данные вводы применяют в приборах, испытывающих вибрационные нагрузки или механическое воздействие для дополнительной защиты кабеля от излома.

Мультиотверстные (пластиковые и металлические) — применяются в случае, если необходимо протянуть через гермоввод несколько проводов маленького сечения. Диапазон сечений проводов — от 3 до 9мм. Обеспечивают защиту — IP65 (пыленепроницаемые, защита от струи воды)

Вводы под плоский кабель (пластиковые и металлические) — применяется для ввода плоского кабеля в герметичный корпус, ширина кабеля может быть от 13 до 45мм, высота от 7 до 14мм. Обеспечивают защиту — IP65

С плоской гайкой (пластиковые и металлические) — для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Без уплотнителя резьбы кабельный ввод обеспечивает защиту IP54, с уплотнителем — IP65.

С зажимом на провод (только металлические) — Существует и серия металлических кабельный вводов с зажимом. Эту серию можно использовать, чтобы защитить кабель от перемещений при механических воздействиях.

EMC вводы (только металлические). — Для экранированных кабелей существует специально разработанная серия EMC кабельных вводов. Данная серия предназначена для электромагнитного экранирования кабельного ввода путем заземления на экранирующую оплетку кабеля. Заземление обеспечивается специальными лепестками гермоввода, которые надежно зажимают оплетку кабеля.

Экстра-большого сечения (только металлические) — Для очень больших сечений кабеля существует серия металлических гермовводов экстра-больших размеров от M63×1,5 до M90×2,0

Мини-кабельные вводы — Для применений в ограниченных пространствах можно использовать кабельные вводы серии мини. Диапазон размеров серии — от M6×1,0 до M12×1,5. Диапазон сечений кабеля от 2 до 8мм. Обеспечивает IP68 и может комплектоваться, помимо стандартных, уплотнителями EPDM или силиконовыми уплотнителями.

Вентиляционные кабельные вводы — линейка сальников для выравнивания давления в герметичных корпусах и защиты от образования конденсата. Модели имеют отверстия на корпусе и гидрофобную мембрану внутри. Подобный конструктив обеспечивает воздухообмен, но не пропускает влагу, тем самым сохраняя IP68 всего устройства.

Вводы с силиконовым уплотнителем (только металлические) — комплектуются прокладкой из силикона, что обеспечивает более широкий температурный диапазон работы кабельного ввода при сохранении IP68: от −60 до +200 С

Вводы с защитой от микроорганизмов (только металлические) выполнены в соответствии с директивой департамента здравоохранения США об «экспулатации оборудования в медицинском и пищевом оборудовании». Конструктив вводов затрудняет их загрязнение и облегчает очистку, а специальная мембрана (TPE) препятствует попаданию микробов и бактерий внутрь устройства

Виды и применение кабельных вводов (гермовводов) при монтаже электропроводки

Гермоввод стал обыденностью. Без него не обходится ни один шкаф управления мощными электродвигателями или освещением. На первый взгляд это электротехническое изделие может показаться излишним. Но без применения гермоввода невозможно построить современное оборудование так, чтобы оно было надежным, безопасным и безотказным.

Для чего нужен герметичный ввод

Гермоввод предназначен для надежного и безопасного введения кабельных линий в шкафы электрических аппаратов и устройств. Его применение позволяет добиться следующих положительных эффектов:

  1. Изоляция кабеля защищена от механических повреждений. За счет гермоввода провод не касается острых и жестких краев электрического аппарата. Поэтому исключено повреждение его изоляции с последующим замыканием на стенки устройства.
  2. Место входа кабеля в корпус аппарата получается герметичным. Применение ввода защищает внутренние части шкафа от пыли и грязи.
  3. Надежное крепление кабеля. Гермоввод позволяет зафиксировать провод с помощью специального зажима. Поэтому кабель всегда будет оставаться на положенном месте.

Строение кабельного ввода

Гермоввод состоит из корпуса в виде трубки. Обычно он пластиковый. С обоих концов корпуса имеется резьба под гайку. Она предназначена для крепления гермоввода к корпусу электрического аппарата.

Внутри находится резиновая заглушка. Перед монтажом провода ее следует проколоть. Она гарантирует герметизацию места входа кабеля. На той части изделия, которая находится внутри электрощитка, есть цанговый зажим для провода. Он надежно удерживает кабель, и затягивается посредством гайки-колпачка.

Технические характеристики

От правильного выбора герметичного ввода зависит его последующая эксплуатация

Поэтому особое внимание следует уделить техническим характеристикам. К ним относятся:

  • материал корпуса (сталь, латунь, нейлон, полиамид);
  • диаметр и шаг наружной резьбы;
  • размеры гаек для фиксации как самого гермоввода, так и провода;
  • диапазон рабочих температур;
  • класс пыле- и влагозащищенности (IP54 или IP68);
  • цвет, который иногда указывает на назначение кабеля.

Классификация гермовводов

С точки зрения материала изготовления герметичные вводы бывают пластиковые (PG 36 или MG) и металлические (PG M или MG M). Их более подробные характеристики приведены в таблице.

Также кабельные вводы отличаются и по характеристикам окружающей среды. Здесь принято выделять два вида:

Выбор герметичного ввода

Правильный выбор гермоввода гарантирует его продолжительный срок эксплуатации и надежную фиксацию провода. При подборе необходимо ориентироваться на четыре критерия:

  1. Температура окружающей среды. В строении ввода есть уплотнитель. Если он выполнен из силикона, то такое изделие допустимо использовать при температурах до 120°C. Неопрен же выдерживает максимум 70°C.
  2. Материал гермоввода. В быту обычно используют пластиковые вводы. На производстве же предпочтительней модификации из нержавеющей стали. Они прочнее и не подвержены свойственному пластику высыханию.
  3. Габаритные размеры, диаметр отверстия под провод и шаг крепежной резьбы. Подбираются по месту в зависимости от сечения кабеля и отверстий под ввод.
  4. Степень защищенности. Самые герметичные изделия способны выдержать подводные испытания на большой глубине. Например, гермовводы от компании Hummel уверенно выдерживают давление до 9 бар и имеют класс защиты IP68. Но они стоят хороших денег. Дешевые модели просто защищают от пыли и капель воды.
  5. Взрывозащищенность. Среди российских производителей подобных гермовводов отмечается компания «ДКС». Данные изделия подходят для использования в помещениях со взрывоопасной средой.

Плюсы использования герметичного ввода

Гермовводы для кабелей существенно повышают защищенность оборудования от механических повреждений. Снижается риск случайного вырывания провода из шкафа распределительного устройства. Исключается перетирание кабеля об острые края просверленного под него отверстия. Все это в совокупности положительным образом сказывается на бесперебойности и безопасности оборудования.

Герметичный ввод обязательно присутствует на любом ответственном оборудовании. Его применение снижает затраты на ремонт и обслуживание электрических шкафов и разветвительных коробок.

Гермоввод следует выбирать, исходя из будущих условий эксплуатации. Самое главное, что стоит учесть при подборе — это влажность, запыленность и взрывоопасность помещения. В зависимости от этих факторов выбираются изделия с соответствующим классом защиты.

Выбор герметичного ввода

Правильный выбор гермоввода гарантирует его продолжительный срок эксплуатации и надежную фиксацию провода. При подборе необходимо ориентироваться на четыре критерия:

  1. Температура окружающей среды. В строении ввода есть уплотнитель. Если он выполнен из силикона, то такое изделие допустимо использовать при температурах до 120°C. Неопрен же выдерживает максимум 70°C.
  2. Материал гермоввода. В быту обычно используют пластиковые вводы. На производстве же предпочтительней модификации из нержавеющей стали. Они прочнее и не подвержены свойственному пластику высыханию.
  3. Габаритные размеры, диаметр отверстия под провод и шаг крепежной резьбы. Подбираются по месту в зависимости от сечения кабеля и отверстий под ввод.
  4. Степень защищенности. Самые герметичные изделия способны выдержать подводные испытания на большой глубине. Например, гермовводы от компании Hummel уверенно выдерживают давление до 9 бар и имеют класс защиты IP68. Но они стоят хороших денег. Дешевые модели просто защищают от пыли и капель воды.
  5. Взрывозащищенность. Среди российских производителей подобных гермовводов отмечается . Данные изделия подходят для использования в помещениях со взрывоопасной средой.

Разновидности и типы кабельных вводов

С глухой резинкой (только пластиковые) — кабельный ввод оснащен пластиковой мембраной (прокладкой) и может сохранять герметичность корпуса без протянутого кабеля. Для монтажа кабеля потребуется лишь проткнуть прокладку.

С защитой провода (пластиковые и металлические) — вводы со спиральной защитой кабеля от излома. Накидная гайка выполнена со спиралью на конце. Данные вводы применяют в приборах, испытывающих вибрационные нагрузки или механическое воздействие для дополнительной защиты кабеля от излома.

Мультиотверстные (пластиковые и металлические) — применяются в случае, если необходимо протянуть через гермоввод несколько проводов маленького сечения. Диапазон сечений проводов — от 3 до 9мм. Обеспечивают защиту — IP65 (пыленепроницаемые, защита от струи воды)
Вводы под плоский кабель (пластиковые и металлические) — применяется для ввода плоского кабеля в герметичный корпус, ширина кабеля может быть от 13 до 45мм, высота от 7 до 14мм. Обеспечивают защиту — IP65
С плоской гайкой (пластиковые и металлические) — для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Без уплотнителя резьбы кабельный ввод обеспечивает защиту IP54, с уплотнителем — IP65.

С зажимом на провод (только металлические) — Существует и серия металлических кабельный вводов с зажимом. Эту серию можно использовать, чтобы защитить кабель от перемещений при механических воздействиях.

EMC вводы (только металлические). — Для экранированных кабелей существует специально разработанная серия EMC кабельных вводов. Данная серия предназначена для электромагнитного экранирования кабельного ввода путем заземления на экранирующую оплетку кабеля. Заземление обеспечивается специальными лепестками гермоввода, которые надежно зажимают оплетку кабеля.

Экстра-большого сечения (только металлические) — Для очень больших сечений кабеля существует серия металлических гермовводов экстра-больших размеров от M63×1,5 до M90×2,0
Мини-кабельные вводы — Для применений в ограниченных пространствах можно использовать кабельные вводы серии мини. Диапазон размеров серии — от M6×1,0 до M12×1,5. Диапазон сечений кабеля от 2 до 8мм. Обеспечивает IP68 и может комплектоваться, помимо стандартных, уплотнителями EPDM или силиконовыми уплотнителями.

Вентиляционные кабельные вводы — линейка сальников для выравнивания давления в герметичных корпусах и защиты от образования конденсата. Модели имеют отверстия на корпусе и гидрофобную мембрану внутри. Подобный конструктив обеспечивает воздухообмен, но не пропускает влагу, тем самым сохраняя IP68 всего устройства.

Вводы с силиконовым уплотнителем (только металлические) — комплектуются прокладкой из силикона, что обеспечивает более широкий температурный диапазон работы кабельного ввода при сохранении IP68: от −60 до +200 С
Вводы с защитой от микроорганизмов (только металлические) выполнены в соответствии с директивой департамента здравоохранения США об «экспулатации оборудования в медицинском и пищевом оборудовании». Конструктив вводов затрудняет их загрязнение и облегчает очистку, а специальная мембрана (TPE) препятствует попаданию микробов и бактерий внутрь устройства

Что такое кабельный ввод? И для чего он нужен?

С помощью кабельного ввода (или сальниковой коробки) вы сможете безопасно проложить электрический провод через любой неподвижный элемент дома — это может быть корпус какого-либо устройства, поверхность мебели и даже целая стена.

Основной функцией кабельного ввода является защита изолирующего покрытия силового кабеля (https://msk.specstali.ru/catalog/Kabel/Silovoj_kabel/), который может быть поврежден механическим повреждением или острым инструментом. Также отметим, что рассматриваемое устройство позволяет лучше стабилизировать расположение кабеля, благодаря чему его невозможно разорвать или сломать из-за интенсивного изгиба.

Кабельный ввод применяется не только в строительстве домов. Его часто используют:

  • в производстве электрических приборов;
  • при прокладке кабелей на большие расстояния;
  • в проведении изоляции электросетей.

Для чего нужен герметичный ввод

Гермоввод предназначен для надежного и безопасного введения кабельных линий в шкафы электрических аппаратов и устройств. Его применение позволяет добиться следующих положительных эффектов:

  1. Изоляция кабеля защищена от механических повреждений. За счет гермоввода провод не касается острых и жестких краев электрического аппарата. Поэтому исключено повреждение его изоляции с последующим замыканием на стенки устройства.
  2. Место входа кабеля в корпус аппарата получается герметичным. Применение ввода защищает внутренние части шкафа от пыли и грязи.
  3. Надежное крепление кабеля. Гермоввод позволяет зафиксировать провод с помощью специального зажима. Поэтому кабель всегда будет оставаться на положенном месте.

Ввод электролинии в шкаф

Типы и классификация

Кабельный тестер

В основе классификации современных кабельных втулок лежат такие их характеристики, как материал изготовления, конструктивные особенности, предназначение.

В зависимости от материала изготовления, гермовводы бывают:

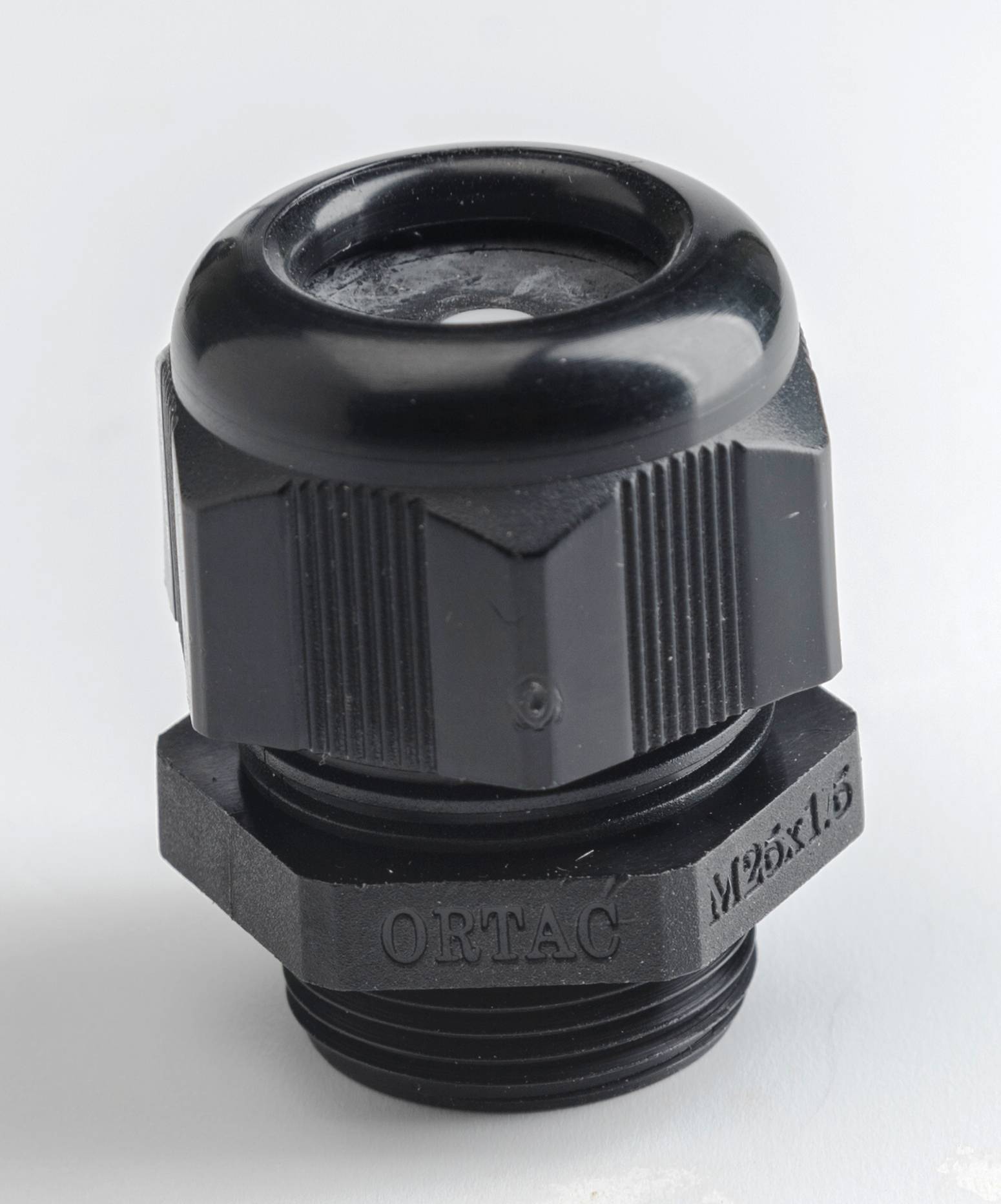

Пластиковые (маркируются английскими буквами PG либо MG) – изготавливаются из слаботлеющих негорючих полимерных материалов: полиамида или нейлона. Недорогие и обеспечивающие хорошую герметичность подключаемого электрооборудования они обладают при этом двумя существенными недостатками: при сильной затяжке резьбовая часть на корпусе втулки часто повреждается, в условиях наличия в воздухе взрыво,- или огнеопасных газовых смесей на корпусе и наружной гайке могут появиться трещины.


Пластиковый гермоввод

Металлические (маркируются английскими буквами PG-М либо MG-М) – данные кабельные втулки изготавливают из таких материалов, как нержавеющая сталь, латунь. Отличаются высокой прочностью, надежностью, широко применяются для подключения электрооборудования, эксплуатируемого в условиях большой концентрации в окружающем воздухе взрывоопасных газов и их смесей. По сравнению с аналогами из пластика, имеют один недостаток – достаточно высокую стоимость.


Металлический (нержавеющий) гермоввод

В зависимости от конструкции и сферы использования, гермовводы бывают:

  • Общепромышленные – применяются для защиты места ввода кабеля от механических повреждений, герметизации подключаемого оборудования;
  • Взрывозащищенные – защищают внешнюю среду, содержащую взрывоопасные газовые смеси, от искр и коротких замыканий, обеспечивают надежное заземление и фиксацию кабеля.

Важно! Недопустимо использование не обладающих высокой прочностью, герметичностью и надежностью общепромышленных гермовводов во взрывоопасных условиях

Кабельный ввод. Какой лучше выбрать?

Выбор того или иного изделия, безусловно, зависит от того, где мы собираемся его использовать. Если нужен ввод для защиты электрических устройств это почти наверняка будет резиновая модель, но если вы рассматриваете покупку кабельного ввода для мест с очень высокой температурой (напр

камины), обратите внимание на металлические сальники

Немаловажно подобрать устройство в соответствии с диаметром кабеля и местом установки. Важно учесть такие параметры, как:

  • размеры сальника;
  • диаметр его отверстия;
  • степень защиты от воды и пыли (особенно если вы планируете ремонт санузла или кухни).

Взрывозащищенные вводы (Ex)

Отдельная категория металлических вводов для применения во взрывоопасных зонах. Ключевое назначение гермоввода в таких условиях — не защитить от взрыва, как может показаться на первый взгляд, а препятствовать проникновению легковоспламеняющихся газов в устройство. Гермоввод не должен допускать утечку газа между уплотнителем и оболочкой кабеля. Состоит из корпуса, накидной гайки, одного или двух кабельных уплотнителей, резьбового уплотнителя и ответной гайки.

Взрывозащищенные вводы EX и акссесуары

В Российской практике взрывоопасные зоны делят на несколько видов в зависимости присутствия в этой зоне легко воспламеняющего вещества или пыли, образующей вместе с воздухом взрывоопасную смесь.

Зона 0 (Зона 20) Взрывоопасный газ (пыль) присутствует постоянно или втечение продолжительного времени

Зона 1 (Зона 21) — Взрывоопасный газ (пыль) постоянно не присутствует, но существует вероятность его появления в условиях нормального режима эксплуатации

Зона 2 (Зона 22) — Взрывоопасный газ (пыль) может появиться только в результате ошибок эксплуатации оборудования или поломки и присутствует непродолжительное время

Разновидности и типы кабельных вводов

С глухой резинкой (только пластиковые) — кабельный ввод оснащен пластиковой мембраной (прокладкой) и может сохранять герметичность корпуса без протянутого кабеля. Для монтажа кабеля потребуется лишь проткнуть прокладку.

С защитой провода (пластиковые и металлические) — вводы со спиральной защитой кабеля от излома. Накидная гайка выполнена со спиралью на конце. Данные вводы применяют в приборах, испытывающих вибрационные нагрузки или механическое воздействие для дополнительной защиты кабеля от излома.

Мультиотверстные (пластиковые и металлические) — применяются в случае, если необходимо протянуть через гермоввод несколько проводов маленького сечения. Диапазон сечений проводов — от 3 до 9мм. Обеспечивают защиту — IP65 (пыленепроницаемые, защита от струи воды)
Вводы под плоский кабель (пластиковые и металлические) — применяется для ввода плоского кабеля в герметичный корпус, ширина кабеля может быть от 13 до 45мм, высота от 7 до 14мм. Обеспечивают защиту — IP65
С плоской гайкой (пластиковые и металлические) — для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Без уплотнителя резьбы кабельный ввод обеспечивает защиту IP54, с уплотнителем — IP65.

С зажимом на провод (только металлические) — Существует и серия металлических кабельный вводов с зажимом. Эту серию можно использовать, чтобы защитить кабель от перемещений при механических воздействиях.

EMC вводы (только металлические). — Для экранированных кабелей существует специально разработанная серия EMC кабельных вводов. Данная серия предназначена для электромагнитного экранирования кабельного ввода путем заземления на экранирующую оплетку кабеля. Заземление обеспечивается специальными лепестками гермоввода, которые надежно зажимают оплетку кабеля.

Экстра-большого сечения (только металлические) — Для очень больших сечений кабеля существует серия металлических гермовводов экстра-больших размеров от M63×1,5 до M90×2,0
Мини-кабельные вводы — Для применений в ограниченных пространствах можно использовать кабельные вводы серии мини. Диапазон размеров серии — от M6×1,0 до M12×1,5. Диапазон сечений кабеля от 2 до 8мм. Обеспечивает IP68 и может комплектоваться, помимо стандартных, уплотнителями EPDM или силиконовыми уплотнителями.

Вентиляционные кабельные вводы — линейка сальников для выравнивания давления в герметичных корпусах и защиты от образования конденсата. Модели имеют отверстия на корпусе и гидрофобную мембрану внутри. Подобный конструктив обеспечивает воздухообмен, но не пропускает влагу, тем самым сохраняя IP68 всего устройства.

Вводы с силиконовым уплотнителем (только металлические) — комплектуются прокладкой из силикона, что обеспечивает более широкий температурный диапазон работы кабельного ввода при сохранении IP68: от −60 до +200 С
Вводы с защитой от микроорганизмов (только металлические) выполнены в соответствии с директивой департамента здравоохранения США об «экспулатации оборудования в медицинском и пищевом оборудовании». Конструктив вводов затрудняет их загрязнение и облегчает очистку, а специальная мембрана (TPE) препятствует попаданию микробов и бактерий внутрь устройства

Основные характеристики

Требования к телекоммуникационным шкафам и стойкам зависят от многих факторов: места расположения, климатических условий, вероятности механического повреждения и вандализма, количества единиц оборудования. Все эти моменты следует учитывать при выборе изделия.

Контроль доступа

Шкафы коммуникационные антивандальные устанавливают на улице. Они характеризуются такими особенностями:

  • внутренние дверные петли, стальная рама, отверстия для монтажа;
  • повышенная толщина металла;
  • устойчивый к механическим повреждениям замок.

Конструкции выпускают с различными запорными устройствами — надвижными, встроенными, а также замками с нажимным механизмом или встроенными в ручку. Для контроля доступа также применяют различные системы блокировки. В ряде случаев ТШ снабжают системой сигнализации.

Как выбрать уличный шкаф для газового баллона, советы

Вместимость

Глубина шкафа варьируется от 400 до 1300 мм. Правильно подобранной считается модель, глубина которой на 150 мм выступает за границы монтируемых устройств. При выполнении этого требования кабели безопасно размещаются в конструкции, а система вентиляции работает в правильном режиме.

Ширина 19-дюймовых телекоммуникационных шкафов составляет 600 или 800 мм. Для оборудования со стандартным креплением первого значения вполне достаточно. Выбор 800-миллиметрового шкафа объясняется наличием большого количества кабелей, которые размещают в расширенный проем между направляющими и боковой стенкой.

Высоту ТШ принято измерять в юнитах (1U = 44,45 мм). Эти же единицы используют применительно к телекоммуникационным устройствам. Например, шкаф с обозначением 42U подходит для установки ровно такого же количества единиц оборудования высотой 1U.

Настенные коммуникационные шкафы имеют ограничение по глубине — 600 мм, по высоте — 21U. Максимальная высота напольных конструкций достигает 48U

Планируя установку настенной модели, важно рассчитать вес шкафа вместе со всем оборудованием

Климатические факторы

Всепогодные телекоммуникационные шкафы предназначены для установки на открытом воздухе. Они оборудованы специальным фильтром от пыли, нагревательным элементом и вентиляторами для охлаждения. Температуру во многих современных моделях можно контролировать дистанционно. Особенности строения конструкции обеспечивают изоляцию от воды.

Для обозначения степени защиты ТШ принято использовать международную маркировку. IP68 — максимальный показатель, где первая цифра указывает на защиту от пыли, а вторая — от влаги. Стандарт IP20 предназначен для сухих и непыльных помещений без образования конденсата. Не сильно отличается IP21, но защищает от вертикальных капель.

Что собой представляет пожарный шкаф, требования безопасности

Для неотапливаемых помещений с повышенной влажностью и концентрацией пыли подходят телекоммуникационные шкафы с высокой степенью защиты — IP55, IP65, IP66. Последний вариант полностью исключает попадание пыли на оборудование, а также помогает предотвратить порчу устройств при временном затоплении.

Плюсы использования герметичного ввода

Гермовводы для кабелей существенно повышают защищенность оборудования от механических повреждений. Снижается риск случайного вырывания провода из шкафа распределительного устройства. Исключается перетирание кабеля об острые края просверленного под него отверстия. Все это в совокупности положительным образом сказывается на бесперебойности и безопасности оборудования.

Герметичный ввод обязательно присутствует на любом ответственном оборудовании. Его применение снижает затраты на ремонт и обслуживание электрических шкафов и разветвительных коробок.

Гермоввод следует выбирать, исходя из будущих условий эксплуатации. Самое главное, что стоит учесть при подборе — это влажность, запыленность и взрывоопасность помещения. В зависимости от этих факторов выбираются изделия с соответствующим классом защиты.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
