Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключения

Лучшие солнечные батареи для туристов

SW-H05

Это самая бюджетная из нашей подборки солнечная батарея, позволяющая заряжать телефоны, планшеты, электронные книги и другую технику. Однако стоит учесть, что ток заряда здесь всего 1 А, поэтому заряжаться будет устройство долго.

Эта солнечная панель представляет собой пластину с четырьмя кольцами на углах, с помощью которых можно закрепить ее на дереве или рюкзаке. Подходит для зарядки мобильных устройств на рыбалке, охоте или в автомобиле.

Goal Zero Nomad 7 Plus

Компактная туристическая панель оснащена монокристаллическим модулем мощностью 7 Вт. Она «одета» в герметичный корпус, который не боится дождя, снега и даже падения в реку. Устройство оснащено двумя USB разъемами: стандартным и для фирменного зарядного устройства Guide 10 Plus.

У солнечной батареи есть сетчатый карман, в который можно складывать заряжаемые устройства. Также конструкция оснащена петлями, которые крепятся на рюкзак, батарея может заряжаться прямо на рюкзаке. Здесь есть индикатор интенсивности заряда. Она показывает, насколько хорошо солнечные лучи попадают на панель.

ФСМ 14-МТ

Солнечная батарея состоит из 4 монокристаллических модулей общей мощностью 14 Вт. Максимальный ток заряда составляет 2,5 А. Она складывается в обычную сумку, которую можно положить в багажник автомобиля, велосипеда или положить в рюкзак.

КПД данного устройства составляет 18 % при условии попадания прямых солнечных лучей. Весит прибор всего 850 гр.

Topray Solar TPS-102-15

Это недорогая автомобильная солнечная батарея для зарядки аккумулятора. Если в дороге аккумулятор внезапно разрядился (хотя такого лучше не допускать),  данная солнечная панель позволит его зарядить. Общая мощность батареи составляет 15 Вт.

В комплекте с устройством сразу идут зажимы-крокодилы для аккумулятора и переходник под прикуриватель. Помимо автомобильного аккумулятора также можно заряжать электронные устройства.

Bio Lite Solar Panel 10+

Эта солнечная батарея представляет собой совокупность солнечного модуля и Power Bank емкостью 3000 мА*ч. С помощью нее можно зарядить различные гаджеты, причем заряжает она довольно быстро. Здесь два разъема: USB и microUSB.

Металлическая скоба, которой оборудована конструкция панели, позволяет выставить батарею на подставку. Правда стоит учесть, что панель монокристаллическая, а не аморфная, поэтому в пасмурную погоду она заряжаться не будет.

Советы электрика:

• Как найти фазу и ноль: простые и действенные способы
• Удлинители и тройники: как найти и починить неисправность?

Характеристики кремниевых солнечных батарей

Кварцевый порошок — это сырьевой материал для кремния. Данного материала на Урале и Сибири очень много, поэтому именно кремниевые солнечные панели есть и будут в большем обиходе, чем остальные подтипы.

Монокристалл

Монокристаллические пластины (mono–Si) содержат в себе синевато–темный цвет, равномерно размещенный на всей пластине. Для таких пластин применяется максимально очищенный кремний. Чем он чище, тем солнечные батареи имеют КПД выше и самую наибольшую стоимость на рынке таких устройств.

Преимущества монокристалла:

1. Наивысший КПД — 17–25%.
2. Компактность — задействование сравнительно с поликристаллом меньшей площади для развертывания оснащения в условиях тождества мощности.
3. Износостойкость — бесперебойная работа выработки электроэнергии без замены основных комплектующих обеспечивается за четверть века.

Недостатки:

1. Чувствительность к пыли и грязи — осевшая пыль не дает батареям работать со светом от светила и соответственно уменьшает КПД.
2. Высокая цена равна увеличенному сроку окупаемости.

Так как mono–Si нуждаются в ясной погоде и лучах Солнца, панели устанавливаются на открытых местах и поднятые на высоту. Насчет местности, то предпочтение отдается местности, в которой ясная погода обыденность, а количество солнечных дней приближено к максимальному.

Поликристалл

Поликристаллические пластины (multi–Si) наделены неравномерным синим окрасом из–за разнонаправленности кристаллов. Кремний не настолько чист, как в используемых mono–Si, поэтому КПД несколько ниже, вместе со стоимостью таких солнечных батарей.

Положительные факты поликристалла:

1. Коэффициент полезного действия 12–18%.
2. При неблагоприятной погоде КПД лучше, чем у Mono–Si.
3. Цена данного агрегата меньше, а сроки окупаемости намного ниже.
4. Ориентация на солнце не принципиальна, поэтому можно размещать их на крышах различных строений.
5. Длительность эксплуатации — эффективность поглощения энергии и аккумулирования электричества падает до 20% спустя 20 лет непрерывной эксплуатации.

Недостатки:

1. КПД уменьшен до 12–18%.
2. Требовательность к месту. Для развертывания нормальной станции выработки электроэнергии нужно больше места, чем при задействовании батареи из монокристалла.

Аморфный кремний

Технология производства панелей существенно отличается от предыдущих двух. В приготовлении задействованы горячие пары, опускающиеся на подложку без образования кристаллов. При этом используется меньше производственного материала и это учитывается при формировании цены.

Преимущества:

1. Коэффициент полезного действия — 8–9% во втором поколении и до 12% в третьем.
2. Высокий коэффициент полезного действия при не совсем солнечной погоде.
3. Возможность использования на гибких модулях.
4. Эффективность батарей не падает вниз при повышении температуры, что позволяет монтировать их на всякие поверхности с нестандартной формой.

Основным недостатком можно считать меньший КПД (если сравнивать с иными аналогами), в связи с чем требуется большая площадь для получения сопоставимой отдачи от оборудования.

Преобразование световой энергии

В настоящее время использование энергии Солнца стало актуальной задачей. Ведь это самый дешевый и экологически чистый способ получения электроэнергии и тепла. По сравнению с ТЭС, конечная цена электроэнергии для потребителя обходится на 80% дешевле. Потребность в альтернативных источниках недорогой электроэнергии повысила спрос на солнечные батареи, а конкуренция между производителями дала стимул научным разработкам новых технологий.

Существует 3 способа преобразования световой энергии, которые уже широко применяются по всему миру.

Солнечные коллекторы

Это самый простой способ с применением недорогого оборудования. Принцип действия заключается в нагревании воды Солнцем. Такие установки до недавнего времени применялись в основном только в жарких странах для горячего водоснабжения. Современные коллекторы, произведенные в России, рассчитаны для эксплуатации в северных регионах. При температуре на улице — 10°C в ясную погоду они нагревают воду до 80-90°C.

Солнечные реакторы

Сравнительно новая технология, которая активно внедряется в Германии. Изначально установка была задумана для получения дешевого водорода без причинения вреда окружающей среде. Сам водород ‒ это самое экологическое топливо. В отличие от углеводородов, продукт его сгорания ‒ обыкновенный водяной пар (H₂ + 0,5 O₂ → H₂O). В ходе разработок был получен целый энергетический комплекс, способный обеспечить частное хозяйство электроэнергией, горячим водоснабжением и отоплением. В хорошую погоду электроэнергию вырабатывают батареи, а излишки энергии расходуются на получение водорода. При недостатке генерированного электричества, в ход пускается накопленный водород. Ведущие производители таких комплексных систем ‒ это компании HPS Home Power Solutions GmbH и CNX Construction.

Солнечные панели

Прямое преобразование энергии Солнца в электрическую постоянно совершенствуется и расширяется. Стремительный рост внедрения СЭС подтверждается статистикой. В 2005 общая мощность солярных проектов составляла всего 5 ГВт, а уже в 2014 – 150 ГВт. Сегодня в мире существует множество таких электростанций, самые крупные из которых:

• «Топаз», Калифорния – 1096 МВт;
• «Agua Caliente», Аризона – 626 МВт;
• «Mesquite», Аризона – 413 МВт;
• «Solar Ranch», Калифорния – 399 МВт;
• «Хуанхэ», Цинхай – 317 МВт;
• «Каталина», Калифорния – 204 МВт;
• «Xitieshan», Цинхай – 150 МВт;
• «Нинся Qingyang», Нинся – 150 МВт;
• «Перово», Крым – 133 МВт;
• «Серебро», Невада – 122 МВт.

В России в настоящий момент работает 23 СЭС общей мощностью 250,318 МВт. К тому же применяемое оборудование постоянно модернизируется, а мощности наращиваются.

Кроме крупномасштабных энергетических проектов, солнечные батареи все больше применяются в быту и в различного рода устройствах. Их устанавливают на крышах частных домов, на опорах уличного освещения, встраивают в портативные зарядные устройства, вычислительную технику и автономные приборы освещения для придомовой территории.

Среди самых необычных решений можно отметить велодорожку в Нидерландах и километровый участок автодороги во Франции, выполненные с покрытием из фотоэлементов, а в Корее разработали батарею-имплантат. Он в 15 раз тоньше волоса, предназначен для вживления под кожу и способен питать имплантированные приборы.

Принцип действия

Светоприёмная панель состоит из ячеек (модулей), которые выполняются из двуслойного полупроводникового материала, обладающего свойством фотопроводимости. Верхний слой полупроводника типа «n» имеет отрицательный потенциал, а нижний типа «p» ‒ положительный. При попадании на верхний слой лучей света происходит внешний фотоэффект. Другими словами, полупроводник «n» начинает отдавать электроны. В это же время нижний слой «p», наоборот, способен захватывать электроны. Таким образом, если замкнуть цепь, подсоединив нагрузку к слоям, электроны, покинувшие верхний слой, устремятся через нагрузку к нижнему слою. Затем через p-n переход опять возвращаются в верхний слой.

Солнечные панели на основе кремния

Наибольшей популярностью пользуются элементы, основой которых является моно-кристаллический кремний. Производство осуществляется методом литья, а новые технологии дают возможность получать совершенно чистые кристаллы кремния. Твердение расплава происходит во взаимодействии с кристаллической затравкой.

В процессе охлаждения и застывания образуются цилиндрические монокристаллы, диаметр которых составляет от 13 до 20 см, а длина – 2 м. Стержни разрезаются на отдельные части. Толщина каждого кружка выдерживается в пределах 0,2-0,4 мм. Из этих кружочков образуются ячейки. Для одной панели их оптимальное количество составляет 36 единиц.

Наиболее качественные кристаллы позволяют увеличить КПД до 19%. В таких монокристаллах атомы сориентированы таким образом, что подвижность электронов заметно возрастает. Весь кремний пронизан металлической сеткой, выполняющей функцию электродов. Для установки панели предусмотрена алюминиевая рамка, после чего модуль закрывается противоударным защитным стеклом. Полученная поверхность бывает черного или темно синего цвета.

Монокристаллические кремниевые солнечные батареи отличаются надежностью и долговечностью. Расчетный срок эксплуатации составляет 50 лет. Отсутствие движущихся деталей существенно упрощает монтаж. Они используются в районах с большим количеством солнечных дней, где обычное энергоснабжение работает с перебоями. Высокая эффективность панелей определяется их высокой стоимостью. В большинстве случаев их использование экономически выгодно и целесообразно.

В более дешевых батареях используется мультикристаллический кремний, в состав которого входят различные монокристаллические решетки, собранные в случайном порядке. Срок эксплуатации таких устройств планируется не более 25 лет, а их КПД и стоимость гораздо ниже, чем у классических панелей.

Существует еще один вариант солнечных батарей, в которых использовались элементы поликристаллического кремния. Он также отличается низкой стоимостью, а его кристаллы находятся в агрегатном состоянии, обладают различной формой и ориентацией. В отличие от монокристаллов, они окрашены в собственный ярко синий цвет. Производство таких компонентов постоянно совершенствуется и в настоящее время их параметры лишь незначительно отличаются от лидирующих конструкций.

Производство поликристаллов осуществляется путем медленного охлаждения кремниевой субстанции. Процесс изготовления быстрый и дешевый, однако КПД таких панелей получается достаточно низким. Причина заключается в образовании внутренних поликристаллов, снижающих эффективность батарей.

На что обращать внимание при выборе солнечных панелей

В связи с тем, что использование энергии Солнца в бытовых целях еще не стало привычным делом, и выбор солнечных панелей вызывает определенные сложности, предлагаем перечень наиболее важных параметров

Итак, при покупке такого модуля стоит обратить внимание на следующие пункты:. производитель

производитель.

Важно обратить внимание, как долго данный производитель представлен на рынке данного товара, и какой у него объем производства. Чем дольше производитель работает в этой отрасли, тем больше ему можно доверять

область использования.

Для каких целей будет использоваться полученная энергия: для зарядки мелкой техники, для электроснабжения крупных электроприборов, для освещения или для полноценного электроснабжения дома. Именно от того, для каких целей покупается солнечный модуль, зависит выбор выходного напряжение и мощности панелей.

напряжение.

Для мелких электроприборов достаточно 9 В, для зарядки смартфонов и ноутбуков – 12-19 В, а для обеспечения всей энергосистемы дома – 24 В и более.

мощность.

Данный параметр рассчитывается на основе среднесуточного энергопотребления (сумма потребляемой энергии всей техникой за день). Мощность солнечных панелей должна с некоторым запасом перекрывать потребление.

качество фотоэлектрических элементов.

Существует 4 категории качества фотоэлементов, из которых состоит солнечная панель: Grad A, Grad B, Grad C, Grad D. Естественно лучше всего первая категория – Grad A. Модули этой категории качества не имеют сколов и микротрещин, однородны по цвету и структуре, имеют набольший КПД и практически не подвержены деградации.

срок службы.

Срок службы солнечных панелей варьируется от 10 до 20 лет. Конечно, длительность полноценной работы такой энергосистемы зависит от качества батарей и правильности их установки.

дополнительные технические параметры.

Наиболее важными являются КПД, толеранс (допустимое отклонения по мощности), температурный коэффициент (влияние температуры на производительность батареи).

Разобравшись в основных технических характеристиках, предлагаем вам рейтинг лучших солнечных панелей в 2022 году.

Подбор контроллера по типу АКБ

Различные по типу АКБ необходимо заряжать по различным программам зарядки. Это связано с различным химическим составом аккумуляторов. Программы зарядки имеют разные алгоритмы заряда. В соответствии с выбранной программой зарядки акб контроллер заряда регулирует напряжение и силу тока в установленном диапазоне. Современные контроллеры заряжают контроллеры по технологии широтно-импульсной модуляции, такие контроллеры называются ШИМ(PWM) контроллеры. Причем более дорогие контроллеры, которые называются MPPT, использующие технологию поиска точки максимальной мощности от массива солнечных батарей тоже заряжают аккумуляторы по технологии ШИМ. Сначала MPPT контроллер отбирает максимальную мощность, а далее используя ШИМ преобразователь, заряжает акб в соответствии с установленной программой зарядки.

В зависимости от имеющихся аккумуляторов, необходимо выбрать контроллер, имеющий программу заряда именно для вашего типа акб. Рассмотрим основные типы АКБ и условия их заряда:

1) Свинцово-кислотные с жидким электролитом. Заряжаются обычно напряжением не выше 14-15 вольт, можно и выше до 17 вольт, но электролит быстро закипит и начнется процесс его выкипания и разрушения пластин, поэтому придется безотрывно следить за процессом заряда и при начале образования пузырьков, все равно опустить напряжение до 14 вольт, или отключить заряд и дать остыть аккумулятору. Также такие аккумуляторы при заряде выделяют взрывоопасный газ, поэтому их необходимо заряжать с открытыми клапанами и в хорошо вентилируемом помещении.

2) Свинцово-кислотные герметичные с загущенным или абсорбированным электролитом. Это аккумуляторы, изготовленные по технологии GEL и AGM. Данные аккумуляторы необходимо заряжать напряжением не выше 14 вольт. Это связано с тем, что если начнется процесс нагрева, загущенного или абсорбированного электролита, то структура электролита начнет разрушаться, и потеряет свои свойства, причем в отличии от жидко-кислотных, электролит невозможно поменять или восстановить.

3) Щелочные АКБ. Требуют заряд напряжением от 10В до 17В, необходимо следить за процессом заряда.

4) Никелевые

5) Литиевые, имеют в составе специальный блок управления зарядом.

Простые контроллеры заряда имеют одну или две программы зарядки для свинцово-кислотных акб для негерметичных жидкостных и для герметичных GEL или AGM аккумуляторов.

Виды солнечных панелей

Солнечная панель представляет собой объединенные между собой фотоэлектрические элементы, которые преобразуют энергию Солнца в электрический ток.

По технологии производства фотоэлементов все солнечные панели делятся на две большие группы: кремниевые и пленочные. Их типы и особенности будут рассмотрены ниже в таблице.

Группа	Тип	Особенности	КПД, %
Кремниевые	Монокристаллические (mono-Si)	Представляют собой один кристалл кремния. Имеют квадратную форму с округленными углами. Цвет серый или от черного до синего (с антиотражающим покрытием). Лучше всего преобразуют прямое солнечное излучение. Самые дорогие.	от 15 до 22
Кремниевые	Поликристаллические (poly-Si)	Блок кристаллов кремния соединенные между собой. Имеют квадратную форму. Цвет серебристо-серый или синий (с антиотражающим покрытием). Поглотительная способность прямого солнечного излучения хуже. Лучше использовать для выработки энергии из рассеянного излучения. Дешевле, чем монокристаллы.	от 12 до 18
Кремниевые, пленочные	Аморфные	Занимают промежуточное положение, т.к. изготовлены из кремния, но в виде пленки. Представляют собой напыление полупроводника из кремния на основу. Удобны в использовании. В течение полугода-года выгорают на солнце, в связи с чем, снижается их мощность.	от 5 до 6
Пленочные	На основе теллурида кадмия	Имеют вид пленки, которая наносится на стекло. Зеркального темно-зеленого или черного цвета. Чаще применяется в космосе и на орбите Земли. Токсичны: выделяют вредный кадмий. Сложная утилизация.	от 10 до 12
Пленочные	На основе CIGS (селенида меди-индия)	Имеют вид пленки, полупроводником в которой используется селенид меди-индия. Цвет от темно-серого до черного. Подвержены коррозии.	от 15 до 20
Пленочные	Полимерные	Имеют вид очень тонкой пленки. Дешевые в производстве, не выделяют вредных веществ.	от 5 до 6

Теперь, ориентируясь в видах солнечных панелей, рассмотрим, в каких областях жизнедеятельности человека применяется каждый из них.

Тонкопленочные CdTe батареи

Тонкопленочные CdTe батареи

Солнечные батареи на основе теллурида кадмия (CdTe) могут стать реальной альтернативой кремниевым элементам. В настоящее время они демонстрируют эффективность преобразования, в среднем, на 20% выше аналогичных аморфных кремниевых при стоимости на 20% ниже. Достигается это за счет уникальных характеристик полупроводника, обеспечивающую оптимальную ширину запрещенной зоны.

Изготавливаются такие панели путем нанесения слоя полупроводникового материала на тонкие пленки. Технология пока доступна ограниченному кругу производителей, однако серийный выпуск таких батарей уже налажен американской компанией First Solar.

Предложения на рынке солнечных батарей для туризма

Все предложения делятся на два класса – жесткие модули на кристаллическом кремнии и гибкие тонкие пленки.

Жесткие панели.

Представлены наиболее широким диапазоном мощности. Могут применяться для всех видов выездного туризма, включая временную стационарную установку солнечной электростанции при отдыхе в кемпингах. В нашем магазине много вариантов таких моделей, например:

• 15 ватт – 1230 руб.;
• 30 ватт – 2021 руб.;
• 50 ватт – 3700 руб.;
• 100 ватт – 5770 руб.;
• 150 ватт — 6380 руб.;
• 200 ватт – 6600 руб.

Гибкие компактные солнечные батареи для пешего туризма.

Гибкие солнечные панели чрезвычайно популярны своей универсальностью и самыми разнообразными конструктивными вариантами исполнения. Не обладают большой мощностью, но очень легкие и удобны в транспортировке.

Например, складная «гармошка» или рулон легко умещаются даже в небольшой рюкзак. Зато при стандартном КПД более 20% и возможности развернуть общее «полотно» на 7-8 квадратных метров может выдавать до 140-160 Вт/час при ярком солнце.

Сверхмалые «носимые».

Могут использоваться прямо «на ходу». Встраиваются в сумки, рюкзаки, пояса, предметы одежды и даже обувь. Благодаря выведенным разъемам способны заряжать любые гаджеты, не требуя остановок. Из наиболее популярных брендов следует отметить:

• раскладываемая «гармошка» SOLARMONKEY ADVENTURER – 6 Вт, 270 грамм;
• карманная модель Goal ZeroNomad7 – 7 Вт, 495 грамм;
• пластины на сумки Fuse Voltaic Systems – пленочные, 6 Вт, 600 грамм (опционально в комплекте мини АКБ на 4 тыс. А*ч).
• SOLAR и SCN-4/6 от китайских и C3У2-БCA7.5 отечественного российского производства.

Выбор

Одним из важных критериев выбора являются климатические условия местности, в которой будут установлены гелиопанели. Учитывается количество солнечных дней в году и длина самого дня. Исходя из этих данных, определяется мощность электроэнергии, которую должна вырабатывать батарея в час или сутки. Для северных районов подойдет текстурированное стекло, оно эффективно справляется с работой даже в пасмурные дни. Модули из микроморфного кремния не требуют точной ориентации на солнце, их суммарная годовая мощность превосходит другие тонкопленочные батареи. На них часто останавливают свой выбор жители районов с малой освещенностью.

Выбирая модуль для дома, необходимо продумать, какие электроприборы будут востребованы, хватит ли для них мощности предполагаемой покупки.

При покупке учитывается тип конструкции, материал, толщина фотоэлемента, производитель модуля – все это влияет на цену, качество и длительность работы. Не обязательно переплачивать за иностранные бренды, хорошо себя зарекомендовали модули российского производства, ориентированные на наши климатические условия.

Для расчета количества модулей, следует учитывать, что семья из 4 человек, в среднем, потребляет 200–300 кВт электроэнергии в месяц. Солнечные панели вырабатывают с одного квадратного метра примерно от 25 Вт до 100 Вт в сутки. Для полного удовлетворения дома в потребностях электричества, понадобится 30–40 секций. Оснащение солнечными батареями обойдется семье около 10 тысяч долларов. Устанавливать панели следует на южную сторону крыши, куда попадает максимальное количество солнечных лучей.

Чтобы определиться с выбором, следует понять, какой тип модуля больше подходит покупателю:

• Монокристаллические фотоэлементы стоят 1,5 доллара за Вт. Они имеют меньшие размеры и более эффективны, чем другие виды подобных батарей. Их общее покрытие занимает меньше места. Учитывая мощность и качество, лучше сделать выбор в их пользу. Единственным минусом является высокая стоимость.
• Поликристаллические батареи стоят 1,3 доллар за Вт. По мощности они уступают монокристаллическим, но и оцениваются дешевле. Бюджетные возможности привлекают покупателей, к тому же последние разработки подобных батарей сильно приблизили их КПД к монокристаллическим аналогам.

• Солнечные тонкопленочные панели имеют меньше мощности на один квадратный метр, чем предыдущие модели. Ситуацию выравнивает появление на рынке модулей из микроморфного кремния. Они вырабатывают хорошую суммарную мощность за годовой отрезок времени, отлично себя зарекомендовали в работе видимого и инфракрасного спектра. Для них не важна привязанность к солнечным лучам. Срок эксплуатации батарей составляет 25 лет. Модули имеют недорогую технологию производства, это сказалось на их стоимости – 1,2 доллара за Вт.
• Большой интерес представляет собой гибридная панель, так как она генерирует тепловую и электрическую энергию. Конструкция соединяет в себе коллектор тепла и элементы фотоэлектрической батареи.

По описанию солнечных батарей видно, что для территорий с малой освещенностью больше подойдут панели микроморфного кремния, южные районы могут воспользоваться поликристаллическими батареями. Для тех, кто не стеснен материально, отличным выбором станут более мощные монокристаллические фотоэлементы.

Сегодня еще остаются претензии к гибким солнечным панелям, но завтрашний день, несомненно, за ними. Их активное усовершенствование приводит к снижению стоимости, они уверенно вытесняют кристаллические аналоги из промышленной и бытовой сферы деятельности человека.

Инструкция по монтажу гибких солнечных батарей

Первым шагом становится масштабное планирование, включающее в себя проектирование системы на основе расчета необходимой мощности.

Расчет количества панелей

В основу проектирования закладывают следующие данные:

• суточную интенсивность использования энергии;
• емкость задействованных аккумуляторов;
• общую номинальную производительность фотоэлементов;
• количество модулей.

Легче всего определиться с потреблением электроэнергии: достаточно посчитать запросы всех эксплуатируемых электроприборов, необходимые данные указываются на их маркировке. В соответствии с полученным значением приобретают инвертор – устройство, добывающее из постоянного тока переменный с заданным параметром частоты. Прибор подбирают с запасом минимум 0,5 кВт.

Следующий шаг – расчет аккумуляторных батарей исходя из того, какая получилась суммарная мощность потребителей с учетом 40% минимального их заряда. Количество солнечных панелей определяют, ориентируясь на регион и приоритетные модели оборудования.

Особенности размещения

При проектировании следует помнить, что гелиосистемы при нагревании рабочих компонентов функционируют менее эффективно. В частности, летом, когда панели раскаляются, они продуцируют меньше энергии, чем зимой – в холодные месяцы в солнечные дни фотоэлементы улавливают больше света для дальнейшей его переработки.

Размещение гибких солнечных панелей

С учетом того, что положение солнца в течение дня меняется, модули монтируют универсально – с южной стороны, наклонив не более чем на 40 градусов.

Последовательность монтажа

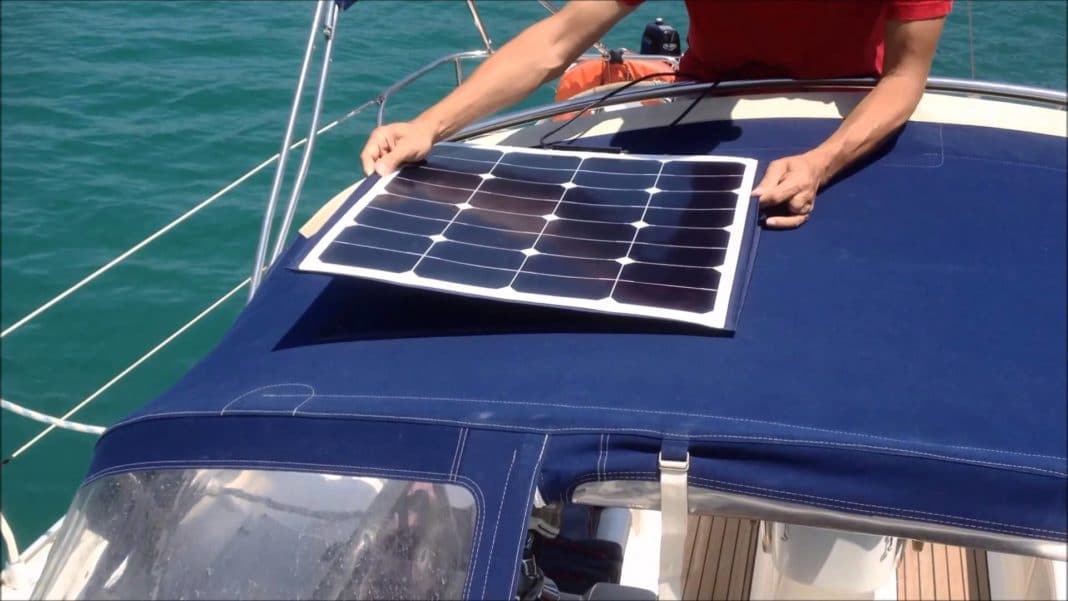

Гибкие солнечные панели в рулоне доступны для самостоятельного монтажа. В зависимости от климатических особенностей региона их размещают поверх кровельного пирога, на отдельно стоящих вспомогательных сооружениях, на фасаде объекта, притом решения можно комбинировать.

Чаще всего монтаж гелиосистемы производится на крыше. В тех случаях, когда конфигурация и габариты кровли не способствуют надежному размещению модулей, возводят вспомогательный каркас и на него крепят панели. Подобные проекты увеличиваются по стоимости, но они оптимальны, если крыша труднодоступна, имеет сложный рельеф. Фасад в качестве локации для модулей рационален в тех случаях, когда крыша имеет недостаточную площадь. Модули становятся элементом дизайнерской схемы, выполняют роль дополнительного украшения объекта.

Фотоэлектрические элементы покрываются с изнаночной стороны слоем липкой субстанции смолянистого происхождения. Для монтажа необходимо удалить с панели защитную пленку, чтобы можно было ее приклеить на выбранном участке. Площадку предварительно качественно зачищают и промывают. В процессе установки изделий не нужны специализированные элементы, обязательным требованием является лишь соблюдение мер безопасности. Следует придерживаться предлагаемой производителем схемы подключения компонентов, чтобы была соблюдена их последовательность.

Гелиомодуль оснащается с одного края парой выведенных проводов, поэтому каждое изделие нужно размещать таким образом, чтобы данные кабели в дальнейшем было проще соединить одной шиной, тем самым обеспечив последовательное подключение.

www.joom.com, pechiexpert.ru, sovet-ingenera.com, stroy-podskazka.ru

Типы фотоэлектрических преобразователей

В промышленности существует классификация солнечных батарей по типу устройства и применяемого фотоэлектрического слоя.

По устройству делятся на:

• панели из гибких элементов, они же гибкие;
• панели из жестких элементов.

При развертывании панелей чаще всего используются гибкие тонкоплёночные. Они укладываются на поверхность, игнорируя некоторые неровные элементы, что делает данный тип устройства — более универсальным.

По типу фотоэлектрического слоя для последующего преобразования энергии панели делятся на:

1. Кремниевые (монокристалл, поликристалл, аморфные).
2. Теллурий–кадмиевые.
3. Полимерные.
4. Органические.
5. Арсенида–галлиевые.
6. Селенид индия– меди– галлиевые.

Хотя разновидностей множество, львиную долю в потребительском обороте имеют кремниевые и теллурий–кадмиевые солнечные панели. Эти два типа выбирают из–за соотношения кпд/цена.

Подбор контроллера по максимальной нагрузке, зарядному току акб и по количеству акб

Одним из важных аспектов выбора контроллера является максимальная выходная мощность контроллера, которая должна учитываться как со стороны контроллера, так и со стороны акб. Рассмотрим почему.

Допустим, имеем комплект акб большой емкости. Соответственно чтобы зарядить данные акб в течение дня, контроллер должен выдавать необходимую мощность, ну и мощность подключенных солнечных батарей должна быть, естественно, не меньшей. Если мощность контроллера и массива солнечных батарей будет меньше, то акб не успеют зарядиться в течение дня, и при постоянной нагрузке разрядятся еще больше, и так каждый раз, что скажется на их последующем ресурсе.

Если подключенные акб к солнечному контроллеру имеют маленькую емкость. Для современных контроллеров эта проблема уже не актуальна, но стоит рассмотреть такой вариант

На старых или простых контроллерах очень важно было подобрать контроллер, мощность которого с равной мощностью солнечных батарей позволят в течение дня зарядить акб, разряженный за ночь, и обеспечить питанием дневные электрические нагрузки. Для аккумуляторных батарей максимальный зарядный ток не должен превышать 30% от номинала емкости, если акб имеет емкость 100АЧ, то зарядный ток не должен превышать 30 Ампер

Если же мощность солнечной системы была бы избыточна, то контроллер продолжал бы заряжать акб даже после полного их заряда, не опуская зарядный ток и напряжение, что приводило к закипанию электролита, его кипению, вскипанию и порче аккумулятора. Современные контроллеры имеют встроенный компьютер, который следит за параметрами акб, имеет программу заряда, управляемые реле отключения, а также может регулировать ток и напряжение заряда.
