Гидравлический расчет системы отопления на конкретном примере

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

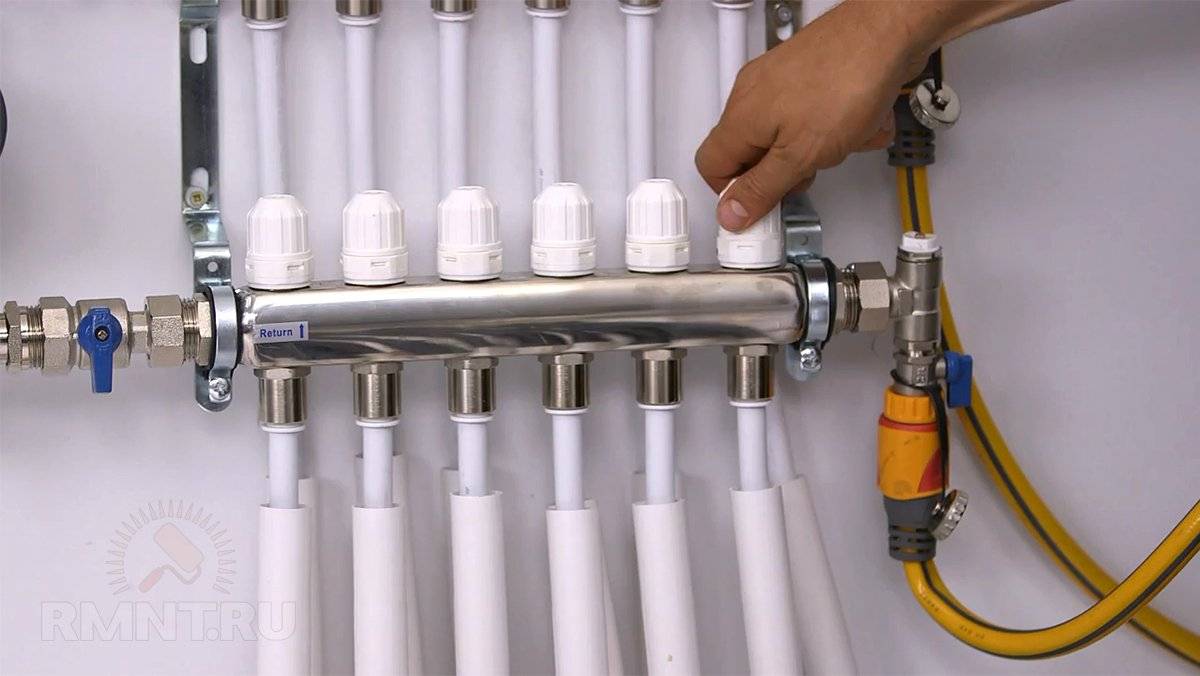

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

• HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
• DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
• «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Видео на тему

Гидравлический расчет двухтрубной системы отопления

Приготовил виделекцию, о том, как подбирать диаметр трубопровода и подобрать насос.

Показал, как можно подобрать не правильный диаметр, который приведет к плохой работе системы.

Также показал, как рассчитываются и подбираются радиаторы для системы отопления на низкую температуру теплоносителя. Показал, как меняется расход, если Вы поставите термостатический клапан для радиатора.

Преимущество сопротивления термостатического клапана со стороны сантехников не оценено!

Есть формулы перерасчета и многое другое по теории расчета.

Не можете посмотреть видео?

Сегодня разберём, как произвести гидравлический расчёт системы отопления. Ведь по сей день распространяется практика проектирования отопительных систем по наитию. Это в корне неверный подход: без предварительного расчёта мы задираем планку материалоёмкости, провоцируем нештатные режимы работы и лишаемся возможности добиться максимальной эффективности.

Гидравлический расчёт

Что же такое гидравлический расчет? Многие ломают голову в поисках этих самых гидравлических расчетов, я сам, когда первый раз услышал, пытался понять, что же это такое. Но так и не понял, пока не познакомился с интересной книжкой по гидравлике. Что за волшебные приемы там делают? Какие законы там протекают?

А специалисты нам не рассказывают, да и в интернете ищешь и не понимаешь, как это все понять. Одни фирменные специалисты пользуются этим термином: Гидравлический расчет. Типа они там считают, делают гидравлические расчеты.

Вообще наука эта сложная. Мне пришлось ее изучить вдоль и поперек от корки до корки. Но даже сейчас на практических приемах до сих пор получаю бесценный золотой опыт в этом направлении.

У меня уже имеются готовые разработанные алгоритмы гидравлических расчетов. И я делюсь этими знаниями и возможностями с вами абсолютно бесплатно! Хочу лишь одного, чтобы Вы полюбили эту науку, так как люблю ее я. И очень хочу, чтобы отзывы и комментарии приходили намного чаще. Чтобы Вы входили в какой-нибудь диалог со мной, и поправляли меня. Только так я смогу развиваться для Вас еще больше.

Гидравлический расчет – это расчет, при котором производятся все вычислительные формулы из науки “Гидравлики”. Эти расчеты обычно необходимы в каких-то определенных областях, где происходят такие процессы как:

Нахождения жидкости или газов под давлением

Распределение жидкости или газов в пространстве

Гидравлика — наука, изучающая равновесие и движение жидкости, а также ее взаимодействие с твердыми телами, погруженными в нее, и твердыми поверхностями, граничащими с жидкостью.

В каких случаях необходим гидравлический расчет?:

-Когда необходимо вычислить расход жидкости

-В системах отопления рассчитывают благоприятные течения жидкости

-В водяных потоках вычисляют потери напора

-Подбор длины трубопровода

-Когда необходимо понять суть давления жидкости и как давление использовать в свою пользу.

-При разработке гидравлического пресса

-Также существуют гидро-усилители руля, в которых тоже используется закон гидравлики

И многое много другое, что касается гидравлики.

Так что теперь Вы в курсе, что такое гидравлический расчет и сами сможете гордо сказать себе:

“Я произвожу гидравлический расчет. “

Но после того как познакомитесь с моими бесплатными статьями и сами попытаетесь, что-нибудь посчитать.

Вы наверно услышите еще такие сочетания слов:

Гидравлический расчет трубопроводов

Гидравлический расчет сети

Гидравлический расчет отопления

Гидравлический расчет тепловых сетей

Что касается выше описанных сочетаний слов, то в какой-то степени эти слова пустышки (какие-то абстрактные сочетания слов). Необходимо знать конкретно, что нужно для Вас:

Потери напора в трубе

Вот примерно такие вопросы Вы должны себе задавать, а не завуалированными словами типа гидравлических расчетов.

Мои разработанные статьи универсальные, в моих статьях Вы найдете множество полезных расчетов.

Цель и ход выполнения расчета

Конечно, за результатами можно обратиться к специалистам либо воспользоваться онлайн-калькулятором, коих хватает на всяких интернет-ресурсах. Но первое стоит денег, а второе может дать некорректный результат и его все равно надо проверять.

Так что лучше набраться терпения и взяться за дело самому. Надо понимать, что практическая цель гидравлического расчета – это подбор проходных сечений труб и определение перепада давления во всей системе, чтобы верно выбрать циркуляционный насос.

Общая схема расчета выглядит таким образом:

• подготовка аксонометрической схемы: когда уже выполнен расчет отопительных приборов, то известна их мощность, ее надо нанести на чертеж возле каждого радиатора;
• определение расхода теплоносителя и диаметров трубопроводов;
• расчет сопротивления системы и подбор циркуляционного насоса;
• расчет объема воды в системе и вместительности расширительного бака.

Любой гидравлический расчет системы отопления начинается со схемы, нарисованной в 3 измерениях для наглядности (аксонометрия). На нее наносятся все известные данные, в качестве примера возьмем участок системы, изображенный на чертеже:

Принцип действия

Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.

Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.

Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.

Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами

Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.

Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.

Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.

О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?

Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.

Циркуляция теплоносителя и конструкция расширительного бачка

Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:

Организация конвективной (естественной) циркуляции

В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.

Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой

У этого варианта есть два преимущества:

1. Энергонезависимость.
2. Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.

Недостатков больше:

• длительная раскачка;
• необходимость применять трубы большого диаметра;
• работа котла на предельном режиме (теплоноситель успевает сильно остыть);
• необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.

Перекачивание с помощью насоса

Используются специальные насосы, называемые циркуляционными.

Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).

Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.

Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.

Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.

Современные отопительные элементы

Крайне редко можно сегодня увидеть дом, в котором отопление выполняется исключительно воздушными источниками. К ним можно отнести электрические отопительные приборы: тепловентиляторы, радиаторы, УФО, тепловые пушки, электрические камины, печи. Рациональнее всего использовать их в качестве вспомогательных элементов при стабильно работающей основной отопительной системе. Причина их «второстепенности» — достаточно высокая себестоимость электроэнергии.

Основные элементы системы отопления

При планировании отопительной системы любого типа важно знать, что есть общепринятые рекомендации, касающиеся удельной мощности используемого нагревательного котла. В частности, для северных регионов страны она составляет примерно 1,5 – 2,0 кВт, в центральных — 1,2 – 1,5 кВт, в южных — 0,7 – 0,9 кВт

При этом перед тем, как рассчитать систему отопления, для вычисления оптимальной мощности котла следует воспользоваться формулой:

W кот. = S*W / 10.

Расчет системы отопления зданий, а именно – мощности котла – важный этап при планировании создания отопительной системы

При этом важно обратить особенное внимание на следующие параметры:

• суммарная площадь всех помещений, которые будут подключены к отопительной системе – S;
• рекомендованная удельная мощность котла (параметр, зависящий от региона).

Допустим, что необходимо рассчитать емкость системы отопления  и мощность котла для дома, в котором суммарная площадь помещений, которые необходимо отапливать S = 100 м2. При этом возьмем рекомендованную удельную мощность для центральных регионов страны и подставим данные в формулу. Получим:

W кот. = 100*1,2/10=12 кВт.

Вычисление местных сопротивлений

Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:

• шероховатость внутренней поверхности трубы;
• наличие мест расширения или сужения внутреннего диаметра трубопровода;
• повороты;
• протяженность;
• наличие тройников, шаровых кранов, приборов балансировки и их количество.

Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).

Исходные данные для расчета:

• длина расчетного участка – l, м;
• диаметр трубы – d, мм;
• заданная скорость теплоносителя – u, мм;
• характеристики регулирующей арматуры, предоставляемые производителем;
• коэффициент трения (зависит от материала трубы), λ;
• потери на трение – ∆Pl, Па;
• плотность теплоносителя (расчетная) – ρ = 971,8 кг/м 3 ;
• толщина стенки трубы – dн х δ, мм;
• эквивалентная шероховатость трубы – kэ, мм.

Гидравлическое сопротивление – ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.

Символ ξ в формуле означает коэффициент местного сопротивления.

Если в доме стоит печка, отопить она сможет лишь небольшое помещение. Установка батарей отопления в частном доме большой площади обязательна, так как в противном случае отдаленные от печи комнаты отапливаться не будут.

Основные характеристики газового котла Buderus представлены в этом обзоре.

О том, как запустить газовый котел, расскажем в этой статье.

Этапы проектирования отопительных систем

Гидравлический вместе с тепловым расчетом считаются одними из базовых в процессе создания работоспособной внутридомовой системы теплоснабжения. Главная задача гидравлического расчета — обеспечить соответствие расчётных расходов с ее реальными рабочими показателями. Объем теплоносителя, циркулирующего в сети должен сформировать устойчивый тепловой баланс, обеспечивающий необходимую санитарную температуру внутри здания.

Гидравлический расчет системы отопления состоит из системы вычислений, способных установить важные характеристики тепловой сети:

• Минимально допустимые внутренние диаметры труб и объем теплоносителя, который способен пропустить выбранный сортамент и типоразмер трубопроводов;
• все гидравлические потери на рассчитываемых участках;
• условия гидромеханической наладки;
• общие потери напора воды;
• оптимизированный объем воды.

В соответствии с полученными расчетными данными, выполняют подбор электронасосов  и типоразмеры прямых и обратных труб.

Определение стоимости отопления

Расчет стоимости тепловой энергии зависит от того, какой источник тепла выбран домовладельцем. Если предпочтение отдано газовому котлу и дом газифицирован, то в общую сумму войдут цена отопительного устройства (примерно 1300 евро) и затраты на его подключение к газопроводу (около 1000 евро).

Далее следует добавить затраты на электроэнергию. Несмотря на то, что основным видом топлива в этом случае является газ, без электричества все равно не обойтись. Оно необходимо для обеспечения работы циркуляционного насоса и элементов автоматики. В среднем котел потребляет 100 Вт в период отопительного сезона и 20 Вт в теплое время года (на обеспечение горячего вдоснабжения).

</index>

Разновидности новых технологий в отоплении частных домовКак сэкономить газ в частном домеЧто лучше использовать для отопления: теплый пол или батареиКакое лучше использовать отопление в частном доме

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

• https://stroyday.ru/kalkulyatory/sistemy-otopleniya
• http://vodotopim.ru/radiatornoe-otoplenie/programma-rascheta-sistem-otoplenija.php
• https://valtec.ru/document/calculate/
• https://kalk.pro/heating/building-heating/
• https://x-teplo.ru/otoplenie/doma/raschet-otoplenija-chastnogo.html

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов  и вычисления сопротивлений в сложных цепях.

Особенности программ:

• HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
• DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
• «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Программа расчета теплого водяного пола

1. Существуют два метода, чтобы рассчитать водяной теплый пол, это:
2. наглядный способ;
3. и онлайн калькулятор.

При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик.

На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится расчет. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. Поэтому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.

С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола.

Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.

• Для расчета потребуется:
• ввести данные, описывающие помещение, в котором предполагается установка пола;
• определить начальные данные для расчета. К базовым данным относятся;
• регион расположения помещения, определяющий среднюю температуру воздуха и необходимую температуру пола;
• влажность в помещении;
• площадь покрытия пола;
• количество окон, входных дверей и стен, выходящих на улицу;
• произвести расчет тепловых потерь;
• определить месторасположение оборудования и прокладки труб.

1. По заданным параметрам производится проектирование, то есть программа отразит введенную информацию схематически:
2. произвести расчет количества материалов для пола. Программа автоматически рассчитает метраж трубы для теплого пола и иные параметры, которые требуется учесть при обустройстве дополнительного источника отопления;
3. с помощью программы можно также рассчитать;
4. параметры гидравлического сопротивления;
5. необходимую мощность отопительного котла и иного оборудования, требующегося для обустройства пола: расширительного бака, насоса, подающего воду в систему и так далее.

Правильный расчет является залогом установки оптимальной конструкции пола. Желательно, чтобы расчет проводили квалифицированные специалисты, которые, определив все условия, смогут вычислить оптимальные параметры. Если укладка пола производится самостоятельно, то для расчета рекомендуется пользоваться компьютерными программами.

Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

• диаметр труб и их пропускная способность;
• местные потери давления по отдельным участкам системы отопления;
• требования гидравлической увязки;
• потери давления по всей системе (общие);
• оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

1. Собрать исходные данные и систематизировать их.
2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

• мощности радиаторов;
• расхода теплоносителя;
• расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

От чего зависит теплопроводность

Теплопередача зависит от таких факторов, как:

• Материал, из которого возведено строение, – различные материалы отличаются по способности проводить тепло. Так, бетон, различные виды кирпича способствуют большой потере тепла. Оцилинрованное бревно, брус, пено- и газоблоки, наоборот, при меньшей толщине имеют меньшую теплопроводность, что обеспечивает сохранение тепла внутри помещения и намного меньшие затраты на утепление и отопление здания.
• Толщина стены – чем данное значение больше, тем меньше теплоотдача происходит через ее толщу.
• Влажность материала – чем больше влажность сырья, из которого возведена конструкция, тем больше он проводит тепла и тем быстрее она разрушается.
• Наличие воздушных пор в материале – заполненные воздухом поры препятствуют ускоренным теплопотерям. Если эти поры заполняются влагой, теплопотери увеличиваются.
• Наличие дополнительного утепления – облицованная слоем утеплителя снаружи или внутри стены по потерям тепла имеют значения в разы меньше чем неутепленные.

В строительстве наряду с теплопроводностью стен большое распространение приобрел такая характеристика, как термическое сопротивление (R). Рассчитывается она с учетом следующих показателей:

• коэффициента теплопроводности стенового материала (λ) (Вт/м×0С);
• толщины конструкции (h), (м);
• наличия утеплителя;
• влажности материала (%).

Чем ниже величина термического сопротивления, тем в большей мере стена подвержена теплопотерям.

Теплотехнический расчет ограждающих конструкций по данной характеристике выполняется по следующей формуле:

R= h/ λ; (м2×0С/Вт)

Пример расчета термического сопротивления:

Исходные данные:

• несущая стена выполнена из сухого соснового бруса толщиной 30 см (0,3 м);
• коэффициент теплопроводности составляет 0,09 Вт/м×0С;
• расчёт результата.

Таким образом, термическое сопротивление такой стены будет составлять:

R=0,3/0,09=3,3 м2×0С/Вт

Если полученное значение равно или больше нормативного, то материал и толщина стеновых конструкций выбраны правильно. В противном случае следует произвести утепление здания для достижения нормативного значения.

При наличии утеплителя его термическое сопротивление рассчитывают отдельно и суммируют с аналогичным значением основного стенового материала. Также если материал стеновой конструкции имеет повышенную влажность, применяют соответствующий коэффициент теплопроводности.

Для более точного расчета термического сопротивления данной конструкции к полученному результату добавляют аналогичные значения окон и выходящих на улицу дверей.
