Монтаж и регулировка гидробака
Разберём, где ставить гидробак, чтобы избежать проблем с его обслуживанием и, при необходимости, ремонтом. Поскольку устройство при работе сетевого насоса подвержено вибрации, основание для него должно быть прочным и плотным. Сам водный аккумулятор следует закреплять прочно, чтобы вибрационные колебания от него не передавались зданию, трубам, и не создавали излишний шум. Для этих же целей, между устройством и поверхностью, к которой оно крепится, можно поместить шумопоглощающую прокладку из мягкой резины.
- Место для гидробака лучше определить непосредственно после сетевого насоса – в подвальном или цокольном этаже. Главное условие, чтобы даже в зимние морозы в помещении была плюсовая температура. В противном случае вода в накопительной ёмкости перемёрзнет, что может привести к выходу прибора из строя, и к прекращению водоснабжения.
- Перед подключением аккумулятора к сети, нужно замерить показатель внутреннего давления в воздушной камере. Стандартно оно должно равняться 1,5 барам, однако, с течением времени часть воздуха может выйти из ёмкости, и реальное давление будет ниже полагающегося. В таком случае потребуется подкачать воздух с помощью насоса через имеющийся в баке ниппель.
- К трубопроводу гидробак подсоединяется через входные и выходные штуцеры. Для этого рекомендуется использовать гибкие шланги в металлической оплётке. Их можно, в случае необходимости, легко отсоединить. Они обладают хорошим запасом прочности и долговечны в эксплуатации. Если же подсоединять устройство напрямую к водопроводу, например, через жёсткие полипропиленовые переходники, могут возникнуть затруднения при его демонтаже.
- Перед первым заполнением необходимо стравить воздух из водяной камеры. Затем аккуратно заполнить её, не открывая на полную мощность запорный кран между сетевым насосом и гидробаком. Это необходимо, чтобы уберечь резиновую мембрану от разрыва вследствие резкого увеличения давления. Последним шагом потребуется отрегулировать манометр, чтобы он запускал питающий насос по достижении определённого показателя.
Как отрегулировать датчик давления, подробно описано в техпаспорте. Для этого нужно снять корпус прибора. Под ним располагаются две регулировочные пружины. Одна, большего размера, предназначена для выставления минимального показателя давления в баке. При падении напора до этой отметки, реле запустит сетевой насос, и бак начнёт заполняться водой. Вторая пружина, меньшего размера, отмечает верхний порог, при достижении которого контакты электропитания разомкнутся, и насос автоматически выключится. Наименьший показатель лучше выставить в положении в 1 бар, а верхний – около 3-х бар.
После заполнения ёмкости и регулировки манометра, устройство полностью готово к использованию. Благодаря внутреннему давлению, оно будет поддерживать необходимый напор в системе домашнего водоснабжения. В целом, установка водяного аккумулятора не столь сложное дело, и произвести её можно самостоятельно, не привлекая специалистов-сантехников. Главное – следовать схеме монтажа и подключения, которые имеются в прилагаемой к прибору инструкции.
Обзор основных схем подключения
Существует несколько схем подключения гидробака к системе водоснабжения, а выбор той или иной из них зависит от возложенных на него функций. Сегодня мы рассмотрим только самые распространенные схемы подключения описываемого устройства.
Схема No1. С повысительным насосным оборудованием
Применяются подобные насосные станции в тех ситуациях, когда речь идет о большом водопотреблении. В большинстве случаев один насос в таких устройствах функционирует постоянно. Что касается непосредственно гидробака, то он здесь необходим для уменьшения перепадов давления с целью возмещения малых водоразборов либо же при активации вспомогательных насосов.
Помимо этого, данная схема крайне распространена в системах с регулярным отключением подачи электричества к повысительным насосам, в то время как наличие воды крайне необходимо. При этом ситуацию исправляет запас воды в гидробаке, служащий своего рода резервом на определенный период.
Теперь переходим к следующему варианту подключения описываемого устройства.
Схема No2. При наличии погружного насоса
Чтобы погружной насос функционировал достаточно долго и бесперебойно, он должен включаться около 5-20 раз в час, о чем в обязательном порядке указывается в сопроводительной документации к прибору. Если давление в сети снизится до минимально допустимого показателя, то включится реле в автоматическом режиме, а если до максимально допустимого – то отключится. Что характерно, показатель давления может упасть до минимума даже в том случае, если расход воды незначителен (в особенности, это касается небольших водопроводных сетей), из-за чего насос моментально включится, после чего (спустя несколько секунд) отключится, когда запас воды пополнится. Подобного рода рабочий режим сказывается на функциональности насоса не самым хорошим образом, а потому он вскоре может попросту выйти из строя. Во избежание этого можно использовать гидробак, в котором всегда наличествует некоторый запас воды и который все время компенсирует ее небольшое использование; помимо того, бак предотвращает чересчур частое отключение/включение насосного оборудования.
Что касается объема емкости, то он в данном случае зависит от мощности насосного оборудования и от того, насколько часто оно включается; к другим факторам относят высоту расположения насоса, а также то, сколько именно жидкости расходуется за час.
Схема No3. С нагревателем воды
Сразу оговоримся, что гидроаккумулятор для систем водоснабжения крайне важен для накопительного нагревателя воды. Дело в том, что вода под воздействием высокой температуры расширяется и увеличивается в объеме; а ввиду того, что система водоснабжения сжиматься попросту «не умеет», даже самое незначительное увеличение объема может стать причиной выхода из строя отдельных элементов бойлера. И гидробак станет палочкой-выручалочкой и в этой ситуации. Вместительность его будет непосредственно зависеть от объема жидкости в нагревателе, ее температуры, параметра напора в сети.
Схема No4. Перед насосами
В данном случае гидробак должен подключаться до повысительного насоса по ходу движения жидкости в системе. Прибор здесь предотвращает последствия резкого падения напора в случае активации насоса.
Что касается объема расширительного бака, то он в такой схеме зависит не только от суммарного объема воды в системе, но также и от разницы между нижней/верхней шкалой напора в трубопроводе.
Зачем нужен гидроаккумулятор его отличие от расширительного бака
Для примера можно рассмотреть систему водоснабжения в частном доме, подача воды в которую осуществляется с помощью электрического насоса.
При внешней схожести формы двух гидротехнических приборов, они имеют разные функции, различающиеся не только по цвету – гидроаккумуляторы синие, а расширительные баки красные – но и выполняющие разную работу.
Оба устройства работают по схожему принципу и работают с одной целью – бесперебойная работа домашнего водопровода и отопительной системы.
Расширительный бак используется в основном в системах отопления и несет в себе функцию снижения давления жидкости, тем самым предохраняя трубы и соединительные детали от преждевременного выхода из строя, приводящей к их замене.
В расширительном баке емкость для жидкости разделена пополам с помощью подвижной перегородки. В одной части находится воздух, а в другой вода.
При нагревании вода, расширяясь, давит на мягкую перегородку, сжимая воздух, находящийся с другой стороны, снимая тем самым избыточное давление в отопительной системе.
При понижении температуры происходит обратный процесс – сжатый воздух толкает воду в систему, предотвращая образование воздушной пробки.
Гидроаккумулятор используется при монтаже домашнего трубопровода. Емкость гидроаккумулятора внутри тоже разделена на два резервуара, но по другому принципу.
Вода в ней не контактирует со стенками, поскольку находится в специальной мембранной камере, которая окружена сжатым воздухом. Мембрана выполнена из полимерных материалов, стойких к высоким и низким температурам и химическому воздействию.
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Установка гидроаккумулятора в приямке
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши

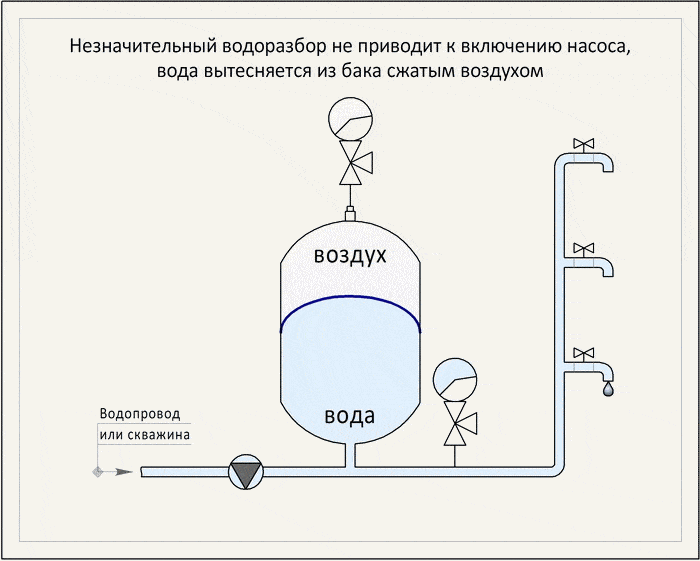

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Виды гидроаккумуляторов
Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.
- Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
- Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
- Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.
Виды гидроаккумуляторов
Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.
- В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
- Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.
Как выбрать подходящий гидробак
Самостоятельно вычислить необходимую производительность гидробака можно, воспользовавшись следующей формулой:
V = А х k х (Р мах + 1) х (Р min + 1) / (Р мах — Р min) х (Р возд. + 1), где
V – необходимый объём бака.
А – пиковый расход воды в доме в минуту.
Р мах, Р min – максимальное и минимальное давление, создаваемое устройством.
Р возд. – воздушное давление в баке.
К — коэффициент, значения которого различны для устройств разной мощности. Показатели коэффициента приведены в таблице ниже.
| Мощность насоса, кВт. | 0,55 — 1,5 | 2,20 — 3 | 4 — 5,5 | 7,5 — 9 |
| Коэффициент | 0,25 | 0,375 | 0,625 | 0,875 |
После проведения вычислений, рекомендуется брать поправку в большую сторону, на случай непредвиденного увеличения водоразбора. Например, если получилось, что необходимый для вашего дома объём бака составляет 33 литра, то лучше купить водяной аккумулятор ёмкостью 35-40 литров. Но чересчур большой бак приобретать также не следует: вода в нём будет застаиваться, в результате чего ухудшится её вкус, может появиться затхлый запах.
Для холодного и горячего водоснабжения нужно покупать отдельные модели. Различить водонапорные устройства по предназначению можно по расцветке бака. Модели для холодного водоснабжения, стандартно окрашиваются в синий цвет, а для горячего – в красный. Но иногда встречаются устройства, не имеющие опознавательной окраски, например с серебристым бачком. В этом случае, перед покупкой необходимо ознакомиться с инструкцией от производителя, где должно быть указано, для каких целей предназначен данный прибор.
Автоматика для насоса с гидроаккумулятором и реле давления
Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).
Гидроаккумулятор в системе водоснабжения
Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:
- Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
- Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.
Для защиты от возможности появления сухого хода используется автоматика:
- Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
- Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.
Какое давление должно быть в гидроаккумуляторе и как накачать
Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.
Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу
Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.
Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.
Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.
Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.
Для чего нужен гидроаккумулятор
Благодаря установке гидроаккумулятора в систему водоснабжения, продлевается срок эксплуатации насоса. Так как в баке постоянно есть вода, то нет необходимости включать насос каждый раз, когда открывается кран. При небольших расходах воды давление плавно снижается, пока не достигнет порога включения насоса. Так же плавно давление поднимается при наполнении бака, достигая порога отключения насоса.
Таким образом обеспечивается компенсация гидроудара и предотвращается повреждение и выход из строя других элементов системы, в частности трубопровода.
Чем больше рабочий объем напорного бака, тем дольше насос может работать без ремонта. Однако и здесь есть подводные камни — большие гидроаккумуляторы стоят довольно дорого.
Как выбрать гидроаккумулятор
Горизонтальный гидроаккумулятор
Гидроаккумуляторы для систем водоснабжения разделяются на два типа: вертикальные и горизонтальные. Вертикальные модели можно использовать совместно с насосами любого типа, а горизонтальные — только с поверхностными.
Стоит учесть, что в гидроаккумуляторе периодически образуются воздушные пробки, чтобы от них избавиться нужны ниппели, о которых говорилось выше. В вертикальных гидроаккумуляторах воздух скапливается в верхней части, поэтому стравить его довольно просто. А вот в горизонтальных баках емкостью более 100 литров это сделать сложнее, для этого необходимы дополнительные элементы — шаровой кран и слив в канализацию. Чтобы избавиться от воздуха в горизонтальных гидроаккумуляторах меньшего объема, достаточно полностью слить воду через кран.
Еще один важный параметр, который следует учитывать при выборе гидроаккумулятора — объем бака и производительность гидроаккумулятора. Для того чтобы сделать правильный выбор, необходимо пригласить специалистов,.
В среднем для частного дома хватает бака ёмкостью 50 литров и производительностью 2,5-3,5 м3/час, позволяющего запасти 15-20 литров воды. Однако все зависит от конкретной ситуации.
Установка гидроаккумулятора
При установке напорного бака необходимо соблюдать следующие требования:
- Гидроаккумулятор необходимо устанавливать на ровной поверхности, как можно ближе к реле давления.
- Чтобы избежать дополнительных гидравлических потерь, необходимо, чтобы диаметр соединительного трубопровода соответствовал диаметру напорного патрубка насоса.
- В систему можно установить 2 или более мембранных баков, но давление в воздушной камере каждого из них должно быть одинаковым.
- Перед запуском необходимо заполнить систему водой, открыть самый дальний кран и включить насос, чтобы удалить весь воздух.
Чтобы избежать сложностей и обеспечить эффективную работу системы водоснабжения, выбор и установку гидроаккумулятора стоит доверить специалистам — опытным, проверенным компаниям, которые проведут точные расчеты и предложат вам подходящий вариант, а также качественно смонтируют оборудование.
Гидроаккумулятор — важный элемент системы водоснабжения, позволяющий не просто создать запас воды, но и обеспечить нормальное функционирование и предотвратить поломки других составляющих системы. Надежные модели от проверенных производителей прослужат вам долго и обеспечат бесперебойную подачу воды.
Статья подготовлена при помощи специалистов компании «Хогарт».
Необходимые материалы
Гидроаккумуляторы для водоснабжения, цена которого не ударит по семейному бюджету, создать довольно просто. Для этого необходимо подготовить несколько составных элементов этого оборудования. В первую очередь потребуется емкость. Она может быть пластиковая или алюминиевая. Внутренние стенки ее должны быть ровными и гладкими. Если это условие не соблюдается, груша или мембрана при растягивании порвется.
Объем бака должен составлять не менее 30 л. Но лучше подобрать емкость даже еще больше. Все зависит от потребления воды в конкретно взятом доме.
Далее потребуется реле давления, а также любой манометр. Из фитингов необходимо приобрести четвертник и тройник, а также запорный кран. Обычно для подобных целей применяют арматуру на ¾ дюйма. Также потребуется полдюймовый и шаровой кран.
Мембраной или грушей будет служить обычная велосипедная камера (ниппель). Для изготовления всех необходимых прокладок потребуется лист резины, а также герметик. Крепежными элементами выступают гайки и шайбы.
Где используют гидроаккумулятор? Назначение гидроаккумулятора
Как уже упоминалось, гидроаккумулятор для систем отопления является очень важной, необходимой частью оборудования системы отопления. Причем не обычной, атмосферной, а системы закрытого типа, в которой теплоноситель циркулирует в замкнутом контуре
Это особенность и лежит в основе устройства и применения в системе.
Закрытая система отопления в отличие от открытой обладает большими возможностями, но при этом, у нее имеется и ряд недостатков, которые необходимо компенсировать, установив дополнительное оборудование. Если в открытой системе достаточно правильно рассчитать и установить расширительный бак для приема излишков теплоносителя, то в закрытой системе простым дополнительным объемом обойтись не получится. Создаваемое давление внутри контура закрытой системы отопления при нагревании теплоносителя дополняется еще и давлением циркуляционного насоса. Это неизбежно приводит к перепадам давления в цикле «нагрев-охлаждение». Именно поэтому для компенсации таких перепадов и устанавливается гидроаккумулятор для систем отопления.
Второй важный момент, который нужно учитывать при рассмотрении вопроса для чего нужен гидроаккумулятор в системе отопления заключается в необходимости иметь специальный прибор безопасности. Суть этого момента заключается в том, что закрытых систем характерным явлением выступает критические перепады давления теплоносителя. Гидравлический удар, спровоцированный выходом из строя автоматики защиты или поломкой запорной арматуры даже в небольшом объеме жидкости в 30-40 литров способен вызвать большие проблемы. Гидроаккумулятор для системы отопления способен в такие критические моменты отреагировать практически моментально и принять в себя некоторый объем жидкости, чем снимет угрозу разрыва системы из-за гидравлического удара.
Третий момент заключается в том, что в отличие от классического расширительного бачка с открытым верхом гидроаккумулятор для систем отопления поддерживает установленное давление жидкости. В закрытых системах жидкость находится под давлением не только в момент нагревания и работы циркуляционного насоса, даже когда котел выключен, система сохраняет установленное давление. Снижение установленного минимального порога неизбежно влечет за собой автоматическое отключение оборудования, поскольку приборы безопасности будут фиксировать снижение давления и воспринимать это как аварийную ситуацию. Гидроаккумулятор для систем отопления при настройке оборудования специально устанавливается для поддержания необходимого уровня давления. Независимо от температуры теплоносителя и работы приборов отопления он будет поддерживать давление на нужном уровне.
Реле давления для гидроаккумулятора и как отрегулировать
Рассматриваемое приспособление используется для автоматического регулирования работы насоса
При регулировании реле давления нужно обратить внимание на следующие термины:
- Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
- Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
- Гранично допустимое давление не должно превышать 5 бар.
После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.
Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.
Реле давления
Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.
Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.
Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.
Гидробак с реле давления
После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.
Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.
Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.
Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.. На следующем этапе работ вращаем большую гайку для установки нижнего давления
Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной
На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.
Для чего нужен гидроаккумулятор для систем водоснабжения
Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков
Этот конструктивный элемент имеет два основных назначения:
- Обеспечение бесперебойной и равномерной работы насосной станции;
- Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).
Роль гидроаккумулятора в работе насосной станции
При отсутствии центрального водопровода владельцы частных домов, для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.
Схема простой системы водоснабжения
Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.
Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.
Гидроудар в водопроводной трубе
Гидроаккумулятор в системе ГВС
Существуют три основных вида горячего водоснабжения с использованием гидробака:
Монтаж бойлера косвенного нагрева;
Система ГВС с бойлером косвенного нагрева
Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;
Горячее водоснабжение при эксплуатации двухконтурного котла
Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.
Рабочая схема при эксплуатации одноконтурного котла и бойлера
В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.
Группа безопасности твердотопливного котла
Группа безопасности бойлера
Резиновая мембрана водяного аккумулятора грушевидная
Критерии выбора подходящего гидробака
Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:
- Количество потребителей
- Температура рабочей жидкости
- Стоимость оборудования
- При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер, а для гидробака — 9-12 атм)
