Прокладка газопровода к частному дому: методы, оборудование, основные требования

Правила расположения труб и газового оборудования на кухне

Особые правила также существуют и при расположении труб и газовой плиты на кухне. Запрещается располагать трубы системы газоснабжения:

• на расстоянии менее 25 см от электрокабеля;
• ближе 50 см от щитка, входящего в состав системы электроснабжения помещения или от розетки;
• на расстоянии менее 2 м от пола;
• расстояние между газовыми трубами определяется таким образом, чтобы между плитой и стеной было свободное пространство минимум в 7 см;
• от дымохода до труб должно быть минимум 80 см;
• расстояние от потолка до труб и иного газового оборудования – минимум 10 см;
• вход в дом, а также при необходимости проход через стены и кровлю осуществляется при помощи специального футляра, при этом расстояние от трубы до строения должно быть не менее ½ диаметра магистрали.

Как правильно ввести газовые трубы в дом

Ввод труб через окна, двери и вентиляционные шахты строго запрещен.

При подключении  частного дома к газоснабжению также необходимо учитывать следующие аспекты:

1. устанавливать газовые плиты можно исключительно в помещениях с высотой потолка более 2,2 м. Если в кухне наклонный потолок, то плита размещается в любом месте с учетом данного требования;
2. от стены на противоположной стороне до плиты должно быть не менее 100 см;
3. допустимое количество конфорок плиты зависит от объема кухонного помещения:

• оборудование с 2-мя конфорками устанавливается в кухню объемом менее 8 м³;
• плита с 3-мя конфорками используется в помещениях с объемом до 12 м³;
• чтобы установить четырехконфорочную плиту, требуется объем кухни в 15 м³ и более;

1. от стены до газового котла или до газовой колонки также должно быть не менее 1 м;
2. кухонное помещение должно быть оборудовано вентиляцией и окном с открывающейся форточкой;

Требования для размещения газового оборудования

1. арматура газопровода, в частности кран, при помощи которого перекрывается снабжение топливом, должен располагаться на высоте 1,5 м от пола и расстоянии до плиты минимум 20 см;
2. длина гибких шлангов при подключении газового оборудования не может быть более 3 м;
3. стены, пол, мебель, прилегающая к трубам, плите или иным приборам должны быть покрыты негорючими материалами;
4. для дополнительной защиты трубы, входящие в состав газоснабжающей системы дома, должны быть покрыты слоем краски.

Более подробно о правилах и процессе газификации частных домов рассказано на видео.

Все требования к газификации отдельного помещения, правила расположения труб и наиболее существенные условия отражаются в проекте газовой системы и сопроводительной документации, которая называется технические условия.

Разработка документов проходит до начала строительства газопровода и монтажа оборудования внутри помещения.

Монтаж наружных газопроводов

Монтаж наружных газопроводов включает установку всех узлов, находящихся вне помещения. Газопровод может предназначаться для подведения природного газа к котельному оборудованию. При производстве работ учитываются требования СНИП и ГОСТ.

Требования к наружным газопроводам, виды газопроводов

Наружные газопроводы могут быть наземными и подземными. Тип газопровода выбирается, исходя из показателей территории:

• рельефа;
• наличия естественных преград;
• химической активности пород;
• типа грунта.

К укладке наружных газопроводов предъявляются следующие требования:

1. Монтаж наружных газопроводов производится, помимо государственных стандартов, в соответствии с инструкцией завода-изготовителя.
2. При монтаже должна быть исключена возможность засорения труб.
3. Подъем и укладка наземных газопроводов осуществляется после проверки сварных швов.
4. После укладки газопровода в траншеи проверяются соблюдение всех проектных показателей.

Для каждого типа газопровода установлены минимальные расстояния до зданий, сооружений, наличия транспортных узлов, жилых домов. Эти параметры определяются в зависимости от давления газа в трубе.

Монтаж оборудования котельных

Газовые котельные оснащаются специальными котлами. Монтаж оборудования котельных включает следующие этапы:

• проектные работы. Производится расчет необходимой мощности оборудования и проектирование его расположения. Проектированием в ЗАО “Востокметаллургмонтаж-1” занимаются квалифицированные инженеры;
• установка оборудования включает монтаж котла, дополнительного оборудования, насосов, автоматики и т.д. Важным условием является правильная сборка оборудования, согласно чертежам и проектам;
• подключение коммуникаций. Котел подключается к газопроводу;
• настройка и запуск оборудования. На этом этапе происходит проверка котла, соединений, газопровода. Здесь же проходит тестирование на неисправности, и производятся пусконаладочные работы.

Монтаж газопроводов и оборудования котельных является комплексной работой, требующей внимания и соответствующей квалификации. К газопроводам предъявляются повышенные требования по безопасности и качеству, особенно это касается сварки труб и установки запорной арматуры.

Специалисты ЗАО “Востокметаллургмонтаж-1” обладают необходимыми знаниями для монтажа газопроводов. В подтверждение квалификации работников компания предоставит сертификаты и аттестаты. Мы производим весь комплекс работ по газификации промышленных и жилых зданий.

Надземные и подземные газопроводы: устройство и особенности прокладки

Прокладка газопровода — это довольно сложный, с технической точки зрения, процесс, который должен проводиться специально обученными людьми. На сегодняшний день существует несколько способов монтажа газопроводных коммуникаций. Сами газопроводы классифицируются по некоторым важным параметрам, которые стоит рассмотреть.

Газопроводы прокладываются наземным или подземным методом, при этом используются разные типы труб

Прокладка трубопроводов

Согласно СНиП, магистральные трубопроводы следует прокладывать подземно. В качестве исключения при необходимости (переходы через естественные и искусственные препятствия) допускается прокладка трубопроводов по поверхности земли в насыпи или на опорах. Допускается совместная прокладка нефтепроводов (нефтепродуктопроводов) и газопроводов в одном техническом коридоре.

Выбор трассы трубопроводов должен производиться по критериям оптимальности, при этом в качестве таких критериев принимают затраты на сооружение, техобслуживание и ремонт трубопровода при эксплуатации, учитывая и затраты по обеспечению охраны окружающей среды. Кроме того, учитывается металлоёмкость, безопасность, заданное время строительства и наличие дорог.

  Внутрипольный конвектор своими руками

Прокладка магистральных трубопроводов не допускается в населенных пунктах, сельскохозяйственных и промышленных предприятиях, на аэродромах и железнодорожных станциях, а также в пределах морских и речных портов и пристаней.

Также не разрешается прокладка магистральных трубопроводов в тоннелях железных и автомобильных дорог, в тоннелях совместно с электрическими кабелями и кабелями связи и трубопроводами иного назначения. Также запрещена прокладка трубопроводов по мостам железных и автомобильных дорог.

Ещё одним исключением является прокладка газопроводов диаметром до 1000 мм и нефтепроводов (нефтепродуктопроводов) диаметром до 500 мм по несгораемым мостам автомобильных дорог отдельных категорий. При прокладке трубопроводов по таким мостам, где проложены ещё и кабели связи, требуется согласование с Министерством связи России.

Минимальное расстояние от оси подземных (или наземных в насыпи) трубопровода до населенных пунктов, отдельных сельскохозяйственных и промышленных предприятий, зданий и сооружений, а также иных инфраструктурных объектов, рассчитывается в зависимости от класса и диаметра трубопровода и составляет от 10 м (кабели междугородной связи и силовые электрокабели) до 3000 м (от нефтепроводов до водозаборов). Допустимые расстояния указаны в части 3 СНиП 2.05.06-85 (СП. 36. 13330. 2012 -актуализированная редакция)

Заглубление трубопроводов до верха трубы следует принимать не менее 0,8 метра при диаметре трубы менее 1000 мм, и 1 метр при диаметре 1000—1400 мм (также при прокладке трубы в песчаных барханах, на пахотных и орошаемых землях).

В скальных грунтах и болотистой местности при отсутствии проезда транспортных средств глубина заглубления должна составлять не менее 0,6 м.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

На фото изображены стальные трубы. Еще недавно они были наиболее востребованными, но сегодня их активно вытесняют более эффективные, надежные и безопасные полиэтиленовые аналоги

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Защита стальной трубы от коррозии. Все указанные слои существенно продлевают срок службы, но делают прокладку более дорогой и трудозатратной. Особенно в сравнении с полимерной трубной продукцией

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

• подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
• коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
• атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.

Правила ввода газа в дом при подключении к центральному газопроводу

1. Трубы газа, проходящие над поверхностью земли, монтируются на высоте ≥ 35 см от грунта до нижней части трубы. Эти требования касаются прокладки надземных трасс на приусадебном участке в отдаленности от подъездных транспортных путей и пешеходных дорожек;
2. Основная труба газовой магистрали низкого давления оснащается запорной арматурой рядом с придомовым патрубком ввода на высоте ≤ 1,8 м от поверхности грунта;
3. Между трубами газа и другими трубными коммуникациями расстояние выдерживается с учетом возможности проведения будущих работ по монтажу/демонтажу, ремонту и профилактике;
4. За пределами дома баллоны с газом хранятся только в металлическом шкафу, установленном около стены здания. Шкаф устанавливается на бетонный, металлический, асбоцементный или другой негорючий фундамент, поверхность основания должна возвышаться над грунтом на 100 или более миллиметров. От газового шкафа до оконных и дверных проемов, расположенных на первом этаже дома, соблюдается расстояние ≥ 0,5 м, от оконных и дверных проемов подвала или цокольного этажа, от дверей погреба, от скважины или колодца, от септика или выгребной ямы – ≥ 3 метра. Основной ввод труб газа в здание от группы газовых баллонов в дом располагается в стене того помещения, где будет смонтировано газовое оборудование;
5. При монтаже индивидуальной резервной установки со сжиженным газом глубина ее погружения в грунт должна быть ≥ 0,6 м для участков с сезонным промерзанием почвы, и ≥ 0,2 м для регионов без промерзания грунта. Расстояние берется от земли до верхней части установки. Если грунтовые воды на участке подходят близко к поверхности, то установку гидроизолируют, а фундамент делают более заглубленным и возвышенным. От установок с сжиженным газом трубы к дому необходимо прокладывать подземным способом.

Проект подключения и ввода газовой магистрали в дом

Выбор материала для труб газоснабжения по нормам СП 62.13330

Для выбора материала труб газоснабжения следует руководствоваться требованиям раздела 4 СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

Согласно п.4.1 СП 62.13330.2011 проектирование, строительство и реконструкцию сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов РФ в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.

Строительство, реконструкцию сетей газораспределения рекомендуется осуществлять с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов) и других сертифицированных материалов.

В сетях газораспределения и газопотребления безопасность использования газа рекомендуется обеспечивать применением технических средств и устройств.

Присоединение вновь построенных газопроводов к действующим газопроводам рекомендуется предусматривать без отключения потребителей газа.

Согласно п.4.3 СП 62.13330.2011 по рабочему давлению транспортируемого газа газопроводы подразделяют на газопроводы высокого давления категорий 1 и 2, среднего давления и низкого давления в соответствии с таблицей 1*.

Газопроводы из полиэтиленовых труб могут применяться для подземной прокладки при давлении природного газа до 0,6 МПа включительно внутри населенных пунктов, до 1,2 МПа включительно — по территории промышленной зоны и межпоселковые и до 0,005 МПа включительно — для паровой фазы СУГ.

Полиэтиленовые трубы и соединительные детали могут изготовляться по ГОСТ Р 50838 и ГОСТ Р 52779 соответственно или по техническим условиям из композиций полиэтилена, отвечающих требованиям этих стандартов. Характеристики труб, изготовленных по техническим условиям, должны соответствовать или быть более жесткими, чем предусмотрено ГОСТ Р 50838-2009 (таблица 3), а для соединительных деталей — чем предусмотрено ГОСТ Р 52779-2007 (таблица 5).

Таблица 1

Классификация газопроводов по давлению, категория	Вид транспортируемого газа	Рабочее давление в газопроводе, МПа
Высокое	1	Природный	Св.	0,6	до	1,2	включ.
СУГ	Св.	0,6	1,6
2	Природный и СУГ	0,3	0,6
Среднее	—	То же	0,005	0,3
Низкое	—	До	0,005	включ.

Газопроводы из стальных труб и их соединительные детали могут применяться для наружной и внутренней прокладки для всех давлений для природного газа и до 1,6 МПа включительно — для СУГ.

Газопроводы из медных труб и их соединительные детали могут применяться для наружной и внутренней прокладки при низком давлении природного газа.

Для сетей газораспределения и газопотребления при соответствующем обосновании допускается применение труб и соединительных деталей из иных материалов, применение которых разрешено в установленном порядке.

Согласно п.5.2.4 СП 62.13330.2011 запрещено использовать полиэтиленовые трубы при:

Не допускается прокладка газопроводов из полиэтиленовых труб для транспортирования газов, содержащих ароматические и хлорированные углеводороды, а также газопроводов СУГ, за исключением паровой фазы низкого давления, и при температуре стенки газопроводов в условиях эксплуатации ниже минус 20 °С.

Примечание: СУГ — сжиженных углеводородных газов.

Этапы прокладки газовых коммуникаций

Рассмотрим основные 3 этапа прокладки газопроводной коммуникации:

1. Подготовительный этап. На этом этапе осуществляется разработка проекта. Монтаж газопровода должен осуществляться строго по проекту, который подготавливается заранее, специалистами. Он должен включать в себя необходимое оборудование, которое будет использоваться для монтажа газовой линии. В проекте должен быть обозначен путь газопровода, а также все возможные постройки и другие объекты, расположенные в непосредственной близости от газопровода. Кроме этого, в проекте должны быть: особенности почвы на участке, по которому будет проходить газопровод, расположение и количество грунтовых вод, климатические условия местности и т. д.
2. Монтажные работы. На втором этапе производятся все работы по монтажу газопроводной коммуникации. В зависимости от конкретного случая спектр монтажных работ может варьироваться. Существуют случаи (например, при прокладке газовой трубы по эстакаде), когда для монтажа используется множество строительной техники.

Полезная информация! Каждая прокладка газопроводной конструкции включает в себя комплекс сварочных работ, которые направлены на соединение отдельных стальных или полиэтиленовых деталей в единую коммуникацию. Впоследствии каждый стык нумеруется и маркируется.

1. Этап контроля. На последнем этапе производится проверка смонтированного газопровода. Как правило, проверка включает в себя два этапа:

• проверка на прочность;
• проверка герметизационных показателей конструкции.

Испытания выполняются только после монтажа всех вспомогательных элементов: арматуры, измерительного оборудования и т. д. Готовую газопроводную конструкцию подвергают гидравлическим испытаниям (проверка давлением). Для этого используют сжатый воздух.

Все вышеперечисленные работы должны производиться только высококвалифицированными специалистами в газовой области в соответствии со всеми нормативами и правилами безопасности.

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

• глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
• глубина, на которой проходит центральная трасса;
• расстояние от трубопровода до строения с учетом глубины отвода;
• требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Способы прокладки газопроводов

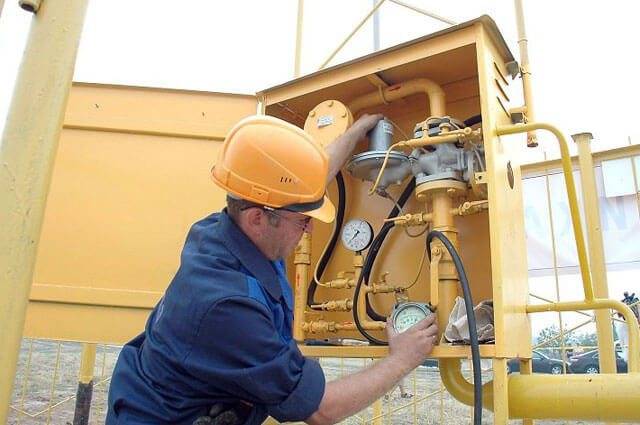

Газораспределительный узел перед частными домами

При проектировании главным критерием является давление в системе. Исходя из показателя его уровня принимается решение о выборе материала для изготовления магистрали и вариант ее расположения относительно земли.

Так, газовые системы подразделяются на такие виды по внутреннему давлению.

• низкое — до 0,05 кгс/см²;
• среднее — до 3 кгс/см²;
• высокое — до 5 кгс/см².

Все категории одинаково подходят для подвода к дому, но в одном случае может понадобиться компрессор, а в другом — понижающее устройство.

Прокладка газопровода закрытым способом

Расположение магистралей может быть открытым и закрытым. В первом случае они доступны для осмотра на всем своем протяжении. Во втором случае коммуникации скрыты. При этом глубина заложения газопровода выбирается так, чтобы исключалась вероятность его повреждения от давления транспортных средств, проезжающих по поверхности. Довольно часто встречается комбинированный способ, когда подземный газопровод поднимается на поверхность для пересечения дороги или водоема.

Существуют такие способы прокладки:

• Подземный. Выкапывается траншея, где глубина заложения газа в зависимости от типа грунта, составляет 100-200 см. Для создания дополнительной защиты от давления прокладка подземных газопроводов сопровождается использованием внешней скорлупы. Этот способ дорогой, но позволяет обеспечить защиту коммуникаций от перепадов температуры и стороннего воздействия.
• Воздушный. Прокладка осуществляется на стальных опорах высотой не менее метра, а над дорогами — не менее 5 метров. Этот вариант дешевле предыдущего на 50-60%, но трубопровод будет подвергаться влиянию окружающей среды со значительным риском повреждения или незаконной врезки.

В каждом случае окончательное решение остается за газовой компанией.

Правила расположения труб и газового оборудования на кухне

Особые правила также существуют и при расположении труб и газовой плиты на кухне. Запрещается располагать трубы системы газоснабжения:

• на расстоянии менее 25 см от электрокабеля;
• ближе 50 см от щитка, входящего в состав системы электроснабжения помещения или от розетки;
• на расстоянии менее 2 м от пола;
• расстояние между газовыми трубами определяется таким образом, чтобы между плитой и стеной было свободное пространство минимум в 7 см;
• от дымохода до труб должно быть минимум 80 см;
• расстояние от потолка до труб и иного газового оборудования – минимум 10 см;
• вход в дом, а также при необходимости проход через стены и кровлю осуществляется при помощи специального футляра, при этом расстояние от трубы до строения должно быть не менее ½ диаметра магистрали.

Как правильно ввести газовые трубы в дом

Ввод труб через окна, двери и вентиляционные шахты строго запрещен.

При подключении  частного дома к газоснабжению также необходимо учитывать следующие аспекты:

1. устанавливать газовые плиты можно исключительно в помещениях с высотой потолка более 2,2 м. Если в кухне наклонный потолок, то плита размещается в любом месте с учетом данного требования;
2. от стены на противоположной стороне до плиты должно быть не менее 100 см;
3. допустимое количество конфорок плиты зависит от объема кухонного помещения:

• оборудование с 2-мя конфорками устанавливается в кухню объемом менее 8 м³;
• плита с 3-мя конфорками используется в помещениях с объемом до 12 м³;
• чтобы установить четырехконфорочную плиту, требуется объем кухни в 15 м³ и более;

1. от стены до газового котла или до газовой колонки также должно быть не менее 1 м;
2. кухонное помещение должно быть оборудовано вентиляцией и окном с открывающейся форточкой;

Требования для размещения газового оборудования

1. арматура газопровода, в частности кран, при помощи которого перекрывается снабжение топливом, должен располагаться на высоте 1,5 м от пола и расстоянии до плиты минимум 20 см;
2. длина гибких шлангов при подключении газового оборудования не может быть более 3 м;
3. стены, пол, мебель, прилегающая к трубам, плите или иным приборам должны быть покрыты негорючими материалами;
4. для дополнительной защиты трубы, входящие в состав газоснабжающей системы дома, должны быть покрыты слоем краски.

Более подробно о правилах и процессе газификации частных домов рассказано на видео.

Все требования к газификации отдельного помещения, правила расположения труб и наиболее существенные условия отражаются в проекте газовой системы и сопроводительной документации, которая называется технические условия.

Разработка документов проходит до начала строительства газопровода и монтажа оборудования внутри помещения.

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

1. Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
2. Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
3. Зазор между гильзой и стеной плотно заполнить бетонным раствором.
4. Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

Для пробивки бетонной или кирпичной стены используют или обычный перфоратор, или алмазное бурение – дорогое удовольствие, но в результате его получается ровное и красивое отверстие

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.

Когда проект газификации готов

Обязательным условием перехода от проектного этапа к строительно-монтажным работам является согласование проекта с техотделом газовой службы. Обычно эта процедура выполняется в течение 2 недель.

Выбор подрядчика и заключение договора

После согласования к проекту должны быть приложены:

• смета на выполнение работ, предусмотренных проектом;
• договор о техническом надзоре;
• акт об обследования каналов дымовой вентиляции, составленный и подписанный представителем службы ВДПО.

Когда весь перечень необходимых документов на руках, можно переходить к обустройству. Как правило, любая проектная организация располагает лицензией на строительно-монтажные работы. Если такая лицензия отсутствует, придется озаботиться поиском подрядчика.

Поскольку именно монтажная организация будет нести ответственность за строительство и сдачу газопровода желательно:

• проверить лицензию на проведение газификации;
• посмотреть прочие разрешительные документы;
• убедиться в наличии соответствующих допусков у сотрудников.

Перед заключением договора нужно согласовать и утвердить сроки монтажа, которые следует зафиксировать в договоре.

При выполнении монтажа под рукой должны быть средства пожаротушения, предназначенные для пожаров класса «С» (горение газов)

В соглашении на выполнение работ, кроме прочих обязательств, обязательно должны быть зафиксированы следующие условия:

• наличие у сотрудников организации, работающих на объекте, защитного экрана, оберегающего стены от нагрева, и всех необходимых средств пожаротушения;
• выдача заказчику на руки исполнительно технических документов сразу после выполнения расчетов по предусмотренным в проекте работам;
• обязательство исполнителя выполнить монтаж в оговоренные сроки, в соответствии с установленными нормами и необходимым уровнем качества;
• обязанность подрядчика своевременно составлять всю предусмотренную исполнительно-техническую документацию.

Исполнитель должен предоставить заказчику, указанные документы, после выполнения монтажных работ, до посещения комиссией по приему-сдаче объекта.

Сдача газопровода в эксплуатацию

Сдача готового газопровода осуществляется в присутствии комиссии, в которую входят представители подрядчика, газовой службы и сам заказчик. В процессе приемки необходимо проверить наличие всего оборудования, предусмотренного проектом, правильность его установки и подключения.

Комиссия принимает работы от 2 недель до месяца. Если недостатков не выявлено представитель газовой службы выдает квитанцию на оплату, которую заказчик оплачивает, а копию документа передает подрядчику.

После приемки готового газопровода счетчик системы обязательно пломбируется в присутствии заказчика

Исполнитель передает в газовую службу всю техническую документацию, где она хранится весь период эксплуатации. По результатам работы комиссии в течение 3 недель газовая служба должна опломбировать счетчик, после чего система считается готовой к подаче газа.

Соглашение с Горгазом регламентирует обслуживание системы, за которое будет отвечать эта служба. Оно и является основанием для подачи газа.

Помимо заключения договора, потребуется пройти инструктаж по технике безопасности. Он проводится в офисе компании либо по месту жительства специалистом с соответствующим допуском. В любом случае после инструктажа заказчик должен подтвердить пройденный инструктаж подписью в журнале учета.

Запуск и наладка системы

Врезку осуществляет соответствующая служба, процедура является платной, проводится в заранее оговоренные сроки, когда все оборудование прошло приемку и признано функциональным.

Врезка в главную трубу под давлением должна выполняться специалистами с использованием соответствующего оборудования

После этого проводится испытательный запуск, проверка приборного оборудования и счетчика на наличие утечек.

Окончательную отладку оборудования и запуск проводит организация-поставщик оборудования, с которой имеется соглашение по обслуживанию:

• выполняется запуск системы;
• проводится ее настройка на оптимальный режим функционирования;
• представитель компании обязан пояснить все нюансы работы оборудования, правила его эксплуатации.

В случаях, когда замечены сбои в работе и другие неполадки, запуск приостанавливается до их устранения.

Если все в порядке и запуск прошел успешно, подписывается двусторонний акт, подтверждающий выполнение работы.

О расценках на подключение газа к частному дому и финансовых расходах на ввод системы в эксплуатацию читайте в этой статье.

Пакет разрешительных документов

Перечень таких документов нельзя составить без привязки к конкретному строению, его состав зависит от множества нюансов. Например, когда газовым коммуникациям предстоит путь через участки соседей, придется получить разрешение от их владельцев.

Конкретный список можно уточнить в проектной организации, но в большинстве случаев требуются:

1. Копии удостоверений личности всех собственников.
2. Свидетельство, подтверждающее право собственности на землю и размещенные на ней строения.
3. Акт проверки помещений, в которых планируется монтаж. Осмотр проводится представителем Службы внутридомового газового оборудования (СВДГО).
4. Разрешение на газификацию, подтверждающее техническую возможность осуществления этих действий. Документ оформляется Архитектурно-проектным управлением и заверяется его главой.
5. Технические условия на газификацию дома, которые выдает Горгаз.

К перечисленным документам обязательно прилагается техпаспорт из Бюро технической инвентаризации вместе с масштабированной картой участка со всеми строениями, которые планируется газифицировать. Также понадобится, заверенная в газовой службе, схема всех коммуникаций и проектируемого газопровода.

Вариант графического приложения для газификации жилого дома, который потребуется включить в пакет разрешительных документов

Подготовленный пакет предоставляется сотрудникам выбранной проектной организации. На его основании разрабатывается проект газификации с учетом всех особенностей участка и расположенных на нем строений.

Используемое оборудование и инструменты для монтажа

Для монтажа газопровода мастера применяют специальное оборудование:

• Длинноволокнистый лен или ФУМ-лента для устройства резьбовых соединений.
• Рычажные ключи с параллельными губками. Они должны быть оснащены насечками для лучшего сцепления с деталью.
• Аппарат для выполнения сварки.
• Фитинги – детали с мелкой резьбой для соединения нескольких элементов.

Все инструменты и элементы системы должны иметь сертификат завода, изготавливающего эти детали. Все сертификаты должны соответствовать требованиям Госгортехнадзора. Если сертификаты отсутствуют, то использование таких труб невозможно.

Нормы газификации частного дома

Перед началом работы следует уведомить местную газовую службу о происходящем. В обязанность данной организации входит предоставление технических условий для определения порядка проведения газификации. Когда техническое согласование будет закончено, проводится разработка индивидуального проекта для предстоящих работ. Разрешение на прокладку газовой коммуникации следует получить также у представителей автомобильной инспекции.

Если некоторые дома в этом районе уже газифицированы, то понадобиться лишь подключится газовой трубой к основной магистрали. В таком случае газовая служба обязана уведомить о параметрах рабочего давления в основном трубопроводе. Это даст возможность правильно подобрать трубы для обустройства своего участка. Система газоснабжения бывает автономной или центральной: это зависит от того, из какого именно источника будет снабжаться данный участок. Частные дома могут оснащаться надземными и подземными газопроводами. Смонтировать и установить газовые трубы на участке не очень сложно – обычно это делается гораздо быстрее, чем получение соответствующих разрешений.

При прокладке газопровода следует соблюдать следующую последовательность:

• Уложить трубопровод от распределителя к жилищу. При необходимости проводят врезку в основной газопровод (подробнее: «Как выполняется врезка в газовую трубу – пошаговое руководство»).
• Для ввода трубы внутрь дома применяется шкаф с понижающим давление редуктором.
• Далее необходимо организовать разводку труб по помещениям (кухня, котельная). Для этого применяется труба для газопровода низкого давления.
• Осуществить пуско-наладочные процедуры, сдачу-приемку оборудования, проверить газовую плиту и колонку на работоспособность. Чаще всего при этом необходимо присутствие инспектора газовой службы.

Структура газопровода в частном доме состоит из тех же пунктов, что и аналогичная система в квартире.

Пакет разрешительных документов

Перечень таких документов нельзя составить без привязки к конкретному строению, его состав зависит от множества нюансов. Например, когда газовым коммуникациям предстоит путь через участки соседей, придется получить разрешение от их владельцев.

Конкретный список можно уточнить в проектной организации, но в большинстве случаев требуются:

1. Копии удостоверений личности всех собственников.
2. Свидетельство, подтверждающее право собственности на землю и размещенные на ней строения.
3. Акт проверки помещений, в которых планируется монтаж. Осмотр проводится представителем Службы внутридомового газового оборудования (СВДГО).
4. Разрешение на газификацию, подтверждающее техническую возможность осуществления этих действий. Документ оформляется Архитектурно-проектным управлением и заверяется его главой.
5. Технические условия на газификацию дома, которые выдает Горгаз.

К перечисленным документам обязательно прилагается техпаспорт из Бюро технической инвентаризации вместе с масштабированной картой участка со всеми строениями, которые планируется газифицировать. Также понадобится, заверенная в газовой службе, схема всех коммуникаций и проектируемого газопровода.

Вариант графического приложения для газификации жилого дома, который потребуется включить в пакет разрешительных документов

Подготовленный пакет предоставляется сотрудникам выбранной проектной организации. На его основании разрабатывается проект газификации с учетом всех особенностей участка и расположенных на нем строений.

Выбор труб

Для газопровода применяются трубы из черной стали

Традиционным материалом для изготовления газопроводов считается черное железо. Металл отличается прочностью, гибкостью и устойчивостью к перепадам температуры. Чтобы разрушить магистраль, нужны специальные инструменты, силы и время. Вместе с тем, сталь подвержена коррозии и при отсутствии постоянного обслуживания ржавеет. Постепенно газовые хозяйства отказываются от такого варианта, переходя на новые, более эффективные материалы.

Полиэтиленовые трубы обеспечивают прокачку газа не хуже железных аналогов. Ограничения касаются только способа прокладки — такие коммуникации укладываются только под землей. Материал устойчив к коррозии, не требует дополнительного ухода, отсутствует риск возгорания от электрической индукции. Гладкие внутренние стенки обеспечивают отличную пропускную способность.

Не менее хорошо зарекомендовали себя трубопроводы из полипропилена. Полимер имеет доступную стоимость, устойчив к воздействию агрессивных веществ. Заслуживает внимания и простота сборки магистрали — полипропилен легко режется, пилится и сваривается бытовыми аппаратами. Гибкость материала позволяет делать повороты и обводы без использования фитингов. Единственным ограничением является прокладка только подземным способом.
