Саморегулирующийся греющий кабель – эффективный инструмент для обогрева труб

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими. Под определенную марку используют свой сальник

Неправильно подберете, получите течь

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Принцип действия саморегулирующегося кабеля

Цены на обогрев труб в нашем каталоге

Цены на обогрев кровли в нашем каталоге

См. также: Как подобрать кабель для обогрева труб

Принцип действия саморегулируемого нагревательного кабеля

Конструкция саморегулируемого нагревательного кабеля

Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.

Принцип действия саморегулируемого нагревательного кабеля

Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором  PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т.е. его сопротивление быстро возрастает при увеличении температуры.

Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.

 Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.

Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.

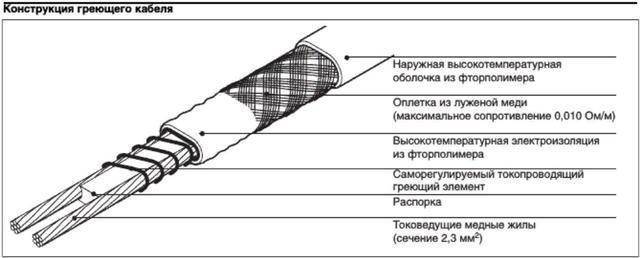

Конструкция саморегулируемого нагревательного кабеля

Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.

Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш

Принцип работы

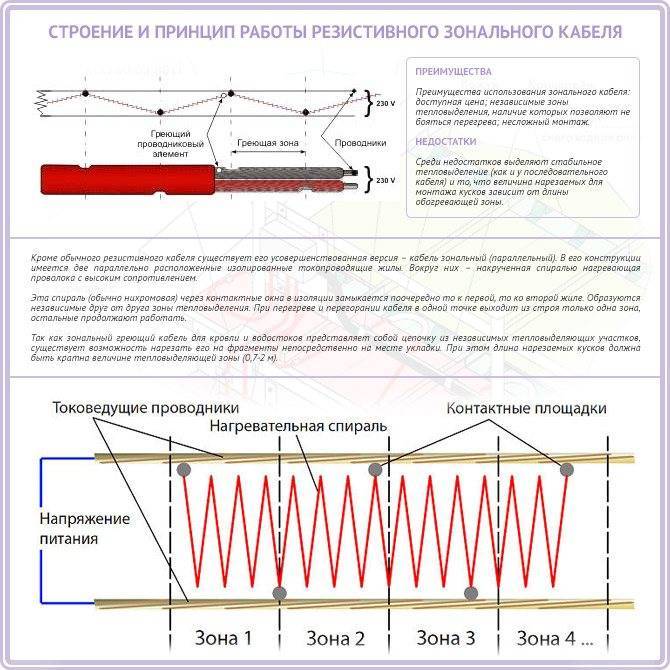

Резистивный греющий кабель работает по типу простого электрического нагревателя. Основной принцип работы состоит в том, что проводник с большим сопротивлением проводит ток и, благодаря этому, происходит выделение тепла. Объемы тепловыделения зависят от объемов силы тока и мощности сопротивления проводника. Купить резистивный кабель можно отрезками определенной длины. Каждому кабелю характерно определенное сопротивление и при работе каждый кабель выделяет определенное количество тепла.

Принцип работы одножильного проводника заключается в подключении к электроэнергии с двух концов. При таком варианте резистивный кабель протягивается петлей таким образом чтоб оба конца элемента стыковались в одном месте. Использование двух жил дает возможность не подводить оба конца изделия и соединять их в одной точке. Второй принцип подключения обеспечивает возможность использовать такие кабеля в домашнем хозяйстве и быту.

Принцип работы греющего кабеля

Нагревательный провод необходимо подключать в периоды, когда температура окружающей среды снижается до отметки +2°С…+5°С. Кабель для водопровода при включении в низких температурных условиях для прогревания системы потребует некоторых временных затрат. Обогревательная система трубопровода действует в соответствии с законами физики: в момент прохождения электрического тока по проводу выделяется тепловая энергия. При этом с увеличением сопротивления количество тепла также увеличивается.

Отличие саморегулирующейся системы заключается в наличии особого покрытия. При монтаже таких систем водопроводные трубы с подогревом на остывших участках будут получать больше тепла. Саморегулирующий греющий кабель для водопровода действует по аналогичному с резистивным принципу.

Виды греющих кабелей для водопровода

Все нагревательные технологии, применяемые в системах подогрева водопровода, делятся на 2 большие группы:

• резистивные;
• саморегулируемые.

Каждая из них ориентирована на выполнение различных задач. Например, резистивный греющий провод будет уместен при оснащении коротких труб с небольшим диаметром — до 40 мм. На протяженном участке целесообразнее использовать саморегулируемый подогрев.

Резистивный обогреватель можно приобрести в специализированных торговых точках в виде отрезков разной длины. Он имеет постоянное сопротивление, то есть на всей протяженности провода количество выделяемого тепла одинаковое. Резистивный провод может быть одножильным и двужильным.

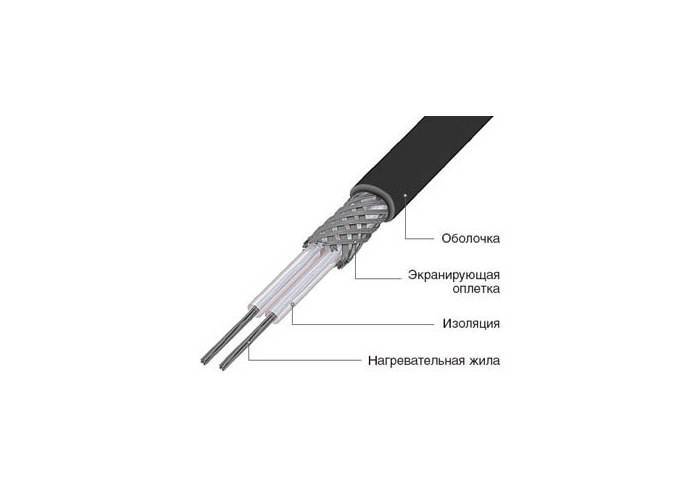

Стандартное строение одножильного проводника предполагает наличие следующих компонентов:

• одной жилы;
• двойной изоляции;
• внешней защиты.

Функцию греющего элемента выполняет жила

В ходе установки системы важно помнить, что схема подключения подразумевает подсоединение с обоих концов. Визуально это напоминает петлю: сначала необходимо подключить один край, затем протянуть (или намотать по трубе) и подключить второй конец провода

Использование замкнутого контура целесообразно для оснащения кровельных водостоков или обустройства системы «теплый пол». Хотя существуют также методики оснащения трубопровода. Их особенностью является проведение обогревателя по трубе с двух сторон. Способ подходит только для наружного применения.

Для внутренней прокладки одножильный провод не годится, поскольку обустройство петли занимает много пространства. Кроме того, в случае его пересечения возникнет перегрев.

Особенность двужильного кабеля заключается в разделении функций:

• первая жила отвечает за нагрев;
• вторая — за подачу электроэнергии.

Также здесь используется другая схема подключения. В создании «петли» уже нет необходимости. Достаточно один край кабеля подключить к электричеству, а второй — пустить вдоль трубопровода. Двужильная система не менее популярна, чем саморегулирующаяся. Кабель для обогрева водопроводной трубы внутренний используется с уплотнителями и тройниками. Основное преимущество резистивной системы — невысокая стоимость.

Еще больше снизить затраты энергии позволит установка термостата с соответствующими датчиками. В момент фиксации снижения температуры до уровня +2°С автоматически активируется система подогрева. При достижении отметки +6°С происходит ее отключение.

Вторая группа нагревательных систем — саморегулируемая. Это универсальный тип кабеля, который может выполнять различные функции, например, обогрев водопровода или кровельных элементов. Кроме того, его можно использовать для прогревания емкостей с различными жидкостями, труб канализационных систем. Особенность метода заключается в возможности кабеля самостоятельно регулировать интенсивность и мощность подачи тепла. Когда температура достигает заданной точки (например, +2°С), система самостоятельно начинает подогревать трубу.

Основное конструктивное отличие саморегулируемого кабеля от резистивного заключается в наличии нагревательной матрицы, отвечающей за уровень нагревания. Изоляционные слои используется те же. Принцип основан на возможности провода увеличивать или уменьшать подачу тепла в зависимости от изменений уровня сопротивления.

Виды и типы самрегов

В бытовых системах электрообогрева в основном применяется низкотемпературный саморегулирующий кабель, который выдерживает разогрев до 85 C. Среднетемпературные и высокотемпературные кабели имеют значительно большую термостойкость и применяются как правило в добывающей и обрабатывающей промышленности.

По назначению саморегулирующиеся кабели и ленты классифицируют:

• Для обогрев бытовых труб;
• Для систем антиобледенения (обогрев крыш, водостоков, дорожек, площадок);
• Для промышленного обогрева (обогрев нефте- и газопроводов, промышленных емкостей).

По наличию экранирующей оплетки кабели делятся на:

• Экранированные – с защитным заземляющим экраном;
• Неэкранированные – без защитной оплетки и заземления.

За счет наличия экрана цена кабеля возрастает в 2 раза, поэтому в обычных бытовых местах обогрева, которые не подвергаются механическим воздействиям и мало контактируют с человеком рационально приобрести неэкранированный вариант.

По линейной мощности (мощность на 1 метр погонный) бывают следующих основных видов:

• 10 Вт/м.пог. –  для обогрева внутри труб;
• 15 Вт/м.пог. – для обогрева внутри и снаружи труб;
• 24 Вт/м.пог. – обогрев крыш, дорожек, снаружи трубы;
• 30 Вт/м.пог. –  обогрев крыш, труб и систем антиобледенения;
• 40 Вт/м.пог. – обогрев крыш, водостоков, ендов, систем антиобледенения.

Также существует классификация по типу наружной оболочки:

• С пищевой оболочкой – для обогрева внутри водопроводных труб и канализации;
• С УФ-защитой – для размещения на крышах и местах, где много излучаемого солнцем ультрафиолета.

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

• греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
• мощность 50-70 Вт / м нужна для металлических подвесных желобов,
• металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

• на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
• на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

• Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
• Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
• Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

1. Двух медных жил, покрытых сплавом олова или меди.
2. Термопластичной матрицы, в которую впрессованы жилы.
3. Первого и второго слоя внутренней изоляции.
4. Медной оплётки.
5. Внешней изоляции.

Один из плюсов этого кабеля — простой монтаж Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
2. В это время в матрице образуются множественные слаботочные электрические цепи.
3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
4. При достижении заданной температуры проводник обретает состояние термического равновесия.
5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

• простой монтаж;
• отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
• нет необходимости в терморегуляторе.

Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

• Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
• Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
• Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
• Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта .

Метки:Трубы

Мощность греющего кабеля

Эксплуатационная мощность саморегулирующегося кабеля напрямую зависит от двух важных факторов: конструкционных особенностей и сферы применения. Для резервуаров промышленного назначения и технологических трубопроводов достаточно диапазона рабочей мощности от 15 до 90 Вт/м. Такой большой диапазон объясняется как различием в климатических условиях, так и поддержания температуры рабочей среды.

Обычные бытовые трубопроводы можно обогревать греющим кабелем с мощностью от 16 до 40 Вт/м. А для обогрева кровли используется саморегулирующийся греющий кабель с диапазоном мощности 24 — 40 Вт/м.

Что это такое

Саморегулирующийся нагревательный провод отличается от остальных тем, что характеризуется способностью регулировать температурный режим. Помимо этого, среди преимуществ стоит отметить простоту установки.

Саморегулирующийся кабель

При выборе подобного кабеля возможно воспользоваться отрезком требуемой длины. Основой функционирования изделия является полимерная матрица, соединяющая жилы, проводящие электроток. Нагревание подобного провода будет беспрерывным. Матрица самостоятельно изменяет температурный режим с учетом температурных показателей снаружи. Происходит самостоятельная регуляция на различных участках системы.

Главным качеством рассматриваемого кабеля для обогрева труб станет надлежащая гибкость. Ввиду этого он без труда используется на любом покрытии и выполняет равномерный эффективный обогрев.

Важно! Саморегулируемый кабель обладает преимущественно 2 основными показателями — рабочая мощность и мощность в спокойном состоянии. Каждый параметр обозначен на кабеле

Саморегулируемый провод

Конструктивные особенности резистивного кабеля

Основу конструкции кабеля составляют специальные жилы из стали. В зависимости от количества жил, нагревательный кабель может быть двух типов:

• с одной жилой;
• с двумя жилами.

Токопроводящая жила в обязательном порядке подлежит изоляции при помощи использования специальных материалов. Некоторые кабеля отличаются двумя слоями изоляции. Изолирующий металл покрывается защитным экраном из металла, который еще называется экранизирующей оплеткой. Оплетка предназначена специально для защиты кабеля от механических повреждений и в качестве элемента заземления. Для обеспечения полноценной протекции в устройстве может использоваться наружная защитная оболочка.

Резистивный греющий кабель с одной жилой имеет только одну нагревающуюся токопроводящую жилу. Эта жила идет по всей длине конструкции. Использование такого устройства по праву считается самым бюджетным. Это объясняется тем, что такой кабель максимально устойчив к воздействию достаточно высоких температурных режимов. Приспособление обеспечивается электропитанием с обеих сторон.

Очень часто такая схема создает определенные трудности в плане монтажа. Объясняются они тем, что при крепление обязательно подразумевает возврат греющего проводника в точку его соединения. Кроме того может возникнуть необходимость в использовании некоторых дополнительных систем питания.

Конструкция двужильная состоит из двух проводов: нагревательного и токопроводящего. Но одном конце такого провода устанавливается муфта, а на второй конец подается ток. Такой вариант расположения использовать намного легче и комфортнее.

Греющий кабель – характеристики

При выборе изделия ориентируются на область применения. Чтобы выбрать подходящий кабель, нужно рассмотреть его основные технические параметры:

1. Мощность. Чем выше этот параметр, тем значительнее расход электрической энергии и выработка тепла.
2. Температурный режим работы кабеля. Выделяют три вида: высокотемпературный (до 190°С), среднетемпературный (до 120°С), низкотемпературный (до 65°С).

Сколько потребляет греющий кабель?

Над этим вопросом думает каждый, кто хочет воспользоваться этим изобретением. Справедливости ради, стоит отметить, что ответ зависит от множества факторов, и ни один специалист не рассчитает точное потребление. От чего же зависит потребление:

• месторасположения изделия;
• условий погоды;
• диаметра и теплоизоляции трубы;
• мощности и длины кабеля;
• типа греющего кабеля.

Приблизительно рассчитать расход при использовании для обогрева трубы можно:

1. Выясняем указанное производителем номинальное потребление, затем узнаем длину и диаметр трубы и производим вычисления. Например, номинальное потребление равно 14 Вт/м, длина трубы 10 м, а диаметр 32 д, то потребление будет 140 Вт.
2. Если есть теплоизоляция, то потребление сокращается примерно в два раза.
3. Если кабель работает круглосуточно целый месяц, тогда 24 ч. умножаем на 30 дней и на потребляемое количество кВт/ч.

Основные этапы укладки греющего кабеля

В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.

Внутренний монтаж

Такой способ обогрева системы канализации имеет гораздо больше недостатков:

• Увеличивается риск засора;
• Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
• Применять такой способ на протяженных коммуникациях крайне сложно;
• Необходимо наличие дополнительного тройника.

Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:

• Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
• Удобно обогревать частично в местах прохода канализации через фундамент;
• Удобно обогревать водопровод и водостоки без теплоизоляции.

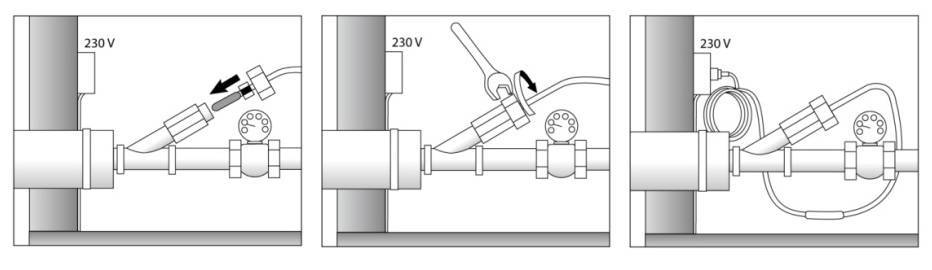

Основные этапы монтажа:

1. Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
2. Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
3. Ввести на нужную глубину кабель.
4. Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
5. Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.

Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы

Наружный монтаж

При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.

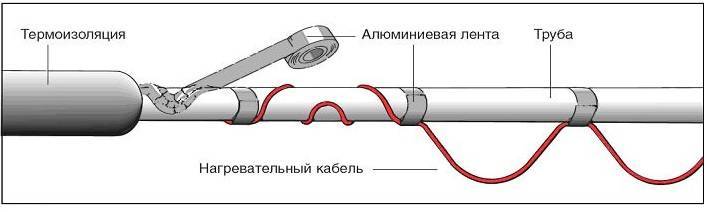

Укладка спиралью

Это самый универсальный и, наверное, наиболее эффективный способ. Конечно для этого необходимо затратить время и в запасе иметь соответствующий опыт. Но такой способ допускает, обогрев канализации с возможностью в дальнейшем ее модифицировать с небольшими затратами.

Принцип монтажа:

1. При небольших протяженностях кабель укладывается спиралью наматываясь вокруг трубы. (расчетная длинна распределяется по всему трубопроводу).

Рисунок 8. Способ прокладки спиралью для небольших протяженностей

1. Для больших протяженностей. Делим трассу на количество секций кратное двум (примерно).
2. С запасом по длине крепим предварительно кабельное изделие.
3. Полученные петли обматываем вокруг трубы в противоположном направлении одна от одной.
4. Намотку витком ведем с шагом 30-50 см.

К трубе его крепится клейкой или алюминиевой лентой с шагом 0,5-1м или вдоль кабеля по всей длине. Алюминиевая лента заделывается для обеспечения полной герметизации кабеля.

Рисунок 9. Наружный способ крепления нагревательного кабеля спиралью

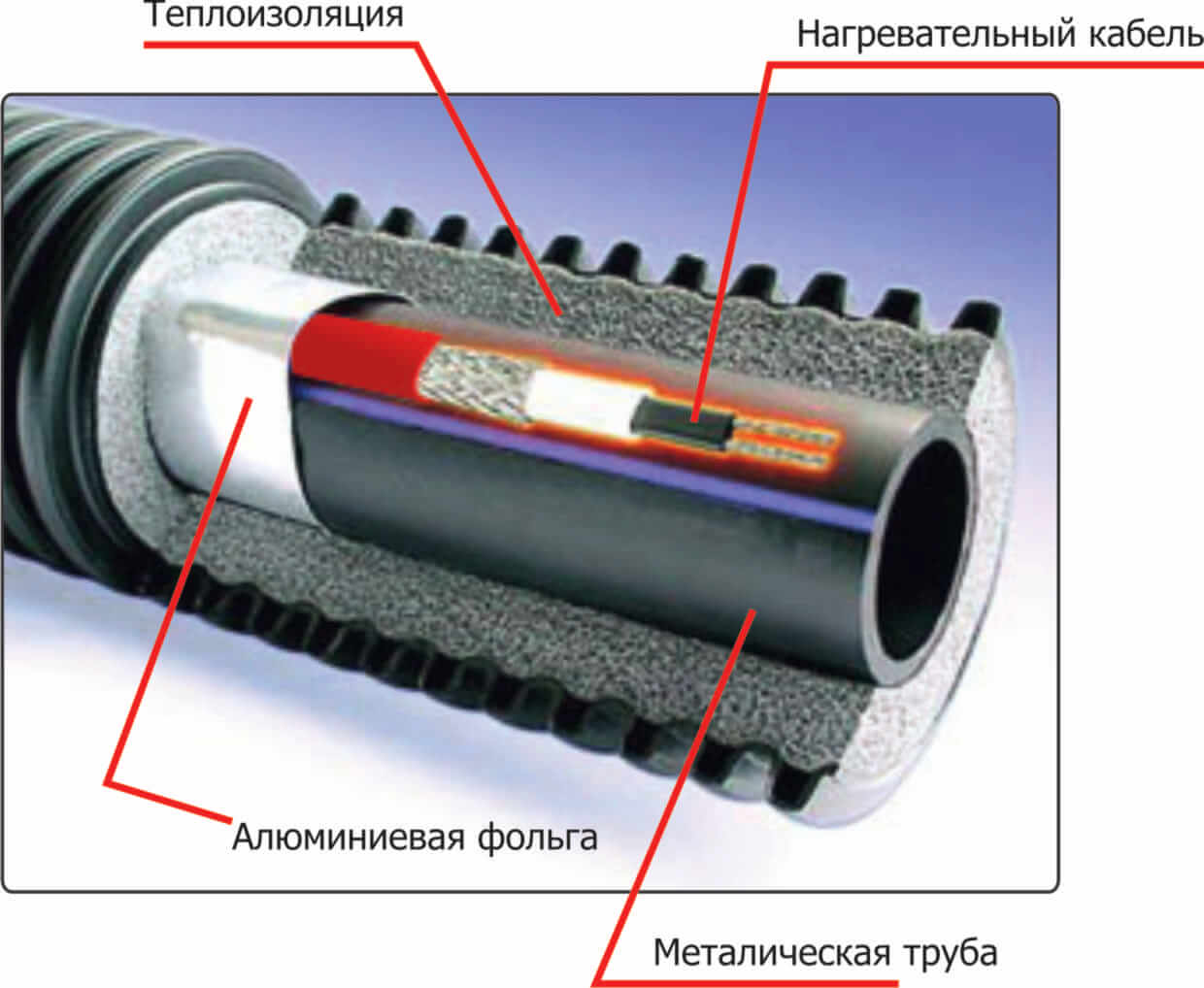

Укладка вдоль трубы

Это более простой способ монтажа, но по эффективности обогрева немного хуже. Принцип такой укладки можно увидеть на рисунке снизу. С одним (слева) и с двумя (справа) греющими элементами. Крепление кабельного изделия к трубе через через 0,5-1м или по всей длине аналогично предыдущему способу.

Рисунок 10. Монтаж вдоль трубопровода с одним и двумя греющими кабелями

При прокладке системы канализационных труб в земле необходимо то же утепление и дополнительный обогрев. Кроме этого рекомендуется использовать внешнюю защитную оболочку. Нагревательный саморегулирующий кабель рекомендуется не наклеивать полосой фольги, а полностью обматывать ее вокруг трубы, как показано на рисунке ниже.

Рисунок 11. Монтаж саморегулирующего кабеля с полной обмоткой

Способы монтажа

Монтажные работы могут выполняться двумя основными способами:

1. Когда провод крепится снаружи трубы.
2. Когда — устанавливается внутри нее.

Оба метода имеют свои нюансы. При выборе способа прокладки кабеля также нельзя забывать о дополнительной теплоизоляции трубопровода.

Линейный способ

Чаще проводят монтаж провода линейно, когда кабель для обогрева водопроводной трубы крепится снизу. Несмотря на простоту, способ имеет свои преимущества, основной из которых — защита. В этом случае будет минимизирован риск нарушения целостности проводки, а нагревательный элемент не пострадает от механических повреждений сверху. Крепить электрокабель следует в нижней части. Фиксация должна быть крепкой. Тогда мороз не прихватит водопровод, в случае резкого понижения температуры.

Крепление вдоль трубы Источник prom.st

Кольцевой метод

Спиральный способ позволяет размещать проводник по внешнему радиусу трубы. Этот вариант необходим для местности с низкими температурами в зимний период. За счёт кольцевого оборота, водопровод лучше нагревается. Минус способа только в том, что потребуется более длинный кабель

Чтобы увеличить нагрев и правильно закрепить изделие, важно соблюдать шаг пересечения не чаще, чем 5 см

Кольцевая намотка греющего кабеля Источник www.dobroeteplo174.ru

Монтаж отдельных узлов при прокладке кабеля снаружи трубы

Если требуется установить кабель на отдельных металлических опорах, потребуется больше материала, чтобы организовать лучшую теплоизоляцию. Для этого применяется только саморегулирующий провод. Сложность может вызвать монтаж термодатчика, который будет препятствовать перегреву конструкции. Он должен быть размещён в той точке, где будет самый низкий показатель нагревания

Важно соблюдать расстояние датчика от кабельной линии: не ближе метра

Технологические характеристики кабеля

Саморегулирующий провод, производится несколькими моделями, которые имеют свои особенности. Поэтому при выборе модели, нужно учитывать соответствуют ли ее технологические характеристики с областью применения.

Мощность кабеля

Мощность провода может быть разной. Это зависит от видов модели. В среднем минимальная мощность на 1 кв.м. составляет – 5 Вт., максимальная – 150 Вт. Но, не стоит забывать, чем выше мощность, тем больше потребление электроэнергии. Поэтому при выборе кабеля стоит учитывать климат региона проживания. Для жителей северных областей рекомендуется использовать кабеля высокой мощности. Для южных регионов достаточно будет смонтировать кабель малой мощности, иначе теплоотдача будет та же, а затраты на потребление электроэнергии возрастут.

Температура кабеля

Еще одной исходной точкой при выборе кабеля является его рабочая температура. По уровню нагрева они делятся на три вида:

• низкотемпературные – 65 °С;
• среднетемпературные — 120 °С;
• высокотемпературные — 240 °С.

Для защиты водопровода достаточно будет выбрать саморегулирующий кабель с малой мощностью и температурой. Для других целей, мощностью не менее 25 Вт, и температурой от 120 °С.

Что такое греющий кабель?

Принцип действия основан на способности преобразовывать электрическую энергию в тепловую. Кабель внешне похож на простой электрический, но отличается по устройству. Подключается к источнику энергии. При этом кабель начинает нагреваться, отдавая тепло. Ключевым параметром является удельное тепловыделение. При этом определяется мощность 1 м кабеля. Благодаря данному параметру можно подобрать разновидность материала для обслуживания систем разного назначения.

Греющий кабель может использоваться с целью предотвращения промерзания труб систем канализации или водоснабжения, резервуаров, водостоков и т. д. Длина существенно варьируется. Данный критерий тоже следует учитывать, т. к. в большинстве случаев резать нагревающий кабель нельзя. Это может привести к изменению сопротивления, а вместе с тем — к более интенсивному нагреву.

Используется такой материал, когда нет возможности заложить трубы на необходимую глубину (ниже уровня промерзания грунта). На это влияет качество почвы. Например, если грунт каменистый, выкопать траншею 1,5-2 м проблематично. Кроме того, влияет уровень залегания грунтовых вод. В таких условиях рекомендуется прокладывать трубопровод как можно ближе к поверхности почвы (0,5-0,7 м). Однако данное решение является причиной промерзания системы коммуникаций. В подобных случаях применяют нагревательный кабель.

Греющий кабель своими руками: инструкция по изготовлению

Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:

1. Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
2. Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
3. Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
4. Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.

При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.
