Схема подключения светодиодной ленты к сети 220В

Виды светодиодной ленты

Светодиодные приборы бывают несколько типов в зависимости от количества цветов, наличия внешней защиты и расположения диодов. В зависимости от количества цветов различают два типа устройств:

  • Монохромные. На таких системах крепятся светодиоды, которые могут генерировать только один цвет (например, красный или зеленый). Устройства этого типа являются экономными по расходам электричества, а монтируются они обычно по упрощенной схеме на двух проводах.
  • RGB-системы. На таких лентах крепится несколько диодов, которые могут генерировать сразу три цвета — красный (Red), зеленый (Green) и синий (Blue). Оптическое смешение этих базовых цветов позволяет получить любой оттенок (то есть RGB-системы являются разноцветными). Такие установки потребляют больше электричества, а для полноценной генерации цветов используется усложненная схема на четырех проводах.

Монтаж без блока питания

Как правильно установить и подключить светодиодную ленту?

Поскольку напряжение составляет 220V, монтажные работы необходимо проводить с особой осторожностью. Порядок действий при подсоединении без блока питания для светодиодной ленты:

Порядок действий при подсоединении без блока питания для светодиодной ленты:

  1. Перед тем, как начать работу, нужно определить длину прибора. Для этого подойдет обычный шпагат или нить. Сначала намечают длину ниткой, а затем делают замер отрезка сантиметром.
  2. Следующий шаг – отрезать нужную длину. При этом отрезать необходимо только через каждый метр (на SMD-ленте нанесены специальные отметки). Для работы годятся обычные ножницы или наточенный нож.
  3. Если LED-лента помещена в герметичную трубку, на место среза необходимо нанести герметик. Вместо герметика можно использовать наконечник из силикона. Есть мастера, которые пользуются и составом, и наконечником.
  4. Далее понадобится надеть соединительный разъем.
  5. Как подсоединить светодиодную ленту? На этом этапе электрики подключают провода от диодного моста, соблюдая полярность.
  6. Затем необходимо в правильной последовательности подсоединить к проводам выпрямитель. После этого вилку можно воткнуть в розетку.

Важно удостовериться, что провода надежно подключены. Когда все готово, следует включить SMD-ленту

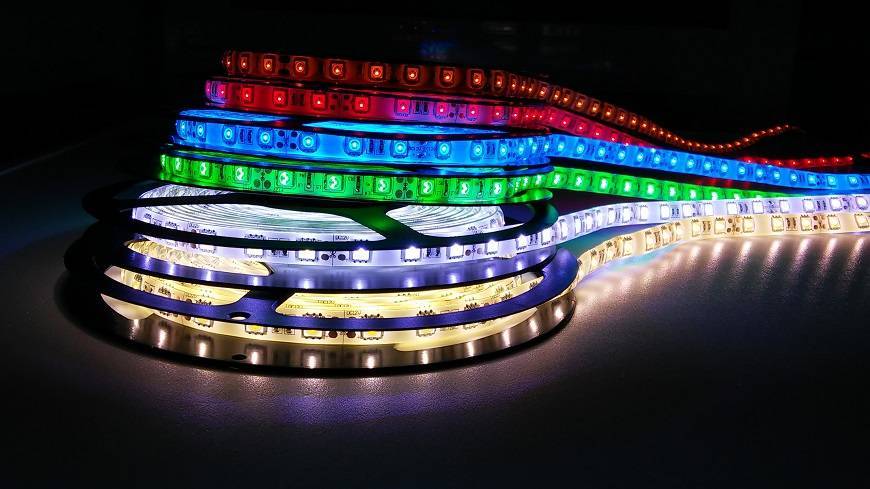

Светодиодные ленты это

Светодиодные ленты

Светодиодная лента — это источник света, который представляет собой электрическую монтажную ленту с прикрепленными диодами. Устройство состоит из ряда автономных однотипных модулей, в состав которых входят светодиоды (один или несколько) и вспомогательные электрические устройства (резисторы, электрические контакты и другие). Модули расположены друг от друга на одинаковом расстоянии и имеют последовательное электрическое соединение.

Лента допускает небольшую упругую деформацию, поэтому ее можно скручивать в ленту для удобства монтажа и транспортировки. Габариты у светодиодной ленты следующие:

  • Ширина — от 1 до 2 сантиметров.
  • Толщина вместе с диодами — до 3 миллиметров.
  • Длина — от 1 до 30 метров.

Общие характеристики светодиодных лент

  • Системы на 12 вольт из-за особенностей распространения электрического тока могут иметь длину до 5 метров. Это хороший вариант для квартир или небольших домов.
  • Установки на 24 вольт могут поддерживать длину освещения до 10-15 метров. Такие системы подойдут для крупных домов, а также общественных заведений.
  • Системы на 220 вольт могут поддерживать длину до 30 метров и больше. Такую ленту можно использовать для создания внешнего освещения или декорирования клубов, больших кафе, выставочных центров.

Ленты могут использовать светодиоды по уровню освещения категории 2835, 3528, 5050, 5630, 5730

Каждая из систем обладает своими параметрами электрического тока, что важно учитывать при составлении схемы освещения. На одном погонном метре может располагаться до 200 светодиодов в зависимости от категории устройства, хотя для освещения большинства помещений будет достаточно 50-100 диодов на 1 метре

Мощность каждого диода обычно составляет не более 1 Вт, а для подсчета итогового энергопотребления нужно просуммировать мощности всех диодов.

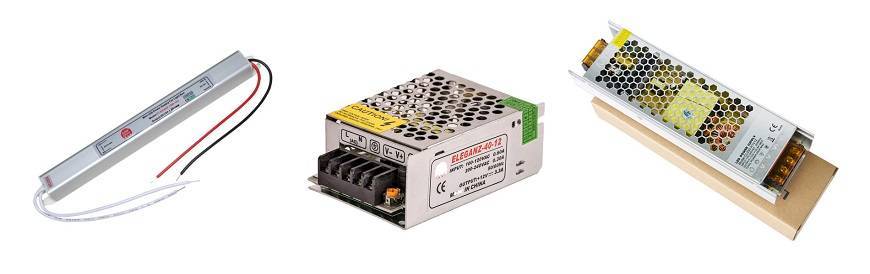

Блок питания для светодиодных лент

Блок питания для светодиодных лент

Блок питания — это вспомогательное устройство, которое часто требуется для подключения ЛЕД-лент. Он выполняется в виде небольшой коробочки с разъемами для подключения электрических кабелей (обычно таких разъемов 4 или 5). Зачем нужен этот прибор? Ответ будет следующим:

  • В обычной электрической сети циркулирует переменный ток с уровнем напряжения 220 вольт. Светодиодные ленты работают на постоянном токе с уровнем напряжения 12, 24 или 220 вольт.
  • Чтобы синхронизировать работу тока в сети и рабочем устройстве, нужно рабочий ток понизить и выпрямить. Эту функцию и выполняет блок питания, который сочетает в себе функции трансформатора и выпрямителя.

Техника безопасности

При проведении работ по нарезке, монтажу и подключению диодной ленты не забывайте о правилах техники безопасности:

  • Для нарезки подойдут любые ножницы с широким лезвием. Перед нарезкой лезвия следует помыть, вытереть и высушить насухо, чтобы капельки воды не попали в контакты. Сушку можно проводить на свету либо с помощью домашнего фена для волос.
  • Если соединение выполняете методом пайки, никогда не прикасайтесь к кончику паяльника, поскольку он обладает высокой температурой во время работы. Если применяете химические реактивы, то после пайки обязательно проветрите помещение.
  • При соединении контактов соблюдайте полярность, поскольку в случае неправильного соединения лента не будет работать и может выйти из строя. Если подключаете провода к блоку питания, он должен быть отключен от розетки.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

  1. 3528.
  2. 2835.
  3. 5050.
  4. 3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как: B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно. При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:

Блок питания Контроллер Светодиодная лента RGB

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

  • Rб – значение балластного сопротивления;
  • Uсети – сетевое напряжение;
  • Uном – номинальное напряжение ленты;
  • Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Если задаться значениями номинального напряжения ленты 5 вольт, мощностью 1 метра полотна 10 Вт и общей длиной 5 м, можно вычислить значение Rб:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

  • R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
  • R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

  1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

  2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
  3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
  4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.

Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Схема и особенности подключения светодиодной подсветки к компьютеру

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

  • украшение пространства;
  • оформление участка помещения, определение границусловного «кабинета»;
  • освещение внутреннего пространства системногоблока;
  • подсветка монитора, снижающая резкость переходаот освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаютсяв декоративном и фоновом оформлении границ монитора, снижении контраста междуярким экраном и черным окружающим пространством. Достоинства светодиодногооформления:

  • снижение нагрузки на органы зрения;
  • упрощается ориентация в темном помещении;
  • создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

  • яркое, выразительное свечение;
  • долговечность;
  • малое потребление электроэнергии;
  • гибкое основание;
  • простота монтажа;
  • возможность регулировать длину.

Светодиодные ленты питаются отисточника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место инуждается в подключении к сети 220 В.

Удачным решением становится использоватьв качестве источника блокпитания компьютера, который среди прочих значений выдает 12 В. Остаетсятолько правильно подключить светильник.

Для этого необходимо подобрать нужныйвид ленты, руководствуясь следующими критериями:

  • плотность установки элементов;
  • одно- или многоцветный режим свечения;
  • длина;
  • уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

  • моно- или полихроматическая лента;
  • паяльник;
  • припой и флюс;
  • ножницы;
  • соединительные провода;
  • бокорезы или кусачки;
  • острый нож для снятия изоляции.

Иногда для подключения диодных лент используютспециальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, еслипредполагается присоединение светильника к компьютеру, паяльник понадобится влюбом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

  • к блоку питания посредством одного из molex разъемов;
  • через USB
  • кматеринской плате компьютера.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

  1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
  2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
  3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
  4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

  1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
  2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

  • R (red) — красный провод;
  • G (green) — зеленый проводник;
  • B (blue) — синий провод;
  • V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Как подключить диодную ленту к блоку

Как правильно установить светодиодную ленту и подключить ее к блоку питания? Для этого нужно изначально точно знать параметры блока питания и потребляемую мощность ленты.

  1. Параметры ленты

Технические характеристики ленты обычно маркируются на катушке. Если вам потребуется разрезать целую ленту на звенья, то нужно понимать, каким образом следует рассчитывать потребляемую мощность каждого звена.

Можно скрупулезно подсчитывать количество светодиодов в звене и умножать их число на мощность одной штуки. Но лучше поступить так: на маркировке катушки находим данные о плотности диодов на 1 погонный метр ее длины. Их количество скажет нам, какую мощность потребляет 1 метр ленты:

№ п/пВсего диодов на 1 п.м. может быть:Соответствующая потребляемая мощность на 1 п.м.
1.604,8 Вт
2.1209,6 Вт
3.24019,2 Вт

А далее следует просто умножить длину звена в метрах на данные, расположенные в третьем столбце таблицы в соответствии с показателем плотности диодов.

  1. Особенности блока

Для надежного подключения светодиодной ленты к сети следует выбирать трансформаторный блок с 30%-ным запасом мощности. Если у вас в наличии 5-метровая лента с плотностью диодов 60 на 1 п.м., то она будет потреблять всего 24 Вт. Поэтому блок для нее нужно подбирать мощностью в 32-33 Вт.

Исходящий плюсовой провод питания ленты следует подключить к разъему L трансформаторного блока. Минусовой провод подсоединяем к клемме N. Желто-зеленую пару заземления подключаем в разъем, обозначенный соответствующим значком.

Обычно после ленты всегда требуется подключить к блоку питания еще и диммер, а в некоторых случаях еще и усилитель яркости светодиодной подсветки. Он подсоединяется к отдельным клеммам трансформаторного блока:

  • Плюсовой провод со стороны блока закрепляется на клемме V+, а со стороны диммера – на клемме DC+.
  • Минусовой – V- и DC- соответственно.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту

Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
