Светодиодная лента rgb 5050

Пример работы

Зададим яркость каждого цвета с помощью переменных резисторов. Подключите светодиодную ленту через силовые ключи к пинам , и . Для управления подключите три потенциометра к аналоговым пинам , и .

Код программы

led_strip_pwm_pot.ino

// пины подключения потенциометров
#define POT_RED_PIN     A0
#define POT_GREEN_PIN   A2
#define POT_BLUE_PIN    A4

// пины подключения RGB светодиодной ленты через ключи
#define LED_RED_PIN     9
#define LED_GREEN_PIN   10
#define LED_BLUE_PIN    11

void setup() {
  // пины в режим выхода
  pinMode(LED_RED_PIN, LOW);
  pinMode(LED_GREEN_PIN, LOW);
  pinMode(LED_BLUE_PIN, LOW);
}

void loop() {
  // считываем показания с потенциометров
  // и преобразуем полученый диапазон в диапазон: от 0 до 255
  int sensorRed = map(analogRead(POT_RED_PIN), , 1023, 255, );
  int sensorGreen = map(analogRead(POT_GREEN_PIN), , 1023, 255, );
  int sensorBlue = map(analogRead(POT_BLUE_PIN), , 1023, 255, );
  // устанавливаем полученную яроксть на каждый цвет ленты
  analogWrite(LED_RED_PIN, sensorRed);
  analogWrite(LED_GREEN_PIN, sensorGreen);
  analogWrite(LED_BLUE_PIN, sensorBlue);
}

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

Блок питания

Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, шт	Мощность, потребляемая на 1 метр, Вт	Общая мощность, Вт
30	2,4	Произведение потребляемой мощности на 1 метр на длину платы. Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.
60	4,8
120	9,6
240	19,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

P_лен = 9,6 * 11 = 105,6 Вт.

P_блока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

Выбор ленты

Светодиодная лента 220в: подключение к сети

Аббревиатура RGB – это название цветов: Red – красный, Green – зелёный, Blue – синий. Если в маркировке есть эти буквы, то это может значить, что лента оснащена трёхцветными светодиодами. Смешивая цвета, добиваются нужной окраски света.

Есть LED полосы с пятью выводами на каждый светодиод. Ленты имеют маркировку RGB W. Последняя литера означает английское слово white (белый цвет). Пятый вывод диода «отвечает» за белое свечение. В простой ленте RGB тоже можно добиться этого эффекта, но это будет не совсем чистое белое излучение.

При выборе изделия нужно обращать на класс защиты, их в основном всего два:

IP 20 – не выдерживает условия повышенной влажности и запылённости;
IP 67-69 – подсветку можно монтировать в ванных комнатах, саунах и бассейнах, не боится пыли.

Степень освещённости

На пульте управления в левом углу расположены две белые кнопки. С их помощью устанавливают два режима освещённости. Первая кнопка слева включает светодиодную систему на полную мощность. Второй клавишей можно превратить освещение помещения в полусумрак.

Дорогие системы оснащаются диммерами. С их помощью меняют силу света от максимума до минимума постепенно.

Параметр светимости определяется количеством люменов, приходящихся на 1 метр длины ленты. Если величина составляет 5 лм/м, то РГБ полоса длиной 5 метров будет обладать степенью освещённости 25 люменов. Этот показатель можно сравнить с лампочкой мощностью 150 Вт.

Тип светодиодов

В печатных РГБ схемах устанавливают светодиоды 2-х типов. Первый вид имеет 4 подводки – это три провода (R, G, B) и один общий для всех диодов проводник.

В RGB W добавляют 5 провод. Это связано с тем, что в светодиод добавлен 4-й кристалл, который излучает белый свет.

Плотность диодов

От частоты размещения светодиодов на полосе зависит качество светового потока. Слишком много излучателей может превратить отрезок ленты в бесформенный сверкающий объект. Существует несколько видов RGB изделий с различной плотностью диодов. На картинке внизу представлено 6 вариантов расположения светящихся элементов.

Плотность светодиодов

Цвет ленты

Этот параметр целиком зависит от качества изготовления светодиодов. У разных производителей РГБ ленты могут излучать цветовую гамму неравнозначной насыщенности. Брендовые изделия выдают яркие сочные краски огней. Ленты с непонятной маркировкой неизвестного производителя могут сильно разочаровать потребителя.

Степень защиты

Защита от пыли, влаги и воды имеет систему классификации. С низким классом защиты ленты эксплуатируют в жилых помещениях, где есть нормальная влажность и минимум пыли. Самая высокая защищённость позволяет монтировать подсветку под водой. В нижней таблице указаны коды защиты и, что они означают.

Классы защиты РГБ подсветки

Питание RGB ленты

РГБ подсветка потребляет постоянный ток напряжением 12, 24 и 36 вольт. Блок питания представляет собой выпрямитель с понижающим трансформатором, который подключают к бытовой электросети 230 вольт.

Обратите внимание! Существуют редкие модели светодиодных подсветок, которые включают напрямую в обычную розетку 220 в. Диоды излучают исключительно белый свет

Ряд светодиодов размещён на металлическом каркасе. Такие подсветки монтируют на нижней поверхности подвесных шкафов над кухонными столами или тумбами.

Разновидности светодиодной ленты smd 5050

Размер и ширина светодиодной ленты выбираются в зависимости от потребностей, но кроме стандартных параметров нужно учитывать, что все ленты такого формата подразделяются на два основных варианта:

Многоцветные (rgb лента 5050), которые имеют различные варианты свечения, управляются посредством контроллера, что позволяет получить различные оттенки и цвета;
Одноцветные, которые излучают исключительно один цвет.

Одноцветные диоды 5050

Изделие состоит из однокристальных чипов (светодиодов). Цвет будет соответствовать свечению применяемого кристалла: зеленый, красный, синий, желтый. Для получения свечения белого формата применяется синий кристалл, покрытый люминофором. Так как люминофор быстро деградирует, быстро пропадает яркость изделия. Но, светодиодная лента 5050 rgb в течение значительного количества времени сохраняет свои первоначальные свойства и характеристики, так как цвет получается благодаря применению RGB-светодиодов.

Многоцветные светодиоды 5050

Данный вариант хорош тем, что можно управлять свечением. В чип монтируется три различных кристалла – синий, зеленый, красный. Каждый кристалл питается отдельно, что провоцирует возможность изменять своеобразные пропорции цветовых соотношений и позволяет реализовывать даже самые смелые творческие замыслы.

Какая лучше — многоцветная или одноцветная?

Естественно, в первую очередь определяется размер и ширина светодиодной ленты, после чего оцениваются нюансы цветовых решений в зависимости от поставленных целей. Многоцветной вариант более практичен в световом оформлении интерьеров, так как посредством такого изделия можно создавать различные спецэффекты цветового формата. Там же, где не требуется художественное оформление отлично подойдет одноцветный вариант (например, внутренняя подсветка витрин).

Как управлять цветами светодиодной ленты rgb 5050?

Для осуществления управления изделием используется специализированный контролер, а также пульт управления дистанционного. Существуют различные варианты исполнения таких приспособлений, но набор функций у них практически идентичный:

Осуществление перехода на различные панорамы;
Смена цвета по частоте;
Регулировка яркости;
Выбор постоянного цвета (одного).

Светодиодный вариант оформления считается одним из интереснейших решений светового дизайна, но стоит помнить, что только грамотный выбор качественной ленты поможет вам получить нужные параметры яркости и долговечности. Также учитывайте, что контролер будет реагировать исключительно на команды пульта управления, который идет к нему в комплекте.

Особенности конструкции RGB-ленты

Схема RGB-ленты

Она представляет собой гибкую печатную плату, на которой размещаются светодиоды, а также резисторы, задача которых – ограничивать ток диодов. Ширина чаще всего варьируется от 8 до 20 мм. Встречаются такие, на которых светодиоды различных цветов размещены рядом друг с другом. Однако наибольшее распространение получили устройства со светодиодами, скомплектованные в одном корпусе. У такого RGB LED имеется 6 выводов.

Они могут иметь разную мощность, количество светодиодов на метр, размер, схему и конструкцию. Например Gauss LED: длина 5 метров, мощность 4.8 Вт, напряжение 12 В, светодиоды SMD 3528, их количество на метр – 60, без защиты от влаги и воды.

Монтаж подсветки потолка своими руками

Последовательность проведения работ:

Выбрать тип СДЛ и отрезать необходимый участок;
Выбрать блок питания и контроллер/диммер;
Подготовить металлический профиль требуемой длины;
По периметру комнату отступить от потолка 80-100 мм и провести прямую линию, вдоль которой установить металлический профиль.

Монтаж освещения потолка своими руками

Обшить профиль гипсокартонном. Каркас готов.
Установить ленту в каркас.

Варианты установки светодиодной ленты в каркас

Собрать полностью схему от сети 220 В.
Проверить работоспособность ленты.

Крепление светодиодной ленты на потолке

Крепление СДЛ на потолке возможно двумя способами:

Установка в потолочный плинтус (плата клеится в специальную нишу);

Пример подсветки потолка с использованием потолочного плинтуса

Монтаж карниза-полочки с установкой в нем ленты.

Оба способа удобны возможностью изменения подсветки без демонтажа потолка. Однако подсветка потолка монтируется только по его периметру, т.е. в местах установки плинтуса или карниза

Как установить светодиодную ленту в потолочный плинтус

Монтаж СДЛ в потолочный плинтус начинаются сразу после окончания работ по установке потолка.

Для гармоничной подсветки потолка важно выбрать плинтус из плотных материалов, чтобы предотвратить его просвечивание. Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса

Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса. Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:

удалить защитную пленку;
снять защитную поверхность с самоклеющейся стороны;
приклеить в специальный зазор (ниша между плинтусом и стеной).

Схема установки потолочного плинтуса и светодиодной ленты

Светодиодная лента под натяжным потолком

Работы по установке проводятся до монтажа натяжного потолка. Основные методы крепления СДЛ:

Крепление к «запотолочному» пространству. Плата крепится к бетонной стене или металлическим профилям между бетонным и натяжным потолком.

Схема крепления под натяжным потолком

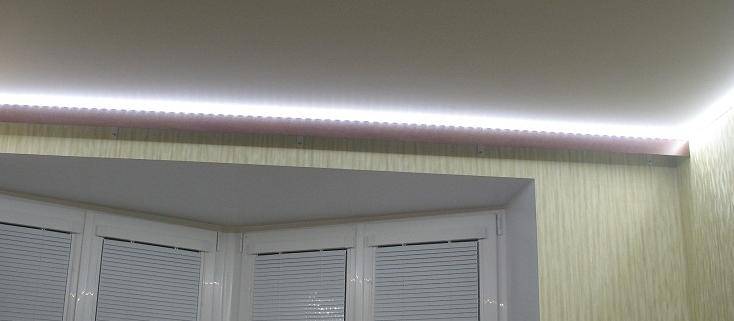

Пример подсветки под натяжным потолком

Монтаж невидимых потолочных карнизов в районе окон. Но при этом основная часть подсветки попадает на окна и шторы.

Пример подсветки в невидимых потолочных карнизах

Установка в карниз. По периметру комнаты под натяжным потолком выполняется карниз-полочка из гипсокартона, в который укладывается светодиодная плата. Способ требует больших временных и денежных затрат.

Схема монтажа потолочного карниза

Пример подсветки потолка с использованием карниза

При необходимости изготавливают несколько полок на разных уровнях, подчеркивая особенности дизайна.

Пошаговая инструкция подключения

В месте установки линии освещения необходимо выровнять поверхность, обезжирить с помощью растворителя. В случае металлической поверхности, необходимо защитить её электроизоляцией.

Нижняя сторона ленты самоклеющаяся. С неё нужно снять пленку и наклеить на подготовленный участок. Необходимо помнить, что радиус изгиба более 2 см может повредить всю систему. Для разделения полосы используются специальные метки (на картинке ниже). Если необходимо соединить отрезки rgb ленты используются паяльник и коннекторы. При пайке следует помнить о чувствительности светодиодов, держать паяльник необходимо не более 10 секунд.

Подключение RGB-ленты

Подключаются ленты достаточно просто. Есть 4 контакта: три отвечают за каждый цвет, а четвертый – за питание. У RGBW предусмотрен еще один – для белого цвета.

Подключение RGB-ленты в зависимости от типа контроллераЕсли нужно получить одну длинную ленту, можно соединить разные ленты между собой. Надежнее всего сделать это при помощи пайки, но это может быть неудобно, особенно, при отсутствии опыта работы с паяльной станцией. В таком случае рекомендуется использовать специальные коннекторы. Они бывают разных видов:

для соединения лент в одну;
для подключения к блоку питания;
для подключения к сети 220V;
для разных светодиодов (3528, 5050 и т.д.).

Потребление светодиода ватт. Как узнать мощность светодиодной ленты

Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент .

Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, – все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.

В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.

Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).

Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.

Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.

Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:

SMD3528 – 0,11 Вт;

SMD5050 – 0,3 Вт;

SMD5630 – 0,5 Вт;

SMD5730 – 0,5 Вт.

Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528 , имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.

Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.

Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.

Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.

Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.

Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.

Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.

Далее по размеру идут SMD5730 и SMD5630 , каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной ленты	Количество светодиодов на один метр длины светодиодной ленты, шт	Потребляемый ток (А), отрезка светодиодной ленты длиной:
1 м	2 м	3 м	4 м	5 м
SMD3014	60	0,5	1,0	1,5	2,0	2,5
120	1,0	2,0	3,0	4,0	5,0
240	2,0	4,0	6,0	8,0	10,0
SMD3528	30	0,2	0,4	0,6	0,8	1,0
60	0,4	0,8	1,2	1,6	2,0
120	0,8	1,6	2,4	3,2	4,0
SMD5050	30	0,6	1,2	1,8	2,4	3,0
60	1,2	2,4	3,6	4,8	6,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Основные отличия

Ленты с тремя цветами обычно однорядные и самые простые, имеют 4 контакта – по 1 на каждый цвет и общий плюс. Если добавлен один или два белых элемента, добавляются и контакты. Поэтому при подключении разных типов следует подбирать нужные коннекторы, если взять не те, присоединить подсветку не получится.

Если смотреть на внешний вид RGBW и RGBWW в чем разница со стандартным RGB видно сразу. В первом варианте один дополнительный светодиод, во втором два. Причем, скомпонованы они могут быть по-разному:

Белые светодиоды и RGB размещаются рядом друг с другом. Так как для равномерного освещения нужно, чтобы они располагались близко, ленту часто делают двухрядной. Это может вызвать неудобства при монтаже, если используется алюминиевый профиль под стандартную ширину.
Все диоды расположены в одном корпусе, но при этом разделены внутри. Такой вариант дает равномерный свет, а размер ленты практически не отличается от стандартного.

Компоновка трех модулей в одном корпусе – хорошее решение с качественным светом.

Особенности цветности, сфера применения

При выборе одного из вариантов нужно понимать, для каких целей он будет применяться. От этого зависит выбор, так как цветность у каждого из видов имеет особенности:

RGB – самое простое решение с трехцветным модулем. Дает много оттенков, а также может светить белым светом. Но не отличается чистотой и яркостью, часто может быть желтоватым. Поэтому применять можно для декоративной подсветки и оформления помещений, мебели и других конструкций. Если нужен белый свет, лучше проложить рядом монохромный белый вариант, так получится намного лучше.
RGBW включает холодный белый свет, что увеличивает количество возможных оттенков и позволяет настроить подсветку очень точно. А если нужно общее освещение, не придется ставить две матрицы, белый свет есть. Но нужно учесть, что он холодный, а это не очень комфортно для зрения при длительном нахождении в комнате.
RGBWW с двумя модулями белого света подойдет как в качестве общего освещения, так и для подсветки. Количество оттенков самое большое, поэтому можно добиться идеального результата в любом помещении или на улице. Но самое главное, можно регулировать температуру света в помещении и настроить ее так, чтобы можно было работать или отдыхать.

Общее освещение, сделанное с помощью RGBWW-ленты удобно тем, что можно четко настроить яркость и цветовую температуру.

Если нужно сделать освещение на улице, стоит подбирать модели с повышенной защитой от влаги и перепадов температуры. Обычно лента в силиконовом покрытии, ее цена на порядок выше, поэтому в комнаты покупать такую нет смысла.

Применение RGB светодиодной ленты

RGB светодиодные ленты могут применяться также широко, как и обычные LED ленты. Их могут применять для наружной рекламы, для подсветки мебели и автомобильного тюнинга, но больше всего RGB светодиодные ленты применяют для дизайна помещений.

Гибкий контроль за светом RGB лент позволяет добиться таких эффектов при освещении квартир и прочих помещений, которых никак не удастся достичь другими способами подсветки. Она с легкостью принесет разнообразие в жизнь простым изменением подсветки. К примеру, яркий белый свет сделает из помещения рабочий кабинет, легкая голубая подсветка идеально подойдет в качестве ночного света, а зеленая подсветка поможет достичь лучшей расслабленности и отдыха. Причем все это можно сделать с одним помещением буквально за несколько секунд.

SMD 3528/60 led

Лента на 60 диодов имеет самый низкий световой поток – до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой – около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты – это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

светодиодная лента длиной 5 м;
диммер с пультом дистанционного управления для монохромной ленты;
блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Лента rgb 5050 и её особенности
