Как правильно паять светодиоды SMD

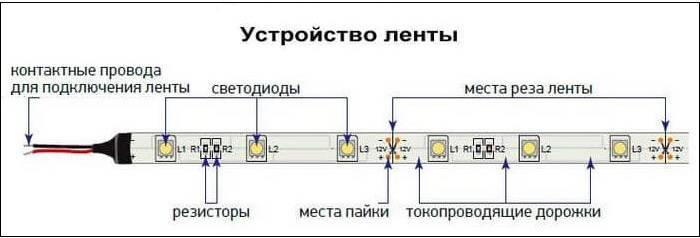

Как устроена светодиодная лента

Гибкая основа ленты служит печатной платой с токоведущими нитями для SMD светодиодов. На лицевой поверхности расположен диодный блок. Он сгруппирован по три элемента, включающие диод и ограничительный резистор.

Каждый блок отделяет разметка в виде рисунка ножниц. На этом месте светодиодная лента перерезается, если надо ее укоротить или повернуть при прокладке в другую сторону. Светодиодный блок имеет токоведущие контакты для припаивания проводов или установки соединительных коннекторов.

С тыльной стороны нанесен клеящий слой, закрытый защитной пленкой. Во время монтажа лента просто приклеивается к алюминиевому профилю или на любую чистую поверхность.

Работает лента от постоянного тока напряжением 12 или 24 вольта. Источником служит блок питания. Бывают ленты, рассчитанные на напряжение 36 и 48 вольт, но в быту они редко используются.

Для светодиодных лент применяют одноцветные и трехцветные SMD диоды. Самый распространенный – первый вариант с одним кристаллом. Диоды светятся белым, синим, красным или другим цветом.

Второй вариант – это лампочки с тремя кристаллами. Один RGB диод способен светиться, например, красным, синим и зеленым цветом. Переключение свечения осуществляется контроллером.

Продаются светодиодные ленты рулонами длиной по 5 м. На каждый 1 м может быть припаяно 30, 60 и более лампочек. Для защиты от влаги и механических повреждений производят изделия с силиконовым покрытием.

Распайка планарных деталей

Итак, как происходит сам процесс? Кое-что почитайте тут. Мы откусываем маленькие кусочки припоя (сплава) Розе или Вуда. Наносим наш флюс, обильно, на все контакты микросхемы. Кладем по капельке припоя Розе, с обоих сторон микросхемы, там где расположены контакты. Включаем паяльник, и выставляем с помощью диммера, мощность ориентировочно ватт 30-35, больше не рекомендую, есть риск перегреть микросхему при демонтаже. Проводим жалом нагревшегося паяльника, вдоль всех ножек микросхемы, с обоих сторон.

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

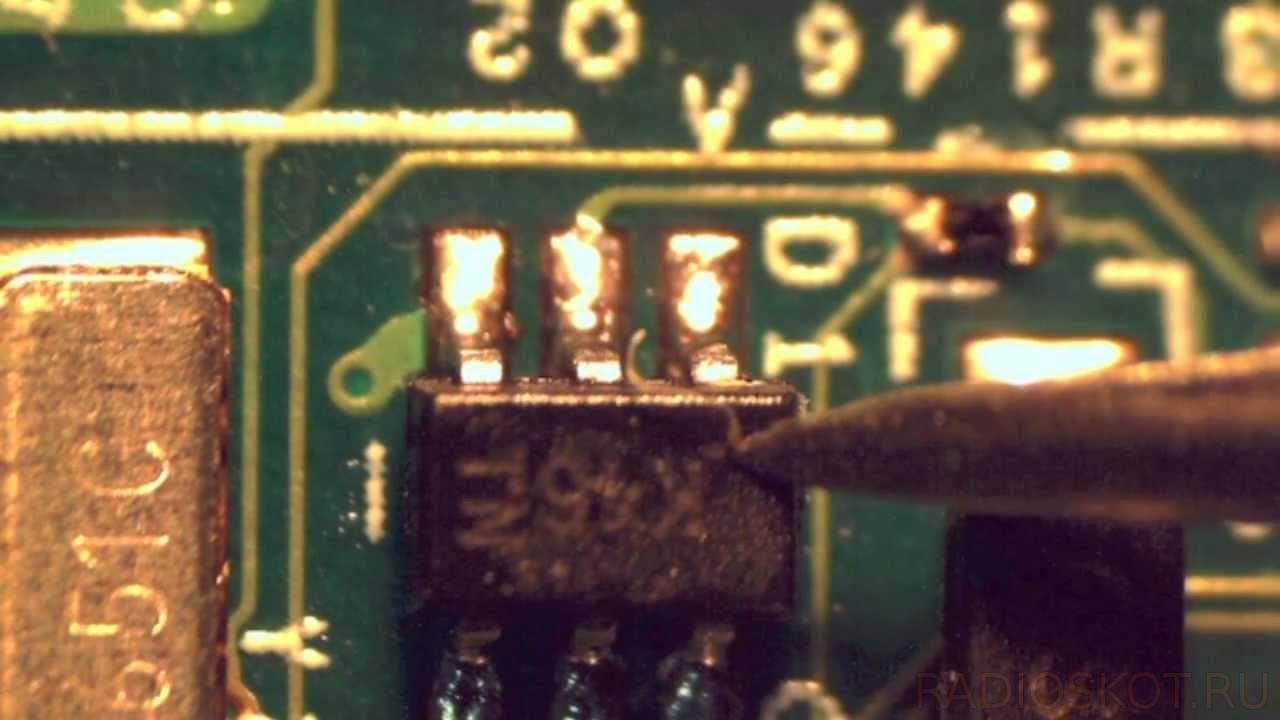

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

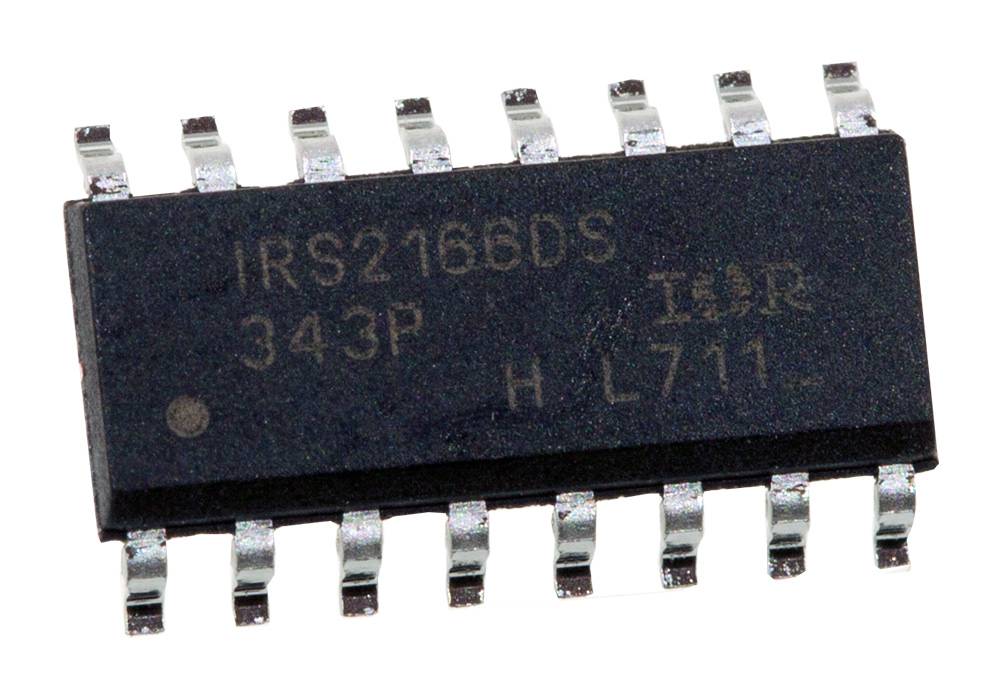

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем — AKV.

Обсудить статью ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

СХЕМА УЛЬРАЗВУКОВОГО ОТПУГИВАТЕЛЯ

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 — 9 ВОЛЬТ

Другой вариант пайки

Кроме обычных светодиодов, существуют чипы, которые монтируются в светодиодные ленты. Наиболее часто встречаемыми на сегодняшний день являются светодиоды типа SMD.

Этот элемент электросхемы представляет собой безвыводной компонент. SMD не имеет традиционных проволочных выводов из меди. Поэтому такие элементы соединяются с помощью дорожек печатной платы. Для соединения SMD диода с платой также используется пайка. К ним необходимо припаять дорожки путей и контактные площадки. Запаять такой компонент схемы несложно, поскольку для этого можно использовать маломощный тип паяльника на 10-12 Вт. Поэтому можно вполне удобно и быстро спаять каждый последовательно расположенные контакт в отдельности.

Бывают ситуации, когда необходимо выпаять SMD-компоненты для их замены или проверки. В такой ситуации, чтобы не допустить перегрева элемента, нужно прогревать все его выводы одновременно. Если такая потребность с SMD-компонентами случается часто, тогда имеет смысл приобрести специальный набор жал для паяльника. Эти жала должны иметь два или три маленьких разветвленных окончания. С ними очень легко работать с SMD, так как риск их повреждения минимизируется даже в тогда, когда они приклеены к печатной плате. Иногда невозможно использовать маломощный паяльник. Тогда, чтобы не повредить элемент во время пайки, к жалу мощного паяльника следует навить медный провод с диаметром в один миллиметр.

Навитый на жало провод

С такой самодельной насадкой будет достаточно легко обходиться и мощным паяльником при работе с SMD светодиодами.

Паяльная паста для SMD

SMD-компоненты представляют собой миниатюрные электронные детали, устанавливаемые на платы. При этом пайка выполняется не по привычной технологии, когда выводы деталей крепятся на отверстия платы и припаиваются с обратной стороны. Монтаж элементов SMD выполняется непосредственно на лицевой стороне поверхности, на которой расположены токопроводящие дорожки. Для этого применяется специальный флюс (паста).

Паяльная паста и ее свойства

Первоначально подобные составы применялись только в SMT-технологиях. Сейчас их область использования увеличивалась. В состав паяльной пасты для SMD входят следующие ингредиенты:

  1. Порошкообразный припой. Чаще всего подбираются сплавы на основе серебра, свинца или олова. Наибольшее распространение имеют пасты бессвинцового типа.
  2. Обезжиривающий припой.
  3. Связующие элементы. Они облегчают фиксацию элементов на поверхности плат. Чем больше размеры платы, тем более вязкой консистенцией должна обладать паста для пайки.
  4. Вспомогательные ингредиенты и активаторы.

Добиться качественной пайки можно только в той ситуации, если были соблюдены все условия и срок хранения паяльной массы. У большей части ингредиентов подобных составов срок годности не более полугода. Хранить их нужно при температуре +2…+10°C. В помещении не должно быть слишком холодно или жарко. Уровень влажности воздуха при этом не должен превышать 80%. Перед применением состава его нужно разогреть до комнатной температуры и лишь после этого открывать банку или извлекать субстанцию из шприца. В некоторых случаях на прогрев уходит около 5-6 часов.

Также необходимо учитывать, что со временем паяльная смесь утрачивает свои свойства. Подбирать материалы для пайки оловом или иными материалами нужно с учетом следующих требований:

  • недопущение формирования шариков и разбрызгивания;
  • высокая клеящая способность;
  • стойкость к растеканию при первичном нагреве;
  • отсутствие остаточного флюса;
  • максимальный срок хранения.

Перепайка светоизлучающих диодов

Светодиоды припаивают и отпаивают точно так же, как и любую радиодеталь. Особенно это касается DIP светодиодов, у которых есть токопроводящие ножки. Сложности могут возникнуть только с SMD деталями, так как у них паяльные площадки, а не токопроводящие ножки. Такие светодиоды припаиваются на ленты или платы.

Что понадобится

Кроме паяльника, припоя и флюса, могут понадобиться:

  • кисточка для флюса;
  • пинцет;
  • бокорезы или ножницы;
  • регулируемая подставка.

Температура пайки и другие условия

Если нет опыта в пайке светодиодов, то желательно использовать фен. В этом случае вероятность перегрева детали сильно снижается.

При использовании паяльника максимальная температура жала — 300 градусов. Можно приобрести паяльник с регулируемой температурой.

Как выпаять

Чтобы достать из лампы плату со светодиодами, нужно:

Отделить корпус

Это можно сделать с помощью ножа, но действовать следует осторожно, чтобы ничего не повредить. Плата к основанию припаяна двумя проводами

Их отпаивают, смочив жало паяльника во флюсе. После этого плата просто снимается с основания.

После этого при помощи тестера проверяются все дорожки и светодиоды в режиме сопротивления. Также испорченные светодиоды будут иметь потемнения – черные точки.

Нужно осмотреть качество пайки. Бывает, что на производстве случается брак, который мешает нормальной работе лампы.
После определения неисправных элементов плату закрепляют в держателе. В одну руку берут паяльник, а в другую — пинцет. Паяльник подносят к одному контакту на пару секунд, а затем к другому. При этом светодиод аккуратно оттягивается пинцетом.

Как припаять

Пошаговое руководство:

  1. На местах выпаянных светодиодов остаются контактные площадки. На них нужно нанести по капле флюса.
  2. Сверху вкладывают рабочие SMD светодиоды с соблюдением полярности.
  3. Контакты снова прогревают, пока ножки не войдут в припой.

Если светодиода нет, вместо него можно впаять кусок проволоки. Лампа начнет немного тусклее светить, но зато будет работать. Стоит понимать, что в таком случае она проработает гораздо меньше, т.к. ток рассчитанный на 10 LED (условно) будет распределяться на 9.

Посмотрев видео, можно наглядно увидеть процесс пайки SMD светодиодов при помощи контактного паяльника и термовоздушного паяльного фена.

SMD контролёры

Поверхностное крепление корпуса более легко поддаётся демонтажу. В этом случае можно использовать широкое жало паяльника и медный провод с флюсом и отпаивать сразу несколько контактов одновременно. Но есть и более интересные методы распайки:

  1. Использование металлической полосы или половинки бритвенного лезвия для распределения тепла паяльника на один ряд ножек микросхемы. В этом случае на ряд контактов с одной стороны устанавливается стальная полоска и прогревается жалом до плавки припоя, после чего эта сторона чуть приподнимается над платой. Затем таким же образом плавится припой с другой стороны чипа;
  2. Использование длинного отрезка медной оплётки с нанесённым на неё флюсом. Отрезок укладывается на ножки микросхемы с одной стороны и прогревается паяльником; вытягивая на оплётку припоя, деталь приподнимаем пинцетом. Затем таким же образом убираем припой с другой стороны контроллера;
  3. Технически интересным вариантом является использование сплавов Розе или Вуда. Капли этого припоя наносятся на контакты и прогреваются, этим снижается температура плавления припоя. Далее припой постепенно прогревается, и микросхема демонтируется;
  4. Использование фена или паяльной лампы. Для использования этого инструмента на места пайки наносится флюс. После чего поверхность и деталь прогреваются, и пинцетом микросхема снимается с монтажных пятачков.

Нужно отметить, что каждый вариант демонтажа используется в конкретных условиях, главная задача в этом случае – подобрать наиболее оптимальный с точки зрения безопасности вариант и при его использовании не повредить саму деталь или дорожки платы.

Важно!

При демонтаже микросхемы важно помнить, что любые детали или узлы на плате имеют свой температурный минимум, его превышение приведёт к выводу микросхемы из строя. Использование подручных средств и паяльника при монтаже или демонтаже микроконтроллеров вполне оправдано, но требует как минимум наличия навыков работы с паяльником

При их отсутствии стоит предварительно потренироваться на ненужных деталях. Этот процесс позволит приобрести нужный опыт, как отпаять микрочип без повреждений, кроме того выбрать наиболее оптимальный вариант работы с конкретной платой и типом корпуса микросхемы

Использование подручных средств и паяльника при монтаже или демонтаже микроконтроллеров вполне оправдано, но требует как минимум наличия навыков работы с паяльником. При их отсутствии стоит предварительно потренироваться на ненужных деталях. Этот процесс позволит приобрести нужный опыт, как отпаять микрочип без повреждений, кроме того выбрать наиболее оптимальный вариант работы с конкретной платой и типом корпуса микросхемы.

Пайка в заводских условиях

В заводских условиях используются другие технологии пайки, позволяющие одновременно спаять несколько плат. Специальный робот устанавливает необходимые элементы на основание, на рабочую сторону которого методом шелкографии нанесена паяльная паста. Она содержит припой и флюс, при нагреве они переходят в другую фазу и выполняют свои задачи. Флюс обезжиривает контакты и обеспечивает смачивание, а припой под действием капиллярного эффекта затекает в зазоры соединений и обеспечивает прочное соединение SMD элементов.

Процесс происходит в специальной печи, где плата выдерживается определенное время. Длительность контакта и режим нагрева подбираются таким образом, чтобы не вредить SMD светодиодам. Процедура происходит достаточно быстро и обеспечивает пайку элементов в промышленных объемах.

Важно! Повторить такую технологию в домашних условиях не получится, поскольку необходимо обладать полным комплектом оборудования и материалов. Поэтому для любителей важно освоить процесс ручной пайки SMD светодиодов с использованием обычных инструментов и материалов

Пайка SMD в корпусе 1206, 0805, MELF, MINIMELF и т. д.

В этих корпусах производят резисторы, конденсаторы, диоды и светодиоды. Такие элементы поставляются в бумажных или пластиковых лентах, адаптированных к автоматической сборке. Такие ленты наматывают на барабаны и обычно содержат 5000 штук элементов, хотя, может быть, даже 20000 в одной катушке.

Такие катушки устанавливаются в сборочные машины, благодаря чему весь процесс производства может быть полностью автоматизирован. Роль человека в подобном производстве — это только установка новых катушек и контроль качества готовой продукции.

В названии корпуса закодированы размеры SMD компонента. Например, 1206 означает, что длина элемента составляет 120 mils, а ширина — 60 mils. Mils составляет 1/1000 дюйма или 0,0254 мм.

На практике чаще всего используются корпуса 1206, 0805, 0603, 0402, 0201, 01005. Для ручного монтажа идеально подходит корпус 1206, но даже 0402 можно паять вручную, хотя это довольно утомительно. Элементы MELF имеют цилиндрическую форму и чаще всего являются диодами или резисторами. Давайте теперь перейдем к делу!

Припаять диод в корпусе MELF

Прежде всего, мы должны облудить одну из контактных площадок. Мы обрабатываем площадку флюсом и прикасаемся к ней кончиком паяльника, и через некоторое время наносим припой. Припой должен немедленно расплавиться и равномерно покрыть всю площадку. Все, что вам нужно, это тонкий слой припоя — лучше, чтобы его было мало, чем слишком много.

Далее мы берем SMD компонент за боковые стороны и кладем его на место пайки. После этого следует разогреть ранее облуженную площадку и придавить в нее SMD компонент. Припой должен равномерно охватить вывод компонент.

Последний этап — пайка второго контакта. Здесь нет ничего сложного — мы прикасаемся к контакту и к площадке жалом паяльника, затем прикладываем к нему припой, который быстро плавиться, обволакивая место пайки ровным слоем.

На следующих рисунках показано, как припаивается конденсатор в корпусе 1206. Последовательность операций идентична приведенной выше.

Почему нужно паять SMD светодиоды?

При изготовлении светотехнических изделий, в которых применяются светодиоды поверхностного монтажа – пайка SMD светодиодов производится автоматически. Ручная пайка таких светодиодов может потребоваться в нескольких случаях – при ремонте устройств или при их макетировании в процессе проектирования изделия. Иногда паяют вручную при начале мелкосерийного производства новых изделий.

В процессе ручной и механизированной пайки главная проблема при пайке светодиодов на плату – выдержать необходимый температурный режим и не перегреть корпуса светодиодов. Точнее на перегрев плохо реагируют полупроводниковые материалы светоизлучающего кристалла.

Последствием перегрева кристалла может быть ускоренная деградация светодиода, при которой:

  • уменьшается яркость свечения светодиода;
  • меняется оттенок света;
  • светодиод может за считанные недели или даже дни почти погаснуть или физически выгореть от перегрева.

Пролог

Я уже недавно представлял на суд зрителя подобную конструкцию паяльника, но c вдвое меньшей мощностью. Это был сверхминиатюрный паяльник, позволяющий производить самые мелкие работы, такие как, например, ремонт шлейфов. Подробности об этом изделии можно найти здесь>>>

К сожалению, конструкция эта оказалась слишком сложной для повторения, так как требовала изготовления всяких замысловатых деталей, а также специальной оснастки для изготовления нагревательного элемента. Поэтому я решил значительно упростить самоделку, но вместе с этим повысить КПД изделия.

Тут уместно доложить, что несколько дней экспериментов с нагревательными элементами на основе резисторов МЛТ доказали полную несостоятельность этой конструкции, хотя она довольно широко представлена самодельщиками в сети Интернет.

Лишь один резистор из пяти позволил довести температуру жала до 400°С и то, только в течении одного цикла включения/выключения. При очередном включении он отказал. Другие резисторы не позволили получить температуру выше 250°С и выходили из строя во время одного или двух коротких циклов.

Исследование вышедших из строя резисторов показало, что обрыв плёночного резистивного элемента происходит по внешнему периметру той или другой контактной чашки. Вы можете это проверить и сами, если подключите резистор к блоку питания и с помощью вольтметра определите место наивысшего падения напряжения.

Но, не стоит унывать, изготовление паяльника на основе резистора МЛТ тоже довольно трудоёмкая работа, так как доработка самого резистора требует даже примитивной токарной обработки. А представленную ниже конструкцию можно повторить чуть ли ни на коленке.

Как правильно выбрать?

Если финансовые возможности позволяют, то можно фен, предназначенный для пайки, купить в любом специализированном магазине. В настоящее время предлагается большой выбор этих устройств, в том числе и с различным набором функций.

Как и строительный, фен, который предназначен для пайки, сегодня производится многими компаниями и их имя играет не последнюю роль. Лучше доверять проверенным устройствам, на которые имеется спрос по всему миру.

Также при выборе фена следует обратить особое внимание на его функциональные возможности и технические характеристики. Для начала, следует тщательно изучить все предлагаемые модели и разновидности устройств

Большое значение играет рабочая температура, которая должна находиться в определенных заданных пределах.

Кроме этого, обратить внимание необходимо и на материал корпуса, так как у дешевых моделей от регулярного использования он может просто оплавится, а, соответственно, и деформироваться

ВАЖНО ЗНАТЬ: Технические характеристики сварочных выпрямителей

ВАЖНО ЗНАТЬ: Технические характеристики сварочных выпрямителей

Такой параметр, как мощность, тоже имеет важное значение. Так как данный тип устройств относится к категории электроприборов, то в нем должны быть в полной мере выполнены правила по технике безопасности

Следует обратить внимание и на тип установленного вентилятора, а также на количество его оборотов. Качественный фен должен создавать непрерывный и стабильный поток воздуха, температура которого при работе должна иметь стабильную величину

Видео:

Лучше выбрать ту модель, которая оснащена специальным реле, при помощи которого выставляется необходимая рабочая температура.

Это позволит значительно расширить его функциональные возможности и работать с самыми разными материалами.

Обязательным атрибутом фенов для пайки является насадка, которая идет в комплекте с устройством. Именно насадка обеспечивает направление потока нагретого воздуха и равномерность прогрева поверхности.

В любом случае фен, предназначенный для пайки, должен быть не только надежным, но и долговечным.

Как паять SMD компоненты

Монтаж ЛЕД элементов технологически значительно отличается от подключения лампы. Пайка SMD светодиодов требует некоторого опыта и навыков. Если их нет, рекомендуется сначала потренироваться на каких-нибудь ненужных кусочках провода. Это поможет овладеть искусством пайки и позволит сохранить светодиоды в рабочем состоянии. Перед началом работы следует осмотреть поверхность платы. Если она покрыта лаком или слоем силикона, следует освободить от них токоведущие дорожки, к которым будут припаяны светодиоды.

Специфика монтажа SMD светодиодов заключается в отсутствии обычных длинных выводов. Элементы устанавливаются на плату и припаиваются к дорожкам, для чего по бокам корпусов ЛЕД приборов имеются маленькие площадки. Работа требует аккуратности и внимания

Важно помнить об опасности нагрева, максимально сокращая время прикосновения паяльника к SMD деталям. Если нет соответствующего инструмента, на жало обычного паяльника наматывают медный провод толщиной около 1 мм

Один конец этой обмотки служит жалом, температура нагрева которого значительно ниже, чем у основного элемента. Рассмотрим порядок действий детальнее:

Порядок работ

Процесс пайки состоит из следующих операций:

Читать также: Узнать владельца по номеру машины бесплатно

  • удаление перегоревшего светодиода (если это необходимо);
  • зачистка токопроводящих дорожек, нанесение флюса на место пайки;
  • установка нового ЛЕД элемента на место;
  • пайка контактов;
  • очистка места пайки от остатков флюса.

Необходимо постоянно помнить о времени прогрева контактов, максимально сокращая его до приемлемых значений. Готовая пайка должна быть аккуратной, ровной, без наплывов или потеков припоя. Излишки материала можно собирать кусочком плетеного экрана, нагревая припой и прикасаясь к нему пучком проводков.

Как паять при помощи фена

Пайка с помощью фена чем-то напоминает промышленный способ монтажа SMD светодиодов, только вместо печи с нужной температурой используется специальный фен. Процесс производится поэтапно:

  • на поверхность платы наносим специальную термопасту. Не следует полностью покрывать ей основание, достаточно нанести материал только на контактные площадки;
  • устанавливаем светодиод с помощью пинцета;
  • направляем поток горячего воздуха и припаиваем плату к ЛЕД элементу. Для защиты от перегрева рекомендуется прикрыть его металлическим предметом.

При подаче горячего воздуха паста расплавляется, образуя слой флюса и жидкого припоя. Флюс быстро испаряется, оставляя прочную спайку.

Фен удобно использовать для демонтажных работ. Если требуется выпаять сразу много светодиодов (например, для замены перегоревших элементов на линейной подсветке), фен позволит быстро нагреть плату и легко отсоединить даже наклеенные детали.

Пайка ленты покрытой силиконом

Силиконовая защита наносится для исключения контактов ленты с влагой. Для пайки необходимо удалить слой покрытия. Для этого ленту надрезают острым ножом и аккуратно снимают защиту. После этого тщательно зачищают и обезжиривают токоведущие дорожки, наносят флюс и припаивают светодиоды. По окончании работы необходимо вновь нанести на очищенный участок слой прозрачного силикона. Можно использовать обычный сантехнический состав, который застывает около суток (в зависимости от толщины слоя).

Как паять SMD компоненты

Монтаж ЛЕД элементов технологически значительно отличается от подключения лампы. Пайка SMD светодиодов требует некоторого опыта и навыков. Если их нет, рекомендуется сначала потренироваться на каких-нибудь ненужных кусочках провода. Это поможет овладеть искусством пайки и позволит сохранить светодиоды в рабочем состоянии. Перед началом работы следует осмотреть поверхность платы. Если она покрыта лаком или слоем силикона, следует освободить от них токоведущие дорожки, к которым будут припаяны светодиоды.

Специфика монтажа SMD светодиодов заключается в отсутствии обычных длинных выводов. Элементы устанавливаются на плату и припаиваются к дорожкам, для чего по бокам корпусов ЛЕД приборов имеются маленькие площадки. Работа требует аккуратности и внимания

Важно помнить об опасности нагрева, максимально сокращая время прикосновения паяльника к SMD деталям. Если нет соответствующего инструмента, на жало обычного паяльника наматывают медный провод толщиной около 1 мм

Один конец этой обмотки служит жалом, температура нагрева которого значительно ниже, чем у основного элемента. Рассмотрим порядок действий детальнее:

Особенности пайки

После того, как мы освежили школьные знания и азы подключения светодиодных элементов, а также нашли все необходимые инструменты, можно приступать к непосредственной работе с деталями. Светодиоды можно подключать последовательно

Здесь важно знать, как это следует делать правильно

Обратите внимание! Для того чтобы последовательно припаять диоды, следует подбирать их с одинаковыми параметрами. Получившиеся цепочки светодиодов можно использовать в самых различных приборах и назначениях

Наиболее часто с их помощью организуют различного рода подсветки (открытые или закрытые) помещений, а также транспортных средств. При установке таких цепочек следует помнить о том, что напряжение в электросети автомобиля будет выше, чем 12 В (14-14,5 В). Для сети питания машины не характерно постоянство напряжение. Чтобы подавить возможные помехи, нужны специальные стабилизаторы напряжения

Получившиеся цепочки светодиодов можно использовать в самых различных приборах и назначениях. Наиболее часто с их помощью организуют различного рода подсветки (открытые или закрытые) помещений, а также транспортных средств. При установке таких цепочек следует помнить о том, что напряжение в электросети автомобиля будет выше, чем 12 В (14-14,5 В). Для сети питания машины не характерно постоянство напряжение. Чтобы подавить возможные помехи, нужны специальные стабилизаторы напряжения.

Самостоятельный сбор стабилизаторов напряжения возможен на основе микросхем КРЕН8А и К142ЕН8А для сети 9 В. Микросхемы КРЕН8Б и К142ЕН8Б подойдут для сети напряжения в 12 В. Для припайки данного элемента подойдет малогабаритный паяльник. Его жало должно нагреваться до 260 градусов.

Обратите внимание! Длительность процесса пайки на каждую точку должна составлять 3-5 секунд. Что сама пайка прошла правильно, необходимо знать следующие правила и рекомендации:

Что сама пайка прошла правильно, необходимо знать следующие правила и рекомендации:

  • при отсутствии даже минимального опыта пайки необходимо предварительно потренироваться. Иначе велик риск того, что светодиоды не будут работать или вообще испортятся. Для повышения своих навыков следует использовать провода с разным сечением;
  • обязательно необходимо использовать стандартный оловянно-свинцовый припой, флюс для алюминия;

Флюс для алюминия

  • провода, которые не были покрыты окислами, необходимо сразу же после оголения лудить. Для этого нужно взять небольшое количество припоя и разогреть его на жале паяльника. Затем касаемся им канифоли и проводим по оголенным участкам проводов. В результате таких манипуляций припой растечется тонкой пленкой;
  • иногда лужение не допускается. Тогда провод следует положить на таблетку аспирина и нагреть паяльником. Нагревание длится 3-5 секунд.

Процесс пайки светодиодов

Зная эти правила, вы сможете правильно спаять светодиоды последовательно.

Процедура реболлинга

Для проведения реболлинга чип помещают в трафарет, и закрепляют специализированной изолентой. С тыльной стороны пальцем или шпателем наносят паяльную пасту, затем настраивают фен на температурный режим около 300 градусов и начинают прогревать. После появления характерного блеска от расплавленной паяльной пасты дают припою полностью остыть.

Для освобождения трафарета от чипа убирают изоленту и прогревают трафарет примерно до 150 градусов, в конце процедуры деталь должна освободиться. Бывает, что сходу невозможно достать деталь из китайского трафарета, поэтому может возникнуть необходимость аккуратно ее зацепить.

Во время обратной пайки микросхемы оценивают риски, выкладывают чип необходимое количество раз для точного совпадения пяток и шаров. Потом выставляют на паяльном фене температуру от 330 до 350 градусов и греют до тех пор, пока расплавленный припой не даст возможность чипу самому встать на место.

Монтаж компонентов электронных схем выполняется разными способами. Одним из наиболее распространенных вариантов является пайка, обеспечивающая надежный контакт и прочное крепление деталей к печатной плате.

Она не представляет большой сложности и доступна даже начинающим радиолюбителям. Пайка светодиодов SMD отличается особенностями и правилами. Они призваны сохранить элементы и защитить их от перегрева. Несоблюдение требований приводит к потере светильников, поэтому полезно будет рассмотреть вопрос подробнее.

Читать также: Автомобили формулы 1 фото

Как отпаять и припаять заново светодиод

Перед тем как приступить к пайке, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Не стоит забывать о проверке приобретённых светодиодов. Иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.

Что необходимо для работы

Для выпаивания светодиода из алюминиевой платы необходимы:

  • пинцет;
  • лезвие;
  • паяльник (рекомендуется с тонким жалом);
  • флюс;
  • держатель.

Если нет паяльника с тонким лезвием, можно сделать насадку из медной проволоки.

Паяльник с самодельной тонкой насадкой из медной проволоки.

Температура пайки

Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов.  SMD-диоды не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.

Пошаговая инструкция отпайки

На первом этапе снимают алюминиевую плату. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож, аккуратно, чтобы не повредить элементы. К основанию площадка крепится с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив плату на держателе. С алюминиевого основания плату можно снять без помощи инструментов.

Отсоединённая плата со светодиодами.

Перед тем, как начать выпаивать светодиод, нужно взять тестер и пройтись по всем чипам, чтобы проверить их работоспособность. В большинстве случаев повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.

Внешний вид прогоревшего диода.

Проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.

Проверка диодов тестером.

Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов

Схема пайки

Когда будут определены все сгоревшие диоды, можно приступить к пайке. Плата закрепляется на держателе. После горелку аккуратно подносят к обратной стороне платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.

Далее снова нагревают, при этом на кристалл нужно слегка надавить. Диод держать до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Такой вариант подойдёт, только если на плате установлено более 10-ти чипов.

Снятие повреждённого светодиода.

По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но уходит больше времени на работу.

Перед пайкой чипов линейку следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, подложка от платы отсоединяется.
