Как устроен фонарик

Зарядное устройство для никель-кадмиевых аккумуляторов

Теперь следует соорудить зарядное устройство для фонарика. Основное требование – напряжение на выходе не должно
превышать 4.2 В.

Если планируется питать зарядное от какого-либо источника более 6 вольт – актуальна простая схема на КР142ЕН12А,
это очень распространенная микросхема для регулируемого, стабилизированного питания. Зарубежный аналог LM317.
Вот схема зарядного устройства на этой микросхеме:

Но эта схема не вписывалась в мою задумку – универсальность и максимальное удобство для зарядки. Ведь для
этого устройства понадобится делать трансформатор с выпрямителем или использовать готовый блок питания. Я решил
сделать возможность заряда аккумуляторов от зарядного устройства мобильника и USB порта компьютера. Для реализации
потребуется схемка посложнее:

Полевой транзистор для этой схемы можно взять с неисправной материнской платы и другой компьютерной
периферии, я срезал его со старой видеокарты. Таких транзисторов полно на материнке возле процессора и
не только. Чтобы быть уверенным в своем выборе, нужно вбить номер транзистора в поиск и убедиться по даташитам,
что это полевой с N-каналом.

В качестве стабилитрона я взял микросхему TL431, она встречается практически в каждом заряднике от мобилы или
в других импульсных блоках питания. Выводы этой микросхемы нужно соединить как на рисунке:

Я собрал схему на кусочке текстолита, для подключения предусмотрел сразу гнездо USB. В дополнение к схеме впаял
один светодиод возле гнезда, для индикации зарядки (что на USB-порт поступает напряжение).

Немного пояснений к схеме
Так как зарядная схема будет все время присоединена к батарее, диод VD2 необходим, чтобы батарея не разряжалась
через элементы стабилизатора. Подбором R4 нужно добиться на указанной контрольной точке напряжения 4.4 В, мерять
нужно при отцепленной батарее, 0.2 вольта – это запас на просадку. Да и вообще, 4.4 В не выходит за пределы
рекомендуемого напряжения для трех аккумуляторных банок.

Схему зарядного можно существенно упростить, однако заряжать придется только от источника 5 В
(USB-порт компьютера удовлетворяет этому требовванию), если
зарядное телефона выдает большее напряжение – использовать его нельзя. По упрощенной схеме, теоретически,
аккумуляторы могут перезаряжаться, на практике же так заряжают аккумуляторы во многих заводских изделиях.

Принцип работы

«Вечный» фонарик работает от пары катушек индуктивности, их можно сделать даже вручную. Посредством смещения стержня под действием постоянных магнитов вырабатывается электроэнергия. Она преобразовывается в постоянный ток посредством банального выпрямителя – диодный мост. Ключевую роль в устройстве выполняет суперконденсатор, обеспечивающий скопление заряда. Благодаря ему, устройство не придётся регулярно трясти.

После конденсатора устанавливается повышающий трансформатор, основанный на тороидальной ферритовой катушке с парой обмоток (основной и коллекторной). Количество витков обязано быть не меньше 20, а лучше – до 50. Схема трансформатора обязана обладать тремя выходами на транзисторы. Они увеличивают импульсы тока до величины, которой достаточно для загорания светодиода.

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

В такой продукции в 2021 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

НазваниеCree XM-L T6Cree XM-L2Cree XP-G2Cree XR-E
Фото
U, В2,92,852,83,3
I, мА700700350350
P, Вт2211
Рабочая температура, °C
Световой поток, Лм280320145100
Угол свечения, °12512511590
Индекс цветопередачи, Ra80-9070-9080-9070-90

Главная характеристика светодиодов для фонарей – это световой поток. От неё зависит яркость вашего фонаря и количество света, которое может дать источник. Разные светодиоды, потребляя одинаковое количество энергии, могут существенно отличаться по яркости.

Рассмотрим характеристики светодиодов в больших фонариках, прожекторного типа

Название
Фото
U, В5,7; 8,55; 34,2;6; 12;3,63,5
I, мА1100; 735; 185;2500; 125050009000…13500
P, Вт6,38,51820…40
Рабочая температура, °C
Световой поток, Лм44051012502000…2500
Угол свечения, °11512010090
Индекс цветопередачи, Ra70-9080-9080-90

Продавцы часто указывают не полное название диода, его типа и характеристики, а сокращенную, несколько иную цифробуквенную маркировку:

  • Для XM-L: T5; T6; U2;
  • XP-G: R4; R5; S2;
  • XP-E: Q5; R2; R;
  • для XR-E: P4; Q3; Q5; R.

Фонарь может так и называться, «Фонарь EDC T6», информации в такой краткости более чем достаточно.

Принцип работы

В основе работы «вечного фонарика» лежит несколько катушек индуктивности, которые можно собрать самостоятельно. В ней, за счет перемещения стержня из постоянных магнитов, получается электрический ток. Он преобразовывается в постоянный ток при помощи выпрямителя (диодного моста). Важную роль в конструкции играет суперконденсатор, который позволяет накапливать заряд. Необходим он для того, чтобы устройство не приходилось трясти постоянно. За ним следует повышающий трансформатор из тороидальной ферритовой катушки и двух обмоток (базовой и коллекторной). Число витков должно составлять от 20 до 50. У трансформатора должны быть три выхода на транзисторы. Он повышает импульсы тока до уровня достаточно для работы светодиода.

Схема фонарика с аккумулятором

Как радиомеханику мне интересны самые простые электронные устройства. На этот раз речь пойдёт о фонарике с аккумулятором.

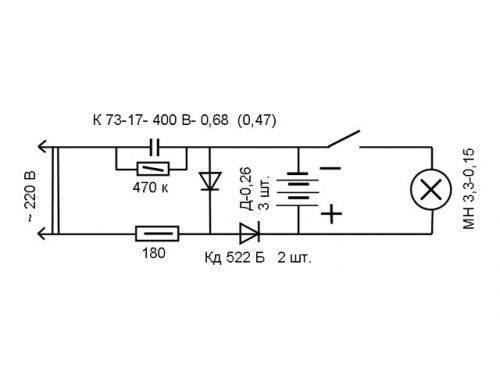

Вот схема фонарика с аккумулятором.

Фонарик состоит из двух частей. В одной части размещён аккумулятор и сетевое зарядное устройство, а в другой – выключатель и лампа накаливания. Для зарядки аккумулятора одна часть фонарика отсоединяется от головной (где лампа и выключатель) и подключается к сети 220V.

На фото виден разъём-переходник, который соединяет аккумулятор и выключатель с лампой накаливания.

Устройство такого фонарика предельно простое. Для зарядки свинцово-кислотного аккумулятора G1 ёмкостью 1 А/h (1 ампер-час) и напряжением 4V используется схема с гасящим конденсатором C1. На нём падает большая часть сетевого напряжения сети 220V. Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 – VD4 (1N4001).

Для сглаживания пульсаций после диодного моста устанавливается электролитический конденсатор C2. Нагрузкой для всего этого выпрямителя является аккумулятор G1. Если его отключить, то на выходе выпрямителя будет напряжение около 300 вольт, хотя при подключенном аккумуляторе напряжение на его выходе составляет 4 – 4,5 вольта.

Стоит отметить, что схема с гасящим (балластным) конденсатором проста, но довольно опасна. Дело в том, что такая схема гальванически не развязана от сети 220 вольт. При использовании трансформатора схема становится более электробезопасной, но из-за дороговизны этой детали применяется схема с гасящим конденсатором.

Диод VD5 необходим для того, чтобы аккумулятор не разряжался через схему индикации на красном светодиоде HL1 и резисторе R2. А вот лампа накаливания EL1 (или схема из светодиодов) подключается к аккумулятору только через выключатель SA1. Получается, что диод VD5 служит неким барьером, который пропускает ток к аккумулятору от сетевого выпрямителя, а обратно нет. Вот такая простая защита. Также стоит сказать, что на диоде VD5 теряется небольшая часть от выпрямленного напряжения – за счёт падения напряжения на диоде при прямом включении (VF). Оно составляет где-то 0,5 – 0,7 вольт.

Отдельно хотелось бы сказать об аккумуляторе. Как уже было сказано, он герметичный свинцово-кислотный (Pb). Состоит из двух ячеек по 2 вольта, соединённых последовательно. Т.е аккумулятор, как говорят, состоит из 2 банок.

На аккумуляторе указано, что максимальный ток заряда – 0,5 ампера. Хотя для свинцовых Pb аккумуляторов рекомендуется ограничивать ток заряда на уровне 0,1 от его ёмкости. Т.е. для данного аккумулятора лучшим зарядным током будет – 100mA (0,1A).

Типовыми неисправностями фонариков с аккумулятором являются:

  • Выход из строя элементов сетевого выпрямителя (диодов, электролитического конденсатора, резистора в цепи индикации);

  • Неисправность кнопки-выключателя (легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем);

  • Деградация (старение) аккумулятора;

  • Износ контактных разъёмов.
