Простое зарядное устройство для аккумулятора своими руками

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

  1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
  2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Требования к зарядке АКБ

Перед проведением процедуры изготовления самодельного зарядного для АКБ необходимо обратить внимание на следующие требования:

  1. Обеспечение стабильного напряжения 14,4 В.
  2. Автономность устройства. Это означает, что самодельное устройство не должно требовать присмотра за ним, так как зачастую АКБ заряжается ночью.
  3. Обеспечение отключения зарядного устройства при увеличении зарядного тока или напряжения.
  4. Защита от переполюсовки. Если устройство будет подключено к АКБ неправильно, то должна срабатывать защита. Для реализации в цепь включается предохранитель.

Переполюсовка представляет собой опасный процесс, в результате которого АКБ может взорваться или закипеть. Если аккумулятор исправен и лишь слегка разряжен, то при неправильном подключении зарядного устройства произойдёт повышение тока заряда выше номинального. Если же АКБ разряжена, то при переполюсовке наблюдается увеличение напряжения выше заданного значения и как итог — электролит закипает.

Как сделать своими руками

Сделать зарядное устройство с диодным мостом самому по вышеприведенной схеме не составит особого труда. Достаточно руководствоваться следующими рекомендациями.

Подготовить необходимые комплектующие и инструменты

  • Трансформатор. Если зарядник изготавливается для АКБ  легкового автомобиля «Жигули» емкостью 60 А×ч, то автомобильные характеристики трансформатора должны иметь следующие параметры:
    • мощность не менее 150 Вт, чтобы обеспечить зарядный ток величиной 6 А (оптимальная зарядка по времени с обеспечением стойкости пластин аккумулятора достигается на режиме 10 % от емкости АКБ);
    • напряжение на вторичной обмотке должно быть выше 12 Вольт для нормального прохождения тока через разряженную батарею — в районе 14.4 Вольт.

    Трансформатор с такими характеристиками можно найти в старых электроламповых телевизорах или потертых временем музыкальных центрах, вышедших из строя микроволновых печах и источниках бесперебойного питания. В конце концов в специализированных магазинах можно купить такое устройство за небольшие деньги.

    Старые трансформаторы используют в обмотках алюминиевый провод в отличие от медного он сильнее нагревается. Поэтому возникает необходимость борьбы с перегревом таких трансформаторов. Кулер от неисправного источника питания компьютера поможет решить проблему:

  • Выпрямитель. Для диодного моста следует использовать достаточно мощные диоды, работающие на токе около 10 А. Такими параметрами обладают электронные элементы типа Д246. Возможно найти и другие подобные варианты. Наличие меток с указанием полярности диодов облегчает сборку моста.
  • При работе мощные диоды выделяют большое количество тепла. Монтировать диодный мостик рекомендуется на радиаторе охлаждения, например, имеющихся в старых запасных частях от системного блока компьютера. В случае невозможности найти промышленный радиатор охлаждения можно воспользоваться алюминиевым профилем, как показано на изображении:
  • Для подключения зарядника к бытовой сети необходима сетевая вилка.
  • Монтаж лучше производить на текстолитовой пластине, подходящей по габаритам.
  • Необходим кусок нихромовой проволоки.
  • Амперметр, вольтметр.
  • Диэлектрическая бумага, изолента.
  • Кроме слесарного, основным рабочим инструментом будет паяльник с материалами необходимыми в технологии пайки.

Порядок выполнения работ

  1. Так как трансформатор для самодельного зарядника обычно берется с другого электротехнического устройства, то весьма редко напряжение и сила тока на вторичной обмотке соответствуют требованиям. Следует в таком случае полностью удалить вторичную обмотку, оставив первичную. Выполнить расчеты из школьного курса физики для определения количества витков и диаметра проволоки, подходящими для необходимого напряжения и силы тока. Аккуратно уложить проволоку виток к витку не составит труда. Не стоит забывать делать изоляцию (диэлектрической бумагой, изолентой) между слоями. Концы проволоки вывести и закрепить на корпусе. Для уменьшения вибраций следует пропитать обмотку парафином.
  2. На текстолитовой пластине разместить радиатор охлаждения с установленными на нем четырьмя диодами Д246. Собрать диодный мостик с выводами к клеммам аккумулятора. Зачистить концы выводов.
  3. В разрыв между диодным мостом и аккумулятором подключается амперметр и устанавливается  кусок нихромовой проволоки. Один конец ее жестко закрепляется, а второй остается подвижным, чтобы была возможность менять длину нихромовой проволоки и варьировать величиной сопротивления. Такой самодельный переменный резистор позволит производить регулирование тока подаваемого на аккумулятор.
  4. Все соединения необходимо заизолировать изолентой. Готовое устройство для обеспечения электробезопасности следует поместить в подходящий корпус.
  5. Амперметр будет отслеживать процесс зарядки. Когда показания силы тока на нем будут в районе 1 А, можно сделать вывод, что аккумулятор зарядился.
  6. Контролировать зарядку можно и с помощью вольтметра, однако при подключенном зарядном устройстве его показания будут немного выше.

Руководство по изготовлению

Для изготовления зарядки автомобильного аккумулятора своими руками из инструментов вам потребуется только паяльник с расходными материалами, текстолитовая плита, а также провод с вилкой для бытовой розетки. В принципе, может использоваться любая схема зарядного устройства для автомобильного аккумулятора, но мы опишем процесс на наиболее простом варианте (автор видео об изготовлении простейшего ЗУ в домашних условиях — канал SDELAJ SAM).

Этапы

Итак, чтобы соорудить прибор своими руками, вам нужно будет выполнить следующие действия:

  1. Для начала займемся диодными элементами. Монтаж диодов осуществляется на радиаторные устройства. Сам радиатор можно вытащить из старого компьютера — он установлен непосредственно на процессоре. Диодный мост необходимо собрать на подготовленном текстолите, причем учтите, что размер плитки определит габариты самого ЗУ.
  2. Когда с диодами разберетесь, переходите к следующему этапу — теперь мы будем работать с трансформатором, вернее, с его обмотками. Первичные обмотки подключаются последовательно, причем между выводами 1 и 1′ необходимо будет поставить перемычку, для этого используется паяльник. Далее, тем же паяльником нужно припаять провод с вилкой для бытовой розетки, провод припаивается к выводам 2 и 2′. Если вы хотите, чтобы устройство работало надежно, вам нужно будет также дополнить цепь предохранительными элементами — для вторичного участка цепи подойдет устройство на 10 ампер, для первичного — на 0.5 А.
  3. Затем, в соответствии с имеющейся схемой, вам нужно будет припаять провода с зажимами, которые будут подключаться к аккумуляторной батарее. Чтобы изготовленный своими руками прибор работал без перебоев, сечение проводов должно составлять не меньше 2.5 мм.
  4. На завершающем этапе вам нужно будет ограничить зарядный ток, чтобы он не разрушил конструктивные элементы аккумулятора. Для ограничения тока необходимо подключить 112-вольтную лампу мощностью не более 60 Вт. Этот элемент следует вмонтировать в место разрыва отрицательного провода. Помните о том, что чем ниже будет мощность лампы, тем, соответственно, будет ниже и зарядный ток. Для контроля работоспособности основных характеристик сооружаемого своими руками прибора в цепь можно добавить амперметр.

Устройства на основе импульсных БП

Ещё одним вариантом является ПЗУ импульсного типа (схема 3). Это устройство способно генерировать токи до 100 и более ампер (зависит от элементарной базы). ПЗУ представляет импульсный источник питания с задающим генератором на микросхеме IR2153, выход которого выполнен в виде обыкновенного повторителя на базе BD139/140 или его аналога. В импульсном БП (далее ИБП) применяются мощные транзисторные ключи типа 20N60 с током 90 А и максимальным U = 600 В. В схеме присутствует также выпрямитель однополярного типа с мощными диодами.

Схема 3 — Пусковое устройство для автомобиля портативное своими руками с возможностью зарядки аккумулятора.

При подключении в сеть через цепь «R1 — R2 — R3 — диодный мост» происходит зарядка электролитических конденсаторов C1 и C2 , ёмкость которых прямо пропорционально зависит от мощности ИБП (2 мк на 1 Вт). Они должны быть рассчитаны на U = 400 В. Через R5 поступает напряжение для генератора импульсов, которое растёт с течением времени на конденсаторах и U на микросхеме. Если оно доходит до 11 — 13 В, то микросхема начинает генерировать импульсы для управления транзисторами. При этом появляется U на II обмотках трансформатора и открывается составной транзистор, подается питание на обмотку реле, которое плавно запустит стартер. Время срабатывания реле подбирается конденсатором.

Это ПЗУ снабжено защитой от токов короткого замыкания (КЗ) при помощи резисторов, выполняющих роль предохранителей. Они открывают при КЗ маломощный тиристор, который коротит соответствующие выводы микросхемы (она прекращает свою работу). Об исчезновении КЗ свидетельствует светодиод, который будет гореть. Если КЗ нет, то он гореть не будет.

Описание схемы

Для начала рассмотрим особенности, касающиеся схемы ЗУ для АКБ. Как сказано выше, для того, чтобы сделать зарядное устройство для батареи автомобиля своими руками, вы должны обладать простейшими знаниями в области электротехники. Схема простого зарядного устройства включает в себя несколько компонентов, одним из основных является трансформаторное устройство. Этот девайс не так легко найти в продаже, целесообразней будет извлечь из старого телевизора, в данном случае для изготовления ЗУ мы будем использовать трансформатор ТС 180. Найти такое устройство можно на рынке, где торгую старыми запчастями от бытовой техники.

Схема для изготовления самодельного ЗУ

Трансформаторный узел должен быть оснащен двумя вторичными обмотками, который рассчитаны:

  • на напряжение 6.4 В;
  • на ток, составляющий 4.7 А.

В том случае, если вы подключите последовательно обе обмотки, то на выходе получите 12.8 вольт. Для зарядки полностью разряженного аккумулятора этого может не хватить (в данном случае потребуется не меньше 14 вольт), но для подзарядки, а также зарядки не сильно разряженных АКБ этого напряжения хватит.

Если вы хотите все сделать правильно по схеме, то выводы 9 и 9′ необходимо соединить друг с другом, для этого используется толстый провод. А вот к контактам 10 и 10′ нужно будет припаять диодный мост, для этого применяется аналогичный провод. На схеме вы можете увидеть обозначение Д242А — это диодный мост, который состоит из четырех компонентов.

САМОДЕЛЬНЫЙ АККУМУЛЯТОР

Сегодня мы изготовим достаточно простое устройство, а точнее источник питания — самодельный аккумулятор напряжения. Как известно, два разных металла погруженные в раствор электролита, способны в себе накапливать электрический ток. В качестве электродов было решено использовать медную и алюминиевую фольгу (на мой взгляд они самые доступные).

Кроме фольги нам еще понадобится — лист бумаги, прозрачный скотч и сам сосуд, в котором мы поместим банку аккумулятора (очень удобно использование стеклянного сосуда из — под нафтизина или валерианных таблеток).

Смотрим на фотографии.

Фольги почти одинакового размера, только алюминиевая фольга чуть длиннее, причины этому нет, просто на медную фольгу легче нанести припой, чем на алюминиевую и провод к фольге не припаян, просто свернут в нее затем зажат при помощи плоскогубцы.

Далее обе фольги были завернуты в лист бумаги. Не допустимо касание металлов друг к другу, между ними ограждением служит лист бумаги. Затем фольги нужно взять вместе и завернуть в кружок и обмотать ниткой или прозрачным скотчем.

Затем изготовленный сверток нужно поместить в сосуд. После этого берем 50 мл воды и разбавляем в нее 10 — 20 граммов соли. Раствор хорошенько перемешиваем и подогреваем до тех пор, пока вся соль не расплавится.

После расплавления соли раствор заливаем в сосуд, где у нас готовая заготовка для нашего самодельного аккумулятора. После заливки ждем несколько минут и измеряем напряжение на проводах аккумулятора. Забыл уточнить полярность аккумулятора, медная фольга — плюс питания, алюминиевая соответственно минус. Измерения покажут напряжение порядка 0,5-0,7 вольт. Но первоначальное напряжение ни о чем не говорит. Нужно зарядить наш аккумулятор. Заряжать можно от любого источника постоянного тока с напряжением 2,5-3 вольт, зарядка длится пол часа. После зарядки опять измеряем напряжение, оно возросло до 1,3 вольт и может достигать до 1,45 вольт. Максимальный ток такого самодельного аккумулятора может достигать до 350 миллиампер.

Можно изготовить несколько таких аккумуляторов и использовать как резервный источник питания скажем для светодиодной панели или фонаря. Для повышения мощности аккумулятора можно использовать фольгу больших размеров, но конечно такой самопальный аккумулятор держать заряд будет не очень долго (в течении одной недели заряд иссякнет), еще один минус — малый срок службы (не более 3 месяцев), поскольку на меди образуется оксид а во время процесса заряд-разряд алюминиевая фольга начинает поддаваться коррозии и постепенно разделится на мелкие кусочки, но думаю для экспериментов стоит попробовать собрать такой простенький аккумулятор.

Поделитесь полезными схемами

СЕТЕВОЙ БЛОК ПИТАНИЯ НА 5 ВОЛЬТ Само устройство состоит из нескольких деталей и наладки не требует, работает сразу после включения. На выходе строго 5 вольт, хотя блок питания и не содержит понижающего сетевого трансформатора.
ВЫПРЯМИТЕЛЬ НАПРЯЖЕНИЯ

Выпрямители — это устройства, преобразующие переменный ток в ток одного направления. Раньше это преобразование осуществлялось с помощью электрических машин — мотор-генераторов, но они требуют постоянного обслуживания, занимают много места и имеют низкий к. п. д. Поэтому в настоящее время для преобразования переменного тока в ток одного направления применяют более экономичные и удобные в эксплуатации ионные, электровакуумные и полупроводниковые приборы.

САМОДЕЛЬНЫЙ ВЫСОКОВОЛЬТНЫЙ ГЕНЕРАТОР Провел множество экспериментов и обнаружил много интересных вещей: Один провод заземлен на батарею, второй подключен к обычной лампочке. Внутри ионизируется аргон, которым она заполнена, создавая красивые эффекты. Также ее можно брать руками — ионизация еще сильнее.
ЗВУКОВОЙ АНАЛИЗАТОР СПЕКТРА Схема и видеоролик работы анализатора самодельного спектра звука по частотам, на основе микроконтроллера Atmega8-16PU.
ПРОСТОЙ ВИДЕОПЕРЕДАТЧИК Как передавать изображение и звук с видеокамеры-глазка на телевизор, без использования проводов — схема и практическая сборка устройства.

samodelnie.ru

Причины и признаки разряда АКБ

В процессе эксплуатации аккумуляторной батареи при работе двигателя идет постоянный подзаряд АКБ от генератора автомобиля. Проверить процесс заряда можно, подключив к клеммам аккумулятора мультиметр при заведенном двигателе, измеряя напряжение зарядки автомобильного аккумулятора. Заряд считается нормальным, если напряжение на клеммах составляет от 13,5 до 14,5 Вольт.

Таблица уровня заряженности АКБ.

Вопрос эксперту

Каким должно быть минимальное напряжение АКБ?

Напряжение нормально заряженного аккумулятора во время стоянки должно быть не менее 12,5 Вольта. В том случае, если напряжение менее 11,5 Вольта, двигатель авто может не запуститься во время старта.

Для полного заряда требуется проехать на авто не менее 30 километров или примерно полчаса в городском ритме движения. Причины разряда аккумуляторной батареи:

  • АКБ имеет значительный износ (более 5-ти лет эксплуатации);
  • неправильная эксплуатация аккумулятора, приводящая к сульфатации пластин;
  • длительная стоянка транспортного средства, особенно в холодное время года;
  • городской ритм движения авто с частыми остановками, когда АКБ не успевает достаточно зарядиться;
  • невыключенные электроприборы автомобиля во время стоянки;
  • повреждение электропроводки и оборудования автомобиля;
  • утечки по электроцепям.

Многие автовладельцы в комплекте бортового инструмента не имеют средств для измерения напряжения АКБ (вольтметр, мультиметр, пробник, сканер). В таком случае можно руководствоваться косвенными признаками разряда АКБ:

  • тусклое свечение лампочек на приборной панели при включении зажигания;
  • отсутствие вращения стартера при запуске двигателя;
  • громкие щелчки в районе стартера, погасание лампочек на приборной панели при запуске;
  • полное отсутствие реакции авто на включение зажигания.

При появлении перечисленных признаков в первую очередь необходимо проверить клеммы АКБ, при необходимости их почистить и поджать. В холодное время года можно попробовать занести на некоторое время аккумуляторную батарею в теплое помещение и его прогреть.

ЗУ своими руками.

↑ Схема ЗУ № 1 (TL494)


ЗУ на схеме 1 является мощным генератором импульсов, работающим в диапазоне от десятков до пары тысяч герц (частота варьировалась при исследованиях), с регулируемой шириной импульсов. Зарядка АБ производится импульсами тока, ограниченного обратной связью, образованной датчиком тока R10, включенным между общим проводом схемы и истоком ключа на полевом транзисторе VT2 (IRF3205), фильтром R9C2, выводом 1, являющимся «прямым» входом одного из усилителей ошибки микросхемы TL494. На инверсный вход (вывод 2) этого же усилителя ошибки подается регулируемое посредством переменного резистора PR1, напряжение сравнения с встроенного в микросхему источника опорного напряжения (ИОН — вывод 14), меняющего разность потенциалов между входами усилителя ошибки. Как только величина напряжения на R10 превысит значение напряжения (установленного переменным резистором PR1) на выводе 2 микросхемы TL494, зарядный импульс тока будет прерван и возобновлен вновь лишь при следующем такте импульсной последовательности, вырабатываемой генератором микросхемы. Регулируя таким образом ширину импульсов на затворе транзистора VT2, управляем током зарядки АБ.

Транзистор VT1, включенный параллельно затвору мощного ключа, обеспечивает необходимую скорость разрядки затворной емкости последнего, предотвращая «плавное» запирание VT2. При этом амплитуда выходного напряжения при отсутствии АБ (или прочей нагрузки) практически равна входному напряжению питания.

При активной нагрузке выходное напряжение будет определяться током через нагрузку (её сопротивлением), что позволит использовать эту схему в качестве драйвера тока.

При заряде АБ напряжение на выходе ключа (а, значит, и на самой АБ) в течении времени будет стремиться в росте к величине, определяемой входным напряжением (теоретически) и этого, конечно, допустить нельзя, зная, что величина напряжения заряжаемого литиевого аккумулятора должна быть ограничена на уровне 4,1 В (4,2 В). Поэтому в ЗУ применена схема порогового устройства, представляющего из себя триггер Шмитта (здесь и далее — ТШ) на ОУ КР140УД608 (IC1) или на любом другом ОУ.

При достижении необходимого значения напряжения на АБ, при котором потенциалы на прямом и инверсном входах (выводы 3, 2 — соответственно) IC1 сравняются, на выходе ОУ появится высокий логический уровень (практически равный входному напряжению), заставив зажечься светодиод индикации окончания зарядки HL2 и светодиод оптрона VH1 который откроет собственный транзистор, блокирующий подачу импульсов на выход U1. Ключ на VT2 закроется, заряд АБ прекратится.

По окончании заряда АБ он начнет разряжаться через встроенный в VT2 обратный диод, который окажется прямовключенным по отношению к АБ и ток разряда составит приблизительно 15-25 мА с учетом разряда кроме того через элементы схемы ТШ. Если это обстоятельство кому-то покажется критичным, в разрыв между стоком и отрицательным выводом АБ следует поставить мощный диод (лучше с малым прямым падением напряжения).

Гистерезис ТШ в этом варианте ЗУ выбран таким, что заряд вновь начнется при понижении величины напряжения на АБ до 3,9 В.

Это ЗУ можно использовать и для заряда последовательно соединенных литиевых (и не только) АБ. Достаточно откалибровать с помощью переменного резистора PR3 необходимый порог срабатывания. Так, например, ЗУ, собранный по схеме 1, функционирует с трехсекционной последовательной АБ от ноутбука, состоящей из сдвоенных элементов, которая была смонтирована взамен никель-кадмиевой АБ шуруповерта. БП от ноутбука (19В/4,7А) подключен к ЗУ, собранному в штатном корпусе ЗУ шуруповерта взамен оригинальной схемы. Зарядный ток «новой» АБ составляет 2 А. При этом транзистор VT2, работая без радиатора нагревается до температуры 40-42 С в максимуме. ЗУ отключается, естественно, при достижении напряжения на АБ=12,3В.

Гистерезис ТШ при изменении порога срабатывания остается прежним в ПРОЦЕНТНОМ отношении. Т.е., если при напряжении отключения 4,1 В, повторное включение ЗУ происходило при снижении напряжения 3,9 В, то в данном случае повторное включение ЗУ происходит при снижении напряжения на АБ до 11,7 В. Но при необходимости глубину гистерезиса можно изменить.

Без зарядных устройств не обойтись

Для выполнения данной операции, как уже отмечено, используются зарядные устройства, работающие от сети 220 В. Таких устройств на автомобильном рынке очень много, они могут обладать различными полезными дополнительными функциями.

Однако все они выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.

В некоторых моделях сила тока при зарядке регулируется вручную, но есть и модели с полностью автоматической работой.

Читайте по теме: Как выбрать зарядное устройство.

Из всех недостатков покупных зарядных устройств можно отметить высокую их стоимость, и чем «навороченней» прибор, тем цена на него выше.

А ведь у многих под рукой есть большое количество электроприборов, составные части которых вполне могут подойти для создания самодельного зарядного устройства.

Да, самодельный прибор выглядеть будет не так презентабельно, как покупной, но ведь его задача – заряжать АКБ, а не «красоваться» на полке.

Одними из важнейших условий при создании зарядного устройства – это хоть начальное знание электротехники и радиоэлектроники, а также умение держать в руках паяльник и уметь правильно им пользоваться.

Далее рассмотрим несколько схем зарядных устройств для АКБ, которые можно создать из старых электроприборов или составных частей электроники.

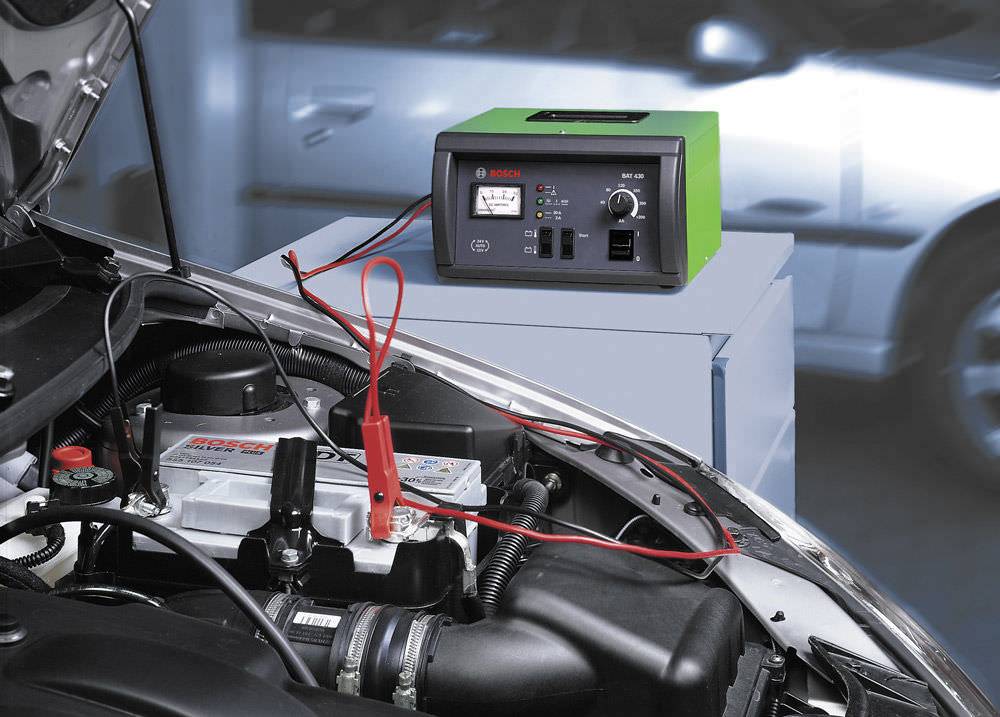

Порядок зарядки автомобильного аккумулятора

Довольно большое количество автовладельцев считают зарядку аккумулятора очень простым дело.

Но в этом процессе существует некоторое количество нюансов, от которых зависит продолжительная работа батареи:

Перед тем, как поставить батарею на зарядку, необходимо провести ряд необходимых действий:

  1. Используйте химически стойкие перчатки и очки.
  2. После снятия аккумулятора тщательно осмотрите его на признаки механических повреждений, следов вытекания жидкости.
  3. Выкрутить защитные крышки, для выхода выделяемого водорода, во избежание закипания аккумулятора.
  4. Тщательно присмотритесь к жидкости. Она должна быть прозрачная, без хлопьев. Если цвет жидкости темный и имеются признаки осадка, немедленно обращайтесь за помощью к специалистам.
  5. Проверить уровень жидкости. Исходя из действующих стандартов, на боковой стороне АКБ имеются пометки, «минимум и максимум» и если уровень жидкости ниже требуемого, необходимо его пополнить.
  6. Заливать необходимо только дистиллированную воду.
  7. Не включайте зарядный прибор в сеть, пока не подключены крокодилы к клеммам.
  8. Соблюдайте полярность при подсоединении крокодилов на клеммы.
  9. Если в процессе зарядки будут слышны звуки кипения, то отключите прибор от сети, дайте время остыть АКБ, проверьте уровень жидкости и после этого можно заново подключить зарядное устройство к сети.
  10. Следите чтобы, АКБ не перезаряжался, так как от этого зависит состояние его пластин.
  11. Проводите зарядку АКБ только в хорошо проветриваемых помещениях, так как в процессе заряжания выделяются токсические вещества.
  12. Электрическая сеть должна иметь установленные автоматы, отключающие сеть в случае ее замыкания.

После того, как вы поставите аккумулятор на зарядку, со временем ток будет падать, а напряжение на клеммах будет возрастать. Когда напряжение достигнет 14,5в – зарядку стоит прекратить выключением из сети. При достижении напряжения более 14,5в, аккумулятор начнет кипеть, а пластины освобождаться от жидкости.

Важно. Никогда не перезаряжайте свой аккумулятор, это может привести к потере его емкости и выходу из строя
