Виды и правила заземления электроустановок

Виды заземления в зависимости от удаления объекта от защитного контура

По этой характеристике, виды заземляющих устройств подразделяют:

Разберем каждое из них подробнее.

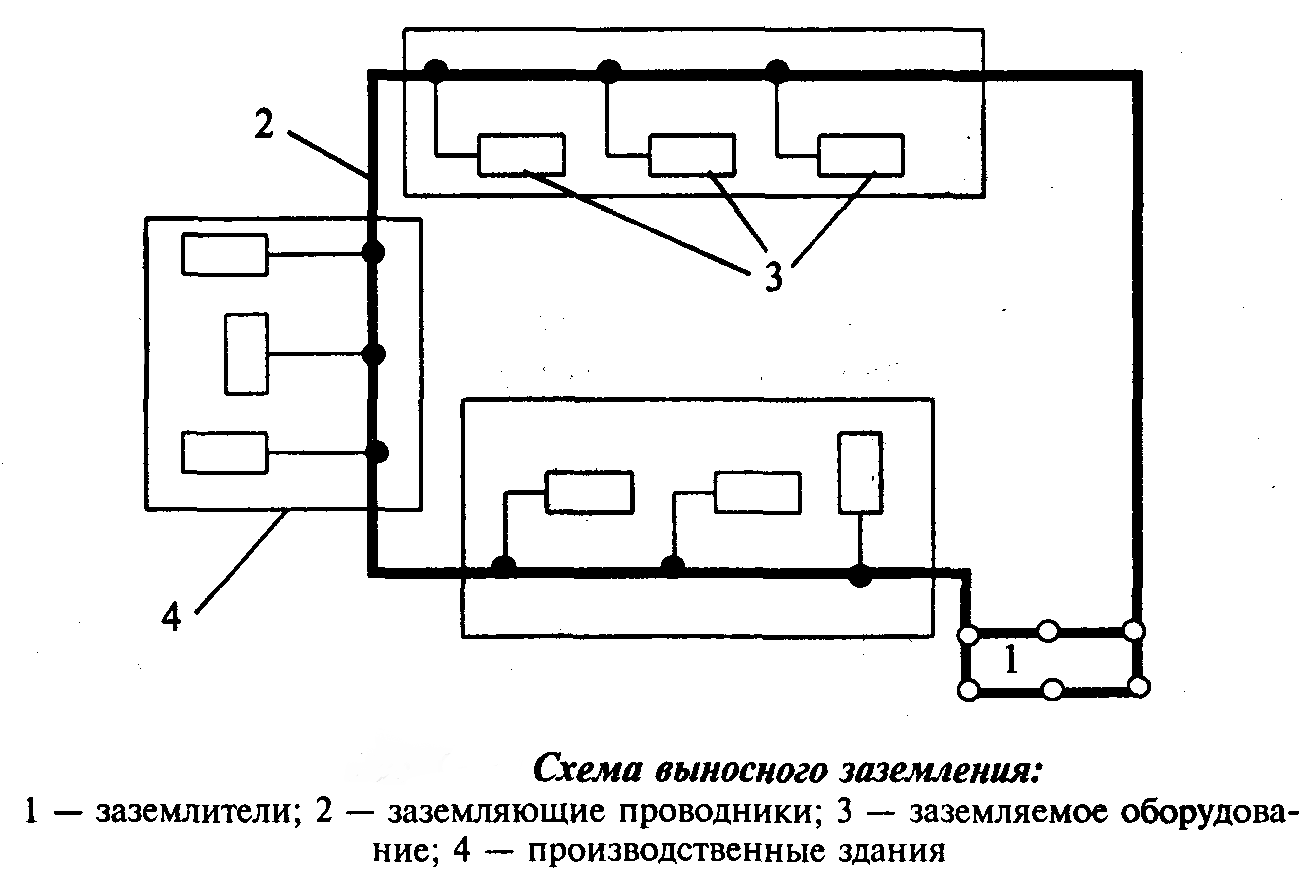

Выносное устройство

При этом типе, расположение заземлителя производится за пределами помещения. Выносное (сосредоточенное) защитное устройство монтируют при невозможности оснащения контура на участке со скальным, каменистым грунтом, либо при наличии за участком наиболее подходящего для заземления качества земли.

Разброс производственного оборудования на значительном расстоянии друг от друга – это еще одна причина установки выносной системы.

К преимуществу этого типа, относят возможность выбора места установки с лучшими свойствами грунтов, с малым уровнем сопротивления. К таким грунтам относят – глинистый или песчаный влажный грунт. Но есть у способа существенный минус. Значение коэффициента касания проводника равно 1, из-за удаленности от производственных объектов.

Такой вид защиты монтируют для обслуживания объектов с малыми токами короткого замыкания (не более кВ). Потенциальное напряжение при касании поврежденного участка цепи не меньше потенциала заземлителей.

Контурное устройство

Заземляющие электроды располагаются равномерно, по границам контура обслуживаемого участка и на нем самом. Поэтому, второе название этого типа – распределенное.

При таком способе установки заземлителей, безопасность использования приборами обеспечивается понижением потенциалов на каждом заземлителе и потенциалы их выравниваются. Такой метод позволяет понижать пиковый ток КЗ. Одиночнорасположенные на территории контура заземлители позволяют решать эту проблему.

Каждый метод заземления, при долгой эксплуатации, может повысить сопротивление контура. Для раннего обнаружения неисправности, необходимо периодически осматривать контур и подтягивать гайки на креплении проводов.

Схемы подключения

Самыми популярными схемами подключения заземлителей являются:

Замкнутая, в форме треугольника (рис. 3). Главным достоинством можно назвать более стабильную и надежная работа. В случае повреждения перемычки между стержнями, контур все равно будет продолжать работать (но с другой стороны).

Линейная (рис. 4). Последовательное соединение в одну линию вкопанных металлических колышков. Недостатком такого контура можно назвать то, что при выходе из строя перемычки контур работать не будет.

Рис. 4 Принципиальная схема линейного вида

Кроме вышеперечисленных разновидностей схем контуров можно еще использовать формы:

  1. прямоугольника;
  2. овала.

Рис. 5 Формы контуров заземления

Необходимые инструменты и материалы:

  1. аппарат для сварки;
  2. режущий инструмент (болгарка);
  3. лопата;
  4. перфоратор;
  5. гаечные ключи;
  6. измеритель сопротивления;
  7. измеритель тока;
  8. измеритель напряжения.

Кроме вышеперечисленных приспособлений необходимо использовать:

  • Уголок из коррозионно-стойкой стали, его размеры могут быть 50х50, 60х60 мм. Длина – более 2 метров. Также возможно использование стальной трубы, диаметром не менее 32 мм с толщиной стенки более 3,5-4 мм.
  • Металлические полосы (3 штуки). Их параметры: длина – 120-130 см; ширина – 4-6 см; толщина стенки – 4-6 мм.
  • Полоса стальная из нержавеющего материала 40х4, 50х5 мм. Она соединяет контур заземления и крыльцо дома.
  • Болты М10, М8.
  • Токопроводник медный, диаметром не меньше 6-7 мм2.

Все вышеприведенные параметры, необходимо проверить, используя измеритель.

Как действуют заземлители

Почему же ток уходит в землю по заземляющему контуру?

В качестве «подопытного» можно взять всё ту же стиральную машинку. Со временем любой провод может надломиться, потерять изоляцию или получить пробой на корпус из-за микротрещины. Рано или поздно ток начнёт попадать на металлическое основание прибора.

Если не трогать машинку, то человеку ничего не угрожает. Но стоит прикоснуться к корпусу, и, в случае отсутствия заземления, можно почувствовать всю мощь электричества на себе.

А всё дело в том, что несмотря на обувь и пол, человеческое тело имеет (хоть и малый) контакт с землёй. Следовательно, не имея заземляющего провода, ток будет проходить через человека и уходить в землю. А так как фазный провод имеет потенциал выше земельного, то тело становится отличным проводником с собственным сопротивлением. В итоге проходящий через нас ток вызывает те же физические свойства, что и в любом другом проводнике.

Самостоятельное изготовление

Самостоятельное изготовление заземления представляет собой последовательный процесс, состоящий из нескольких этапов, каждый из которых имеет свои особенности. Для этого не нужна кипа бумаг, так как в частном строительстве разрешение не требуется. Монтаж следует осуществлять в теплое время года, когда грунт оттаял, просох и осел.

Для работы потребуется:

  • сварочный аппарат;
  • болгарка, перфоратор;
  • уровень, рулетка;
  • плоскогубцы;
  • лопата, кувалда;
  • кисточка, краска;
  • гофрированная трубка;
  • алюминиевый скотч.

Работа выполняется в такой последовательности:

  1. Составление проекта. На его основании проводится расчет материалов и оборудования. Следует делать небольшой запас, так как в процессе работы возможны ошибки.
  2. Проведение разметки. Аккуратно снимается дерновый слой, затем отрывается котлован заданной формы. Вынутый материал нужно сохранить, так как он пойдет на обратную засыпку.
  3. От середины одной стороны или от угла прокапывается ровная траншея к зданию. Она нужна для укладки кабеля или другого проводника тока между рамкой и электрическим щитом.
  4. Выпиливаются электроды. Их концы заостряются для более простого погружения в почву. После этого штыри забиваются в грунт по углам траншеи. Если используется уголок, предварительно бурятся отверстия, а проемы заполняются смесью земли и соли.
  5. Выпиливаются стороны контура. Проводится их соединение с электродами и между собой. Места сварки закрашиваются.
  6. Возле канавы к дому к рамке приваривается болт. К нему прикручивается кабель. Стык закрывается пластиковой бутылкой, горлышко которой герметизируется алюминиевым скотчем.
  7. Ввод в дом делается в цоколе. Чтобы предотвратить перетирание изоляции кабеля, в отверстие вставляется гибкая стальная трубка. Кабель протягивается в нее и подключается к щиту.
  8. Заключительным этапом является заполнение канав грунтом, его выравнивание и трамбовка.

Инструкция по устройству контура

  1. Устройство АС контура заземления нужно устанавливать на расстоянии около 50 метров от места ввода электрических сетей в дом. Это расстояние является оптимальным для установления как вертикальных, так и горизонтальных электродов, но желательно их поверхность не должна быть окрашена;Профиль сечения заземлителей подбирается согласно материалу, мы подготовили специальную таблицу, по которой подбираются размеры электродов;Таблица по которой подбираются размеры электродовКонтур защитного заземления составляем из стального уголка и стальной ленты, их соединения проводится дуговой сваркой, после окончания работ обязательно испытание на прочность соединений;

Монтаж замкнутого контура производится следующим образом: выкапывается траншея выбранной глубины, оптимальное значение 70 сантиметров, но если у Вас наполнена квартира различного рода силовыми установками, то можно создать ров и до метра вниз. Форма траншеи представляет собой равнобедренный треугольник с максимальной шириной метр и глубиной о07-1 м, предварительно обязательно его нужно замерить.

Контур треугольник

К вершинам треугольника забивается кувалдой уголок, который будет отвечать за первоначальное сопротивление контура заземления частного дома.

Оптимальная длина трубы для обычного здания – 2-3 метра. Если арматура плохо входит в землю – воспользуйтесь специальным буром, а не молотом. После этого по траншее начинаем устанавливать наши заземлители.

Советы от электрика:

  1. Перед тем, как сделать защитный контур заземления своими руками, нужно заострить концы труб, так они будут легче устанавливаться и не понадобится повторного силового воздействия;Уголки нужно забивать не полностью, а оставлять около 30 сантиметров над поверхностью земли. Это поможет соединять их.Схема забивания уголковПосле свариваем части системы в одно целое, и соединяем с вводом напряжения дом или электрощитовой;Места сварки и сгибов обязательно обрабатываются обезжиривателями и специальными растворами против коррозии.Есть еще один способ соединения ленты и электродов – вывести из земли дополнительный замкнутый провод, к которому при помощи болтов среднего размера подключить проводники, по которым и будем прокладывать шины. Сечение медного кабеля для этого способа должно быть не меньше 10 мм, алюминиевого – 16 мм, стального 75 мм.

После того, как все электроды замкнуты, нужно проложить стальную полосу до 4 мм толщиной, начинаем от подстанции и движемся по периметру.

Понадобится чертеж-схема участка, т. к.

монтаж контура заземления частного дома или здания запрещен СНИП над газовыми или водопроводными трубами. Её можно составить схематически либо использовать ПО (к примеру, программа АвтоКад), этот документ понадобится, когда будет составляться протокол проверки согласно ГОСТ. Кроме того, нужно учитывать еще и разрешение от энергоснабжающей компании.

Видео: как сделать контур заземления в доме

Контуры заземления, могут сооружаться, только если есть акт на скрытые работы.

Для воздушных линий электропередач

Относительно заземлений переносных для воздушных линий (ВЛ) нужно отметить следующее. Они состоят из специальных заземлителей и так называемых «спусков», соединяющих их с элементами временно обустраиваемого защитного контура. Функцию таких спусков для ж/б опор ЛЭП с рабочими напряжениями 6-10 кВ выполняют элементы напряженной арматуры стоек, которые напрямую соединены с заземлителем. В ситуациях, когда опоры закреплены фиксирующими оттяжками – их также допускается использовать в качестве заземляющих проводников (в дополнение к уже имеющимся отводам).

Известные виды переносных заземлений обеспечивают надежную защиту работающего на ЛЭП оперативного персонала. Однако это не означает отказ от принятия дополнительных защитных мер, которые предусматриваются положениями действующих нормативов (ПУЭ, в частности).

Заземление линий электропередач на столбах

Для повышения безопасности обслуживающего персонала при работе на опорах ВВ электропередач, а также с целью защиты установленной на столбах аппаратуры применяется специальный вид заземлений переносных для воздушных линий. Их конструкция выбирается в соответствии с требованиями ПУЭ, в которых величина переходного сопротивления заземленных элементов строго нормируется. На воздушных линиях электропередач с соединенной с землей нейтральной жилой и рабочими напряжениями более 0,4 кВ на железобетонных опорах также заземляется их арматура (включая крюки и штыри, удерживающие провода). Суммарное сопротивление временного заземляющего устройства в этом случае не должно быть более 50-ти Ом.

Установка переносного заземления на воздушной линии

При обустройстве заземлений переносных для воздушных линий с деревянными опорами для получения надежного контакта, как правило, используется болтовое соединение. При заземлении металлических и железобетонных опор указанное соединение допускается делать как на сварку, так и с использованием болтовых стяжек.

Применение переносных заземлений на высоковольтных линиях передач  на 10 кВ (6кВ) считается обязательным. При этом временному заземлению подлежат:

  • Входящие в конструкцию металлические и железобетонные опоры.
  • Деревянные опорные столбы, на которых устанавливаются устройства защиты от грозы и молний.
  • Силовые или местные измерительные трансформаторы.

Также не следует забывать о заземлении аварийных разъединителей, высоковольтных предохранителей или других элементов защиты используемой аппаратуры.

Типы и конструкции заземления

В частных домах требования ПУЭ допускают использование различных типов заземлений. В конструкцию обычного контура входят вертикальные электроды и одна горизонтальная перемычка. Все элементы должны быть одного размера и с круглым сечением в разрезе. Обычно они изготавливаются из толстой арматуры, труб или стальных прутьев.

Классической фигурой является контур заземления с конфигурацией треугольник, состоящий из арматурных прутьев в количестве 3 штук, размером 2 метра и более. Чем больше расстояние между прутками, тем эффективнее будет работать система. Минимальная дистанция составляет 1,5 м.

После того как электроды забиты в грунт, они соединяются между собой. На каждую сторону устанавливается отдельная полоса, закрепляемая на одной и той же высоте. Это и есть медные или стальные горизонтальные заземлители устанавливаемые на верхнюю часть штырей.

Место для установки контура в частном доме выбирается там, куда люди заходят очень редко. Предпочтение отдается северной стороне, которая плохо освещается и способствует сохранению в почве большого количества влаги. Расстояние от контура до стены дома должно быть не менее 1 метра.

В другом варианте заземление имеет конструкцию глубинного типа. В нем практически отсутствуют минусы, характерные для обычного способа, поскольку используется модульно-штыревая система. Весь комплект для сборки, сделанный на заводе, в техническом плане подтверждается сертификатом. Основным преимуществом данных систем является их соответствие нормативам, они отличаются повышенным сроком службы – от 30 лет и выше.

Электрический заряд стабильно растекается, независимо от погодных условий. Глубина залегания электродов достигает 30 метров, обеспечивая качество и надежность заземления, а вся собранная схема не требует постоянных проверок.

Системы заземления TN-C-S, TN-C, TN-C, TT, IT

Всем известны системы энергоснабжения с напряжением до 1000 вольт, на уровне конечного потребителя. Они бывают всего двух видов:

  • трехфазная (три фазы и рабочий нуль), где напряжение между фазами составляет 380 вольт, а между каждой фазой и нулем — 220 вольт.
  • однофазная (одна из трех фаз с общего ввода на объект, и рабочий нуль), напряжение между каждой фазой и нулем составляет 220 вольт.

А вот с системами безопасности, ситуация гораздо сложнее. Для организации искусственного заземления, ГОСТ предусматривает 5 систем: TN-C, TN-S, TN-C-S, TT, IT.

Правила устройства электроустановок (ПУЭ) определяют условия, на основании которых проектировщики выбирают систему заземления объекта. Она отражается в проектной документации, и не может быть изменена после сдачи объекта в эксплуатацию.

В большинстве случаев, применяется система заземления TN, которая предусматривает обязательное заземление нейтрали источника питания. При этом открытые токоведущие части конечных электроустановок, могут быть соединены с нейтралью источника питания различными способами.

Каждая из предложенных систем искусственного заземления имеет свои преимущества и недостатки. При этом, любая из них направлена на решение вопросов безопасной эксплуатации электроустановок, и нахождения людей на объекте.

Правила расчета

Расчет защитного заземления необходимо производить для того, чтобы правильно определить параметры заземляющего контура, такие как его тип, форма, площадь, размеры, количество заземлителей и расстояние между ними. Все эти параметры, вместе со значением токопроводимости грунта, напрямую влияют на суммарное значение сопротивления системы заземления.

Расчет заземляющего устройства производится в обязательном порядке перед началом монтажа контура.

При расчете защитного заземления, обращают особое внимание на значение удельного сопротивления земли. Для расчетов необходимо принимать то его значение, которое соответствует наиболее неблагоприятным сезонным условиям

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

  • TN-C;
  • TN-S;
  • TNC-S;
  • TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

  • заземлитель средней точки, которая относится к источнику питания;
  • внешние проводящие части устройства;
  • проводник нейтрального типа;
  • совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

  • возрастает вероятность получения удара током;
  • возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
  • высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
  • такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

  1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
  2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

  • легкость монтажа;
  • низкая стоимость покупки и содержания системы;
  • высокая степень электробезопасности;
  • не требуется создание контура;
  • возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

  • простое устройство защитного механизма от попадания молний;
  • наличие защиты от короткого замыкания.

Минусы использования:

  • слабый уровень защиты от сгорания нулевого проводника;
  • возможность появления фазного напряжения;
  • высокая стоимость монтажа и содержания;
  • напряжение не может быть отключено автоматикой;
  • отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

  • 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
  • 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

  • высокий уровень устойчивости к деформации провода, ведущего к потребителю;
  • защита от КЗ;
  • возможность использования на электроустановках высокого напряжения.

Недостатки:

  • сложное устройство защиты от молний;
  • невозможность отследить фазы короткого замыкания электрической цепи.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Какие элементы подлежат заземлению?

К тем частям, которые подлежат не только занулению, но также и заземлению относится следующее:

  • Приводы соответствующих электрических аппаратов.
  • Корпуса определенного рода электрических машин. Последние, кстати говоря, могут быть представлены также и в форме трансформаторов, светильников и так далее.
  • Те обмотки измерительных трансформаторов, которые относятся к числу вторичных.
  • Металлические корпуса передвижных, а также переносных электроприемников.
  • Открывающие части. На последних, в обязательном порядке должны быть установлено электрооборудование, напряжение переменного тока которого равняется более 42В.
  • Опорные конструкции так называемых струн, шинопроводов, коробов тросов и так далее.

eltctricon.ru

По воздуху или под землей.

В загородном частном домохозяйстве, где электричество подается к строению по воздушным линиям, чаще всего используется Если по кабелю, размещенному под землей, – . Данный способ допускается и при воздушной линии электропередачи. Но здесь лучше сделать дополнительное заземление с сопротивлением не менее 30 Ом.

Несовершенство в том, что, если оборвется нулевой провод, а такое возможно, на корпусах электрооборудования в помещении возникает напряжение 220 В. А УЗО и автоматы в подобной ситуации не сработают. Потому в последнее время все чаще в частном строении жилого типа стали применять . Он гарантирует безопасность за счет применения отдельного нулевого проводника.

Технологии устройства заземления

Контур заземления устанавливается по одной из двух технологий:

  • Традиционная.
  • Модульно-штыревая.

Традиционная технология

По правилам традиционной технологии заземление выполняется из черного металла. В этих целях могут быть использованы полоски, трубы, уголки. Для начала выбирается подходящее для оборудования заземляющего контура место в почве. Затем на расстоянии 5 м друг от друга вкапываются в грунт металлические электроды (на глубину около 3 м в зависимости от объекта). Далее они собираются в общий контур с помощью сварки и стальной полоски.

Из-за трудоемкой установки и коррозии, свойственной металлу, сейчас чаще применяется более современная модульная технология.

Модульная технология

Для обустройства модульно-штыревой заземляющей технологии применяются металлические стержни с медным покрытием. Они вбиваются в грунт вертикально на глубину до 1 м. По краям нарезается резьба, которую тоже покрывают медью. Металлические элементы конструкции соединяют латунными муфтами. Для соединения горизонтальных и вертикальных частей берут латунные зажимы. Все детали обрабатываются специальной защитной пастой от коррозии.

Модульно-штыревая технология не нуждается в трудоемком монтаже и сварке. Она подходит для любого типа грунта и имеет больший срок службы, чем традиционная.

Технически совершенная система заземления здания обеспечивает надежную и безопасную работу электроприборов для потребителя. Во многих случаях правильное заземление может спасти жизнь человека.

Примеры

В качестве примера действующих электроустановок можно рассматривать как конкретное оборудование, так и их группы. На практике, качестве действующих электроустановок следует выделить такие устройства:

  • Электрические машины (двигатели, трансформаторы, генераторы);
  • Линии, включающие в себя провода, опоры, кронштейны, изоляторы, кабели и прочее оборудование;
  • Выключатели (воздушные, масляные вакуумные и другие), разъединители и короткозамыкатели;
  • Выпрямительные и инверторные установки для преобразования;
  • Устройства защиты и борьбы с перенапряжениями, нормализации параметров электроэнергии.

Бытовых потребителей, в частности, проводку, распредщитки, приборы освещения и прочие аппараты также можно рассматривать в качестве примера действующей электроустановки.

Назначение и принцип работы ЗУ

Заземляющее устройство (ЗУ) — это совокупность заземлителя и заземляющих проводников которые соединяют землю с электрическими приборами, машинами и электроустановками.

Главная задача ЗУ – создание надежного соединения для отвода напряжения с элементов, которые могут попасть под высокое напряжение.

Причиной тому чаще всего служат:

  • молния;
  • вынос потенциалов;
  • вторичная индукция из-за влияния близко находящихся токоведущих частей.

Роль земли может выполнять грунт или вода в крупных водоемах и реках, каменноугольные выработки, и иные природные или рукотворные объекты с похожими свойствами.

Разделяют три вида заземления:

  • рабочее зазмеление необходимо для нормального функционирования прибора или установки, которое пропускает через себя рабочий ток, составляющий часть тока в фазе трехфазной системы или в одном из полюсов постоянного тока;
  • зануление заземление — нейтраль трехфазного генератора или трансформатора заземлена и от нее проложен нулевой провод, выполняющий одновременно функции рабочего и защитного зануления;
  • заземление безопасности — главной задачей является уменьшение шагового напряжения и обеспечение электробезопасности. Это осуществляется путем снижения сопротивления каждого отдельного заземлителя и равномерным распределением потенциала по всей площади;

В трехфазных сетях с напряжением менее 1000 Вольт при наличии изоляции нейтрали в обязательном порядке требуется защитное заземление, и независимо от режима изоляции в сетях от 1000 Вольт.

В качестве заземляющего устройства может использоваться объекты естественного происхождения либо искусственные заземлители.

К первым относятся:

  • конструкции домов и помещений, осуществляющие соединение с землей;
  • фундаменты из железобетона — при наличии вокруг влажных грунтов (глинистые, суглинки и др.);
  • подземные трубы различных систем, кроме теплотрасс и слущащих для транспортировки горючих материалов;
  • оболочки кабеля из свинца.

Следует учитывать, что значение R (сопротивление) у естественных заземлителей можно узнать только путем проведения контрольных замеров, и если естественные элементы заземления будут иметь приемлемые показатели сопротивления, то конструировать что-то еще не нужно будет.

В качестве искусственных заземляющих устройств применяются элементы представляющие собой:

  • стальные трубы от 3 см в диаметре и от 2 метров длинной;
  • стальные полосы или угловая сталь не тоньше 0,4 см и длинной от 2 метров;
  • длинные (до 10 м) стальные прутья диаметром от 1 см;
  • обрезки труб из стали, рельс;
  • металлические цепи, тросы.

Выбирая размеры электрода, обязательно учитывайте:

  • значение сопротивления заземлителя при наименьшей массе — уровень сопротивления зависит в основном от длины электрода, и в наименьшей степени от его поперечного сечения;
  • механическую устойчивость к подземной коррозии — показатель устойчивости к коррозии зависит от толщины и площади соприкосновения с грунтом.

Имея одинаковые сечения, в качестве более долговечных электродов служат круглые стержни. Для предотвращения коррозии в агрессивных щелочных и кислых почвах, используют медные, омедненные или оцинкованные материалы. На любых типах почв нельзя использовать алюминий, из-за окисления и последующей изоляции его поверхности.

Монтируют вертикальные электроды таким образом, чтобы верхний конец находился около поверхности грунта или глубже на 50-80 см — данный вариант обеспечивает более стабильную и эффективную защиту из-за небольших изменений удельного сопротивления грунта в разные периоды. Если одного электрода недостаточно для достижения необходимых технических параметров сопротивления растеканию, тогда устанавливают несколько электродов подряд или по периметру. Лучшую прочность во время углубления показывают трубы и уголки.

Вертикальные элементы чаще всего соединяются стальными стержнями, приваренными к верхним концам, реже с помощью пластин или колец.

Виды систем заземления

Основным способом защиты от поражения электрическим током является применение одной из систем заземления. В главе 1.7 ПУЭ перечисляются пять типов таких устройств:

  • TN-C;
  • TN-C-S;
  • TN-S;
  • TT;
  • IT.

Любая из этих систем надёжно защищает людей в условиях городской квартиры или частного дома, но имеет свои конструктивные и защитные отличия.

Применение конкретного вида защиты в особых условиях регламентируется ПУЭ и связано с особенностями помещений и электроустановок.

Информация! Установка заземления обязательна во всех новых зданиях и желательна при ремонте старых сооружений.

Выбор системы заземления производится на стадии проектирования здания и электропроводки до начала монтажных работ.

Зануление

А теперь по занулению. В определении этого термина указывается, что зануление – преднамеренное соединение токопроводящих, но не находящихся под напряжением, элементов приборов и оборудования с глухозаземленной нейтралью (трехфазные трансформаторы), выводом источника тока (однофазный трансформатор), средней точкой источника, подающего постоянный ток.

То есть, корпус любого прибора, подключенного к сети, должен быть дополнительно соединен с нейтралью источника питания.

Для систем TT и IT зануление не применяется, поскольку для заземления потребителей используется отдельный контур.

Для создания зануления используется нулевой защитный проводник (PE), который соединяется с нейтралью источника.

Но в ПУЭ сразу же дается пояснение, что в качестве защитного проводника может использоваться и рабочий (N), что подразумевает, что для создания зануления может использоваться и PEN-проводник.

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

  1. надежная защита открытых для общего доступа токоведущих частей;
  2. усиление защитной изоляции методом ее наращивания;
  3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

Чтобы избежать нежелательных пробоев изоляции и попадания опасного напряжения на корпуса электроприборов используются следующие «классические» методы:

  • Наличие защитного заземления.
  • Система выравнивания потенциалов.
  • Дополнительная (усиленная) изоляция токоведущих частей.

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
