Правильная установка розеток

Демонтаж старой розетки

При проведении ремонта часто приходится менять старые точки питания на новые, особенно в хрущевках или сталинках, панельных домах старого типа. Иногда такие розетки вмонтированы в стену без подрозетника. Здесь мастер должен действовать в такой последовательности:

Отключается питание на распределительном щитке.
Снимается панель розетки, отвинчивая крепежи.
При помощи отвертки мастер отсоединяет провода от клемм и убирает старую конструкцию.
Важно освободить часть питающего кабеля, чтобы свободно сформировать гнездо под установку нового стакана.
В остальном все действия выполняются по аналогии установки внутренней (встроенной) точки питания.

Подключение электроплиты

Как мы уже говорили существуют одно — и трехфазные электрические плиты и их подключение конечно же отличается. Кроме того, мы рассмотрим вопрос подключения электрических печей без розетки, непосредственно от вводного автомата группы.

Подключение однофазной электроплиты

Начнем с более простого и чаще встречающегося однофазного подключения. Для него необходимо три провода. Один из которых будет фазным, второй нулевым и третий защитным. Дабы облегчить себе задачу подключения советуем соблюдать п.1.1.30 ПУЭ который регламентирует цветовое обозначение каждого провода.

Любое подключение начинается со снятие напряжения с питающих проводов. Поэтому отключаем автомат питания элоктроплиты и проверяем отсутствие напряжения.
На следующем этапе берется розетка для электроплиты и подключение выполняется только по согласованию с подключением вилки

Дело в том, что для электрической печи важно согласование фазного и нулевого контактов на розетке и вилке.
Чтоб определить это в задней части электроплиты находим контактную часть. К клеммам «1», «2» и «3» или «L1» «L2» и «L3» подключается фазный провод, как показано на видео

А эти клеммы должны быть соединены перемычкой. К клеммам «4» и «5» или «N1» и «N2» подключается нулевой провод, и они также должны быть соединены перемычкой. Клемма «6» или «РЕ» предназначена для подключения защитного заземления.
Соответственно и на розетке следует подключить фазный провод так, что он замыкался с фазным проводом вилки. Тоже самое относится и к нулевому и защитному проводу.

• Если вы решили производить подключение электропечи без розетки, то его лучше выполнить без дополнительных соединений. Для этого отключаем провод печи непосредственно на контактах устройства.
• После этого питающий кабель от автомата садим в соответствии с ранее приведенной схемой. То есть к клеммам «1», «2» и «3» подключается фазный провод, к клеммам «4» и «5» подключается нулевой провод, а к клемме «6» защитный провод.

Подключение трехфазной электроплиты

Подключение электроплиты к трехфазной пяти проводной сети в целом достаточно похоже с однофазным подключением. Единственным отличием является подключение фазных проводников, но и его вполне можно выполнить своими руками.

• Как и в варианте с подключением однофазной сети подключение начинается со снятия напряжения. Для этого отключаем вводной автомат питания печи и проверяем отсутствие напряжения.
• Розетки для подключения электропечи к трехфазной сети, как и вилки, имеют пять контактов. Причем три контакта по середине являются фазными. Круглый верхний контакт является нулевым, а плоский нижний предназначен для подключения заземляющего проводника. Здесь уже не ошибёшься.
• Очерёдность подключения фазных проводников не имеет значения. Главное проверить, что на основных контактах электрической плиты схема так же собрана для питания от трехфазной сети. Для этого надо проверить отсутствие, либо снять перемычку между контактами «1», «2» и «3». Фазные же проводники от вилки к печи подсоединить к каждому из этих контактов, не допуская их соприкосновения.

• Подключение электроплиты без розетки так же выполняется по аналогии с однофазным соединением. Для этого отключаем провод от клеммника электропечи и подключаем на его место кабель от вводного автомата.
• При этом фазные, нулевые и защитный провод должны быть посажены к тем же клеммам, как и при подключении через вилку.

https://youtube.com/watch?v=ZMQ7WCRadmU

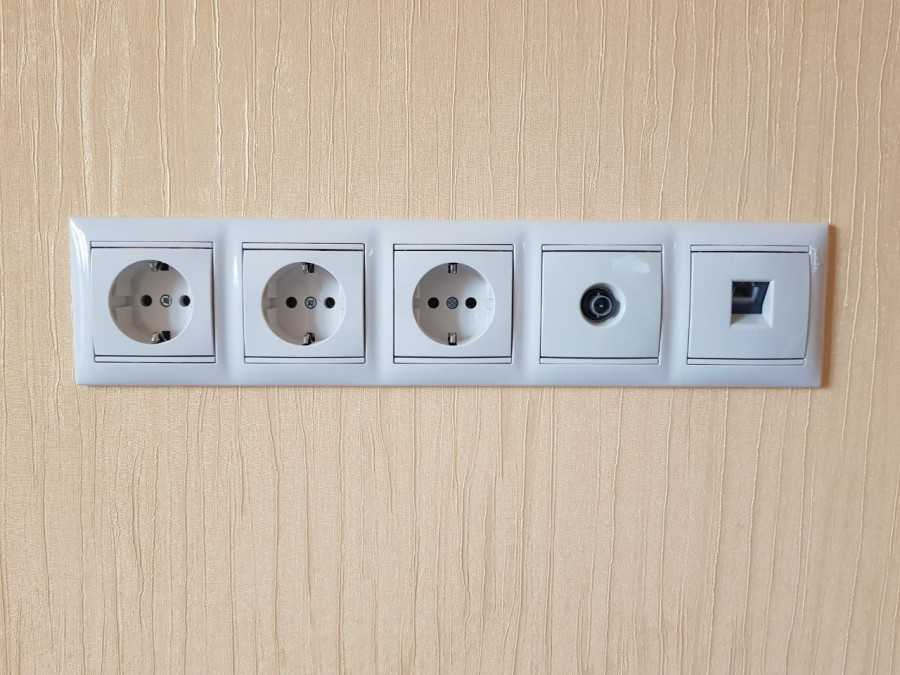

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

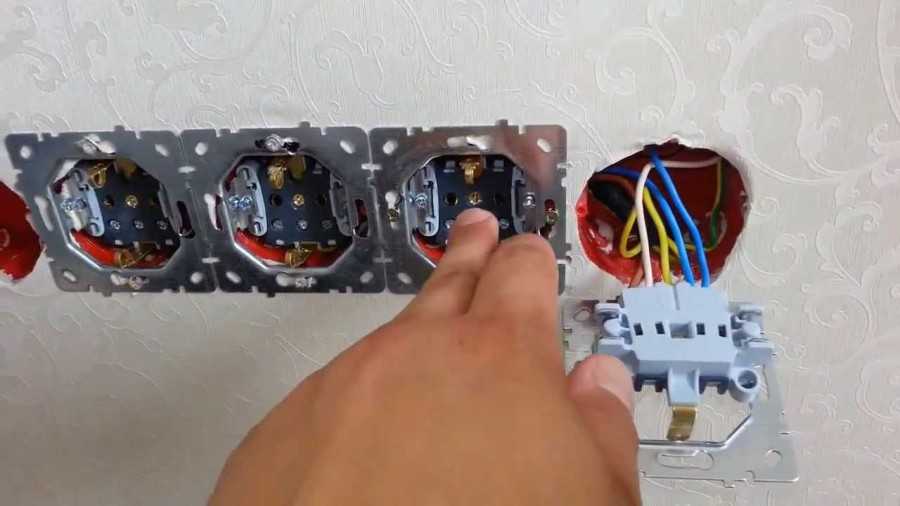

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

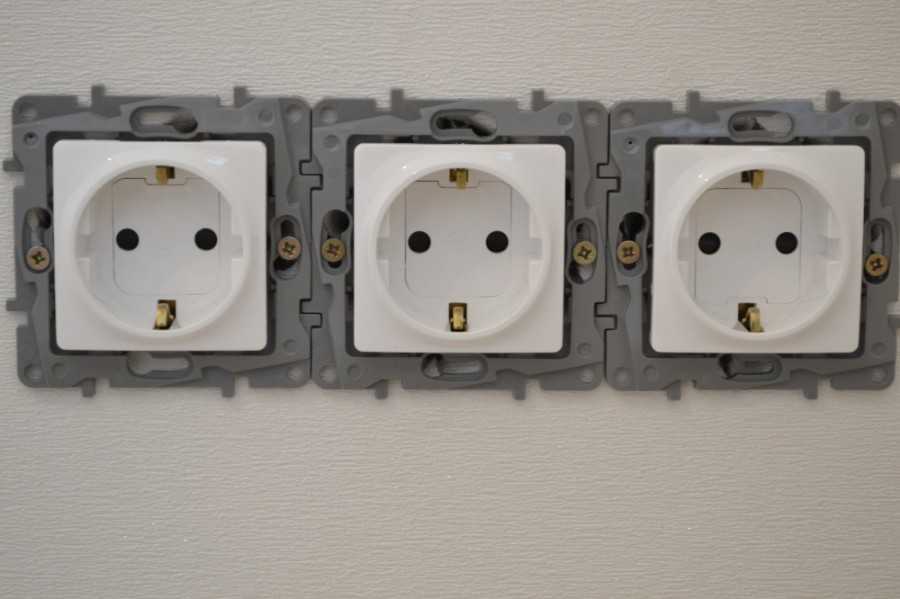

Конструкция тройных розеток

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

• С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
• С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

Блоки подходят для обустройства двух типов проводки. Внутренний для скрытой магистрали монтируется при помощи цилиндрического подрозетника в стены. Внешний подходит для открытой электролинии, устанавливается на пластинчатый подрозетник на поверхность. В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Распиновка телефонных розеток

Рассмотрим схему распиновки (цоколевки) контактов на разъеме RJ-11 и RJ-45. Как упоминалось ранее питание в телефонной розетке имеет 2-4 контакта и фокусируется на двух средних разъемах. По стандарту телефонный кабель подключается к красному и зеленому кабелю в розетке, также в комплекте идут желтый и черный провод. Зеленый и черный провод — означает плюс, красный и желтый — минус.

Что касается розетки для коммуникации компьютера она несколько отличается от телефонной, хоть и похожи внешне. Кабель для интернета состоит из 8 проводов, скручены по двое. На выходе получается 4 витые пары, которые отличаются по цвету.

Коммутация не требует больших усилий или знаний. Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил

При распиновке RJ-45 важно соблюдать цветовую схему. Достаточно просто их совместить друг с другом. Она подходит для подключения компьютера, телевизора, роутера.

Она подходит для подключения компьютера, телевизора, роутера.

Цоколевку следует выполнять аккуратно, не повредив провода. Первое, что предстоит сделать — срезать обмотку, оставив примерно 5 см оголенного кабеля. Витые пары раскручиваем и соединяем согласно их цвету, далее погружаем провода в разъемы. В корпус розетки вводим жилы, каждый в свой канал.

Прокладка

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.

Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Способы подключения

Если планируется подключить розеточный блок из одной группы, то здесь применяют шлейфовый метод. Этот тип электропроводки способен выдержать нагрузку, которая не превышает уровня 16А. В основном это секции из трех розеток с дополнительным заземлением.

Комбинированный способ включает в себя параллельную схему для подключения. Здесь от основного источника питания прокладывают две линии кабеля. Один из них выполняет функции шлейфового метода. Он подает электропитание для четырех или шести секций розеток.

Другой провод отвечает за максимальное питание техники. Он проводит ток к пятой и шестой точке. Чаще всего она используется для бытовых приборов с высоким уровнем мощности.

Основным недостатком такого способа считается сложный монтаж и большие расходы на кабель и его профессиональный монтаж. Эти способы могут применяться как для скрытых, так и накладных видов розеточных блоков.

Шлейфовый метод требует прокладки кабеля внутри полости стены, а комбинированный по её поверхности. Специальные кабель-каналы увеличивают безопасность в процессе эксплуатации бытовых приборов. Большинство каналов имеют дополнительные перегородки. В них аккуратно размещают электропроводку.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Пошаговые инструкции по подключению розеток

Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:

• Розетки без заземления.
• С заземлением.
• Для подключения мощной силовой нагрузки (духового шкафа, например).

Рассмотрим каждый из этих случаев более подробно.

Подключение розетки с заземляющим контактом

Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.

Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее

Заземление

Подключаем розетку без заземления

Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).

Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее

Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы  он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

Подключаем розетку для электроплиты

Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).

Для подключения электроплиты розетки могут быть:

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;
• пятиконтактные для трехфазных сетей.

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.

Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети

При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

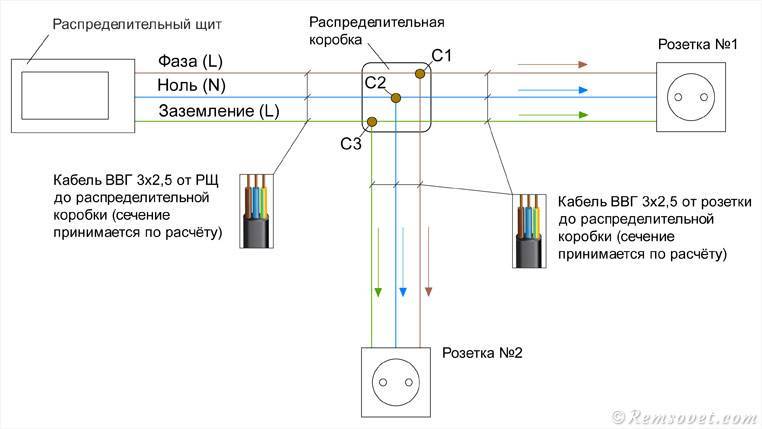

Правильное соединение розеток шлейфом

Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) — 1. или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом ) — 2 .

Какое соединение розеток выбрать. Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

Как правильно сделать соединение розеток шлейфом. не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.

При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

Copyright 2010-2016 При использовании материалов сайта активная ссылка на remont220.ru обязательна

Сайт использует файлы cookie . Продолжая просмотр сайта, вы соглашаетесь с использованием файлов cookie.

Установка электоточек наружного типа

Монтаж накладных розеток отличается простотой:

1. подрозетник (имеет вид пластины) прикладывают к стене на нужной высоте, выставляют при помощи уровня в горизонтальное положение и наносят карандашом на стене сквозь крепежные части, разметку для сверления отверстий;
2. откладывают подрозетник и высверливают в стене отверстия под дюбели;
3. вставляют в отверстия гильзы дюбелей и прикручивают подрозетник.;
4. подсоединяют провода к внутренней части, как было описано выше;
5. закрепляют внутреннюю часть на подрозетнике;
6. вскрывают ножом заглушку в корпусе розетки, закрывающую вырез для провода, и прикручивают деталь к подрозетнику. В некоторых моделях заглушка отсутствует и вырез с нужной стороны следует сделать самостоятельно.

По завершении монтажа подают питание на розетку и проверяют отверткой-индикатором наличие напряжения в одном из ее контактов.
