Виды и подключение RGB-контроллера для светодиодной ленты

Контроллер для RGB ленты

Считается, что многоцветную светодиодную полосу нельзя присоединить к источнику питания без контроллера. Его мощность выбирается, исходя из мощности ленты. Назначение этого прибора – создавать световые эффекты изменением яркости и цвета излучения. Для управления используется пульт, излучающий инфракрасные или радиоволны, или Wi-Fi. Более эффективно с точки зрения создания световых эффектов управление через интернет.

У большинства этих регуляторов 3 канала управления (отдельный на каждый цвет). Режимом работы подсветки можно управлять вручную или при помощи программ, заложенных в устройство. Анодом управляет микропроцессор, отключающий/подключающий цвета. К одному регулятору можно подключить полосу определенной длины (5 м или 2 отрезка по 5 м параллельно). Если параметр больше, в схему включается усилитель.

Нужно подобрать любые батарейки, которые способны дать напряжение, необходимое для конкретного светодиодного источника света, и спаять их (или поместить в специальный контейнер). На полосе с диодами указывается вольтаж, необходимый для одного метра. Данные по отдельным цепочкам доступны в справочниках.

Между источником света и блоком питания припаивается тумблер (плюс к плюсу). Такая лента может пригодиться так же при перебоях в подаче электроэнергии в городской квартире.

Какие есть виды

Они бывают различных типов, включая герметичный с разными типами защиты. Стандарт защиты IP 20 указывает на то, что данный вид устройства наименее защищён и его нельзя использовать на улице, а также в помещения с высокой влажностью. В свою очередь устройство с уровнем защиты IP68 идеально подходит для наружного использования.

По типу управления выделяют такие виды:

  • Контроллер для светодиодной ленты с пультом. Он управляется при помощи инфракрасного излучения. Радиус действия самого пульта приблизительно до десяти метров. Датчик должен находиться в зоне прямой видимости для нормальной передачи сигнала.
  • Кнопочные пульты являются самыми распространёнными. Они дешёвые и не отличаются сложностью в эксплуатации. Каждая кнопка отвечает своей функции.

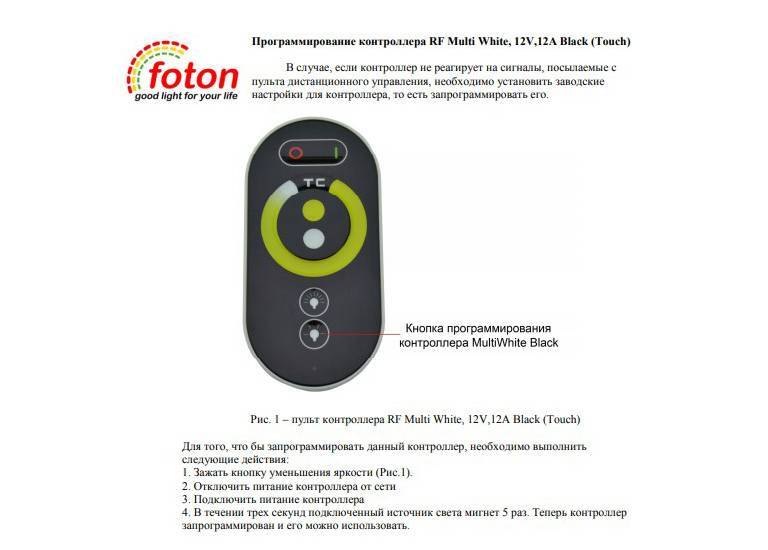

  • Сенсорные пульты управления имеют сенсорное кольцо. Оно позволяет выбрать режим и цвет свечения светодиодов.
  • Без пульта. Такая разновидность актуальна, если нет необходимости менять режим работы устройства. Управление происходит с помощью кнопок, расположенных на самом корпусе. Режимы и количество функций зависят непосредственно от модели.
  • У мини-контроллера RGB есть три кнопки управления: mode (режим), speed bright (скорость мерцания) и color (цвет). Его небольшие размеры позволяют быстро и удобно подключать к открытому блоку питания, а также хранить практически в любом месте.
  • Устройство с радиопультом происходит при помощи радиосигнала, радиус которого составляет 100 метров. Функционирует даже через стены.
  • Существуют устройства, управляемые по Wi-Fi. Ими можно управлять через планшет, смартфон, компьютер. Программное обеспечение для управления прилагается на диске или доступно в интернете на iStore или на Play Market. Есть модели с уже устроенным Wi-Fi модулем и те, которые управляются через роутер. Он в свою очередь может регулировать несколько RGB-лент.
  • Звуковые устройства оснащены функцией сканирования звуков (хлопок или щелчок), обрабатывают их и меняют режим работы светодиодов.
  • Помимо этого, существуют светодиодные лампы Gauss, оснащённые RGB-контроллером с пультом управления. Светодиодная лампа GX53 не уступает по функциям, мощности и цветовой гамме лентам. В сочетании с лентой, вместе светильники дают прекрасное и качественное освещение.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Зачем нужен усилитель сигнала?

Что такое
усилитель сигнала RGB ленты и чем он отличается от контроллера? В плане отличия, не
сильно обращайте внимание на их внешний вид. В некоторых случаях, попадаются практически идентичные коробочки

В некоторых случаях, попадаются практически идентичные коробочки.

Вся разница в функционале.

Контроллер –
это устройство, которое УПРАВЛЯЕТ светодиодной лентой – включает, выключает,
меняет расцветку, диммирует и т.д.

А усилитель, как следует из его названия, всего лишь увеличивает = усиливает сигнал до определенной мощности. Он также имеет свои технические параметры.

На входе усилителя снимается сигнал с контроллера, а на выходе происходит его усиление на заявленную мощность. Что это дает?

Это
позволяет подключать дополнительный метраж светодиодной ленты. Решили увеличить
длину подсветки в коридоре или спальне?

Покупаете усилитель, подключаете его в самом конце ленты и обходитесь без дополнительных затрат.

Схемы
подключения будут выглядеть примерно следующим образом.

Схемы управления led лент

Управление схемами производиться с использованием:

  1. RGB – контроллер. Прибор задает режим работы RGB ленты (мигание, переливание определенного цвета, поочередная смена оттенков). Сигнал управления контроллера распространяется на платы длиной от 5 до 10метров. Управление приборов возможно с пульта управления (ПУ) или локально.
  2. RGB – усилитель. Прибор применяется при использовании платы длиной свыше 10 метров. В данном случае усилитель дублирует сигнал контроллера или диммера и посылает его по всей длине платы.
  3. Диммер. Это электрическое устройство, работающее по принципу резистора (ограничителя). Оно изменяет мощность в цепи, тем самым контролирует интенсивность свечения диодов.

Рассмотрим работу этих устройств на примере схемы подключения светодиодной ленты с диммером и усилителем:

Схема подключения СДЛ с диммером и усилителем

Схема состоит из:

Блока питания диммера.
Блок питания RGB-усилителя.
Диммер. К выходу устройству параллельно подключены две ветви СДЛ длиной по 5 метров. Третья ветвь, также параллельно уходит на вход усилителя

При подключении всех элементов важно соблюдать полярность.
RGB – усилитель. К его выходу параллельно подключены три ветви СДЛ длиной по 5 метров.

Принцип действия:

  1. На БП поступает переменное напряжение 220 В, затем преобразуется и на вход диммера поступает постоянное напряжение 12/24 В.
  2. Диммер подает сигнал на уменьшение яркости светодиодов.
  3. Сигнал передается на две ветви, суммарная длина которых составляет 10 метров. Мощности диммера не хватает на передачу сигнала оставшимся трем ветвям (15 метров).
  4. Одновременно сигнал на уменьшение яркости передается от диммера к усилителю.
  5. Усилитель передает этот же сигнал, но с большей мощность на оставшиеся три ветви.
  6. Интенсивность свечения диодов по всей длине СДЛ снижается. Аналогично передается сигнал на повышение яркости.

В схеме с усилителем и контроллером подобный принцип действия, разница лишь в том, что сигнал на RGB ленту передается каждому цвету по своей дорожке.

Управление

Включение светодиода происходит при прохождении прямого тока, когда анод подключен к плюсу, катод к минусу. Многоцветный спектр излучения можно получить, изменяя интенсивность свечения каналов (RGB). Результирующий оттенок определяется соотношением яркостей отдельных цветов. Если все 3 цвета одинаковы по интенсивности свечения, результирующий цвет получается белым.

На цифровых выходах платы Arduino формируются периодические прямоугольные импульсы напряжения, как на рисунке 4., с изменяемой скважностью. Рис

4

Рис. 4

Чем ниже скважность импульсов канала, тем ярче свечение соответствующего led диода. Программа управления скважностью импульсов цветовых каналов зашита в микросхеме контроллера

Такое изменение скважности импульсов, осуществляемое в целях управления процессом, называется ШИМ (широтно – импульсной модуляцией).

На Рис.4 приведены примеры диаграмм прямоугольных импульсов различной скважности. Управление цветом и интенсивностью свечения rgb диода может осуществляться и без ШИМ

На приведенной ниже схеме применено аналоговое управление трехцветными светодиодами. Суть его заключается в регулировании постоянного тока диодов определенного цвета

Управление цветом и интенсивностью свечения rgb диода может осуществляться и без ШИМ. На приведенной ниже схеме применено аналоговое управление трехцветными светодиодами. Суть его заключается в регулировании постоянного тока диодов определенного цвета.

Рис. 5

На схеме (Рис.5) rgb диоды (led1- led10) имеют общий анод. Катоды одного цвета всех диодов объединены, и через резисторы R4.1, R4.2, R4.3 соединяются с эмиттером соответствующего транзистора. Таким образом, все светодиоды красного цвета подключены к транзистору VT1.1, зеленые светодиоды – к VT1.2, синие – к VT1.3. При перемещении движков потенциометров R1.1, R1.2, R1.3 изменяется ток базы соответствующего транзистора. Величина тока базы определяет степень открытия перехода «эмиттер – коллектор», и, в конечном счете, яркость свечения соответствующего цвета. Перед подключением нужно правильно определить полярность светодиода, иначе он не будет светиться.

Применение цифровых программируемых контроллеров предоставляет практически безграничные возможности управления цветом. В тех же случаях, когда не требуется создание цветовых динамических образов, может быть применен аналоговый способ управления. Это могут быть наружные или интерьерные светильники для статической подсветки с выбором цвета.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Виды монтажа светодиодной ленты

Монтаж светодиодной ленты возможен несколькими способами:

Алюминиевый профиль. Его конструкция предварительно устанавливается вдоль размеченной траектории, затем в сам канал клеится плата с клейким основанием. После вся конструкция закрывается пластиковым профилем, который создает равномерное рассеивание света.

Процесс монтажа СДЛ при помощи алюминиевого профиля

Плюсы: применяется для длинных плат большой мощности (более14 Вт); алюминий отводит тепло, тем самым не позволяя кристаллам перегреваться, в отличие от пластиковых каналов; ровное основание и аккуратный внешний вид.

Минусы: более высокая цена и время, затраченное на установку профиля.

Алюминиевый скотч. Крепится вдоль намеченного пути крепления платы, затем на него наносится клей, на который крепится СДЛ.

Плюсы: отводит тепло, простота эксплуатации, применяется для плат маленькой и средней мощности.

Минус: внешний вид.

Другие способы крепления: пластиковые хомуты, нейлоновые стяжки, монтажные клипсы.

Данные способы применимы при расположении СДЛ в невидимом месте, т.к. портится визуальное восприятие.

Двусторонний скотч и/или клей. Один из простых и надежных методов.

Во всех указанных способах СДЛ крепится только по прямой траектории, при наличии поворотов, углов, необходимо разрезать её и соединить при помощи пайки или коннектора.

Как приклеить светодиодную ленту

  1. Подготовить поверхность: выровнять от бугорков, впадин, трещин, очистить и обезжирить. Металлические и пластиковые поверхности обезжириваются ацетоном или уайт-спирит; окрашенные – уксусом. Деревянные поверхности также должны быть покрыты лаком или краской.
  2. На подготовленную поверхность ровной линией наносится разметка (траектория) крепления СДЛ.
  3. Наклеить СДЛ с использованием удобного метода:
  4. двусторонний акриловый скотч 3М, как правило, нанесен на плату с обратной стороны. Постепенно открывая клейкую сторону, она плотно прижимается к обработанной поверхности.

Крепление ленты на двусторонний скотч (самоклеящаяся основа)

Клей (супер клей, момент монтаж, жидкие гвозди). Наносится вдоль траектории небольшими порциями через каждые 5 – 10 см. Затем плотно прижимают и фиксируют СДЛ.

Плюсы: быстрый контакт и сцепление с поверхностью.

Минус: отсутствие теплоотводящих свойств, что приводит к перегреву кристаллов.

Резка и соединение ленты

Резка ленты необходима в следующих случаях:

  • изменение уровня (углы, повороты);
  • укорачивание до необходимой длины.

Резка проводится ножницами в указанном на плате месте (пунктирная лента и/или значок ножницы). Разрез в не положенном месте приведет к нарушению схемы питания.

Место обозначения разреза на различных лентах

Для соединения/удлинения/наращивания СДЛ применяют основные два способа: пайка или коннектор (раздел «Подключение питания с помощью LED коннектора», «Подключение питания способом пайки припоем»).

Схемы подключения led лент

Схема подключения одной монохромной светодиодной ленты

Схема подключения одной монохромной СДЛ

Схема состоит из:

  1. Блок питания. Представляет собой корпус, выполненный из пластмассы/алюминия/металла с расположенными с двух стороны выходами:
  • с одной стороны – клеммы для подключения переменного напряжения от сети 220 В (L – фазное напряжение, N – нулевой провод);
  • с противоположной стороны – две и более пар параллельно смонтированных клемм (– V +V). Количество пар зависит от мощности БП.

К каждой паре возможно подключить одну СДЛ длиной не более 5 м, т.к. при большей длине увеличится ток нагрузки, что приведет к выходу из строя диодов.

  1. Питающие провода красного (плюс) и черного (минус) цвета, соответствующей полярности.
  2. Светодиодная одноцветная лента.

Принцип действия: к БП подключается напряжение сети 220 В и питающие провода led платы с соблюдением полярности. Напряжение сети, проходя через БП понижается до значения рабочего напряжения (12, 24, 36 В) и преобразуется из переменного в постоянное. Далее рабочее напряжение поступает по питающим проводом на кристаллы, которые загораются.

Схема подключения RGB ленты:

Схема подключения rgb ленты

Схема состоит из:

  1. Блока питания аналогичному схем подключения монохромной СДЛ.
  2. RGB – контроллера, который отвечает за оттенок и визуальный эффект.
  3. Питающие провода красного (плюс) и черного (минус) цвета, соответствующей полярности, а также красного, зеленого и синего цветов.
  4. Светодиодная RGB лента.

Принцип действия: к БП подключается напряжение сети 220 В и питающие провода красного и черного цвета, соединяющие БП с контроллером.

Питающее напряжение сети, проходя через блок питания понижается до значения рабочего напряжения (12, 24, 36 В) и преобразуется из переменного в постоянное. Далее рабочее напряжение поступает по четырем питающим проводам (красный, зеленый, синий и черный) на диодную плату. Каждый цвет кристалла получает питание по своей дорожке аналогичного цвета. СДЛ загорается оттенком установленным контроллером.

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

ПараметрЕдиница измеренияВеличина
Температура окружающей среды при работе˚Сминус 10…+50
Входное напряжениеVDC 12 или 24
Тип разъема подачи входного напряжениякоаксиальный DC Jack 5,5 мм
Тип выходатри канала (RGB)
Способ управления RGB светодиодной лентойширотно импульсная модуляция (ШИМ)
Ток нагрузки на один каналA2
Общий провод для каналовплюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менеем8
Способ управления с ПДУинфракрасные лучи IR
Электропитание ПДУштук1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

КнопкаФункция кнопкиРезультат
Включить (ON)Лента RGB начнет светится
Выключить (OFF)Лента RGB прекратит светится
Яркость большеЯркость увеличивается на одну ступень при каждом нажатии на кнопку
Яркость меньше
Красный цвет (R)Включение, выключение свечения одного из указанных цветов
Зеленый цвет (G)
Синий цвет (B)
Белый цвет (W)
Вспышка, мигание (FLASH)Режим чередования включения цветов    с изменением скорости и яркости их свечения
Стробоскоп (STROBE)Режим изменения скорости и яркости
   Исчезать, угасать, затухать (FADE)   Переливание цветов во времени
Плавный, мягкий (SMOOTH)Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Настройка (программирование) контроллера

Управление led освещением производится несколькими способами. Настенный выключатель, дистанционное управление с помощью пульта, а также управление с помощью смартфона позволяют с легкостью установить необходимый оттенок и яркость светодиодной конструкции.

Что касается настенного выключателя с встроенным ШИМ регулятором, то в установке и настройке данного девайса не должно возникнуть проблем. Данное управление основано на передаче сигнала непосредственно по проводам и не предусматривает сбоев.

Дистанционные устройства имеют несколько вариантов управления:

  • контроллер с инфракрасным портом;
  • контроллер с радиоуправлением;
  • управление со смартфона через Bluetooth;
  • управление со смартфона через wi-fi.

Программирование и настройка контроллера с инфракрасным портом производится непосредственно производителем на одной из стадий изготовления. Все что нужно сделать потребителю, так это следовать инструкции по подключению и соблюдать допустимые нагрузки.

В ходе использования ИК как пульт управления, у многих возникает проблемы с отсутствием передачи сигнала. Прежде всего проверяется сам инфракрасный датчик на работоспособность. Проверить можно следующим образом, навести луч ИК датчика на камеру телефона, если не увидите мигающей лампочки, то, скорее всего проблема в питании пульта. Необходимо заменить батарейки и все заработает.

RGB контроллер с радио управлением, имеет значимые преимущества перед инфракрасным. Данный тип устройств имеет синхронизацию по радио частоте 2,4 ГГц. Данная частота наиболее перегружена, поэтому у некоторых контроллеров могут сбиваться настройки или создаваться помехи в управлении иными устройствами.

В контроллерах для светодиодных лент с радио управляющим модулем существует некая комбинация нажатия кнопок, при которой можно запрограммировать или перенастроить сигнал.

Данные комбинации не предоставляет производитель, но на некоторые контроллеры мы нашли комбинации для восстановления настроек. К слову, данные контроллеры имеют большой спрос из-за возможности восстановления настроек.

К примеру, по истечению некоторого времени произошел сбой настроек, или пульт перестал реагировать на ленту. В этой ситуации можно либо выбросить данное устройство, либо реанимировать его. Исходя из нашей интернет инструкции программирования контроллера, размещенной на сайте.

Для того чтобы RGB контроллер запрограммировать, настроить на нужную радиочастоту необходимо:

  • отключить питание от блока управления светодиодной лентой;
  • подключить питание обратно;
  • выполнить зажатия или кратковременное касание определенных кнопок (в зависимости от контроллера) на протяжении 3-5 секунд. После чего, светодиодная лента несколько раз промигает.

С помощью устройств с такими функциями управление светодиодной лентой будет осуществляться гораздо дольше.

Такой же принцип имеют wi-fi контроллеры на 4 зоны, только управление светодиодной лентой может осуществляться с помощью мобильного устройства. Для этого нужно загрузить приложение, которое относится к данной модели контроллера. И выполнить пошаговую инструкцию, которая предусматривает похожие шаги программирования как у контроллеров с радиочастотой.

Программирование и настройка RGB контроллеров имеет простые шаги выполнения. Для удобства наших покупателей, мы разработали схематичные технические описания контроллеров. Также, каждый контроллер имеет видео инструкцию по установке, программированию и настройте. Все это нужно для того, чтобы наши покупатели тратили меньше времени на установку и настройку.

Источник

Что это такое

Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.

Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.

Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.

Усилитель для RGB-ленты

Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.

Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND

Очень важно соблюдать полярность, иначе диоды не будут светиться

В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.

В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.

Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).

Вывод

Использование СДЛ позволяет подчеркнуть предметы интерьера (лестницы, кухонные гарнитуры, потолки, выступы и т.д.) Их низкая цена и большой выбор видов позволяет создавать различные сценарии освещения.

При использовании конструкции с питанием от переменного напряжения 220 В необходимо соблюдать правила электробезопасности и максимально изолировать токоведущие части. Запрещено использование led элементов напряжением выше 12 В для подводного освещения.

Преимущества

  • Безопасный уровень рабочего напряжения 12/24 В.
  • Наличие самоклеящегося слоя упрощает работы по монтажу и позволяет установить её в любом ровном месте.
  •  Низкий уровень потребления электрической энергии.
  • Долгий срок службы и уровень надежности при соблюдении правил эксплуатации.
  • Для регулировки длины платы предусмотрены специальные места, в которых можно её отрезать или нарастить (припаять).
  • Экологически безопасно.
  • Широкий выбор палитры.

Недостатки

  • Применение в схеме дополнительных элементов (драйвер).
  • Высокая цена за комплект оборудования для реализации основного освещения. Как следствие применение в качестве подсветки.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
