Нож с пяткой: виды инструмента для снятия изоляции и разделки кабеля

Разновидности инструмента

Производители предлагают разные изделия, обладающие своими преимуществами. Ножи делят на 2 группы:

  • для удаления внутреннего изолированного слоя;
  • для снятия внешней оплетки.

Первые слои изоляции убирают с помощью изделия, на котором есть специальная пятка. Эта модель предназначена лишь для срезания верхнего покрытия. Такой вид ножа подойдет опытным мастерам, которые регулярно будут им пользоваться.

Для проведения домашних работ инструменты с пяткой брать не выгодно из-за его высокой стоимости. Изделие можно изготовить дома с помощью подручных материалов.

У специализированного ножа есть прорезиненная рукоятка, которая не позволяет ему выскальзывать из руки электрика.

На резиновом покрытии присутствуют насечки, благодаря которым ручка плотно ложится в ладонь. Для изготовления лезвия используют сталь хорошего качества. Оно острое с 2 сторон, что позволяет резать изоляцию вперед и назад. Н

а конце детали есть маленькая пластинка, которую называют пяткой, помогающей безопасно зачищать кабель без повреждения внутренней обмотки.


Монтёрский нож с чехлом.

Размер ручки подбирают по толщине шнура. Широкая часть помогает снять оплетку с толстого многожильного провода, а тонкая пятка предназначена для снятия изоляции с кабеля любого диаметра.

Главным преимуществом выступа является ограничение надреза в длину. С помощью использования такого инструмента можно снять верхнее покрытие, не затрагивая внутренний слой.

Пятка помогает лезвию плавно скользить по проводу без нарушения жил внутри. Среди минусов ножа выделяют цену (до 1500 руб.). Чаще всего изделие используют для снятия оплетки с плоских шнуров, т. к. при разделывании круглого кабеля увеличивается риск его повреждения.

Актуальные вопросы по теме

Среди отзывов покупателей относительно функциональности ножа с пяткой можно встретить комментарии о фактах получения травм пальцев во время работы с изделием. Основной причиной подобных фактов является элементарное несоблюдение техники безопасности. Во избежание порезов пальцев необходимо чтобы удерживающая рука всегда находилась позади лезвия и ни в коем случае не на его пути
. Относительно других вопросов, ответы на них помещены в отдельный блок, приведенный ниже.

Вопрос №1.
Можно ли использовать изделие для зачистки изоляции с токоведущих жил?

Теоретически это возможно, но на практике – совершенно неэффективно. Данный инструмент предназначен для снятия первичной изоляции. Для этого режущая кромка должна быть идеально острой. Использование ножа не по назначению, подразумевает соприкосновение острия с твердыми предметами (в данном случае с металлическими проволоками), что приведет к его быстрому притуплению и снижению работоспособности.

Вопрос №2.
На изделии указано напряжение, от которого способна защитить изоляция рукояти. Значит ли это, что ножом можно работать с кабелями, находящимися под напряжением?

Конечно, нет. Любым работам, связанным с нарушением или снятием изоляции с токоведущих частей, должно предшествовать отключение электроэнергии. Надписи на рукоятях сигнализируют о способности выдержать определенное напряжение на случай несанкционированного включения.

Вопрос №3.
При работе ножом замечено повреждение изоляции внутренних жил кабеля. Оно незначительное, но тенденция настораживающая. Чем может быть вызвано такое нарушение?

Причины может быть две: первая – пятка утратила гладкость поверхности, вторая – пользователь не выдерживает угол наклона лезвия (при увеличении угла, пятка начинает «зарываться» и способна повредить изоляцию токоведущей жилы). Для нормализации работы нужно проверить и если необходимо отшлифовать пятку, а также проконтролировать, чтобы при резке пятка двигалась параллельно проводнику, без излишнего наклона.

В заключение можно отметить, что как любой инструмент нож с пяткой имеет свои преимущества и недостатки. Ознакомившись с ними можно успешно использовать устройство на протяжении многих лет. Кроме того, можно изготовить приспособление для снятия оболочки своими руками, получив в свой арсенал новый инструмент и сэкономив при этом довольно значительную сумму денег.

Преимущества ножа для снятия изоляции с пяткой

На сегодняшний монтерский нож может иметь ряд преимуществ. Благодаря этому он получил широкое распространение среди электриков.

Для разрезания проводов, снятия с них изоляции, а также зачистки токоведущих жил не обойтись без специального ножа электрика. Важным требованием к ножу электрика является наличие изолированной ручки, позволяющей производить работы под напряжением, когда нет возможности обесточить линию. На ручке ножа должно быть указано напряжение, которое способна выдерживать изоляция. Если вам будет интересно, тогда можете прочесть про пресс клещи для опрессовки гильз.

Конечно, при отсутствии специального монтерского ножа, на ручку обычного ножа можно намотать несколько слоев изоляции, но вряд ли этот способ изоляции можно назвать надежным. Если приходится работать на высоте, а инструменты размещаются в монтажном поясе, можно приобрести либо изготовить самостоятельно нож с ножнами, который можно повесить на пояс, и таким образом, безопасно перемещаться и извлекать нож на ощупь. По конструкции нож электрика может быть:

  1. Складным.
  2. Нескладным.

Клинок ножа – прямым либо изогнутым. Лезвие должно быть заточенным, без зазубрин и заусениц, которыми можно легко повредить жилу провода.


Наиболее часто используемым электриками ножом является складной нож с фиксатором, препятствующим непроизвольному складыванию ножа. Лезвие такого ножа должно быть с двухсторонней заточкой, а закругление режущей кромки – внутренним, что облегчает процесс очистки кабеля от изоляции. Достаточно сложно избежать повреждений при зачистке тонкого провода, поэтому снимать изоляцию следует постепенно. После оголения жилы на необходимую длину, отделяется изоляция и срезается у основания. Если вам будет интересно, тогда можете прочесть про термоусадочную трубку.

Топ 4 ножа с пяткой

Jokari

Нож простой и незамысловатой формы. Подобная ручка очень часто встречается у – Weicon, Haupa и некоторых NWS. Выполнена из однородного материала, без удобных прорезиненных вставок.

Имеет огромный колпачок защищающий лезвие. Пятка оригинальной формы и средних размеров, также имеет наклон. Напоминает по форме лодочку и приподнята с концов.

Сделана так, чтобы иметь возможность зарезаться в изоляцию прямо с середины кабеля. Иногда это бывает просто необходимо.

Снимает изоляцию аналогично других ножей и при этом имеет ценник в разы дороже, зачастую даже больше чем у Книпекс. Стоит ли переплачивать деньги решать вам. Когда есть выбор, можно остановить свой взгляд на более привлекательных моделях по дизайну.

NWS

Главное отличие здесь это оригинальная ручка. А именно ее изогнутая форма и специальные углубления для пальцев. Если до этого вы работали с другими марками, то поначалу будете ощущать дискомфорт. Здесь дело в привычке.

Ручка довольно длинная и работать ею в узких и компактных шкафах не совсем удобно. К сожалению нет никаких фирменных надписей с обозначением марки производителя. Можно легко нарваться на какую-нибудь подделку, где любой китаец напишет Made in Germany.

У пятки как и у ножа Knipex есть наклон и размером она небольшая. Что облегчает работу с кабелями малого сечения. А вот качество стали вызывает вопросы. Могут появиться зазубрины при попадании лезвия в процессе зачистки на медную жилу кабеля.

Но для своих денег с учетом германского производителя это очень не плохой выбор для качественного ножа.

Китайский красный нож LS-55

Нож LS-55 китайского производства стоимостью 550-600 р. имеет следующие особенности:

  • короткую, полностью пластиковую ручку красного цвета, с углублениями на конце, позволяющими фиксировать защитный колпачок;
  • лезвие, поставленное немного вкось;
  • каплевидную, небольшого размера пятку с хорошо отшлифованными краями.

LS-55

Недостатком этого орудия специалисты называют туповатое лезвие. Поэтому в начале работы с кабелем его следует зажать плоскогубцами, только потом завести пятку в открывшийся «карман» и рассечь оболочку. Надрез делают от себя, при другом направлении движения защитный слой будет сминаться, а не разрезаться.

Knipex KN 9855

Книпекс является одним из самых дорогих экземпляров. По функциональности он немногим отличается от своих более дешевых собратьев, но у него есть вещь за которую вы собственно говоря и переплачиваете – это его брендовость.

Покупая любой из ножей, на первый взгляд не сразу можно отличить какая марка перед вами. Приобретая Knipex вы сразу поймете, что перед вами именно он. Стилистика и дизайн дает о себе знать и его трудно перепутать с другими.

Брака у этого инструмента очень мало и работать с таким ножом можно долгие годы. Нельзя встретить грубейших дефектов присущих другим производителям. Пятка приварена всегда ровно и надежно.

Удобной каплевидной формы. Именно под ее размер и форму подгоняют все остальные марки, когда собираются их доработать. Даже если обнаружатся какие-либо косяки, обменять у официальных поставщиков инструмент Knipex проще всего.

Единственное неудобство может вызвать лезвие, которое со временем все же затупится. Особенно если вы будете стругать им изоляция наподобие строительных ножей.

Поправить его можно методами как описывалось выше. После чего, он опять будет вам служить верой и правдой.

Правда из-за формы ножа могут возникнуть определенные проблемы. Первоначально будет мешать наплыв на рукоятке, но при желании его можно немного сточить.

Но больше всего трудностей вызывает пластиковая защита лезвия, которая находится сверху и мешает сохранить заводской угол. Если вам необходима данная защита, придется угол немного изменить. Резать от этого нож не перестанет, главное чтобы лезвие было острым. При желании сохранить “заводские настройки” можно сточить и пару миллиметров пластика.

Чаще всего портится внешняя сторона лезвия, та что предназначена для зачистки от себя. Связано это с тем, что при неаккуратной работе внутри электрощитовых, нож может сорваться и этой стороной удариться в какое-либо препятствие.

Ну а в целом, это лучший нож электрика из всех представленных особенно для зачистки жестких и ГОСТовских кабелей.

Стриппер: снятие изоляции с проводов

Стриппер для снятия изоляции с проводов: как пользоваться

Инструмент для снятия изоляции с проводов и кабеля: клещи, кабельные ножи, стрипперы для зачистки проводки

Чем пользуется электрик

Как и чем снимать изоляцию с проводов различного типа – Зачистка провода

Инструмент для зачистки провода

Нож с пяткой для снятия изоляции кабеля

Приспособление для снятия изоляции имеет узкую направленность и вряд ли сможет быть использовано в других целях, но его практичность вызывает желание иметь такой инструмент в своем наборе.


Внешний вид инструмента для очистки изоляции с кабеля или провода

Его конструкция проста, но очень эффективна:

  • лезвие служит для разрезания резинового или поливинилхлоридного покрытия;
  • пятка предотвращает повреждение внутренних проводников и играет роль ограничителя глубины разреза;
  • рукоятка обеспечивает удобство удержания устройства в руке.

Такой нож не пригодится для разрезания стальных лент на бронированных кабелях, но легко справится с изоляционным покрытием обычного провода. При этом не последнюю роль играет размер пяты: широкая плоскость хорошо зарекомендовала себя при работе с мягкими оболочками кабелей типа ПВС, узкая – на кабелях с жесткими жилами, например, ВВГ, АВВГ. С другой стороны, широкая пятка не позволяет нормально работать с проводами малого сечения. Поэтому в вопросе выбора нужно отдать предпочтение в пользу изделия, отвечающего специфике и условиям деятельности специалиста.

Что необходимо для изготовления стриппера

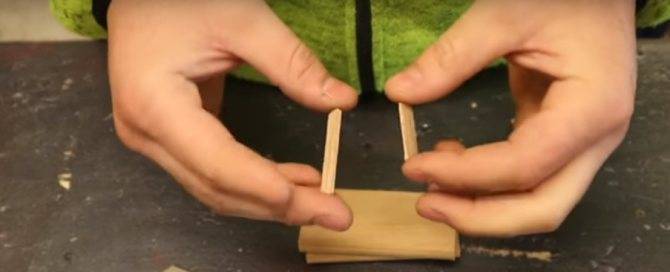

Тот стриппер, который мы хотим предложить вам сегодня, изготавливается из дерева и не требует навыков работы по металлу, что, несомненно, является большим преимуществом, позволяющим сделать его даже неискушенному мастеру. Чтобы сделать этот нехитрый инструмент, вам понадобятся следующие материалы:

  • два небольших деревянных или фанерных бруска;
  • лезвие, какое обычно устанавливают в канцелярские ножи;
  • две тонкие деревянные прокладки.

Прокладки – это, по сути, достаточно тонкие деревяшки, толщиной лишь слегка превосходящие толщину используемого в этом инструменте лезвия.

Съемники

Зачистить провода от изоляции можно специальными съемниками. По сути – это универсальные приспособления для зачистки проводов. Могут содержать несколько лезвий разной формы и длины. Но основой является специальный зажим, позволяющий проводить круговой надрез оплетки кабелей разного диаметра.

Подобные инструменты более удобны, т. к. дают возможность в ручном режиме выбирать диаметр при обрезке оплетки кабеля, не боясь повредить проводник. Пользоваться такими зачистителями несложно, нужно лишь фиксировать обрабатываемый кабель в зажиме и прокрутить съемник изоляции с проводов вокруг него один раз.

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

  • доступная стоимость;
  • наличие моделей с изолированной ручкой;
  • практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

  1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
  2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
  3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Knipex KN 9855

Книпекс является одним из самых дорогих экземпляров. По функциональности он немногим отличается от своих более дешевых собратьев, но у него есть вещь за которую вы собственно говоря и переплачиваете — это его брендовость.

Брака у этого инструмента очень мало и работать с таким ножом можно долгие годы. Нельзя встретить грубейших дефектов присущих другим производителям. Пятка приварена всегда ровно и надежно.

Удобной каплевидной формы. Именно под ее размер и форму подгоняют все остальные марки, когда собираются их доработать. Даже если обнаружатся какие-либо косяки, обменять у официальных поставщиков инструмент Knipex проще всего.

Единственное неудобство может вызвать лезвие, которое со временем все же затупится. Особенно если вы будете стругать им изоляция наподобие строительных ножей.

Поправить его можно методами как описывалось выше. После чего, он опять будет вам служить верой и правдой.

Правда из-за формы ножа могут возникнуть определенные проблемы. Первоначально будет мешать наплыв на рукоятке, но при желании его можно немного сточить.

Но больше всего трудностей вызывает пластиковая защита лезвия, которая находится сверху и мешает сохранить заводской угол. Если вам необходима данная защита, придется угол немного изменить. Резать от этого нож не перестанет, главное чтобы лезвие было острым. При желании сохранить «заводские настройки» можно сточить и пару миллиметров пластика.

Чаще всего портится внешняя сторона лезвия, та что предназначена для зачистки от себя. Связано это с тем, что при неаккуратной работе внутри электрощитовых, нож может сорваться и этой стороной удариться в какое-либо препятствие.

Ну а в целом, это лучший нож электрика из всех представленных особенно для зачистки жестких и ГОСТовских кабелей.

Ручные инструменты


Популярные инструменты для снятия изоляции:

  • механический стриппер;
  • клещи;
  • нож;
  • щипцы для проводников круглого сечения;
  • пассатижи;
  • нож для удаления оболочек.

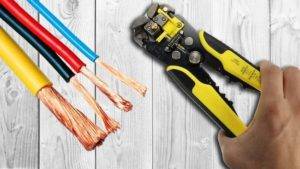

Механический стриппер


Механический стриппер Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

Пассатижи для снятия изоляции


Пассатижи Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

Клещи для снятия изоляции


Клещи для снятия изоляции Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

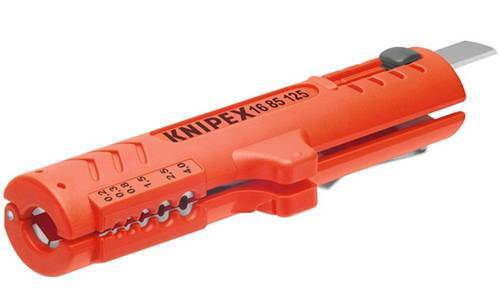

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.


Нож для снития оболочек кабелей


Щипцы для снятия изоляции кабелей круглого сечения


Нож для снятия изоляции

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

  1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
  2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
  3. Отрезаем оставшийся кусок от внешней изоляции.
  4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.

Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений. Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом

Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.

Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.

Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:

  • высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
  • надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
  • при неаккуратном срезе поврежденный провод при сгибе может сломаться.

В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.

Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится

Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.
