Как собрать и подключить светодиодную ленту с датчиком движения

Места для оборудования

Непосредственно перед выбором аппаратуры определяются с местами установки всех ее частей. И самое главное, тем пространством, которое будет освещаться и контролироваться сенсорами. Наиболее логичным местом установки дома выглядит прихожая или общий коридор. Светодиодная лента с датчиком движения может размещаться на потолке помещения или стыках стен. Особо оригинально выглядит ее установка на углы между ступенями и стеной, или же на ребра лестницы. Этот вариант дает и освещение дороги при необходимости, и эстетику помещения.

В случае служб ТСЖ, такой тип освещения общедоступных площадок — находка. Разместив датчик движения для светодиодной ленты и ее саму на лестничных пролетах, коридорах и лифтах, можно получить не только гигантскую экономию потребляемой энергии, но и долговременность работы ламп. Диоды, в составе таких осветителей служат очень долго, по сравнению с обычными светильниками.

Если оборудовать подобной системой ванну или туалет дома, или на работе, — можно решить множество, вопросов по удобству использования санитарии. Не нужно каждый раз при входе в помещение искать руками выключатель и нажимать на него. Особенно, если они заняты. Монтаж в таких случаях лучше производить на потолок или на стык его со стеной. Связанно это с возможным попаданием влаги на светодиодную ленту, в случае разлива воды, неисправности сантехники или любых других происшествий характерных таким помещениям.

Применение подсветки найдется и на кухне. Протянув излучающие полосы по углам или стыкам, сделав интересную форму из них или разместив полосы по граням мебели — можно добиться очень приятной глазу обстановки, для такого, относительно утилитарного помещения. Особенно хорошо, в этом случае, выглядит использование датчика движения для светодиодной ленты. Действия на кухне подразумевают периодическое перемещение, а значит, свет во время их выполнения гаснуть не будет. В то же время он зажжется автоматически, когда кто-либо войдет в помещение.

А вот использование датчика движения для светодиодной ленты в целях освещения зала или спальни — не рекомендуется. Функциональность системы в местах отдыха будет низкой, из-за периодического включение и гашение света. Связано это с тем, что человек в пассивные периоды движется редко, а значит, датчик не будет регистрировать его присутствие. Соответственно через некоторое время отключится свет. Зажгутся лампы только при движении, включая бессознательные. Никому не может понравиться подобная цветомузыка ночью, во время сна, если человек передвинулся. Или, когда идет просмотр интересной передачи по телевизору.

Имеет преимущество и использование датчика движения для светодиодной ленты и ее самой в хозяйственных помещениях и складах, экономя свет в моменты простоя и работая в полную силу, когда происходят какие-либо действия.

После выбора места установки осветительного прибора, наступает момент выбора территории попадающей в поле зрения сенсоров датчика движения. Она не обязательно должна быть равна освещаемой зоне. Можно установить детектор перед ней, чтобы он начинал свою работу еще до попадания движущегося объекта в освещаемое пространство. От этого и выбирается сам вид сенсора и тип его крепления — настенный, потолочный, напольный или держащийся на поворотном кронштейне. Последние имеют такое преимущество, что изменить сканируемую территорию можно просто повернув датчик в уже установленном месте. Его единственный минус — большие габариты, сравнительно с поверхностными.

Виды переключателей с чувствительным элементом

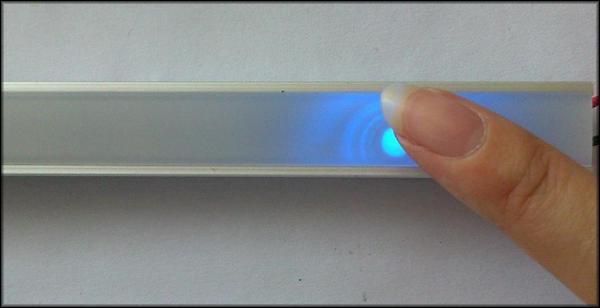

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

  • бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
  • препятствует попаданию влаги в механизм;
  • в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
  • оснащён дополнительным функционалом;
  • внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

  • входящим и исходящим напряжением;
  • ток в режиме ожидания и при нагрузке;
  • мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

Дополнительные функции:

  • адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
  • защита от коротких замыканий и переполюсовки;
  • датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
  • таймер;
  • «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Тип питания

Питание светодиодных светильников для ЖКХ с датчиком движения может производиться от сети переменного тока 220 В и от автономных источников питания — батареек различных типов, аккумуляторов. Для освещения территорий возле подъездов в последнее время находят применение солнечные батареи.

Стационарные светильники для питания используют городскую сеть. Они используются для освещения подъездов и территорий входа в подъезд. Чаще всего применяются светодиодные светильники для ЖКХ 6 Вт в антивандальном исполнении. Освещаются придомовые территории, фасады зданий. Для этих целей целесообразно использование прожекторов светодиодных LED 30W с датчиком движения.

Часто прожекторы имеют в своем составе встроенный датчик освещенности, по команде которого производится включение в вечернее время. Прибор производителя Horoz Electric при потребляемой мощности 30 Вт излучает световой поток 1500 Lm в секторе 150°. Угол обзора датчика составляет 180° при дальности действия 10-13 м. Такой прожектор может с успехом освещать памятник на городской площади. Лампочки с нитью накаливания такой мощности хватит только для освещения кладовой в квартире.

Светодиодные светильники, использующие для питания батарейки или аккумуляторы, применяются работниками технических служб организаций ЖКХ для осмотра в подвальных помещениях, на технических этажах зон периодического и сезонного обслуживания.

Их применяют работники, проводящие плановые проверки лифтового хозяйства или ремонтные работы.

Преимущества

Одно из главных качеств светодиодных источников света — длительный срок эксплуатации. Лампы способны служить в течение многих лет (30 – 50 тысяч часов).

Еще одно преимущество диодов — экономичность. К примеру, метровая лента с 60 светодиодами нуждается в мощности на 5 Вт. В результате месячное потребление для ленты не превысит 1,2 кВт/ч. Подсчитано, что использование ленты позволяет сэкономить до 90 % электроэнергии.

  1. Отсутствие мерцания. Благодаря этому качеству светодиоды не перегружают своим светом человеческое зрение.
  2. Удобство использования. Ленты размещают в любом желаемом месте.
  3. Отсутствие перегрева. Светодиоды не склонны к чрезмерному нагреву, что позволяет устанавливать их на поверхностях из почти любых материалов.
  4. Незначительный вес.
  5. Простота управления.
  6. Надежность конструкции. Лента достаточно прочная, чтобы противостоять механическим воздействиям.
  7. Несложный монтаж. Этим светодиодные ленты радикально отличаются от всех остальных осветительных приборов. Любой человек — даже несведущий в электрике — сможет установить ленту.

При выборе ленты следует иметь ввиду цель приобретения. Существует несколько типов светодиодного освещения, отличающихся техническими характеристиками:

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Зоны для установки

Потребуется определить наиболее удачные места для оборудования световыми лентами. И здесь можно в полной мере проявить творческий подход, превратить систему освещения в отличный дизайнерский элемент

Важно продумать, какие конкретно зоны лучше освещать и контролировать датчиками. Рассмотрим прямо сейчас несколько вариантов монтажа

Общий коридор, прихожая

Устанавливают осветительные системы на стыках стен, на потолке. Еще одно интересное решение – монтировать ленту на ребра лестницы, на выступы между стенами и ступенями.Здесь сразу два позитивных фактора: дорога отлично освещается при такой необходимости, а помещение приобретает оригинальную стилистику.

Общедоступные площадки в ТСЖ

Безупречный вариант для мест общего пользования в домах, где поддерживается порядок, создается особая атмосфера. Дизайн сразу станет броским, запоминающимся: светодиодную ленту прокладывают эффектными геометрическими фигурами в коридорах, на пролетах лестниц и даже в лифтах. И это не просто красиво. В конечном результате экономия электроэнергии будет впечатляющей, а лампы будут успешно функционировать максимально продолжительное время.

Кухня

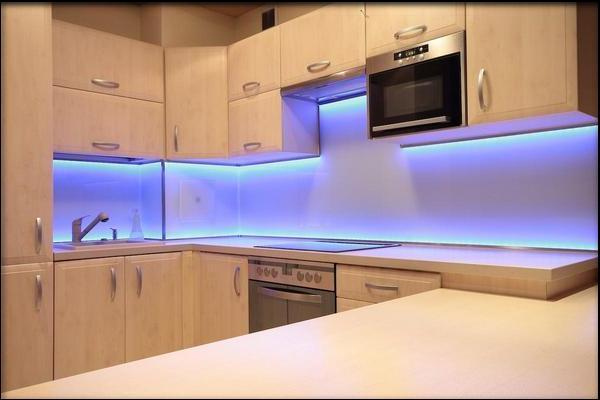

Оптимальное помещение для такого типа освещения – пространство кухни. Зачастую как раз с кухней возникают сложности при оформлении, размещении мебели. Может сказываться нехватка площадки, а также не совсем удачная планировка. И светодиодная лента с датчиком движения позволит визуально преобразить кухню, сделать ее максимально удобной, обеспечить разумную экономию электроэнергии.

Датчик движения на кухне тоже особенно актуален. Все основные занятия связаны там с перемещениями, а это значит, что свет не будет выключаться. Конечно, должно быть предусмотрено и базовое освещение, но при готовке как раз разумнее использовать локальное. Включение произойдет сразу же, как только человек зайдет в помещение кухни.

Ванная комната

В санузле светодиодная лента с датчиком станет практичным вариантом. Больше не придется искать выключатель, нажимать на него. Эксперты советуют монтировать полоски на стыки со стеной, на потолок. Это позволит предотвратить попадание влаги на систему освещения.

Хозяйственные помещения

Это может быть склад, кладовая, любое подсобное помещение. Датчик движения позволит не тратить время на включение, не расходовать электричество напрасно. А светодиодная лента обеспечит рациональное энергопотребление.

Спальня, зал, жилые помещения

У светодиодных полосок с датчиками, реагирующими на движение, множество плюсов. Но все-таки они подходят не для всех помещений. Так, в гостиной и спальне подобная система не уместна, не оправдывает себя. Здесь человек может довольно часто быть пассивным, то есть не двигаться. Например, при просмотре телевизора, чтении, при общении. Свет в эти периоды будет гаснуть. Зато во время сна любое движение спровоцирует включение освещения.

Следовательно, для таких жилых помещений ленты с датчиками движения уже не подойдут.

Теперь вы знаете, каковы основные преимущества таких светодиодных лент с датчиками движения, в чем их специфика, как лучше выбирать и монтировать систему освещения. Экономичные полоски помогут осветить пространство с максимальной экономией, создадут комфортные условия. При этом их нетрудно выбрать, а с монтажом тоже можно без проблем справиться самостоятельно.

Источник

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

  • мощный светодиод;
  • драйвер питания;
  • комплект соединительных проводов;
  • световод.

Светодиод вставляют в торец
световода, который укладывается в линии стыка панелей приборной доски или иных
элементов облицовки салона. Питание драйвера подключают к габаритным огням.
Установка особой сложности не представляет. Кроме того, можно выбрать наиболее
предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость
комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и
других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько
раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Инструменты и материалы для изготовления подсветки

Для монтажа простейшей автоматической системы подсветки на основе светодиодной ленты понадобятся следующие материалы:

  1. Лед-полоска.
  2. Датчик движения.
  3. Блок питания.
  4. Контроллер (при использовании трехцветного RGB-варианта).
  5. Провода.
  6. Крепежные компоненты.

При этом потребуются такие инструменты:

  1. Электродрель, шуруповерт.
  2. Измерительное устройство.
  3. Ножницы, отвертка, нож.
  4. Паяльник, припой либо коннекторы.

Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.

Как выбрать светодиодную ленту

Существует большой ассортимент led-полосок, различающихся по ряду признаков:

  1. Цветовому исполнению (монохром или RGB).
  2. Температуре оттенка (теплые, холодные, естественные).
  3. Пыле- и влагозащите.
  4. Мощности лед-кристаллов.
  5. Типу питания – напрямую от сети 220 В или через понижающий трансформатор.

При выборе ленты нужно руководствоваться следующими критериями:

  1. Самая распространенная модель лед-полосок оснащается светодиодами типа SMD с размером кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
  2. Максимальной яркостью обладают светодиодные ленты SMD 5050.
  3. Чем сильнее и равномернее требуется подсветка, тем большее количество диодов должно располагаться на одном метре.
  4. Светильники, монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.

Как выбрать датчик движения

По главному принципу работы датчик движения похож на обычный выключатель. Только замыкание контактов в нем происходит автоматически – под действием сенсора, а не рукой человека. В зависимости от типа механизма они различаются на следующие модификации:

  1. Инфракрасные.
  2. Ультразвуковые.
  3. Акустические.
  4. Оптические.
  5. Микроволновые.

Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфракрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.

Среди главных рабочих параметров датчика движения выделяются:

  1. Уровень освещенности, когда начинает срабатывать сенсор.
  2. Время свечения после включения.
  3. Регулятор яркости подсветки.
  4. Угол обзора.
  5. Чувствительность, дальность действия.

Монтаж RBG контроллеров и самостоятельная сборка сенсорного коммуникатора

RBG ленты отличаются от одноцветных наличием 4 контактов. Они промаркированы R, B, G, V+ — красный, голубой, зелёный и общий плюс. Провода соответствующего цвета соединяют выходы ленты с одноимёнными клеммами на контроллере. Пятый контакт W (белый) присутствует у некоторых моделей лент. Это стоит учитывать при подборе управления к светильникам.

Питание заходит в контроллер через V+ и V- (COM). Без проблем параллельно сцепляются 1–2 ленты максимальной длины 5 м. Если необходимая протяжённость светодиодного освещения больше, используется усилитель.

  • кнопки или сенсорная панель непосредственно на приборе;
  • пульт управления через инфракрасный порт (необходима полная проходимость сигнала);
  • ПУ радиоуправления;
  • беспроводной сенсор или приложение мобильного устройства по сети Wi-Fi.

При достаточных знаниях и умениях в области электротехники можно попробовать собрать сенсорный выключатель самостоятельно. В самой простой схеме приёмником выступает медный или алюминиевый элемент, спаянный с конденсатором ёмкостью 0,22 мкФ. К нему последовательно соединяют два транзистора КТ315, а потом резистор на 30 Ом и система параллельно соединенных электрического конденсатора 100 мкФ (16 V), реле сопротивлением 400 Ом и полупроводника Д226. Параллельно цепи может стоять третий конденсатор.

Прикупил я как-то по случаю светодиодную ленту и сделал из нее подсветку рабочей зоны на кухне. Очень удобно, но возникла проблема с ее включением. К выключателю тянуть провода – ремонт сделан. Пульт – не удобно, да и его же на месте никогда не будет. Временно прикрепил снизу шкафчика за планку на двусторонний скотч проходной выключатель, который на провода крепится. Долго пользовались, но не совсем удобно. Надо рукой за планкой его нащупать. Решил сделать сенсорный выключатель. Радиодеталей старых полно, компьютерные блоки питания есть. План был таков. Сенсор питается от дежурных +5В, и запускает блок питания. Светодиодная лента подключается к +12В.

Собрал ее на макетке и испытал. Фото не мог сделать, т.к. делал на работе.

В AutoCAD’е разработал плату под поверхностный монтаж:

Какой выбрать

Большой выбор сенсорных выключателей доставляет определенные трудности при подборе оптимального варианта. Подобные изделия представляют собой платы со средними размерами 40×10×2 мм, позволяющими поместиться в LED профиль, внешние модули, помещенные в пластиковый корпус либо контроллер, оснащенный пультом.

Чтобы выбрать подходящий вариант, следует сначала определиться с разновидностью светодиодного выключателя. После этого стоит учесть технические характеристики

Внимание заслуживает значение:

  • Напряжения, которое подается на вход устройства и создается на его выходе;
  • Сила тока, протекающего через устройство в режиме ожидания, и образующего в момент подключения нагрузки;
  • Мощность.

Если решено установить монохромную LED полосу, стоит определиться с принципом работы размыкателя. Производители предлагают устройства:

  • Емкостные, внутри которых находится пружина, плотно прилегающая к пластине. При прикосновении руки к выключателю она создает вибрацию. В результате замыкается контакт, и включается освещение. Однако, решив сделать выбор в пользу подобного устройства, стоит учесть, что при толщине рассеивателя из оргстекла более 1 мм можно столкнуться с отсутствием срабатывания. Это доставит серьезные неудобства в процессе эксплуатации;
  • Инфракрасные, срабатывающие каждый раз, когда на расстоянии 10 см от поверхности окажется предмет, от которого сигнал отразиться и вернется на приемный элемент. Если зазор между защитным экраном и чувствительным элементом превышает 5 мм, придется использовать профиль меньшей глубины либо позаботиться о наличии в светорассеивающей линзе отверстия.

Если выбор сделан в пользу модели с диммером, стоит также определиться с принципом работы. Такие сенсорные выключатели чаще всего включаются/выключаются от кратковременного касания. Для изменения яркости надо дольше задержать руку на панели управления.

У некоторых моделей принцип работы несколько отличается. Они могут иметь несколько заранее запрограммированных режимов работы. Подобный устройства подходят для RBG лент. Они комплектуются пультом управления, оснащенным сенсорным кольцом. Для изменения оттенка свечения надо плавно двигать пальцем по спектральному кругу. В результате в работу будут включаться диоды выбранного цвета либо их комбинация.

Рекомендации по монтажу

Практика показала, что лучшее место размещение светодиодных лент — потолок или его стыки со стенами. Так осветительные полосы меньше пачкаются и подвергаются воздействию пыли и влаги. Кроме того, саму ленту лучше поместить в своеобразный прозрачный корпус для защиты, если конечно, она им не оснащена изначально.

Всю часть, относящуюся к питанию устройств от линии 220 В — аккумуляторы, преобразующие блоки, контакторы лучше всего разместить отдельно в специальном шкафчике. От которого уже тонкими проводами, рассчитанными на 12В тока подвести электроэнергию к световым полосам. При этом их так же желательно защитить, упрятав в короб или скрыв под декоративными элементами обстановки.

Как работает автоматическая подсветка на кухонном гарнитуре

Для включения и отключения систем автоматической подсветки используются датчики. Обычно это:

  • Датчик звука – для использования его необходимо настроить, чтобы он реагировал исключительно на звук открытия гарнитур или хлопок.
  • Датчик приближения (движения) – распространенный вариант, который прост в установке и настройке. Работает он таким образом: датчик настраивается на преграду в виде мебельной дверки и как только она открывается, преграда исчезает и датчик подает сигнал о включении света.

Также можно использовать датчик освещенности, который автоматически будет подстраивать количество и интенсивность света на кухне в течение суток.

Преимущества

Преимуществ автоматизации освещения достаточно много, вот основные из них:

  • Экономия электричества. Свет будет включаться автоматически и только в тех местах, где это необходимо. Такая система исключает ситуацию «забыл выключить свет после ухода», тем самым уменьшая счета за электричество.
  • Удобство. У большинства людей на кухне несколько выключателей, розеток, переходников и т.д. Автоматизация позволяет избавиться от всех механических кнопок.
  • Дизайн. С точки зрения дизайна нагромождение электрооборудования выглядит некрасиво. Автоматизированные системы занимают куда меньше места, чем классические переключатели света.

Виды автоматической подсветки

Автоматизировать можно любой источник света, даже тот, который изначально не приспособлен к этому. Это можно сделать с помощью комбинации микроконтроллера и реле. Но на рынке можно найти уже готовые варианты автоматической подсветки, такой как:

Точечный светильник – удобно монтируются на гарнитуру и подсвечивают нужную область.

Споты – группа источников света, которая крепится к стене и фокусируется на определенную территорию.

Световые балки – длинные полосы, которые крепятся к стене и используются для подсветки рабочей зоны.

Одиночные светодиоды и ленты – используются для локального освещения небольших участков, например, шкафчиков, полок и гарнитур.

Все виды подсветки можно купить уже со встроенными датчиками, а можно самостоятельно собрать индивидуальный вариант и добавить нужный функционал.

Проводные датчики

Датчик движения является лучшим вариантом для создания автоматического освещения. Такой элемент можно гибко настроить под любые нужды. К примеру, запрограммировать чувствительность датчика на включение, если в радиусе 50-100 см было обнаружено движение. Установив такой девайс на рабочей зоне или возле плиты, он будет самостоятельно включаться, когда кто-то подойдет к этой области и выключаться после ухода.

Также можно установить звуковой датчик, который будет реагировать на хлопок. На рынке можно найти уже оборудованные датчиком лампы. Такой прибор достаточно вкрутить в патрон и автоматическое включение-выключение света по хлопку создано. К подобным датчикам можно подключить любой элемент освещения.

Беспроводные датчики

Беспроводные датчики стоят намного дороже проводных, но позволяют управлять освещением дома по wi-fi. Простые модели управляют освещением удаленно с помощью пульта. Функционал такого пульта позволяет регулировать количество включаемых ламп, светильников и т.д.
