Особенности монтажа
Монтаж молниезащиты на частном доме выполняется по заранее составленному проекту. В процессе проектирования следует :
- выбрать конструкцию молниеприемника (обычно это стержневой или тросовый вариант);
- определить высоту установки стержневого элемента, чтобы дом был полностью защищен либо выбрать, исходя из размера крыши, подходящее количество мачт для тросового элемента;
- выбрать место установки заземляющего контура (расстояние до стен дома – не менее 1 метра, до входной группы и дорожек – не менее 5 метров, поблизости не должна располагаться детская игровая площадка, место для отдыха и т.д.);
- рассчитать длину токопровода от молниеприемника до дальнего конца заземляющего контура;
- подобрать материалы для сборки конструкции.
Для выполнения монтажных работ потребуется использовать лопату штыковую, сварочный аппарат, пластиковые крепления для токопровода, а также молоток и электродрель вместе с крепежом.
На первом этапе готовят траншею под заземление – она представляет собой прямую линию длиной в три метра или контур в виде треугольника. В первом случае электроды вбивают в землю по концам траншеи, соединяют их лентой, профилем или прутом из того же металла при помощи сварки. Во втором случае три электрода располагаются в вершинах треугольника, их также соединяют перемычками.
Контур заземления в виде треугольника
Заземляющий контур должен быть расположен на глубине от 0,8 метра
Важно установить его на таком уровне, где грунт всегда остается влажным. Если почва пересыхает на большую глубину, ее требуется постоянно увлажнять. Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность
Песчаный грунт пропитывают раствором соли, чтобы повысить электропроводность.
Ленту или провод токоотвода приваривают одним концом к молниеприемнику, другим – к заземлителю, причем токоотвод должен пролегать по всей длине перемычки между электродами и крепиться к ней сваркой в нескольких точках. Места сварки окрашивают антикоррозийной краской .
Токоотвод не должен касаться стен дома, его крепят при помощи специальных элементов из материала, не проводящего ток. Если стены и кровельное покрытие выполнены из материала, неустойчивого к возгоранию, промежуток между конструкциями и токоотводом должен составлять не менее 10 см.
Различия в технологии монтажа стержневой и тросовой установки касаются только обустройства молниеприемника.
Монтаж тросового молниеотвода
Молниеприемником служит металлический трос, натянутый горизонтально над коньком, где устанавливается две или четыре металлические мачты (в соответствии с размером крыши), закрепленные на деревянных брусьях, чтобы исключить контакт металла с кровлей. К этим мачтам крепят концы натянутого троса, он не должен провисать. К одному концу троса при помощи сварки или болтового соединения прикрепляют токоотвод.
Расположение тросового молниеотвода над коньком
Если на крыше имеется дымоходная труба, вокруг нее следует выполнить несколько витков троса и прикрепить его концы к уже смонтированному горизонтальному молниеприемнику.
Для использования в качестве молниеприемника тросовой системы нужен металлический неизолированный провод (проволока) диаметром не менее 6 мм.
Монтаж стержневого молниеотвода
Стержневой молниеприемник представляет собой металлический штырь длиной 30-160 см. Вместо штыря допускается использовать трубу, но в этом случае ее верхний торец необходимо заварить, установив заглушку.
В качестве опоры для стержневого молниеприемника можно использовать :
- установленную на земле высокую мачту;
- телевизионную антенну;
- дерево, высота которого сравнима или превышает высоту дома;
- станину для кровли.
Антенна в качестве опоры для молниеприемника
К мачте штырь молниеприемника крепят болтами либо сваркой (если станина металлическая). Затем монтируется токоотвод.
По завершении работ проверяют сопротивление готового громоотвода. Необходимо удостовериться, что оно не превышает 10 Ом .
Монтируем молниезащиту своими руками
В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.
При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.
Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.
Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.
Размеры контура заземления в виде треугольника
Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.
После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.
Стандартный прибор для измерения сопротивления заземления
Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.
Что такое молниезащита и почему она так важна ↑
Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.
Металлическая кровля наиболее опасна
Залог защиты от молнии – комплексный подход ↑
Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.
Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:
- стержневой;
- тросовый;
- сетчатый.
Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.
Устройство молниезащиты
Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.
Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.
Внутренняя молниезащита также важна
Из чего состоит молниеотвод ↑
Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:
- молниеприемник;
- токоотвод;
- заземлитель.
Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.
Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

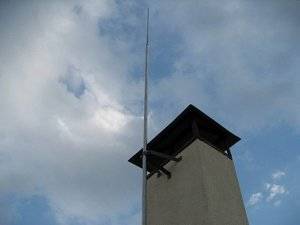

Стержневой молниеприемник на крыше
Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.
Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.
Правила устройства громоотвода
Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.
Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.
Молниеприемник
Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.
Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.
Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.
Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.
Токоотводы
К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.
Заземление
Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.
ПОДГОТОВИТЕЛЬНЫЕ РАСЧЕТЫ
Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу
Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте
Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.
Принято считать, что громоотвод обеспечивает защиту в двух зонах.
• hy=0,85×hг.
Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:
• Rс=(1,1-0,002)×hг.
Также есть простая формула для определения безопасной окружности на уровне кровли здания:
• Rз=(1,1-0,002) × (hг-hc÷0,85).
Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:
• hy=0,92×hг;
• Rс=1,5×hг;
• Rз=1,5×(hг-hc÷0,92).
Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.
Инструкция: заземление и молниезащита для частного дома, дачи, коттеджа
Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по ее разделам (см. ниже). Если у вас имеются вопросы по выбору, расчетам и проектированию систем заземления и молниезащиты, пожалуйста, напишите или позвоните техническим специалистам , они с удовольствием помогут!
Введение — о роли заземления в частном доме
Дом только что построен или куплен – перед вами именно то заветное жилище, которое вы еще недавно видели на эскизе или фотографии в объявлении. А может быть вы живете в собственном доме уже не первый год, и каждый уголок в нём стал родным.
Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдет о такой необходимости, как заземление для частного дома.
Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.
Необходимость заземления
К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надежность, поэтому работать они будут не вечно.
Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться поврежденной.
Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением.
При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.
Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.
Необходимость установки заземления в частном доме определяется системой заземления, т.е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети – воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:
Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.
Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет.
Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам.
Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).
Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C.
В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников – так называемый PEN-проводник.
Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи.
Полезное о молниях и электричестве из школьного курса
Процесс образования грозового облака сопровождается разделением мельчайших капель воды по зарядам (отрицательным и положительным), при этом накопление негативно заряженных частиц происходит внизу облака.
Поверхности земли и всех сооружений, находящихся внизу заряженного облака, притягивают к себе противоположные частицы (со знаком «+»).
Механизм образования молнии
В возникающем электрическом поле в промежутке между этими частицами (в небе и на земле) повышается напряжённость, возникает разница потенциалов в несколько миллионов вольт. Благодаря этому и образовывается электрический заряд, называемый молнией.
Движение молнии происходит по наименьшему пути сопротивления. Началом служит движущийся на скорости 50 тыс. км/сек к земле слабый заряд (лидер), набирающий силы по пути. Т.к. заряженность воздуха неоднородна, молния проходит по местам с большим количеством заряженных частичек (с лучшими показателями электропроводности).
Двигаясь к земле, заряд ищет объекты с наибольшим количеством положительно заряженных частиц. По достижении уровня земли начинается массовое движение отрицательных зарядов по ионизированному каналу в землю (от нижних частиц самого заряда и до всех остальных в облаке).
Поэтому громоотвод на доме обустраивается из материалов с самыми высокими показателями электропроводности. Это гарантирует, что молния выберет именно его, т.к. на нем накоплено большее количество индукционных зарядов. Молния выбрала бы такой громоотвод, даже если он был бы ниже уровня здания, но экспериментировать этим не стоит.
Так выглядит попадание молнии в громоотвод
Контроль громоотвода
Для обеспечения достаточно эффективного действия громоотвода состояние последних должно периодически контролироваться. Контроль заключается в тщательном осмотре надземной части и в особенности мест контакта и в измерении сопротивления растеканию заземлителей. Для обычных сооружений периодический контроль должен производиться раз в 3—5 лет, а для особо ответственных сооружений — перед каждым грозовым сезоном.
Необходимо иметь в виду, что громоотводы, предназначены лишь для защиты от обычных линейчатых молний. Между тем известен ряд случаев, когда даже хорошо защищенные сооружения поражались шаровой молнией. Шаровая молния проникала через открытые окна, двери, незначительные отверстия в стенах и вызывала нередко значительные разрушения внутри зданий. Физическая природа шаровой молнии в настоящее время еще не вполне изучена и достаточно эффективные методы защиты от нее не разработаны. Однако тот факт, что шаровая молния не обладает по-видимому способностью пробивать деревянные стены, оконные стекла и т. п., дает основание предполагать, что густая проволочная сетка, целиком охватывающая защищаемый объект (например склад взрывчатых веществ), может оказаться эффективным средством и против проникновения внутрь такого сооружения шаровой молнии
Молниезащита своими руками
Если есть необходимые материалы, сварочный аппарат и некоторые навыки работы с ним, то сделать громоотвод на собственной даче не составит особых трудностей. Конечно, можно работать с крышей, но гораздо меньше рисков, когда для данного сооружения монтируется собственная стойка. Чтобы упростить задачу — пригласите к себе в компанию соседей. Один молниеотвод может защитить сразу несколько построек. Да и работать вместе легче и быстрее.
Конструктивных решений существует много, так как сделать дачный громоотвод можно из различных материалов и разными способами. Слишком высоким его делать не стоит. Достаточно, чтобы молниеотвод был выше защищаемых строений на два метра с учетом высоты телевизионной антенны. Рассмотрим один из таких подробнее.
Сначала надо определить место расположения вышки и вырыть яму глубиной около двух метров для ее установки.
Вышку можно изготовить из уголков, швеллера, толстостенной трубы
Каким образом соединять отдельные детали неважно, главное, чтобы в центре образовалась полость под токопровод.
При раскрое материалов для стойки необходимо учесть глубину ее замоноличивания в котлован.
Соединения выполняются сваркой. На вершине стойки привариваются крепежи для установки стрежня громоотвода с прикрепленным к нему токопроводом.
Проводник пропускается через внутреннюю полость по длине вышки. Алюминиевый или медный хорошо защитить гофрированным рукавом, чтобы обезопасить его от окисления.
Стойку помещают в заранее выкопанную яму и заливают ее бетонной смесью с послойным уплотнением, чтобы исключить ее смещение в дальнейшем
Но для большей уверенности ее надо закрепить дополнительно растяжками из прочной проволоки.
Алюминиевый или медный хорошо защитить гофрированным рукавом, чтобы обезопасить его от окисления.
Стойку помещают в заранее выкопанную яму и заливают ее бетонной смесью с послойным уплотнением, чтобы исключить ее смещение в дальнейшем. Но для большей уверенности ее надо закрепить дополнительно растяжками из прочной проволоки.
Теперь нужно сделать заземляющий контур. Для чего вокруг вышки необходимо разметить равносторонний треугольник и по всем его сторонам выкопать траншею глубиной 0,5 м. В углах этого треугольника надо вбить стержни из того металла, из которого выполнены молниеприемник и токопровод. Длина стержней должна быть не менее 2 метров. По верхней части они соединяются между собой такими же прутьями. Осталось присоединить проводник тока, засыпать грунт и все – громоотвод готов.
Самостоятельный монтаж молниезащиты
Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.
Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.
На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.
- Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
- Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
- Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
- H — высота стержня молниеприемника.
После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.
Монтаж заземлителя
В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:
- болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
- стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.
Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.
К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.
Монтаж приемника молний
Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.
Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.
На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.
Монтаж токоотводов
Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.
Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.
На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.
Установка УЗИП
Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.
После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.
Из чего состоит система защиты
Громоотвод может иметь и дополнительные детали. Однако самыми основными элементами конструкции являются:
- молниеприемник (предназначен для перехвата электроразряда);
- заземлитель (с его помощью система контактирует с почвой);
- токоотвод (соединяет заземлитель с молниеприемником, переводит грозовой электроразряд).
Изготавливая громоотвод для дачного дома своими руками, выбирают определенный молниеотвод. Как правило, эта функция возложена на стержень из металла, который устанавливается на высоте.
Примечательно, что некоторые элементы постройки можно задействовать для системы отвода молний. Это касается металлических ограждений, кровли и водостока. Ограждение и водостоки разрешено использовать при устройстве молниеприемника лишь в той ситуации, если толщина металла больше толщины кровли. Высота монтажа устройства должна быть выше всех точек на участке, в том числе и крон деревьев.
Токоотвод делается из металлической полоски или проволоки-катанки. Токоотвод нужно прокладывать так, чтобы между заземлителем и молниеприемником было минимальное расстояние. При этом лучше избегать заломов и поворотов.
Токоотвод можно устанавливать и внутри, и снаружи стены здания, однако в первом случае он должен изготавливаться из пожаробезопасного материала.
Заземлитель собирается из медных или стальных деталей. Для заземления нужно заранее сделать траншею с глубиной в полметра и длиной не менее трех метров. На концах траншеи нужно установить металлические прутья и соединить их друг с другом.
Устройство молниезащиты металлической крыши и ее необходимость
Молниеотвод дома: 1 — молниеприемник; 2 -деревянная мачта; 3 — токоотводящий провод; 4 — заземлитель; 5 — место пайки (сварки); 6 — фундамент; 7 — уровень почвы.
Обезопасить кровлю и все ее металлические конструкции от грозовых разрядов поможет специальная молниезащита металлической кровли. И хотя некоторые и считают, что дом не нуждается в подобной защите металлической крыши, но тем, кто сталкивался с надзорными органами, известно, что наличие торсовых или штыревых молниеприемников является непременным условием при эксплуатации здания. И требование это не лишено веских оснований, поскольку существует очень высокая вероятность попадания молнии на поверхность металлических конструкций. Если отсутствует молниезащита, то последствия могут оказаться достаточно печальными, вплоть до электрического поражения человека, пожара или, в лучшем случае, многочисленных повреждений электробытовых приборов.
Поэтому молниезащита металлической кровли является важным фактором при эксплуатации зданий и тем более жилых домов. При этом залогом успешной защиты является надежное соединение искровых разрядников и токоотводов с элементами заземления посредством сваривания и прочное крепление металлического покрытия крыши или элитного из меди со стропилами. А если провести сварочные работы нет возможности, то молниеприемники и токоотводы должны закрепляться при помощи болтов.
Между металлочерепицей и листами в таком случае должна соблюдаться нормируемая электрическая связь.
Тросовая молниезащита: общий вид; б молниеотвод в виде вилки на трубе; в правильное расположение троса молниеприемника; 1 — стержневые молниеприемники; 2 — тросовые молниеприемники; 3 — стойки; 4 — отмостка; 5 — заземлитель; 6 — зона увлажнения; 7 -пешеходная дорожка; 8 — токоотвод.
К сожалению, в большинстве случаев металлочерепица укладывается на рубероид или деревянную обрешетку, что выгодно с финансовой точки зрения, но не дает 100-процентной гарантии безопасности. При попадании молнии в такую крышу могут образоваться прожоги и оплавления. По статистике, при попадании молнии в крышу из кровельного материала толщиной менее 1 мм происходит большое количество оплавлений, являющихся причиной возгорания изоляционного материала крыш и пожара.
Итак, молниезащита является важной составляющей дома. Благодаря наличию молниеотводов, постройка будет надежно защищена от возгорания
Если рассматривать общую схему молниеотводов, то различают их внешнюю и внутреннюю части. Внутренняя защита направлена на защиту от перенапряжения электросетей в случае попадания молнии, а внешняя предназначена непосредственно для защиты от удара.
