Характеристики led smd 5730

Применение

Светодиодная лента 5730, благодаря своим техническим характеристикам, нашла широкий спектр применения:

• Из светодиодов собираются светильники, которые применяются для искусственного освещения в бытовых, производственных, других помещениях. Они выполняют функции, как основного, так и дополнительного освещения.
• Лампочки для автомобиля – внешнее освещение, подсветка в салоне, индикация света.
• Создание светильников для наружного освещения зданий, сооружений.
• Декорирование зданий внутри, снаружи.
• Подсветка рекламных щитов.
• Если последовательно подсоединить десятки диодов 5730 и расположить на печатных платах компактного размера, то можно построить прожектор, уличный фонарь.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Отличия

В чем же разница и как отличить светодиодную ленту SMD 5630 от SMD 5730? СМД 5730 это более новая модель светодиода. И основное внешнее отличие — это физические размеры.

длина 5,7мм (5730) и соответственно 5,6мм (5630)

ширина 3,0мм

Причем не путайте, 5.7мм это длина вместе с выводами (ножками). Фактический размер самого корпуса, куда впаян кристалл — всего 4,8мм!

У модели 5630 он даже немного больше — 5,3мм. Ширина у обоих одинаковая — 3,0мм.

Однако с уменьшением корпуса в изделии 5730 мощность, световой поток, температура нагрева остались на прежнем уровне. У фирменных изделий заводского качества мощность равняется 0,5Вт, а температура — 80 градусов.

Также в SMD5730 снижено энергопотребление — 0,14А, вместо 0,15А у SMD5630. Правда напряжение подросло. Технические характеристики светодиодов:

Благодаря этим изменениям светодиодные ленты SMD 5730 более эффективны и имеют больший срок службы.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Достоинства

• Энергоэффективность. LED способны выдавать высокий световой поток.
• Долгий срок службы. Более 50000 часов и более при правильной работе.
• Прочность. LED также называются «полупроводниковым освещением», так как они сделаны из твердого материала без разрыва нити накала, трубки или колбы.
• Период прогрева. Светодиод загорается мгновенно – в течение нескольких наносекунд.
• Не зависит от низких температур . LED прекрасно адаптируются к очень низким температурам и включаются даже при -30 градусах.
• Направление света. У них есть возможность задать свету любое направление.
• Отличная цветопередача. Им не свойственно не размывать цвета, в отличие от других светильников, таких как флюоресцентные лампы.
• Экологичность. В них отсутствует ртуть и другие опасные вещества.
• Управляемость. Яркость и цвет LED можно регулировать.

Технические характеристики LED SMD 5730

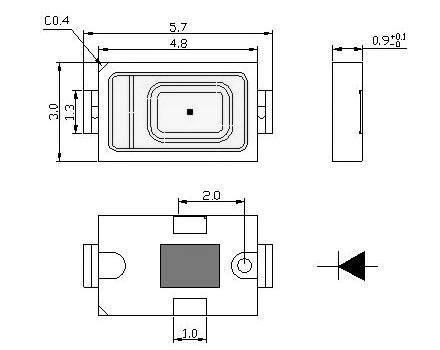

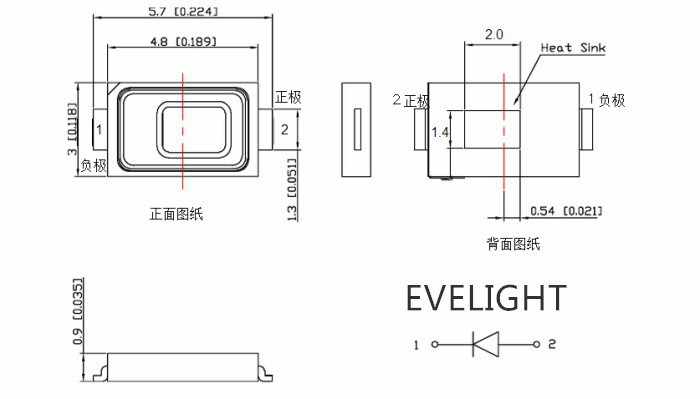

Внешний вид SMD LED 5730

Светодиод выпускается в формате SMD (безвыводном) в корпусе имеющем размеры 0,57 х 0,3 см и предназначен для монтажа на печатную плату со стороны проводников. Сверления отверстий не требуется.

Светодиод выпускается в двух модификациях – с одним кристаллом и с двумя (иногда маркируется как 5730-1). Характеристики прибора led 5730 удобнее разделить на электрические и оптические. Электрические параметры для двух вариантов исполнения сведены в таблицу.

Количество кристаллов, шт	Потребляемая электрическая мощность, Вт	Падение напряжения, В	Номинальный рабочий ток, мА
1	0,5	3..3,2	150
2	1	3..3,2	300

Важнейший для расчета систем освещения параметр – световой поток – составляет:

• для однокристального исполнения 40-50 лм;
• для двухкристалльного – 100-120 лм.

Первый вариант соответствует лампочке накаливания около 1 Вт, второй – 2..2,5 Вт.

Остальные параметры определяются конструкцией светоизлучающего прибора, поэтому для двух модификаций с достаточной для практики точностью их можно принять одинаковыми:

1. Телесный угол излучения равен 120 градусам. Это означает, что с каждой стороны свет виден под углом 60 градусов.
2. Спектр излучения может лежать в интервалах:

• 3000-4000 К (теплый белый);
• 4300 – 4800 К (нейтральный белый);
• 5000 – 5800 (чистый белый);
• 6000 – 7500 (холодный белый).

1. Рабочая температура окружающей среды – от минус 40 до +85 градусов.
2. Индекс цветопередачи CRI=60..80. Верхнее значение относится к хорошему уровню, неискажающему цвет предметов обстановки. Относится к продукции известных фирм. CRI=60 – не лучший вариант, цвета могут выглядеть неестественно. Такое значение параметра имеют дешевые светодиоды неизвестного происхождения.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором. По конструктивному исполнению светодиодная лента различается на:

По конструктивному исполнению светодиодная лента различается на:

• герметичную;
• пылевлагозащищенную;
• слабозащищенную;
• без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

1. Светодиодная лента smd 2835 120 СW Premium.
2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

• светодиодов на 1 м – 120;
• удельная мощность – 8.4 Вт/м;
• удельный световой поток – 635 лм/м;
• напряжение питания – 12 В.

Характеристики второй:

• светодиодов на 1 м – 120;
• удельная мощность – 9.6 Вт/м;
• удельный световой поток – 360 лм/м;
• напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Светодиодные ленты 5730

Благодаря яркому свечению, свойственному SMD 5730, изготовленные с их использованием Led ленты успешно используются в качестве основного источника искусственного освещения в помещениях различного типа (административные, общественные, жилые).

Мощность светодиодной ленты smd 5730 зависит от количества светодиодов, размещенных на одном погонном метре изделия. Это выражается в значениях, приведенных в нижеследующей таблице:

Тип светодиода	Электрическая мощность одного SMD, Вт	Количество светодиодов на одном метре изделия, штук	Общая электрическая мощность одного метра LED ленты, Вт
SMD 5730-05	0,5	15	7,5
30	15
60	30
SMD 5730-1	1,0	15	15
30	30
60	60

Как правило, светодиодные ленты реализуются мерной длины, которая составляет 5 метров.

В зависимости от вида покрытия светодиодные ленты бывают различных степеней защиты (код IP), которые регламентированы ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)».

Изделия с наивысшей степенью защиты IP65 – IP68 могут быть использованы во влажных и сырых помещениях, а также непосредственно в воде для подсветки аквариумов и бассейнов.

Рабочее напряжение для подобных источников искусственного освещения бывает двух типов: 12 и 24 Вольта постоянного тока. Для управления их работой используются специальные устройства, позволяющие регулировать силу светового потока, – диммеры.

В связи с достаточно большой электрической мощностью, ленты серии SMD 5730 выделяют значительное количество тепла во время использования. Из-за этого монтаж подобных изделий необходимо выполнять с использованием алюминиевого профиля, который позволяет обеспечить теплоотвод и тем самым продлить сроки эксплуатации светодиодов.

На основе Led ленты серии SMD 5730 изготавливаются модули различной формы и размера, используемые при изготовлении светильников разного типоразмера и конфигурации.

Светодиодные ленты серии SMD 5730 – это индивидуальный стиль в оформлении домашнего интерьера и качественные показатели искусственного освещения.

0%

Какое питание будет у конструкции?

Батарейки

Бортовая сеть автомобиля

От сети 220В.

Аккумулятор достаточно большой емкости

Миниатюрные аккумуляторы

Для каких целей ты собираешь конструкцию?

Дежурный свет

Декоративная белая подсветка.

Декоративная цветная подсветка.

Локальное освещение

Общее освещение.

Будут ли светодиоды установлены на радиатор?

Да, на радиатор больших размеров.

Радиатор будет, но небольшой

Нет, для радиатора места нет

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

  Перепройти тест!

Предыдущая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования
Следующая
СветодиодыХарактеристики светодиода SMD 2835 и его основные отличия

Спасибо, помогло!Не помогло

Реальная мощность китайских ЛЕД

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Где и как используется

• Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
• Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
• Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
• LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
• Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
• Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
• Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Это интересно: Как утилизировать люминесцентные лампы и сколько это стоит — рассмотрим все нюансы

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Программа для расшифровки SMD деталей

Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.

1. Сначала вводят код SMD с упаковки.
2. Потом указывают наименование прибора.
3. Следующими используются кнопки для поиска относительно той или иной модели.
4. Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
5. Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
6. Если есть — отображается чертёж.
7. Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.

Вам это будет интересно Измерение электрической мощности

Возможные обозначения

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

• теплый желтый – 3000-4000 K;
• нейтральный – 4300-4800 K;
• чистый белый – 5000-5800 K;
• холодный голубой – 6000-7500 K.

Спектр излучения света

Световой поток

Помимо мощности, дешевые диоды в лентах 5630, 5730 имеют и гораздо меньший световой поток. У китайских моделей он от силы достигает 7-12 люмен, а вот у брендовых доходит до 40Лм.

Таблица сравнения световых потоков (в люменах) светодиодных лент SMD 2835,3528,5050,5630,5730:

Как видно, качественная SMD 3528 может быть сравнима по своим показателям, с казалось бы такой мощной и яркой 5630

Поэтому всегда обращайте внимание на производителя лент и светодиодов

Одни из наиболее брендовых — это корейские Samsung и европейские Phillips.

Данные в табличке применимы для белого нейтрального света. А вообще SMD 5630, 5730 могут быть в трех разных «цветах»:

WW — теплый белый от 2700 до 3000К

NW — нейтральный белый от 3500 до 4500К

CW — холодный белый от 6000 до 6500К

В качестве основной подсветки в доме выбирайте более теплый цвет. Иначе свет будет как в операционной или в морге.

Холодный белый приемлем только в качестве локальной декоративной подсветки.

Если у вас монохромный вариант ленты, не RGB, то подключать ее можно напрямую к блоку питания. Никаких контроллеров приобретать не нужно.

Захотите регулировать и управлять уровнем освещенности — докупите диммер.

Такие яркие и мощные ленты как SMD 5630, 5730 лучше всего подключать с обеих сторон. Именно для этого и сделаны выводы проводов с двух сторон на бобинах.

А не для того, как считают некоторые, чтобы удлинять и припаивать к ним следующие 5 метров.

Для увеличения длины подсветки второй отрезок (после 5м), подсоединяют только параллельно, и никак иначе.

В противном случае по дорожкам пойдет такой ток, что могут отгореть контакты в местах соединений.

Имейте в виду, что у продавцов на Алиэкспрессе показатели с вероятностью в 90% отличаются от указанных в вышеприведенной таблице. И всегда не в лучшую сторону.

Характеристики просто завышаются без учета фактических данных.

Расшифровка названия

В названии лент SMD 5630 и 5730 указаны размеры корпусов светодиодов, а не их технические данные, как некоторые думают.

SMD расшифровывается как — «surface mounted device». Что в переводе на русский означает — вещь, прибор, элемент смонтированная на поверхность, то есть подложку ленты.

Четыре цифры после сокращения — это размеры (длина и ширина) корпуса светодиода закрепляемого на подложке.

Причем в этот корпус производитель может смонтировать любой кристалл светодиода, от самого мощного, до самого слабого. Отсюда и разные характеристики, казалось бы одинаковых по названию моделей.

Расшифровка названия

В названии лент SMD 5630 и 5730 указаны размеры корпусов светодиодов, а не их технические данные, как некоторые думают.

SMD расшифровывается как — «surface mounted device». Что в переводе на русский означает — вещь, прибор, элемент смонтированная на поверхность, то есть подложку ленты.

Четыре цифры после сокращения — это размеры (длина и ширина) корпуса светодиода закрепляемого на подложке.

Причем в этот корпус производитель может смонтировать любой кристалл светодиода, от самого мощного, до самого слабого. Отсюда и разные характеристики, казалось бы одинаковых по названию моделей.

Светодиодная лента 5730 характеристики

Удобная для практического применения форма LED-светильника – светодиодная лента, имеющая компактные размеры и удобный способ крепления. Выпускаются такие осветительные приборы и на основе SMD LED 5730. Они представляют собой гибкую основу, на которой закреплены светодиоды и токоограничивающие резисторы. В обозначенных местах ленту можно разрезать.

Лента на светодиодах 5730

Технические характеристики пятиметровой ленты на светодиодах 5730 (минимальный отрезок 50 мм):

Количество светодиодов, шт	Мощность, Вт	Потребляемый ток, А	Световой поток, лм	Аналог лампы накаливания, Вт
60	30	2,5	2000	130

Параметры более коротких отрезков можно определить в пропорции к максимальной длине. Другой способ – посчитать количество светодиодов и умножить параметры единичного элемента на их общую численность.

Несмотря на то, что LED 5730 на рынке присутствует давно, созданный при разработке запас по характеристикам позволит ему не сходить со сцены еще долгое время.

Основные выводы

Быстродействие и отличные технические характеристики светодиодных ламп сделали их самым популярным источником освещения. Правильно подобранные параметры прибора позволяют организовать эффективное освещение с наименьшими затратами электроэнергии

Выбирая лампочку, обязательно следует обратить внимание на ее мощность и светоотдачу. А чтобы прибор освещения идеально вписался в обстановку и исправно выполнял свои функции, нужно учесть цветовую температуру выбранных диодов

Предыдущая

СветодиодыКак подключить светодиод к 12 Вольтам

Следующая

СветодиодыЧто лучше ксенон или светодиодные лампы для авто
