Параметры и характеристики светодиодных ламп

Основные технические характеристики

Определиться с выбором подходящей светодиодной лампы можно, только ознакомившись с ее техническими характеристиками. Они подробно расписаны на упаковке или же представлены в сокращенном виде на самом устройстве в виде маркировки. Все характеристики и характерные значения представлены ниже:

  • Цоколь и тип исполнения корпуса (E27, E14, G5, G13, GU4, GU5.3);
  • Потребляемая мощность 3-20Вт;
  • Питающее напряжение от 12В постоянного до 220 переменного напряжения;
  • Мощность излучения, эффективность излучения;
  • Теплота (оттенок) излучаемого света 2700-6700К;
  • Возможность регулировки яркости;
  • Распределение света;
  • Диапазон температур рабочей среды
  • Конструктивное исполнение

Для освещения улиц или больших производственных помещений используется самый крупный цоколь Е40.

Светодиодные лампы выпускаются во всех распространенных видах цоколей:

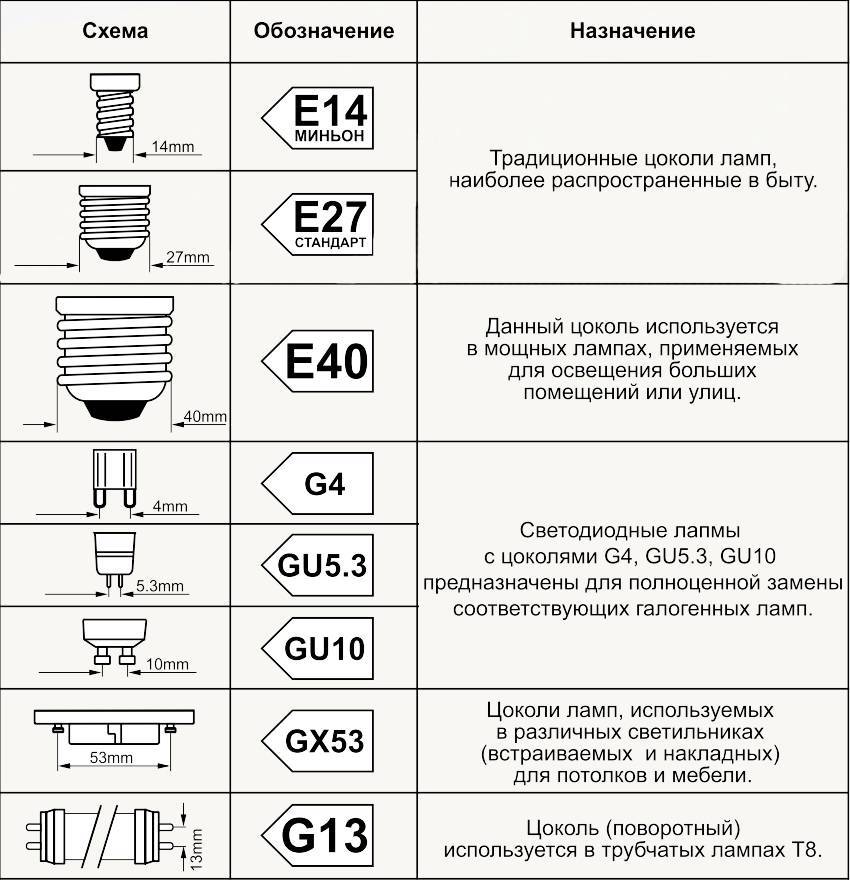

Типы цоколей ламп

Для замены люминесцентных ламп дневного освещения используются светодиоды в трубчатом корпусе с двухштырьковыми выводами G5, G13.

В системах освещения, вмонтированных в подвесные потолки, используются цоколи с двумя выводами контактов. Такое исполнение маркируется как GU4, GU5.3, GU10, GU13. Светодиодные светильники при этом чаще используются на напряжении 12-24 вольта, и соответственно выводы цоколя достаточно тонкие.

smd 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.

Если ты заинтересовался светодиодами типа 3014, то более подробно о них можешь почитать в этой статье.

Цветовая маркировка диодов в корпусах SOD-80

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

Маркировка приборов цветными кольцами.

Вывод катода Прибор
Черный (Black)BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown)LL4148, LL914
Черный и оранжевый (Black Orange)LL4150, BB219
Коричневый и зеленый (Brown Green)LL300
Коричневый и черный (Brown Black)LL4448
Красный (Red)BA682
Красный и оранжевый (Red Orange)BA683
Красный и зеленый (Red Green)BA423L
Красный и белый (Red White)LL600
Оранжевый и желтый (Orange Yellow)LL3595
Желтый (Yellow)BZV55,BZV80,BZV81 series zeners
Зеленый (Green)BAV105, BB240
Зеленый и черный (Green Black)BAV100
Зеленый и кочичневый (Green Brown)BAV101
Зеленый и красный (Green Red)BAV102
Зеленыый и оранжевый (Green Orange)BAV103
Серый (Gray)BAS81, 82, 83, 85, 86
Белый (White)BB219
Белый и зеленый (White Green)BB215

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Постоянный или переменный источник тока

Сами светодиоды работают от постоянного тока в сети напряжением 12 В. Для их работы используют специальные драйверы, схемы, которые приводят напряжение внешнего питания к подходящему для самого элемента. С помощью драйверов осуществляется возможность подключения к штатному переменному напряжению 220 вольт в бытовой электросети. Кроме этого имеются исполнения под переменное и постоянное напряжения 12-24 В.

Светодиодные лампы, снабженные драйвером, гораздо легче переносят скачки, возникающие в питающей сети. Если лампы накаливания при снижении напряжения тускнеют, а при повышении загораются ярче и могут перегореть, то светодиодные элементы в достаточно широком диапазоне напряжений светят одинаково эффективно.

Главные особенности светодиодных светильников

Следует отметить, что многие люди не признают светодиодные светильники по той причине, что они имеют слишком яркий свет, а в жилища зачастую предпочитают тусклое освещение, которое не раздражает зрение. Однако нужно знать, что светодиодные лампы имеют достаточно гибкую цветовую температуру. Конечно же, найти в магазинах тусклые светодиоды не так просто, однако ничего невозможного нет. Преимущественно светодиоды встраиваются в фонари, которые, как известно, должны быть максимально яркими.

Конечно же, в качестве замены люминесцентному освещению это неплохой вариант, но при этом нужно обратить внимание на то, что зачастую необходимо совершать полную замену цоколей. Это, очевидно, привлекает не всех, особенно если речь идет об освещении крупных помещений, в том числе и промышленных

Если посмотреть ассортимент продукции большинства магазинов, то можно понять, что зачастую в продаже можно обнаружить точечные светильники. Они имеют небольшие размеры, и, как уже говорилось, используются для встраивания в натяжные потолки. Однако в качестве основного освещения комнаты – это не лучший вариант. Крупные средства освещения именуются прожекторами, однако они не используются внутри комнатных помещений.

Диапазон цветовых температур

Светодиодное оборудование отличается от ламп накаливания не только экономичностью, но и более широким диапазоном цветовой гаммы, которую может излучать луч. Лампочка дневного света и характеристика ее цветовой температуры являются главными при выборе ее на рынке для монтажа в своем доме.  Оттенок будет выбираться по шкале Кельвина. Выше уже была приведена такая шкала, поэтому давайте рассмотрим ее чуть глубже:

  1. 2700–3500 — оттенок лампы теплый белый.
  2. 3500–5000 — обычный нейтральный белый цвет.
  3. 5000–7000 — яркий белый цвет холодного оттенка.

Температура цвета определяется степенью нагреваемого металла, как показывает таблица. Поэтому можете представить, что если разогреть металл до высокой температуры, как раз получится ослепительно яркий белый цвет.

Свет любого диапазона, из тех трех, что мы рассмотрели, будет оказывать влияние на человеческий организм и самочувствие. Поэтому при разных целях освещения будет использоваться разный элемент.

Область применения светодиодных светильников распространяется на:

  • производственные и муниципальные учреждения;
  • лаборатории и станции;
  • торговые центры и магазины;
  • частные дома, дачи, квартиры.

Словом, везде, где только можно увидеть человека, применяются светодиодные светильники.

В производственных помещениях чаще всего используются светильники третьей категории, которые придают помещению яркий холодный оттенок. Это позволяет настроить всех сотрудников на рабочий лад, потому что яркий белый цвет делает нас активными и более внимательными. Поэтому в офисах можно встретить хорошее освещение от люминесцентных ламп.

Дома, в гостиной или кабинете следует использовать нейтральные тона для создания нормального уровня освещения. Если хочется придать комнате больше уюта и спокойствия, отличным решением станет установить светильники с цветовой температурой от 2700 К. В зависимости от степени цветовой температуры светодиодных ламп будет зависеть:

  • скорость реагирования человека;
  • его внимательность;
  • уровень концентрации;
  • настрой и душевное состояние.

Другими словами, если есть нужда организовать активность — следует придерживаться холодных и ярких тонов. Цветовая температура светодиодных ламп с теплыми тонами нужна для расслабления и релаксации.

Преимущества использования светодиодных приборов

Мощная светодиодная лампа позволит осветить помещения с высокими потолками, может быть использована в светильниках наружного освещения, способствовать ландшафтному дизайну.

Изготовители выпускают led лампы с цоколями Е40 или Е27, корпус которых,  обеспечен защитой IP64, что позволяет использовать подобные источники света при различных погодных условиях.

Очевидны преимущества данных осветительных приборов:

  • способствуют многократной экономии электрической энергии;
  • не требуют изменений проекта системы освещения и дополнительных расчётов;
  • при включении практически сразу демонстрируют предельную мощность;
  • не выделяют ультрафиолетового и теплового излучения;
  • не меняют цветовое свечение и интенсивность, со временем;
  • не производят мерцания, вредных выделений, шума.

При выборе того или иного источника света, принято руководствоваться основным параметром – мощностью лед ламп. Благодаря данной характеристике, не трудно высчитывать количество энергии, преобразуемой прибором  в свет, тем более что мощные светодиодные лампы обладают высоким уровнем эффективности.

Так, одинаковое свечение у LED лампочки, требующее 6 Вт, для иных осветительных приборов потребует 60-ти, потому, для создания одинакового уровня освещённости разным источникам необходимо различное количество энергии.

Светодиодные лампы большой мощности обладают:

  • достаточно крупными габаритами;
  • большим количеством светодиодов встроенного типа.

Так, лампы «кукуруза» превосходно зарекомендовали себя при использовании для освещения:

  • городских улиц;
  • парков;
  • территории дачных участков;
  • складских и производственных помещений с высокими потолками,

к тому же изготовители оснащают светодиодные лампы большой мощности встроенными линзами, что позволяет увеличить угол освещения до 140˚.

Что такое светодиод – принцип действия

Принцип действия полупроводникового светодиода

На этом рисунке схематично изображено излучение (hv) c длиной волны (Lp) примерно 250 мкм. Оно создано в p-n переходе (полупроводник прямосмещенного типа) при рекомбинационном переходе инжектированных носителей на другой энергетический уровень.

В этой фразе есть несколько общеизвестных слов. Для расшифровки специфических терминов и понятий нужно изучить соответствующий раздел науки. Но на самом деле углубление в физику процесса не имеет практического значения. Вполне достаточно знать, что светодиод – полупроводниковый прибор. Он излучает в видимом диапазоне спектра при пропускании тока ограниченной величины в прямом направлении.

Конструкция и типовые части светодиодаЭлектрическая схема подключения

Интересные факты.

Светодиодная лента.

Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.

Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.

Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.

Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.

Что такое светодиод

Внешне светоизлучающий диод выглядит как кристалл на металлической основе, покрытый пластиковой линзой. Осветительный элемент состоит из таких частей:

  • основа из алюминия или меди;
  • полупроводниковый кристалл;
  • катод (-) и анод (+);
  • слой силикона;
  • линза из пластика;
  • защитный корпус.

На металлической основе зафиксирован катод и анод. На первом электроде закреплен полупроводниковый чип (кристалл). Контакты имеют проводники, которые подсоединяются к чипу p-n-переходом (электронно-дырочный переход). На этом участке с помощью соединительной проволоки объединяются 2 полупроводника с дырочным и электронным типом проводимости. Сверху конструкция покрыта слоем силикона и пластиковой колбой и помещена в корпус с выводами для подключения к цепи.

Фактические параметры светодиодных ламп

В таблице ниже приведены результаты тестирования двадцати шести светодиодных лампочек различных производителей. У именитых брендов Osram, Philips паспортные данные всегда соответствуют реальным параметрам. У других световой поток изделия может быть на четверть ниже заявленных параметров.

Таблица соответствия номиналов различных производителей

Обратите внимание на нижнюю позицию. Светодиоды Bellight, производимые в Польше, имеют значительные несоответствия по паспортным параметрам

Такие диоды покупать однозначно не стоит. Мало того, что вы вдвойне переплатите за «виртуальные» люмены, при таком коэффициенте пульсации устанавливать их в жилых помещениях опасно для здоровья.

Для наглядности приведём данные тестирования китайских лампочек.

Цветовая маркировка.

Маркировка led в мире не стандартизирована. Изготовитель сам решает, что он будет обозначать на корпусе.

Светодиоды российского производства маркируются цветовым кодом. Он состоит из цветных кружочков или черточек. Примеры маркировки приведены ниже на рисунке.

Цветовая маркировка российских индикаторных светодиодов.

Рассмотрим маркировку известных мировых производителей.

Philips.

В качестве примера возьмем модель Luxeon Rebel. Она маркируется LXML-ABCD-EFGH. В этой аббревиатуре зашифровано следущее:

  • LXML – серия;
  • ABC – информация о свете:  как распределяется, цветовая температура;
  • D – величина тока;
  • E – запасная буква на будущие модели;
  • FGH – яркость (в люменах).

Cree.

Фирма предлагает обозначение SSSCCC-BD-0000-NNNNN, где:

  • SSS – серия;
  • CCC – описание цвета:
  • BD – индекс цветопередачи:
  • 0000 – код производителя;
  • NNNNN – индивидуальный номер по цветовой температуре и яркости. Стоит уточнить в техническом описании.

Производители светодиодов

Монтаж светодиодов.

В рейтинге производителей лидируют несколько фирм с мировым именем. Именно они выпускают самые качественные изделия на рынке.

  1. Philips. Пожалуй, производитель, с самым известным именем. Под этой маркой выпускается множество изделий от лампочек, до телефонов. Фирма имеет заводы более чем в шестидесяти странах. Активно вкладывается в новейшие разработки. Покупает другие, более мелкие заводы и производства, которые изготавливают светодиоды.
  2. Cree. Американская фирма, которая начинала свой путь с производства чипов для телефонов. Специализируется на производстве led-изделий разного назначения. РРаРазработали и выпускают светодиоды из карбида кремния, которые ярко светят.
  3. Nichia. Японская компания. Одна из старейших в области изготовления светодиодной техники. Именно она разработала и внедрила выпуск синих и белых цветов led. Специализируется на производстве кристаллов. Лидер на рынке по доходам от продаж.
  4. Osram. Немецкий изготовитель. Работает более ста лет в паре с Siemens. Выпускает светоизлучающие диоды, которые соответствуют мировым стандартам качества.

Из российских производителей можно отметить «Оптоган» и «Светлана-Оптоэлектроника». Обе фирмы располагаются в Санкт-Петербурге и производят светотехнические изделия. Впрочем, кристаллы для выпуска продукции закупаются за рубежом.

Прочие параметры светодиодных ламп

Кроме перечисленных параметров можно выделить еще несколько. Светодиод во время работы выделяет не только свет, но и тепло. Значительно меньше, чем лампа накаливания, но все же ощутимое.

Основная проблема заключается в том, что тепло распределяется не вместе со светом, а в обратном направлении в сторону подложки самого диода. При перегревах полупроводник может потерять часть характеристик или вовсе выйти из строя.

Радиатор для светодиодных ламп

Для того чтобы решить эту проблему используются радиатор, и он является обязательной и неотъемлемой частью современной светодиодной лампы. Чаще всего используется алюминиевый радиатор с ребрами для увеличения площади распределения тепла. Чем мощнее лампа, тем больше и массивнее радиатор используется. Конструктивно он выполняется как часть цоколя.

В завершении стоит перечислить основные преимущества и недостатки светодиодных осветительных элементов перед другими аналогами.

Плюсы:

  • экономные в плане энергопотребления 3-20Вт;
  • высокая эффективность в плане светоотдачи за каждый потребленный ватт мощности 70-90 Лм/Вт;
  • чистый цвет свечения, узкий спектр;
  • отсутствие ультрафиолетового излучения;
  • низкий уровень электромагнитных пульсаций <1%;
  • равномерный свет, без заметных мерцаний;
  • направленное свечение;
  • широкий диапазон цвета и оттенков освещения 2700-6700К;
  • рабочий ресурс до 50 000 часов;
  • прочный и долговечный корпус из поликарбоната или закаленного стекла;
  • большой выбор исполнения цоколя и способов установки;
  • адаптация под любое питающее напряжение 12-220В;
  • гарантия от производителя.

Минусы:

  • все еще достаточно дорогие
  • недостаточно изучено влияние на здоровье

Про применение светодиодных ламп в доме вы можете прочитать в отдельной статье.

Основные характеристики

Следуя пословице: «Встречают по одёжке…» достаточно взять в руки коробку с лампочкой, чтобы ознакомиться с её основными техническими характеристиками

Обратить внимание следует не на крупные яркие цифры, а на напечатанное мелким шрифтом описание из 10 и более позиций

Световой поток

Во времена, когда лампа накаливания была источником света №1, понятие светового потока мало кого интересовало. Яркость свечения определялась номинальной мощностью лампочки. С появлением светодиодов мощность потребления источников света снизилась в разы, а КПД вырос. За счет этого появилась экономия, о которой так часто напоминают рекламные ролики.

Световой поток (Ф, лм или lm) – величина, которая указывает на количество световой энергии, отдаваемой осветительным прибором. Опираясь на значение светового потока можно легко подобрать замену существующей лампочке со спиралью. Для этого можно воспользоваться нижеприведенной таблицей соответствия.

Наравне со световым потоком часто можно встретить понятие «световая отдача». Её определяют как отношение светового потока к потребляемой мощности и измеряют в лм/Вт. Данная характеристика более полно отражает эффективность источника излучения. Например, светодиодная лампа нейтрального света мощностью 10 Вт излучает световой поток примерно в 900-950 лм. Значит, её светоотдача будет равна 90-95 лм/Вт. Это примерно в 7,5 раз больше, чем у аналога со спиралью в 75 Вт с таким же световым потоком.

Также величина светового потока зависит от цветовой температуры. В случае со светодиодами принято указывать световой поток для нейтрального света (4500°K). Чем выше цветовая температура, тем больше световой поток и наоборот. Разница в светоотдаче между однотипными светодиодными лампами теплого (2700°K) и холодного (5300°K) свечения может достигать 20%.

Мощность

Мощность потребления светодиодной лампы (P, Вт) – вторая по важности техническая характеристика, которая показывает на то, сколько электроэнергии потребляет светодиодная лампа за 1 час. Суммарное энергопотребление складывается из мощности светодиодов и мощности драйвера

Наиболее востребованы в наше время led осветительные приборы мощностью 5-13 Вт, что соответствует 40-100 ваттным лампам с нитью накала.

В качестве рекламы производители часто пользуются понятием «Эквивалентная мощность», которая выражается в надписи на упаковке наподобие 10 Вт=75 Вт. Это означает, что светодиодную лампу в 10 Вт можно вкрутить вместо обычной «груши» в 75 Вт, не потеряв при этом в яркости. Разнице в 7-8 раз можно верить. Но если на коробке красуется надпись вроде 6 Вт=60 Вт, то зачастую это не более чем рекламный трюк, рассчитанный на рядового покупателя. Это не значит, что изделие плохого качества, но реальная светоотдача будет, скорее всего, совпадать с лампой накаливания не в 60, а гораздо меньше.

Напряжение и частота питания

Напряжение питания (U, В) принято указывать на коробке в виде диапазона, в пределах которого производитель гарантирует нормальную работу изделия. Например, параметр 176–264В свидетельствует о том, что лампочка уверенно справится с любыми перепадами сетевого напряжения без существенной потери яркости.

Если источник питания не содержит качественного стабилизатора, то перепады напряжения в сети питания будут сильно сказываться на светоотдаче и влиять на качество освещения. В России наибольшее распространение имеют led-лампы с питанием от сети переменного тока 230В частотой 50/60 Гц и от сети постоянного тока 12В.

Мощность излучения света

Многих хозяев, которые хотят приобрести светодиодные лампы, интересует мощность излучения света. Данная величина измеряется в люменах. Для того чтобы определить это значение, необходимо знать соотношение Л к Вт.

Если сравнивать лампы накаливания со светодиодными источниками света, то, зачастую, мы имеем от 10 до Лм/Вт. Самые обычные светодиоды, которые используются в домашних условиях, имеют куда более высокую эффективность – от 70 до 90 Лм/Вт.

Существует таблица, при помощи которой можно сравнивать световой потолок ламп накаливания и светодиодных источников света:

Если вы приобретаете светодиодную лампу в обычном магазине, то зачастую производители не указывают на упаковке сразу и эффективность, и мощность светового потока. Соответственно, в такой ситуации нам потребуется собственноручно устанавливать необходимую информацию.

Подключение светодиода.

Самым простым случаем подключения светодиода является подключение с резистором. Последний необходим для токоограничения, чтобы исключить перегорание led при скачках напряжения.

При подключении led-элементов по любой схеме не забывайте придерживаться полярности! Иначе полупроводниковый прибор не будет светить и перегорит.

Электрическая схема соединения светодиода (LED) и резистора (R).

При соединении нескольких светоизлучающих диодов возможны разные варианты их соединения.

Последовательное подключение.

Схема последовательного соединения.

Элементы соединяются последовательно с учетом полярности. В цепи значение тока   постоянно, а напряжение на led-элементах суммируется.

Параллельное соединение.

Схема параллельного соединения светодиодов через один резистор.

В этом случае постоянным в цепи сохраняется напряжение, а силы тока на элементах складываются. У данного типа соединения есть недостаток. На разных светодиодах может быть неодинаковое падение напряжения. Поэтому ток на каком-нибудь элементе может превысить допустимый, что приведет к поломке.

Во избежание этого следует подключать к каждой параллельной цепи свой резистор.

Схема параллельного подключения.

Параллельно-последовательное соединение.

При подключении большого количества светодиодов стоит использовать параллельно-последовательную электрическую схему. При этом в параллельных ветках напряжение одинаковое.

Электрическая схема параллельно-последовательного соединения.

Регулируемые лампы

Светодиодные лампы, так же как и источники света с нитью накала, поддаются регулировке яркости свечения. Управляет свечением светодиодов регулирующий прибор – диммер. Это указывает на достоинства светодиодных ламп, в отличие от их экономных собратьев – люминесцентных источников света. С помощью регулятора можно добиться освещенности помещения, наиболее благоприятного для зрения.

Работа регулятора заключается в формировании импульсов. От их частоты зависит яркость свечения светодиода. Но не все светодиодные лампы являются диммируемыми. Ограничить регулировку может встроенный в лампу драйвер для светодиода, работающий на определенной частоте. Выбирая источник света для дома, надо тщательно прочитать технические характеристики изделия, где на упаковке будет указано, является ли светодиодная лампа диммируемой.

Недостатки светодиодных ламп

Сейчас на рынке имеются светодиодные лампы всех размеров и форм. Они способны заменить привычные нам лампы абсолютно во всех светильниках. Предлагаются лампы всех возможных цоколей, а так же для автомобилей, для освещения растений (фитолампы) и т.п. Основные проблемы большинства светодиодных ламп это проблемы надежности. При заявляемом сроке службы 30000 и даже 50000 часов (идет речь о сроке службы светодиодов, а не самой лампы) на деле срок службы может ограничиться парой дней, учитывая стоимость это плохо. Небольшой срок службы ламп обусловлен стараниями недобросовестных производителей уменьшить затраты на производство своих изделий. Применяют дешевые светодиоды, максимально упрощенные схемы драйверов, неподходящую элементную базу, не придают серьезного значения охлаждению. В сумме это и дает тот эффект который имеем. Приобретать следует изделия известных на рынке производителей, которые следят за качеством выпускаемой продукции, хотя не все они готовы к избеганию вышеуказанных проблем.

После покупки светодиодных ламп не выбрасывайте кассовый чек и упаковку от ламп в течение гарантийного срока это позволит Вам произвести замену вдруг сгоревшей лампы. Серьезные производители вроде Philips или Osram дают гарантию 3 года.

Маркировка диодов

На корпусе диода обычно указывают материал полупроводника, из которого он изготовлен (буква или цифра), тип (буква), назначение или электрические свойства прибора (цифра), букву, соответствующую разновидности прибора, и дату изготовления, а также его условное обозначение.

Условное обозначение диода (анод и катод) указывает, как нужно подключать диод на платах устройств. Диод имеет два вывода, один из которых катод (минус), а другой — анод (плюс).

Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+».

На плоских выводах некоторых диодов (например, серии Д2) прямо выштамповано условное обозначение диода и его тип. При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду (рис. 1).

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок (табл. 1). Диоды старых типов, в частности точечные, выпускались в стеклянном оформлении и маркировались буквой «Д» с добавлением цифры и буквы, обозначающих подтип прибора. Германиево-индиевые плоскостные диоды имели обозначение «Д7».

Рис. 1. Нанесение цветового кода на диоды.

Таблица 1 Цветовая маркировка полупроводниковых диодов.

Тип диода

Цвет кольца (к), точки (т)

со стороны катоде (в середине корпуса)
со стороны анода

Оранжевая т

Голубая т.

Зеленая т.

Черная т.

Красная т.

Красная т.

Оранжевая т.

Желтая т.

Голубая т.

Зеленая и голубая т.

Две желтые т.

Две белые т.

Две зеленые т.

Красная т.

Желтая т.

Оранжевая т.

Зеленая т.

Желтая т.

Белая или желтая полоса на торце корпуса

Зеленая т.

Красная т.

Белая или желтая т.

Метка черного, зеленого или желтого цвета

Черная т.

Зеленая т.

* Цвет корпуса коричневый.

Тип
диода

Цвет кольца (к), точки (т)

со стороны катода (в середине корпуса}со стороны анода

Оранжевое к.

Красное к.

Зеленое к.

Желтое к.

Голубое к.

КД243Ж

Фиолетовое к.

Оранжевое к.

Красное к.

Зеленое к.

Желтое к.

Голубое к.

КД510АОдно широкое и два узких зеленых к.
2Д510АОдно широкое и одно узкое зеленое к.
КД521А1 шир + 2 узкие
КД521БСиние полосы
КД521ВЖелтые полосы
КД522АОдно узкое черное к.Одно широкое
КД522БДва узких черных к.Черное кольцо
КД522ВТри узких черных к.+ тип диода

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Диоды считаются «клапанами» в электрической цепи. Это двухконтактный полупроводниковый элемент с двумя активными электродами, анодом и катодом, между которыми ток может протекать только однонаправленно. Применяются в различных электросхемах, где требуется односторонний эффект диода. Для изготовления приборов чаще всего применяется кремний, германий.

Сравнение мощности светодиодных ламп

Перед заменой лампочек необходимо изучить общие характеристики. Сравнение плюсов и минусов позволит подобрать нужную модель. Долговечность, яркость, мощность уличных светодиодных светильников отличаются от ламп накаливания и люминесцентных. Лампы в основном используются в темное время суток, поэтому желательно, чтобы свет был мягким – обычно выбирают теплый, желтоватый. Такой свет исходит от классических изделий Ильича, но они не отличаются длительным сроком эксплуатации. Важны и другие характеристики.

Сравнение с лампами накаливания

Светоотдача – один из основных показателей. Для ламп накаливания предел 8-10 Лм/Вт, светодиодов – 90-110 Лм/Вт, некоторые модели имеют показатели 120-140 Лм/Вт. Разница составляет не менее 8-12 раз. Мощность светодиодов ниже в 5 раз, однако яркость свечения остается на таком же уровне.

Теплоотдача – не менее важная характеристика. Стекло классических изделий нагревается до 170-250° по Цельсию. Поэтому они считаются наиболее пожароопасными, не рекомендуется установка в деревянных домах. Максимальная температура нагрева светодиодов – 50° по Цельсию.

Срок эксплуатации неравный и является одной из главных причин замены. По заявлению производителя светодиодные лампы работают около 30-35 тысяч часов при правильных условиях использования.

Сравнение с галогенными лампами

Для замены лампы в светильнике на галогеновое изделие не потребуется много времени и усилий. Свет получается теплым, приближенным к дневному, солнечному. При этом стоимость изделий приемлемая, доступная большинству покупателей. Поэтому производство и потребление остаются на высоком уровне. Чаще галогены встречаются в автомобильных фарах.

КПД низкий –15%. Электроэнергия уходит на нагревание и поддержание накала. Средний срок эксплуатации составляет 2000 часов. Показатель напрямую зависит от частоты включений. В некоторых случаях требуется установка дополнительного оборудования – специальных диммеров, которые обеспечивают плавное переключение и продлевают период службы.

Сравнение с люминесцентными источниками света

Основная разница – принцип работы устройств. Люминесцентные работают за счет паров ртути. Под воздействием электрического тока вещество разогревается, возникает ультрафиолетовое свечение, которое заряжает люминофор (специальное химическое соединение). Оно светится, создавая разный спектр освещения.

В светодиодах также присутствует люминофор, которым покрываются кристаллы. Под воздействием тока светится полупроводник, цвет всегда синий.

Главное различие – величина КПД. В светодиодах не используются дополнительные элементы, поэтому показатель данных изделий всегда выше.

Причины различий

Различия ламп обусловлены строением устройств. Лампочка Ильича работает за счет нагревания вольфрамовой нити, свечение получается желтым. Лампы последнего поколения имеют другой подход – свет образовывается после активации различных химических соединений (люминофора).

Дополнительное преимущество – технологии позволяют получать свет разных оттенков (дневной, теплый, холодный). Различные диаметры цоколей позволяют быстро подобрать оптимальный вариант для замены.

В заключение

Светодиодные лампы — это последнее достижение человечества, причем достаточно полезное с точки зрения экономии, как энергоресурсов, так и средств семейного бюджета

Мало того, применения таких источников света не перегружает электрическую проводку, что не менее важно. В первую очередь это свидетельствует об эффективности LED-ламп

При одной и той же мощности, они излучают больше света, тем более что этот свет можно направить в нужное место, не освещая места, не требующие освещения. К сожалению, не все изделия служат столько, сколько заявлено производителем. Это касается не только дешевых, но и дорогих изделий. И хотя такой процент совсем мал и лампу обязательно поменяют, если не закончился гарантийный период, все же не совсем приятно. В основном это связано с тем, что светодиоды эксплуатируются в условиях, близких к критическим. Как правило, это связано с экономией. Казалось бы, не так затратно установить лишний светодиод, чтобы все остальные светодиоды не прогревались. Поэтому часто случается, что один из светодиодов не выдерживает и перегорает. В результате, LED-лампа перестает излучать свет. Как правило, при правильном профессиональном подходе, лампу можно отремонтировать, заменив вышедший из строя светодиод. Скорее всего, что имеет место неудачная схема питания светодиодов. Многие любители ремонтируют такие лампы, устанавливая щадящий режим питания светодиодов. Да, она теряет часть эффективности, но светодиоды не перегреваются и лампа способна служить намного дольше. Ну, например, отказывается работать LED-лампа, мощностью 7,5 ватт. После ремонта ее мощность может соответствовать 5 ваттам, что некритично для многих случаев, зато светить она будет вечно.

Во-первых, это говорит о том, что перегоревшие LED-лампы, если у них закончилась гарантия, не нужно выбрасывать. Ремонт не настолько сложный и требует минимума знаний, зато имеется возможность получить вечную лампочку. О том, как это сделать, в Интернете размещена масса информации.

5 главных ошибок при выборе и покупке светодиодных ламп!

Watch this video on YouTube

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
