Определение и случаи применения
Перед тем как перейти к непосредственному рассмотрению вопроса монтажа хомута на трубу, необходимо разобраться, что этот вспомогательный элемент сантехники собой представляет.
Хомутом принято называть специальное приспособление, предназначенное для герметизации отверстий в трубах и ликвидации течи. Хомутами также могут дополнительно оснащаться места соединения сегментов трубопровода для дополнительной герметизации.Что касается случаев применения, можно отметить:Появление свищей в стенке трубы. Это может происходить в результате воздействия коррозии на стенки.Появление трещин в трубах.Возникают как при нарушении правил монтажа, так и вследствие дефектов производства.Появление переломов на трубах.
Такое может наблюдаться при нарушении технологии монтажа труб.Возникновение течи в местах соединения. Может возникать в результате неправильного монтажа либо естественного износа уплотнителя.Что касается устройства элемента, то хомут представляет собой два металлических полукольца, соединяемых между собой болтами с гайками. По внутреннему радиусу хомута обычно крепится резиновый уплотнитель, имеющий ширину несколько больше, чем металлическая часть.
Прячем трубы в стене – пошаговая инструкция
Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.
Можно ли установить ПП трубы в стене
Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим
Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений
Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.
Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки
Прокладка ПП труб в стене
Пластиковые хомуты для крепления труб
Полимеры хотя и обладают намного меньшей прочностью, чем сталь, благодаря некоторым своим эксплуатационным свойствам во многих случаях справляются с задачей удержания труб ничем не хуже. Их отличает в первую очередь коррозионная стойкость, эластичность и гибкость, намного более эстетичный внешний вид, как нельзя лучше подходящий к трубопроводам из полимеров.
В торговой сети встречаются следующие основные разновидности полимерных (поливинилхлоридных, ПВХ) хомутов:
Клипсы. Пластиковый хомут для труб в виде клипсы крепят в стену на дюбель с винтом, после чего в него вставляют трубу. За счет гибкости и пластичности клипсы она прочно удерживается в крепеже. Клипсы незаменимы при креплении полипропиленовых труб отопления, проложенных вдоль стен и подходящих к радиаторам. Высоким спросом пользуются спаренные модели, рассчитанные на одновременное прикрепление двух трубопроводных 25 мм или 32 мм линий.

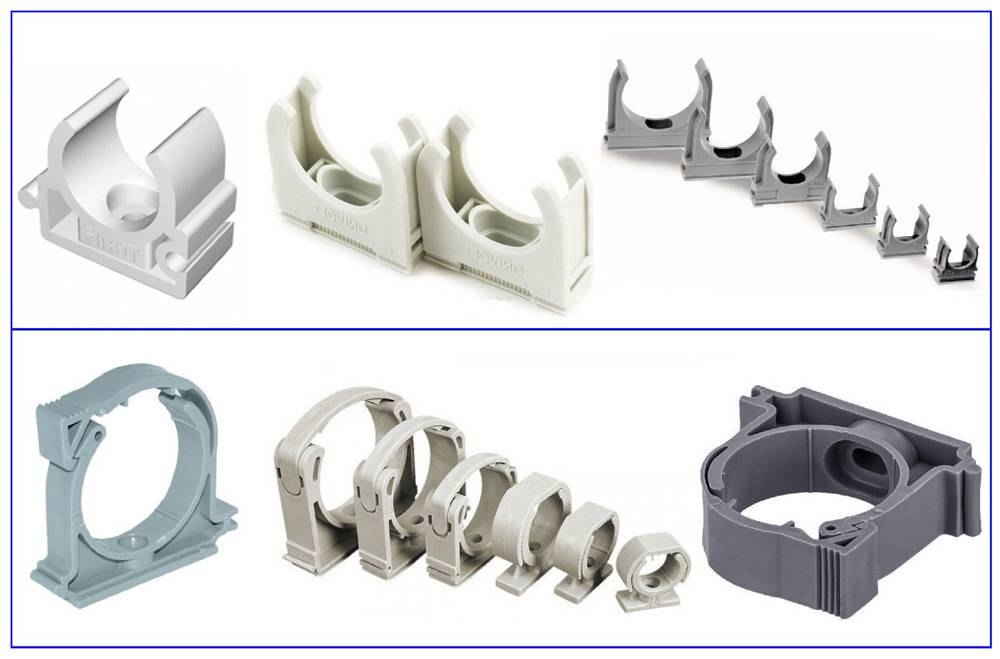

Рис. 9 Полимерные ПВХ и полипропиленовые клипсы и клипсы с защелкой
Клипсы с защелкой. При монтаже трубопроводов, где требуется их более надежная фиксация, используют клипсы, оснащенные дополнительным элементом в виде защелки. Обычно с их помощью фиксируют канализационные 50 мм и 110 мм трубопроводы.
Хомуты с винтом. Данные изделия имеют аналогичную с металлическими конструкцию и состоят из двух полукруглых скоб, соединяемых болтами, одна из которых оснащена саморезом для прикручивания в стену с дюбелем.
Кронштейны с дюбелем. По внешнему виду это зажимной хомут круглой формы и плоским наружным участком корпуса для плотной фиксации на опорной поверхности. Вместо стягивания болтом с гайкой в нем используется один винт, проходящий сквозь стенки хомута и фиксируемый в стене на дюбель.

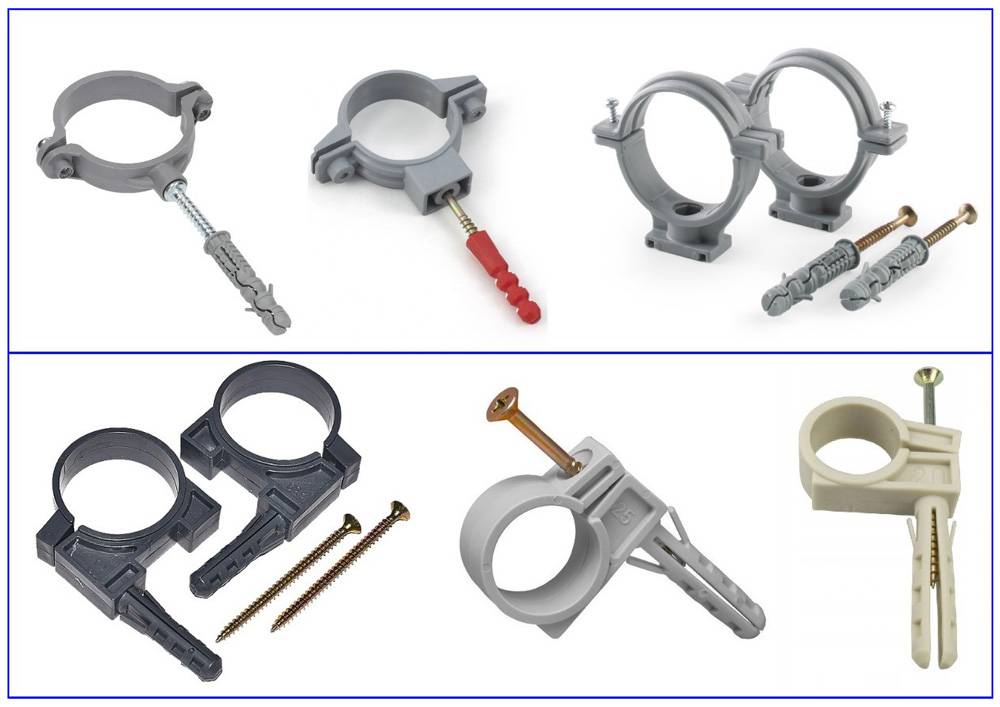

Рис. 10 Пластиковый винтовой крепеж и дюбельные кронштейны
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Для проведения работ следует иметь на руках план участка М 1:500, а также получить технические условия и разрешение на врезку местного водоканала
План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала. В техусловиях на подключение будут указаны:
- место подключения;
- диаметр магистрального трубопровода;
- данные, необходимые для врезки.
Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.
Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.
Условия, при которых нельзя осуществлять врезку:
- если трубопровод магистральной сети имеет большой диаметр;
- если землевладение не подключено к центральной канализационной системе;
- если врезка предполагается в обход приборов учета.
Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии
К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Обоснованные требования для крепежных элементов
Следует разобраться, какие же еще есть требования для крепежа, и что конкретно специалисты полагают прямым свойством качественного и надежного хомутного элемента:
- предельная простота монтирования;
- долгий срок службы.
Невеликое количество критериев, однако же, эти два пункта охватывают целое поле свойств и возможностей крепежных деталей. Здесь не указан еще один критерий – прочность, но это свойство прямо проистекает от долговечности. Чем прочнее и надежнее элемент, тем дольше его срок службы. И если смотреть с этой стороны, то прочность и долговечность становятся синонимами.
Как устранить течь в металлических трубах
Свищ в металлической трубе с горячей водой можно быстро заделать следующими способами.
Вариант 1. Медицинский бинт и раствор цемента. Его разрезают на куски, промачивают в предварительно подготовленном цементном растворе. На зону протечки эти бинты наматывают, образуя сооружение похожее на кокон.
В заключении образовавшуюся конструкцию тоже покрывают раствором из цемента. Высыхает это приблизительно один день.
Вариант 2. Куски резины. Резина режется на полоски. Каждая из них должна быть немного длиннее, чем окружность трубы.
Далее полоски плотно натягиваются, обворачивая “аварийную” зону, и фиксируются хомутами. Данным методом можно заделать небольшой свищ даже на поврежденной секции радиатора отопления.
Вариант 3. Пищевая соль и бинт. Как правило, такой метод используют для заделки протечки под давлением в муфтах, угольниках и т.д. Протекающая зона обматывается бинтом вперемешку с солью.
При растворении соль фиксирует микропротечку. Если сравнить этот метод заделки под давлением, то сразу стоит отметить, что он не такой надежный, как два первые.
Вариант 4. Бандаж. Этот способ можно использовать для труб под давлением. Бандаж относят к самым старым и проверенным вариантам. Небольшой автомобильный хомут можно применить для свища с объемом до 0, 005 см.
Для хомута вырезается полоска из резины, на пару миллиметров шире его. Длина полоски должна быть на один сантиметр короче, чем окружность трубопровода. Хомут одевается на трубопровод, а под него подставляют прокладку из резины.
Вся эта конструкция обязана полностью прикрыть свищ. Далее хомут затягивают. При этих мероприятиях поверхность на месте коррозии надобно зачистить.
голоса
Рейтинг статьи
Монтажные работы
Первым делом необходимо нанести разметку на места труб, куда будут установлены крепления (хомуты). Для правильно разметки используйте необходимые рекомендации в соответствии с типом устанавливаемых хомутов.
На местах разметки необходимо проделать технические отверстия, следите за тем, чтобы отверстия совпадали с диаметром труб и хомутов.
В подготовленные отверстия необходимо вставить дюбеля, если работы проводятся на бетонной или иной от деревянного типа поверхности.
Следующим шагом производится крепление хомута к поверхности специализированными болтами.
Далее необходимо установить трубы в хомуты и зафиксировать крепежным элементом, который предусматривает конструкция хомута.
Талреп для такелажных работ
Краб система для профильных труб: особенности выбора и применения крепежных систем и соединительных элементов
Что такое такелажная скоба? Стандарты размеров, современные виды, правила и особенности выбора
Если какой-либо шаг вам не понятен, то в интернете можно найти подробные инструкции для каждого вида хомута, чтобы работа была выполнена максимально качественно и надежно.
Ремонтные хомуты для трубопроводов
Модели, предназначенные для выполнения ремонтных работ, классифицируются по конструкции и материалу, из которого они изготовлены.
Двусторонняя модель ремонтного устройства
Основными техническими показателями, определяющим возможности использования этого ремонтного приспособления, являются:
- рабочий диаметр – определяющий типоразмер трубы, на которой он может быть использован;
- длина – определяет размер, на котором может разместиться и устранить неисправность конкретная модель приспособления.
Основным документом, регламентирующим производство и использование ремонтных хомутов, является ГОСТ 24137-80 «Детали крепления трубопроводов. Хомуты. Конструкция и размеры», а также ГОСТ 28191-89 «Хомуты зажимные для рукавов. Технические условия».
Односторонние изделия для труб разного диаметра
В соответствии с классификацией ремонтные хомуты подразделяются:
По конструкции на:
- односторонние – представляют из себя U-образную ленту с перфорацией в верхней части, посредством которой выполняется фиксация хомута на трубопроводе;
- двусторонние – выполнены в виде двух одинаковых половинок в виде полуколец, соединяемых на трубе при помощи крепёжных элементов;
- многосоставные – состоят из нескольких сегментов и используются на трубопроводах большого диаметра.
По материалам на:
- стальные – изготавливаются из различных видов стали (углеродистой, нержавеющей, легированной) и отличаются стойкостью к коррозии и длительными сроками эксплуатации;
- чугунные – изготавливаются из литого чугуна, отличаются износоустойчивостью и прочностью.
Установка двустороннего ремонтного изделия на трубу большого диаметра
Кроме этого, при выборе ремонтной модели необходимо помнить, что давление в бытовых трубопроводных сетях может достигать 10 атмосфер, а температура теплоносителя – 120˚С.
Хомуты для шлангов высокого давления
Для фиксации или крепежа гибких шлангов используется два типа хомутов. Первый – это червячные хомуты. Вторая разновидность – силовые крепежи, которые применяются для шлангов высокого давления. Они также распределяются по видам:
- литые или универсальные, которые оснащаются двумя стяжными болтами;
- проволочные, изготовленные из оцинкованной стали, с болтовым механизмом;
- ленточные, в которых также используется затяжной механизм с болтом;
- силовые, где обжимным элементом выступает лента, а болтовые стяжки располагаются с двух сторон.
Неплохим вариантом для шлангов высокого давления является литой крепёжный элемент
Использование металлических хомутов, вне зависимости от их типа, является возможностью не только грамотного закрепления элементов сантехнической системы, но также предотвращения утечки при повреждении трубы. Ещё раз узнать о том, что представляют собой подобные устройства, можно из представленного видео. https://www.youtube.com/watch?v=nETt853jt3Q
Предыдущая Строительные материалыГрунтовка ГФ-021: лучшее «сцепление» для ваших стен, технически характеристики
Следующая Строительные материалыКрепче стали – список самых твёрдых пород деревьев и их применение
Разновидности
Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.
По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.
Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.
В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.
Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.
Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.
Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.
Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.
Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.
Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.
Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.
Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.
По типу фиксации все хомуты подразделяются на два вида:
- К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
- Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.
Конструктивно хомуты представлены несколькими типами:
- разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;
- кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
- лента, сложенная кольцом и имеющая несколько положений для фиксации;
- U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.
Распространенные размеры
Главный классификационный параметр, по которому производится выбор хомутов – условный диаметр (Ду).
Он определяет диаметр трубы, для которой используется ремонтное или крепежное изделие.
Очень важно! Использование для труб хомутов с несоответствующим диаметру Ду исключено. Это чревато невозможностью обеспечить необходимую степень герметизации повреждений или нарушением условий обеспечения надежности фиксации!
Это чревато невозможностью обеспечить необходимую степень герметизации повреждений или нарушением условий обеспечения надежности фиксации!
Диаметры ремонтных изделий
Ремонтные хомуты производятся для труб практически всех диаметров — от 1/4” до 1200 мм.
Для бытовых целей и массового применения в промышленных условиях предлагаются изделия диаметром вплоть до 350 мм.
Хомуты с большим Ду относятся к категории заказных.
Поскольку ремонтные хомуты червячного типа позволяет использовать их на различных диаметрах труб, выбирают их по другому параметру – длине ленты.
Производители предлагают изделия с длиной ленты от 0 до 400 мм.
При выполнении ремонтных работ нормируются не только диаметр трубы, но и длина муфты.
Причем, зависят необходимые размеры бандажа как от диаметра трубы, так и от размеров поврежденного участка:
- для труб диаметром до 300 мм обязательно использовать муфт, длина которых больше длины дефекта на 15 см;
- для труб большего диаметра длина бандажа должна превышать размеры повреждения на 20 см.
Эти требования установлены для металлических труб.
Действуют аналогичные размеры и для изделий, использующихся при ремонте полимерных труб — длина муфты должна не менее превышать дефект не менее, чем в 1,5 раза.
Крепежные устройства
Размеры хомутов, использующиеся для крепления труб определяются несколькими нормативными документами.
Так, для большинства трубопроводов выпускают крепежные хомуты в соответствии с ГОСТ 24137-80.
Более распространенные в бытовых условиях крепежные детали из полимерных материалов должны соответствовать параметрам, установленным 17679-80.
Толщина материала хомутов определяется механической прочностью изделий и составляет:
- 1,5-3. мм для чугунных муфт;
- 0,8-2 мм для изделий из стали (лента червячных хомутов имеет толщину 0,7-0,9 мм);
- 1,5-5 мм – для полимерных крепежных изделий.
К сведению! Стальные хомуты отлично подходят для работы со всеми материалами труб, включая хрупкие (чугун, керамику) и пластичные (медь и полимеры).
Разнообразие ассортимента и широкое применение сантехнических хомутов обусловлено их надежностью, простотой и высокой быстротой монтажа, дешевизной.
Посмотрите видео про сантехнический хомут с червячным стяжным механизмом.
Обсуждение: есть 1 комментарий
- ksisk: 19.10.2017 в 18:39
В статье не указан еще один вид хомутов – это так называемые самопальные (самодельные хомуты). У подавляющего большинства в хозяйстве попросту может и не оказаться хомута, когда он особенно нужен. Трубы ведь не каждый день, да и на каждый год дают течь, поэтому хранить хомут нет смысла. Виды, классификация, размеры у них такие же, но изготовляются исключительно в режиме аврала и из подручных средств.
Ответить
Монтаж хомутов
Выбор материала
Хомуты бывают различных размеров и конструкций, однако все наименования имеют сферическую форму, которая повторяет изгиб трубы. В конструкции изделия обязательно присутствуют зажимные болты, которые дают возможность затянуть хомут максимально плотно вокруг ремонтируемой/монтируемой трубы. По сфере применения, данная продукция подразделяется крепежные и ремонтные наименования.

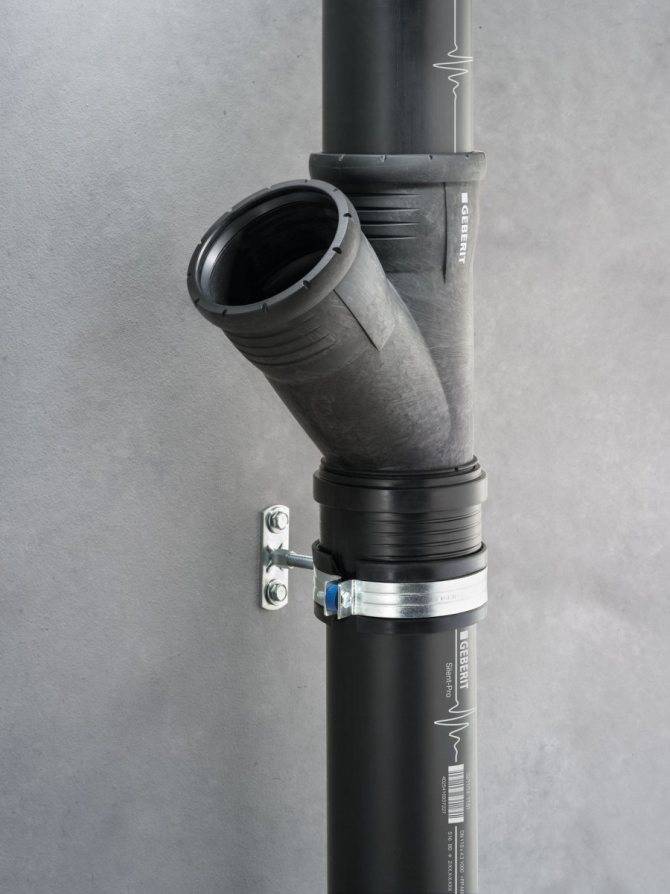

Крепежный хомут: фото
Хомут-крепеж состоит из металлической оболочки и гофрированной резиновой прокладки, которая предотвращает появление шума от вибрации и чрезмерное сдавливание при закручивании. Обязательным условием продукции данного типа является наличие бокового крепления, которое чаще всего выполнено в виде приваренной гайки – с ее помощью, труба монтируется/подвешивается на стену или потолок.
Хомуты для ремонта течи имеют более широкую металлическую оболочку и сплошную резиновую прокладку, которая герметизирует место течи на трубе. Также существуют специализированная продукция для врезки дополнительной ветки в водопровод – с ее помощью можно создать ответвление без участия сварочного аппарата. Единственным условием для ее применения, является отсутствие сильного давления в системе.
Ремонтный хомут с резиновой прокладкой
При приобретении, особое внимание следует обратить на размеры сантехнических трубных хомутов – неправильно подобранный размер, сделает покупку напрасной. Диаметр трубы определяется штангенциркулем или за неимением оного, можно просто измерить внешнее сечение трубы
Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию
Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления
Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию. Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления
Подбор размеров
Монтаж крепежа
- Осуществляется разметка пути будущего трубопровода, отмечаются местонахождение креплений. Расстояние между креплениями определяется в зависимости от длины и веса трубы – в стандартных ситуациях оно составляет порядка одного – двух метров;
- На месте будущего крепления сверлится отверстие, в которое вставляется пластиковый дюбель, и шпилька с резьбой на конце. На шпильку закручивается хомут в раскрытом состоянии – закручивать следует до упора, но не следует слишком усердствовать, чтобы не деформировать оболочку изделия;
Монтаж труб не представляет сложностей исполнения своими руками
Вставляется труба и хомут зажимается
Здесь важно создать плавающий зажим и не переусердствовать – он не должен быть слишком плотным, чтобы компенсировать температурное расширение/сжатие материала;
Устранение течи
- Перед тем как поставить хомут на трубу, желательно выключить подачу воды в системе. Если такой возможности нет, установка также возможна, однако вам придется изрядно намокнуть;
- Хомут одевается на лопнувшее место таким образом, чтобы трещина/полость находилась примерно посередине резиновой прокладки. Резиновый уплотнитель должен лежать ровно, без складок. Фиксаторы затягивают максимально плотно, чтобы избежать протекания;
Устранение течи
Место соединения вытирается насухо, возобновляется подача воды и хомут для труб просматривается на предмет наличия течи. Если таковая имеет место, то крепление дополнительно подтягивается;
Врезка труб
В первую очередь сверлится отверстие необходимого диаметра, затем на него одевается переходник. Главное, чтобы уплотнительная прокладка легла без загибов. После затяжки фиксаторов, соединение готово к монтажу дополнительной ветки водоснабжения.
Врезка ответвления в водопровод
Самодельные хомуты
Если у вас лопнула труба, а нужных хомутов под рукой нет, то можно временно устранить течь подручными средствами. Ответ на вопрос, как сделать хомут на трубу, достаточно прост – вам понадобятся обычные хомуты, любой конструкции и кусок плотной резины, которая будет исполнять роль прокладки.
Место течи плотно бинтуется резиной, после чего с обоих концов надеваются хомуты – их должно быть не меньше двух. За неимением таковых, можно использовать обыкновенную проволоку, посредством которой с обеих сторон перетягивается место стыка. Следует отметить – несмотря на то, что такой “ремонт”, может прослужить несколько лет – данное решение является временным.
Бандаж трубы резиной
