Что такое импульсное реле — схема подключения для управления освещением

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

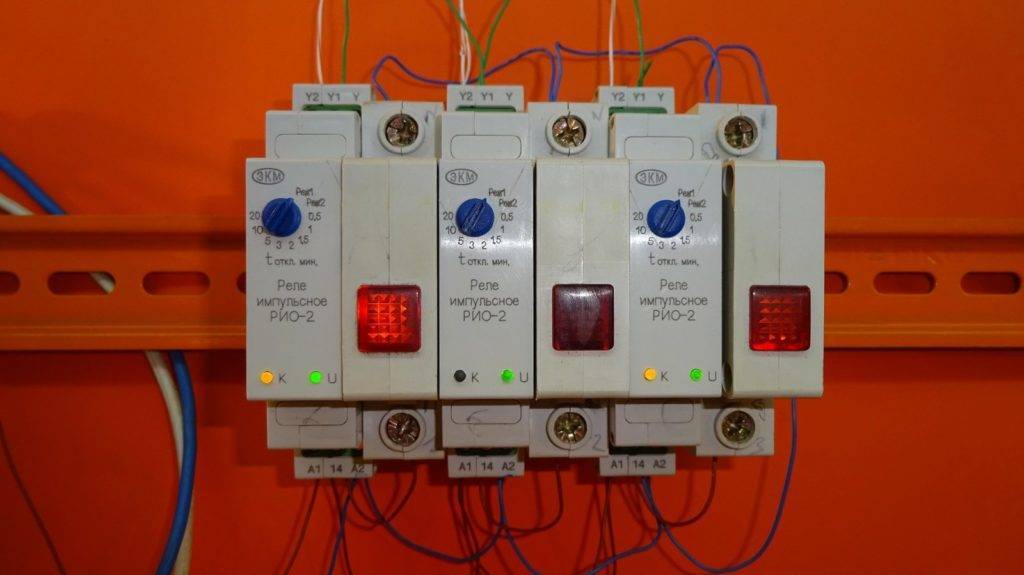

Импульсные реле на планке

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только внутри их конструкции имеется возвратная пружинка, которая после каждого нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс отдельно бра.

Многие вместо специальных выключателей используют подпружиненные кнопки для дверных звонков.

Это интересно: Проверка автоматических выключателей напряжением до 1000 в: изучаем в общих чертах

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

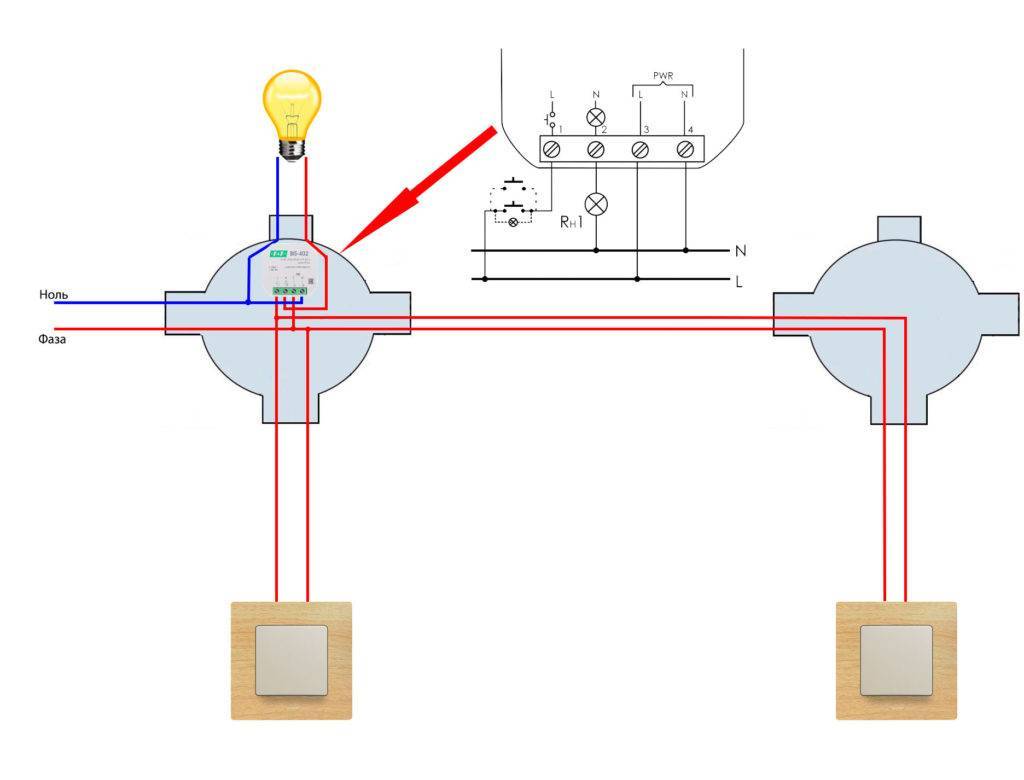

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

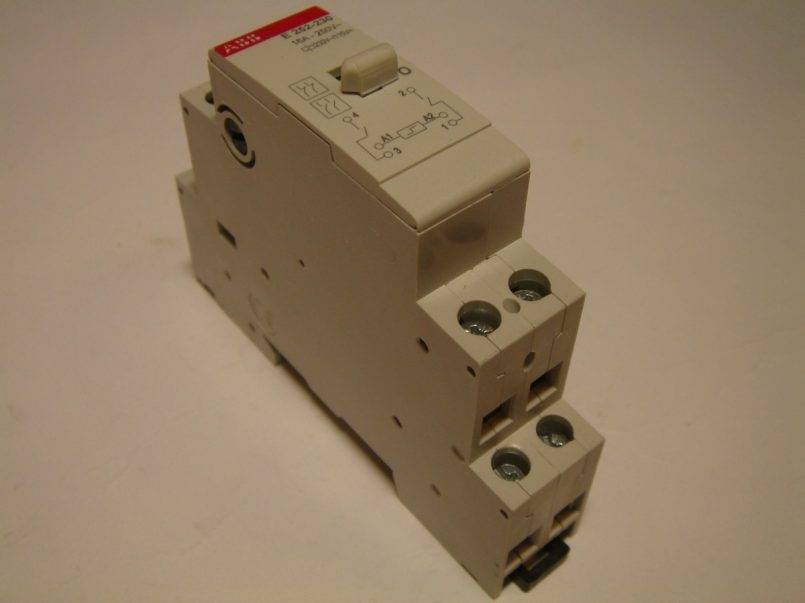

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

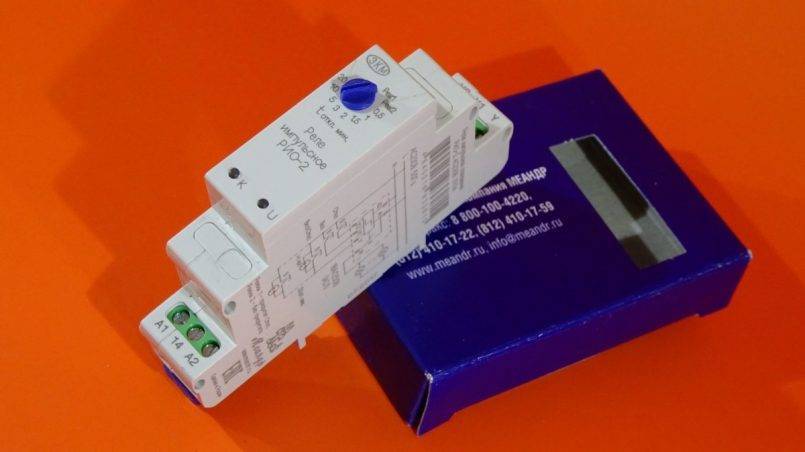

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Импульсное реле — маркировка

На устройство нанесена маркировка, которая помогает узнать информацию об устройстве.

В первую очередь указывается наименование изделия. Например, РЭП 26. 26 это серийный номер. Далее указывается разновидность контактов и их число. Следом за этим наносится класс износостойкости.Кроме этого маркировка реле включает в себя: конструктивные особенности по способу монтажа и подсоединения проводов; вспомогательные элементы устройства; климатическая область согласно Госту 15150.

Указывается: вид тока; тип возврата реле; тип катушки; величина токовой характеристики и напряжения; степень защиты устройства.

На корпусе реле сбоку нанесена схема, что упрощает процесс подключения.

Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

Импульсное реле сохраняет поданный на него импульс тока до момента, пока не произойдет высвобождение энергии. В большинстве случаев реле содержит в своей схеме соленоид, приводимый в действие поступающим на него током. Разница между обычным и импульсным реле в том, что для работы обычного реле требуется бесперебойная подача электропитания, тогда как импульсному достаточно его подачи в течение малого промежутка времени.

В дальнейшем оно передает накопленную энергию. Какие бывают импульсные реле, с фото и примерами, а также где они применяются – будет рассказано далее в статье.

Краткое содержимое статьи:

Способы технической реализации управления освещением

     Реализовать схему управления одной группой ламп, от разных выключателей, можно несколькими способами:

• Использование проходных выключателей. Традиционная схема управления одной группой ламп от нескольких выключателей. Основой такой системы освещения являются выключатели с несколькими парами замыкающихся и размыкающихся контактов (проходные и перекрестные). Для выключателей такого типа нет четкого определения, в каком положении они включены, а в каком нет, это зависит от того, в каком положении они в последний раз оставались.

-Преимущество использования проходных выключателей, в их простоте. В схеме отсутствуют электронные и электромеханические компоненты, а управление лампами осуществляется простыми контактами, которые, при необходимости, можно восстановить.

-Недостатки схемы с проходными выключателями заключаются в сложности схемы подключения, чем больше постов управления светом, тем большее количество кабелей приходится подсоединять, а это зачастую приводит к ошибкам в монтаже.

-Электрическая цепь питания ламп, замыкается через все выключатели, что требует применения кабелей с одинаковым сечением жил, способных выдерживать ток схемы.

-Большое количество и протяженность кабельных линий, приводящих к удорожанию монтажа.

• Применение импульсного реле освещения. Оптимальным способом управления группой ламп, при помощи любого количества кнопочных выключателей, является применение импульсного реле. Релейная схема освещения разделяется на цепь управления (состоящую из неограниченного количества кнопочных выключателей, соединенных параллельно) и силовую линию питания ламп (коммутируемую мощными контактами импульсного реле).

-Преимущество при использовании такой схемы очевидно. Для питания цепи управления реле, достаточно использовать кабель, сечением 0,75 мм2.

-Для подключения кнопочных выключателей, достаточно двух проводов. Монтаж устройства не сложен, с ним по силам справиться даже домашнему мастеру.

-Недостатком импульсного реле, является его высокая стоимость.

• Дистанционное управление освещением. Реализовать такую схему можно применив радио модуль или сенсорный выключатель с дистанционным управлением.

-Преимуществом такой схемы является ее удобство, можно носить выключатель в кармане или даже управлять освещением через смартфон.

-К недостаткам дистанционного управления относиться высокая стоимость ее элементов, и необходимость наличия нескольких пультов управления.

Твердотельное реле

И вот, если мы соберем все плюсы механических и электронных импульсных реле, то получим достоинства твердотельных.

Суть работы твердотельного реле заключается в использовании эффекта воздействия света на pn-переход. В отличие от механических реле у твердотельных реле отсутствуют механические замыкания и размыкания контактов. Для этих целей в твердотельных реле используются полупроводниковые элементы.

Фото твердотельных реле Schneider Electric с охладителями

Принцип работы

Мы подаем ток на светодиод, и он, в свою очередь, воздействует на pn-переход коммутационной сети, замыкая или размыкая ее.

Твердотельные реле делятся на два основных вида. Это реле постоянного и переменного тока.

Твердотельные реле постоянного тока

Твердотельные реле постоянного тока очень надежны. Их срок службы, по сравнению с механическими, практически бесконечен. Работают они при температурах от -30 +70 градусов Цельсия.

Твердотельные реле переменного тока

Основная особенность твердотельных реле переменного тока — это пониженный уровень электромагнитных помех, малый расход энергии, абсолютная бесшумность и практически мгновенное срабатывание.

Достоинства

  • Бесшумные.
  • Отсутствуют подвижные детали. Срок службы — десятки лет.
  • Коммутация с минимумом помех.
  • Практически мгновенное срабатывание.
  • Малое потребление электроэнергии.
  • Очень малые размеры, при этом могут работать с большими токами.
  • Широкая сфера применения. Благодаря минимальным размерам и большому количеству настроек срабатывания, используются практически везде.
  • Благодаря большому расстоянию между цепью управления и управляемой цепью обеспечивается надежная изоляция.
  • Очень прочные. Почти безразличны к вибрациям и ударам.

Недостатки

Казалось бы, давайте заменим все реле на твердотельные, и бед знать не будем, но здесь не все так просто. Два недостатка у твердотельных реле все же есть. И порой они становятся решающими.

  1. Сильный нагрев.
  2. Высокая цена.

При малых токах величина нагрева, конечно же, не существенна. Однако когда мы говорим о больших потребителях электричества, например, требуется коммутировать электрический обогреватель, то величина нагрева увеличиваются значительно. А если в цепи произойдет короткое замыкание, то полупроводники в твердотельных реле расплавятся очень быстро. Да, реле, конечно, может быть защищено от короткого замыкания и оснащено системой охлаждения, но при этом оно становится достаточно дорогим.

Абсолютная тишина. Можно монтировать на этаже

Полное отсутствие шума в процессе работы этих реле позволяет выполнять монтаж твердотельных реле, где угодно. Можно монтировать в электрических щитах на этажах, здесь ограничений нет.

Твердотельное реле в системах управления и автоматики

Как и электромагнитное реле, твердотельное реле работает, удерживает цепь замкнутой, только в течение того времени, пока на реле подается напряжение. То есть это не тот случай, как с триггером или поляризованным реле, когда подал управляющее напряжение, и «забыл» — цепь будет замкнута сколько угодно долго до следующего отключающего сигнала. Для замыкания цепи на твердотельное реле должно подаваться напряжение постоянно, поэтому это реле не может работать с кнопками без контроллера.

Между кнопками включения света и твердотельным реле всегда требуется контроллер, который подает на реле удерживающее коммутацию напряжение.

Область применения

     Импульсное реле освещения, служит основным исполнительным органом в системах управления «умный дом», воспринимаю импульс управления от микроконтроллера, они подают команду на включение или отключении освещения, отопления и т.п. в доме.

     Многие модели реле, оснащены функцией группового отключения. Это особый вход, при подаче на который кратковременного импульса управления, устройство переходит в режим «отключено» и разрывает силовую цепь. Применение схемы группового отключения очень удобно в больших домах, в таком случае нет нужды отключать свет во всех комнатах, а достаточно щелкнуть специальным выключателем при выходе из жилища, в результате чего, свет во всем доме погаснет. Для последующего включения освещения, достаточно нажать на выключатель, в нужной вам комнате.

     Использование бистабильных реле, незаменимо там, где требуется применение более чем двух выключателей, на одну группу ламп.

Схема подключения и принцип работы импульсного реле РИО-1

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.

Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.

Существует несколько способов реализации управления освещением из нескольких мест:

Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.

Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.

Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.

Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.

С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.

Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.

Для реализации управления светильниками с помощью импульсного реле нам необходимы:

Разновидности импульсных реле

Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.

В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.

В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.

В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.

Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.

Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).

Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).

В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо
отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

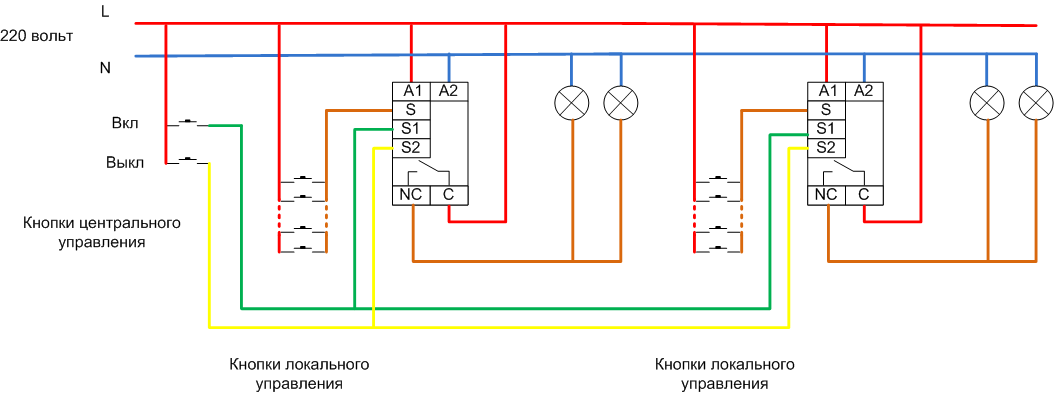

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 – с центральным управлением

У имульсников ABB блок
центрального управления можно докупить отдельно и присоединить его с левой
стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей.
Для электронных придется делать развязку через промежуточные реле.

ТОП-2 разновидности импульсных реле(далее И.Р.)

Бистабильными реле называют устройства, способные находиться в двух фиксированных (стабильных) состояниях. В связи с особенностями применения их также называют иногда «блокировочными реле», потому что они призваны блокировать сеть в одном состоянии. Между ними существуют более существенные и глобальные отличия, на основе которых выделяется две категории.

Реле BIS — 403

Электромеханические импульсные Р.

Устройства данного типа потребляют электроэнергию только в момент срабатывания. Блокировочный механизм повышает надёжность и способствует экономии электричества. Такая система также защищает от колебаний в сети и помех, приводящих к ложным срабатываниям.

Основные конструктивные элементы:

  • Катушка.
  • Контакты.
  • Кнопочный механизм с рычажками для включения/выключения.

Импульсные реле электромеханического типа считаются более надёжными и удобными в эксплуатации, потому что не боятся помех и не имеют особых требований по месту установки.

Схемы подключения реле для освещения

Электронные импульсные Р.

Отличительной особенность устройств данного типа является расширенный функционал за счёт использования микроконтроллеров. Распространённым примером является добавление таймера. Дополнительные функции помогают строить сложные системы освещения и прокладывать электропроводку удобным способом.

Основные конструктивные элементы:

  • Электромагнитная катушка.
  • Микроконтроллеры на печатной плате.
  • Диодные запоры и полупроводниковые ключи.

Импульсные реле электронного типа более популярны за счёт вариативности. На выбор предлагаются изделия для систем освещения любой сложности. Модели подбираются под конкретное напряжение — 12V, 24V, 130V, 220V. По способу установки они делятся на DIN-стандартные, предназначенные для электрощитов, и обычные, имеющие иные способы монтирования.

Импульсное реле — интересный элемент электросети, но не стоит забывать о дополнительных модулях:

  • Индикаторы работы сети (состояние освещения).
  • Механический рычаг для ручного переключения.
  • Программируемый таймер.

Они сделают систему освещения более сложной, но удобной при постоянной эксплуатации.

Из-за большого разнообразия моделей становится сложно подобрать подходящее реле

При выборе такого элемента для своего системы освещения следует обратить внимание на основные характеристики:

  • Количество контактов и их положение.
  • Допустимое напряжение и сила тока в управляемой сети.
  • Сила тока, необходимая для срабатывания катушки.
  • Напряжение и продолжительность управляющего сигнала.
  • Максимальное число выключателей, которые можно подключить к одному реле.

На последний параметр нужно обратить особое внимание. При использовании одновременно нескольких выключателей со светодиодной подсветкой импульсное реле электронного типа может давать ложные срабатывания

Светодиоды создают колебания, которые чувствительны катушки часто срабатывают.

Схема подключения электронного импульсного реле

Различные схемы подключения импульсного реле

Самая простая схема системы освещения на бистабильном аппарате выглядит так:


Схема включения простого бистабильного прибора.

Если выключатели без подсветки, то их количество может быть бесконечным. Фактически есть ограничение по дальности установки – при определенной длине кабеля сопротивление проводников может ограничить ток, необходимый для включения реле. Но для разумных дистанций это ограничение носит теоретический характер. Количество параллельно соединенных ламп ограничено нагрузочной способностью выходной контактной группы.

Название релеТипНагрузочная способность контактов, А
МРП-2-1Электромагнитное8
МРП-1Электромагнитное16
BIS-410Электронное16
РИО-1МЭлектромагнитное16
BIS-410Электронное16

Из таблицы видно, что многие реле допускают нагрузку от 1760 до 3520 Вт. Этого хватает, чтобы закрыть практически все разумные потребности в освещении (особенно, учитывая распространение светодиодного оборудования) без применения промежуточных реле.

Другой вариант схемы – с использованием приоритетных входов для включения или отключения. Такой принцип используется, когда надо обеспечить централизованное управление освещением нескольких комнат или зон. При манипуляциях кнопками центрального управления состояние ламп не будет зависеть от предыдущего положения – все светильники можно включить или выключить одновременно. Подобное двухканальное включение позволяет с одного места включить или отключить свет сразу во всех помещениях, а в дальнейшем управлять светом с локальных кнопок.


Схема включения аппарата с приоритетными входами управления.

Установка импульсного прибора электромеханического типа осуществляется в распредщит – там удобнее всего монтировать ДИН-рейку. Топология прокладки кабельной продукции рассмотрена на примере простой схемы, и выглядит она так:


Прокладка кабелей при размещении реле в распредщите.

Часть соединений выполняется проводами в распределительном щите. Также понадобится:

  • пятижильный кабель для прокладки от щита до распаечной коробки (в отсутствие проводника PE – четырехжильный);
  • трехжильный до светильника или группы (двухжильный если нет PE);
  • кнопочные выключатели подключаются шлейфом двухжильным кабелем.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
