Что такое инфракрасный плёночный теплый пол?

Устройство и область применения инфракрасного теплого пола

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

• Равномерность прогрева.
• Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.
• Исключается переохлаждение или перегрев системы отопления и помещения.
• Уменьшается запыленность атмосферы.
• Нет необходимости в эксплуатационном обслуживании.
• Не происходит перегорания кислорода воздуха.
• Нагреватели не влияют на влажность в помещении.
• Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Выгода от использования инфракрасных теплых полов

Регулярное повышение цен на все виды энергоносителей вынуждает искать экономичные варианты отопления. Эта проблема затрагивает не только владельцев больших помещений (производственных цехов, гаражей, спортзалов или торговых павильонов), но и хозяев коттеджей и коммунальных квартир.

Температурный режим при радиаторном отоплении и системой теплых пленочных полов

Экономия видна уже на стадии монтажных работ: простота укладки не требует профессиональных навыков и знаний, а значит –  не нужно платить специалистам. Также нет необходимости в дополнительных материалах для оборудования стяжки, не требуется выполнять какие-то профилактические работы в процессе эксплуатации.

Экономии способствует и тот факт, что теплый пол электрический инфракрасный является принципиально новым устройством для обогрева. При конвекционном способе отопления нагревается в первую очередь воздух, а инфракрасные лучи сразу передают свое тепло близлежащим поверхностям. Во втором случае создается субъективное ощущение того, что температура в помещении выше, чем это есть на самом деле.

Применение этой системы позволяет также обустроить локальный обогрев определенных зон, не отапливая все помещение. Эти возможности ик теплого пола способствуют более экономному расходу электричества.

Решение отдельных инженерных задач

Пленочные обогреватели сохраняют целостность при изгибе. Они устойчивы к разным видам внешних воздействий.

С учетом этих и других полезных особенностей, эти изделия применяют для реализации разных проектов:

• Монтаж пленочных обогревателей на крыльце, ступенях предотвратит обледенение входных групп в зимний период.
• Допустима установка пленочных обогревателей на открытых верандах, в беседках, зонах отдыха.
• С помощью пленочного обогревателя создают комфортные температурные условия для продуктивного животноводства, в теплицах и зимних садах.

Настенные обогреватели создают в виде картин

Пленочные и стержневые модели

Пленочные греющие системы могут быть углеродными или биметаллическими. В первом случае  нагревательные полосы соединяются параллельно и запаиваются в лавсановую пленку. Во втором варианте в качестве основы используется полиуретан, а нагревательный элемент состоит из сплавов на основе меди и алюминия. Наличие пленки защищает конструкцию от электрического пробоя, а также от попадания влаги.

Имея малый вес (до 500 гр.), пленочный пол не создает нагрузку на перекрытия. Это позволяет использовать его в старых строениях, которые не подходят для устройства более тяжелых моделей напольного обогрева. Пленку можно располагать не только на горизонтальных поверхностях, но и укладывать на стены и потолок.

Укладка ламината непосредственно на инфракрасный теплый пол

Другой разновидностью является стержневой инфракрасный теплый пол, технические характеристики которого позволяют проводить установку как в стяжку, так и в слой клея под керамическую плитку. Систему можно безбоязненно использовать в тех помещениях, где довольно высок процент влажности воздуха.

Во время работы стержневого пола практически не генерируется электромагнитное излучение. Этим он похож на пленочные модели. Отличие заключается в том, что благодаря особой конструкции тепловых элементов, такой пол обладает свойствами саморегуляции и не боится перегрева. На него можно устанавливать тяжелую мебель, а в случае с пленочными полами этого делать не рекомендуется.

Монтаж стержневого инфракрасного пола

Рассмотрим, как устроен стержневой инфракрасный теплый пол: маты из эластичного материала объединяют гибкие стержни и шины, проводящие ток. Для изготовления нагревательных элементов используется композитный материал. Входящий в его состав графит расширяется при увеличении температуры, это приводит к тому, что просвет между его зернами становится больше. Как следствие – уменьшается количество точек соприкосновения, сопротивление растет, а мощность падает.

Структура пленочного теплого пола

Основные характеристики

В пленочных полах происходит нагрев отдельных полосок, уложенных между изолирующим полиуретановым слоем. Пленки производятся двух видов карбоновые или углеродные и биметаллические, по виду они почти не отличаются одна от другой. Служат такие теплые полы около 15 лет и стоит 1 кв. м. примерно от 550 до 1100 руб.

Карбоновый пол состоит из стержней, залитых полиэтилентерефталатом, обеспечивающим большую прочность пленки. Срок гарантии на него около 20 лет, а цена 1 кв. м. примерно 1500 р. Производится она в рулонах шириной в 50 и 100 см. При параллельном соединении нагревательных элементов у них большая степень надежности в том случае, если перегорит один из стержней пола, он все равно будет продолжать обогревать помещение.

Лучшие производители

Чтобы окончательно решить, какой теплый пол лучше выбрать под плитку, приведем топ-рейтинг систем от разных фирм:

• Devi 330 Вт, 16.5 м – отличное решение для вашей кухни. Считается лучшей кабельной системой обогрева с длительным эксплуатационным периодом. Покрывает площадь в четыре – шесть квадратных метров, что особенно актуально для кухонь, имеющих длинные ряды рабочих поверхностей. Кабель имеет мощность в 330 Вт, выделяет большое количество тепла, приток свежего воздуха во время приготовления пищи вам не доставит дискомфорта;
• Теплолюкс ЭКО 850 Вт, 60 м – рекомендован для обустройства спальни или гаражного помещения. Максимальная площадь обогрева – семь метров, что особенно эффективно в местах, отличающихся максимальной проходимостью. Мощность составляет 850 Вт, что позволяет применять такие системы в виде главного источника тепла;
• Devimat DTIR-150, 450 Вт, 3 м. кв. – используется для отопления лоджий. Лучшая система из матов. Кабель проложен по фольгированной основе и зафиксирован сеточкой, что облегчает монтажные работы;
• Equation 1260 Вт, 9 м. кв. – прекрасное решение для детской комнаты. Может использоваться в качестве основной отопительной системы, поддерживает комфортный режим, при котором дети могут играть даже на полу;
• Caleo Grid 220 Вт, 3 м. кв. – для обогрева ванной комнаты. Пленочная система отличается пожаробезопасностью, отлично работает под напольным покрытием из плитки;
• Труба гофрированная 15А, Отожженная – удачный выбор в качестве лучшего теплого пола под плитку в рейтинге водяных систем для частных домов. Работает от газовых и твердотопливных отопительных котлов;
• Труба Neptun IWS PE-Xa – экономическая версия для квартиры. Используется для устройства отопительной системы владельцами помещений, испытывающих сложности с финансами.

Если вы еще до сих пор раздумываете, какой фирмы теплый пол лучше под плитку, выбирайте ту систему, которая сможет обеспечить вам комфорт и не обременит во время эксплуатации. Покупая хорошую систему, помните, что потраченные деньги полностью будут зависеть от вашего собственного выбора отопительного оснащения и особенностей его использования.

Виды терморегуляторов

1. Электромеханические. Наиболее простая система. Надежная и недорогая.
2. Электронные. Отличаются удобством в управлении и высокой точностью.
3. Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.

Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.

Наиболее простая – электромеханическая система

Стержневой инфракрасный теплый пол: монтаж

Стержневой инфракрасный теплый пол получил свое название благодаря форме, которую создают нагревательные элементы. Система является саморегулирующейся, поскольку конструкция представляет изолирующий стержень, который содержит в себе композитный материал из состава карбона, серебра и графита. ИК-стержни соединяют изолированные медные провода. Подключение нагревательных элементов является параллельным. То есть при нанесении повреждения даже одному элементу, система перестанет функционировать. Это принято считать минусом для данного вида теплого пола. Но это компенсируется повышенной экономией в эксплуатации в отличие от других конструкций.

Под стержневой теплый пол требуется ровное основание. Как и в случае пленочного пола таким же образом устраивается теплоизоляция. Основные маты раскатывают и размещают с промежутком в 15-20 см. от стен. При раскатке следят, чтобы провода не переплетались. Крепление стержней аналогично пленочному виду. Отличием является вырезка окошек в теплоизоляторе для связки уложенной верхней стяжки с черновым основанием. Расположение имеет шахматный порядок. Общий процент окошек – до 25% от всей теплоизолируемой площади поверхности.

При монтаже стержневого пола основание должно быть ровное

Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

• простота установки;
• высокая теплоотдача;
• экономичность потребления электрической энергии;
• удобство эксплуатации;
• компактность.

Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

1. Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
2. Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
3. Эпоксидный клей.
4. Провод с вилкой.

Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

1. Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).
2. Нанесение смеси на пластик. Делать это рекомендуется зигзагообразными мазками. Лучше всего обрабатывать шершавую сторону материала для большего сцепления.
3. Соединение листов пластика.
4. Обрамление конструкции деревянным коробом. Рамка повысит прочность изделия.
5. Прикрепление медных клемм. Подводить их нужно с разных сторон. Альтернативой станет подключение терморегулятора. Изделие упростит регулировку режима обогрева.
6. Сушка. Это один из важнейших этапов. Даже небольшое скопление жидкости выведет из строя полученную конструкцию после первого подключения к электрической сети.
7. Проведение испытаний. Нужно провести замеры сопротивления. Это позволит определить безопасность эксплуатации изделия.
8. Монтаж финишного покрытия.

Это всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.

Миф первый: инфракрасные пленочные полы не излучают в инфракрасном диапазоне

Как видно из теории, любое нагретое тело излучает в инфракрасном диапазоне. Даже радиатор отопления, который привычно относят к конвекционным источникам тепла, конвекционным способом передает лишь около 80% тепла, а еще 20% приходятся на ИК – излучение. К инфракрасными же источниками тепла относят те, для которых основной способ передачи тепла – инфракрасное излучение, а передача остальными способами сведена к минимуму. Физическая сущность этого явления состоит в том, что ИК-излучение не поглощается и практически не рассеивается воздухом, а значит, всю свою энергию инфракрасные лучи передают окружающим предметам и поверхностям.

Для всех теплых полов характерно отсутствие циркуляции воздуха, поэтому полы, под поверхностью которых уложен нагревательный элемент, по праву являются инфракрасными полами.

Системы с жидким теплоносителем

Водяной теплый пол в стяжке пользуется заслуженной популярностью, основанной на многих факторах. Среди прочих и долговечность, что в свою очередь, оказывает влияние на формирование невысокой итоговой стоимости обогрева в целом. Учитывая производительность системы и доступность материалов, возможность использования в неотапливаемых лоджиях, этот вариант получил повсеместное распространение.

Покупная

Если планируемая система дополнительного отопления будет смонтирована специалистами, представляющими интересы компании-производителя, то со стороны заказчика интерес очевиден в отношении сроков и стоимости.

Чем будут соединять трубки, или какие теплоносители задействованы в конкретном случае, абсолютно не важно. В интересы нормальных производителей не входят работы по восстановлению утраченной работоспособности нагревательной системы

Гарантия на весь срок эксплуатации, с периодическим обслуживанием и обязательным разъяснением правил эксплуатации – вот на что должен рассчитывать заказчик

В интересы нормальных производителей не входят работы по восстановлению утраченной работоспособности нагревательной системы. Гарантия на весь срок эксплуатации, с периодическим обслуживанием и обязательным разъяснением правил эксплуатации – вот на что должен рассчитывать заказчик.

Самодельная

При самостоятельном проектировании водяного теплого пола следует помнить, что два варианта укладки «улитка» и «змейка» имеют различные технические особенности. Например, при одинаковых условиях, для первого варианта характерен меньший метраж труб, чем для второго.

«Улитка» обеспечивает равномерный нагрев; трубы уложенные «змейкой» несколько теряют температуру, по мере удаления от основного контура. Конструкция «улитки» обладает меньшим сопротивлением, чем и объясняется разница температур. Кстати, эта особенность объясняет и разное изменение давления в общем отопительном контуре.

Исходя из того, что периодическое обслуживание теплого пола уложенного под плитку невозможно, изначально следует акцентировать внимание на долговечных материалах. В случае монтажа самодельной системы, оптимальным выбором будут металлопласт и гофротруба из нержавейки

Полиэтиленовые и медные трубы используются реже, т. к. возможны нежелательные осложнения из-за контакта с цементной смесью.

Учитывая корректный расчет, для системы с собственным котлом, можно избежать крупных неприятностей в процессе эксплуатации. А монтируя водяной контур «на глазок», в условиях многоквартирного дома, вполне можно обеспечить себе ряд неприятностей.

Безусловно, байпас (перемычка между подачей и обраткой) послужит своеобразным предохранителем от проблем с соседями по подъезду, но в любом случае, поднимать полы и переделывать контур заново – удовольствие ниже среднего.

Технические характеристики инфракрасного теплого пола

ИК-пол обладает следующими технико-эксплуатационными характеристиками:

• потребляемая мощность его составляет 45-67 Вт/мч на кв м;
• температура плавления пленки — 130°С;
• доля ИК лучей в спектре излучения равна 95%;
• а длина обогревательной ИК-волны составляет от 5 до 20 мкм.

При этом длина полосы термопленки не может быть более 8 м. И толщина такого теплого пола составляет не более 0,4 мм, так что подобное утепление можно ставить не только на пол под любое покрытие, но еще и на стены и даже на потолок. И помещение будет теплым по всему периметру.

Такому полу необходимо обеспечить электропитание в 220 В. А расходование им электричества напрямую зависит от эксплуатационного режима и величины обслуживаемой площади.

Сегодня на рынке представлены пленочные теплые полы от самых разных производителей. И характеристики у всех у них практически одинаковые. Так что, выбирая ИК-пленку для себя, потребитель ориентируется на рекламу, ценовую политику фирм и убедительные пояснения продавцов.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Преимущества инфракрасного пленочного теплого пола

Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.

Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.

Вообще, у такого нестандартного пола масса преимуществ, в том числе:

• лучистый обогрев;
• высокое КПД;
• и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.

Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.

Разновидности

Существует две основные разновидности электрического теплого пола:

резистивный (греющий) кабель;

инфракрасный теплый пол.

Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.

Рассмотрим их по отдельности:

Греющий кабель

Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.

В продаже есть две разновидности греющих кабелей:

собственно резистивный кабель;

нагревательные маты.

Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.

Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.

Инфракрасный

Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.

Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.

Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.

В продаже имеется два вида:

стержневой;

пленочный.

Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.

С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.

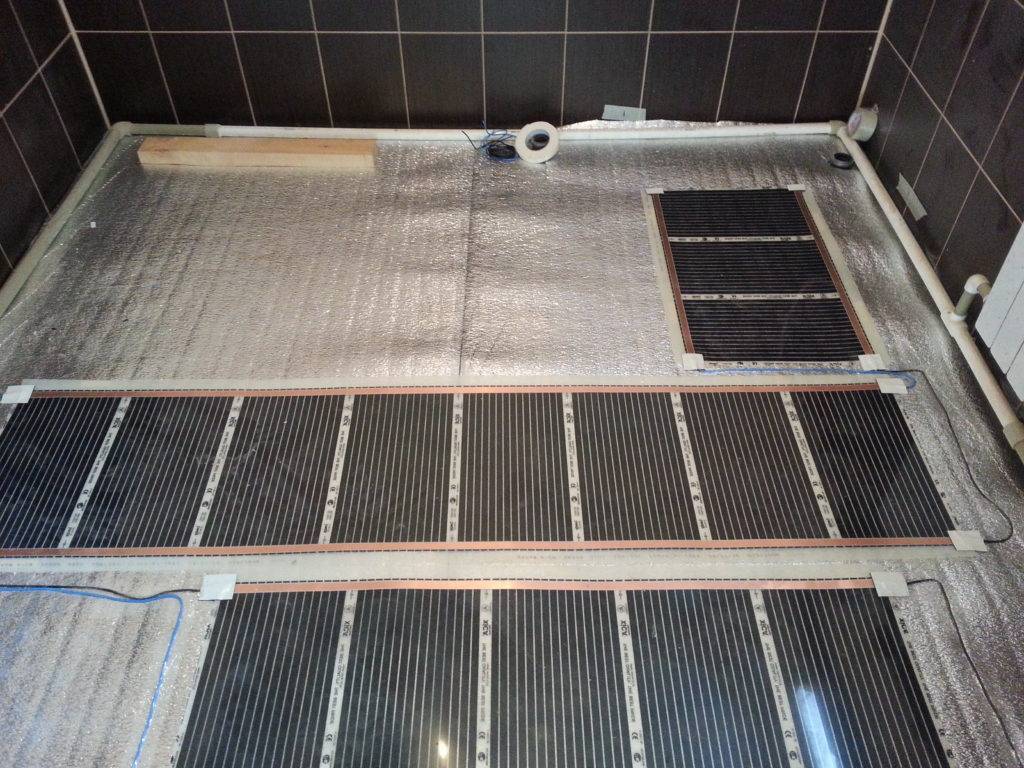

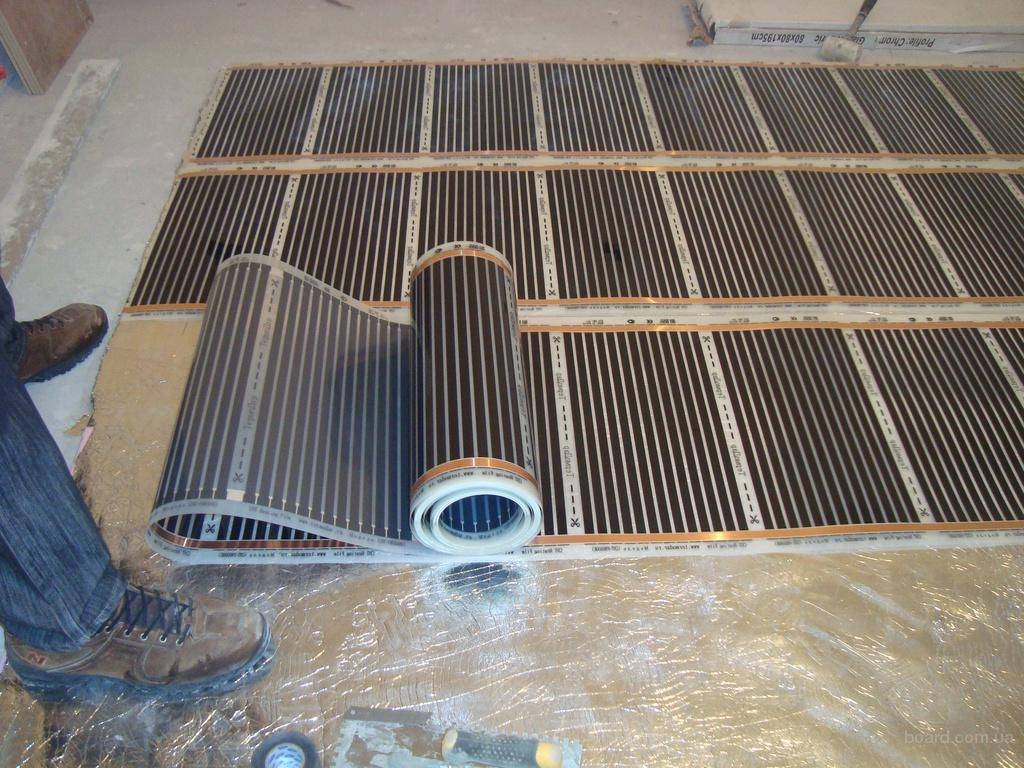

Монтаж инфракрасной пленки

Монтирование ИК-пленки проводится при соблюдении главных правил. Одно из них — снижение тепловых потерь через поверхности пола и стен. Для этого пользуются ленточным утеплителем, уложенным по периметру. Дополнительно проводится устройство слоя теплоизолятора. Причем его устройство проводится по всей поверхности. Для эффективности используют теплоотражающий материал: фольгу или металлизированную прослойку. Крепление производится на клей. Кроме этого советуют применять специальный скотч или отдать предпочтение монтажным скобам. Термопленка раскатывается согласно плановым разметкам. Медная полоса располагается внизу. Необходимо отслеживать случайные скопления воздуха. Самый оптимальный выбор укладки — разворот контактов к точке установки терморегулятора. Промежуток между полосами контролируется. Например, под линолеум он составляет 1 см., чтобы инфракрасный теплый пол был более плотным. В тоже время нужно избегать перехлестов.

Крепления проводят клеем и дополнительно скотчем

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Лучшие пленочные ИК полы

Обогрев жилища с помощью инфракрасной пленки имеет ряд преимуществ перед другими видами отопления. Представленный рейтинг качественных моделей пленочных полов поможет определиться с правильной покупкой.

Caleo GOLD

Параметры	Описание
Потребляемая мощность	170 Вт
Удельная мощность	170 Вт/м²
Площадь обогрева	1 м²
Ширина пленки (см)	50
Длина пленки (см)	200
Защита от перегрева	есть

Популярная термопленка бренда Caleo в сочетании с антиискровой серебряной сеткой обеспечивает быстрый нагрев элементов при меньшем потреблении электроэнергии. Применяется для стандартных жилых комнат с любым типом напольного покрытия.

Caleo GOLD
Достоинства:

• с функцией частичной саморегуляции;
• огнеупорный и экономичный;
• монтаж без стяжки и плиточного клея;
• антиаллергенное воздействие;
• пошаговая инструкция в комплекте.

Недостатки:

не выявлены.

Цена – 2300 рублей.

ИК пленка Q-Term

Параметры	Характеристики
Потребляемая мощность	240 Вт
Удельная мощность	220 Вт/м²
Размер рулона	0.5 м
Толщина	0.33 мм
Номинальное напряжение	220В
Заземление	нет

Бюджетные модели не уступают по своему качеству и сроку эксплуатации. Мощная инфракрасная пленка подходит под любую финишную поверхность, как в игровой комнате, так и в офисном кабинете. Установить систему обогрева можно своими руками.

ИК пленка Q-Term
Достоинства:

• высокая мощность;
• низкая цена – всего 250 рублей;
• легкий монтаж в домашних условиях.

Недостатки:

не указана площадь обогрева.

EASTEC Energy Save

Параметры	Описание
Потребляемая мощность	22000 Вт
Удельная мощность	220 Вт/м²
Площадь обогрева	до 100 м²
Ширина пленки (см)	100
Длина пленки (см)	10000
Защита от перегрева	есть
Применение	линолеум, паркетная доска, ламинат, ковролин

Термическая пленка имеет однородную структуру, высокую изоляцию и механическую прочность греющих элементов. Монтаж не требует специальных навыков и дополнительного оборудования. Как установить, описано в руководстве пользователя. Подходит для сырых и холодных помещений.

EASTEC Energy Save
Достоинства:

• технология саморегуляции;
• простая установка;
• предотвращает грибок;
• подходит как основной способ отопления;
• возможность заказать онлайн.

Недостатки:

рекомендуется использовать теплоотражающую подложку.

Стоимость – от 700 рублей.

RexVa XicA XM305

Параметры	Характеристики
Макс. размер обогрева	1 м²
Потребляемая мощность	220 Вт
Удельная мощность	220 Вт/м²
Размер пленки	200 х 50 см
Толщина	0.338 мм
Рабочий ток	1 А
Огнеупорность	есть

Недорогие модели пленочных полов от известного производителя совместимы с разными видами поверхностей. Конструкция обладает повышенной пожароустойчивостью и влагостойкостью. Какие бывают характеристики термопленок, и что входит в комплектацию, можно узнать у продавца.

RexVa XicA XM305
Достоинства:

• обогрев всего помещения за 5-40 минут;
• оптимальное соотношение качества и цены – 250 рублей;
• экономия энергии;
• устойчив и долговечен;
• сохраняет тепло и здоровье.

Недостатки:

не выявлены.

Electrolux ETS-220-2

Параметры	Описание
Площадь обогрева	2 м²
Потребляемая мощность	481 Вт
Средняя мощность	220 Вт/м²
Размер мата (дХш)	400 х 50 СМ
Номинальное напряжение	220В
Экранированный	нет
Применение	под линолеум, ламинат, паркет, ковролин

Вся поверхность тонкой пленки равномерно прогревает площадь за короткое время и сохраняет тепло и уют. Монтаж материала осуществляется просто, без значительных работ, возникающих при строительстве. Можно использовать локальные зоны подогрева – только под столом, диваном и тому подобное.

Electrolux ETS-220-2
Достоинства:

• качественный и безопасный материал;
• быстрая и простая раскладка;
• полный набор необходимых элементов.

Недостатки:

не выявлены.

Стоимость теплого пола – от 2500 до 5000 рублей.

Для систем отопления чаще всего используют воду или антифризную жидкость. Общеизвестный факт: чем технологии в сфере обогрева эффективнее, тем они дороже. Разработка современных напольных конструкций разрушила этот миф, а представленный обзор лучших инфракрасных теплых полов на 2022 год подтвердил информацию.

Виды инфракрасных пленок и технические характеристики

Данный материал от разных изготовителей отличается внешними показателями и техническими особенностями.  Инфракрасные пленки можно разделить на две группы:

• высокотемпературные – разогреваются до 55 градусов, устанавливаются под плитку и керамзитовое покрытие;
• низкотемпературные пленки (Heat-Plus, Rexva Xica и пр.) – разогреваются не более, чем на 27 градусов, подходит для ламината и паркета.

Кроме того, основными различиями считаются:

• показатель мощности;
• максимальный температурный режим нагрева;
• параметры толщины и ширины;
• способ нанесения излучающих элементов – сплошным слоем или полосками;
• сфера применения.
