Применение разных видов инфракрасного теплого пола

Классификация инфракрасных полов

ИК тёплый пол встречается разных видов. Этим нужно руководствоваться при выборе материала для напольного покрытия и самого оборудования. Подключение инфракрасного тёплого пола тоже зависит от его типа и характеристик. Выделяют плёночные, ленточные и стержневые полы. Плёнка и лента действуют по схожему принципу, поэтому их можно рассматривать как одну разновидность.

У плёночного и ленточного тёплого пола схожий принцип работыИсточник teplopuls.ru

Рассмотрим особенности, достоинства и недостатки плёночных и стержневых тёплых полов.

Плёночный тёплый пол

Плёнка для тёплого пола представляет собой самую эффективную систему обогрева. Она представляет собой специальное двухслойное полотно, в которое помещено нагревательное устройство. Плёночные инфракрасные полы также подразделяются на два типа: углеродные и биметаллические. В основном применяются первые, потому что уровень эффективности обогрева намного выше, чем у биметаллических полов.

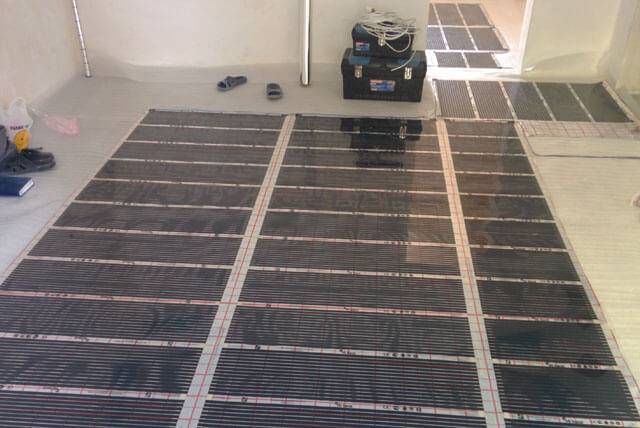

Плёночный инфракрасный тёплый полИсточник millimetr.ru

Выделяют следующие особенности плёночного тёплого пола:

  • не пересушивает воздух;
  • малая толщина материала;
  • элементы соединены параллельно, что повышает общую надёжность системы;
  • для монтажа используется сетка из микроволокна;
  • материал очень прочный и не подвержен деформациям.

Среди преимуществ выделяют надёжность устройства, быстрый нагрев помещения, низкий уровень инфракрасного излучения, универсальность укладки, лёгкость монтажа. К недостаткам относят сравнительно высокую стоимость. Также необходимо дополнительно приобретать стекловолокно и гипсокартон для надёжной укладки основания.

Стержневой тёплый пол

Такой инфракрасный тёплый пол представляет собой несколько матов, на которых расположены стержни с нагревательным элементом. Они находятся на расстоянии 9-10 см друг от друга. Функционирует устройство точно так же, как и плёночные тёплые полы.

Стержневой инфракрасный тёплый полИсточник floorexpert.ru

Можно выделить следующие особенности стержневого устройства:

  • подойдут для любого типа напольных покрытий;
  • не подвержены механическим повреждениям и отличаются высокой прочностью;
  • совместимы со всевозможными клеящими составами;
  • не нужно дополнительно укладывать подложку;
  • секции стержневого пола функционируют независимо друг от друга, о чем свидетельствует параллельное соединение;
  • устройство не перегревается, не портит покрытие и выдерживает любые механические нагрузки.

Гарантия на качественные тёплые полы составляет не менее 10 лет, в течение которых можно рассчитывать на их бесперебойную работу.

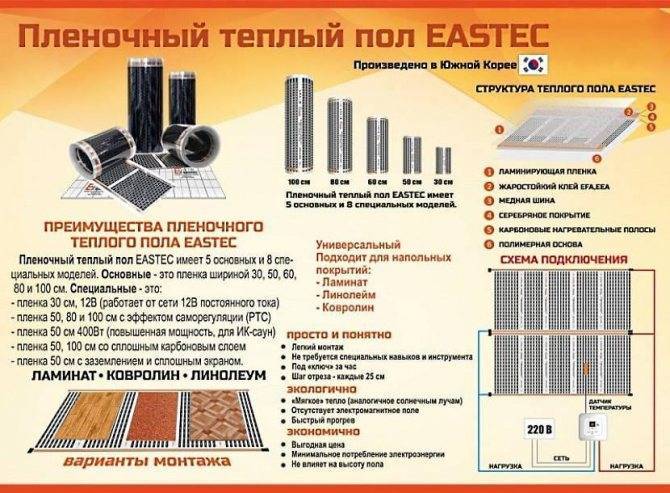

Преимущества тёплого пола EastecИсточник stroi-baza.ru

Принцип действия

Функционирование нагревательных кабелей предполагает способность их материала, в качестве которого выступает специальный сплав, преобразовывать электроэнергию в тепло. Все они обладают максимальной влагозащищенностью, а их мощность находится в пределах 10-30 Вт на 1 метр. Что касается форм, в которых могут быть представлены подобные кабели, то таковыми являются:

  • катушки;
  • секционные системы;
  • рулоны (маты).

Последний вариант закрепляется змейкой на армирующей сетке, которую можно обрезать, но при условии, что обеспечивающие нагрев и питание провода не будут затронуты. Таким образом, нагревательные маты позволяют с легкостью обходить мебель, технику и другие предметы интерьера. В большинстве случаев подобные системы отопления предполагают использование двужильного резистивного кабеля, а оконцевание их питающего проводника выполняют посредством термоусаживаемой трубки.

Стоит также добавить, что в состав теплого пола входят:

  • кабель;
  • регулятор температуры – ручной или с программным управлением;
  • термодатчики – внутренние или внешние.

Как правило, в режиме максимальной нагрузки кабель нагревается до температуры 60-65°C. Стандартные его значения, актуальные для обычной повседневной эксплуатации, являются гораздо меньшими – порядка 30°C.

Плюсы использования ИК излучения для обогрева помещения

Инфракрасный подогрев пола привлекает внимание потребителей по многим показателям. Несмотря на то, что в продаже есть множество альтернативных видов обогревательных приборов, выбор часто оказывается в пользу ИК тёплого источника.. Все типы ИК полов обладают следующими достоинствами, которые уже проверены в процессе их эксплуатации:

Все типы ИК полов обладают следующими достоинствами, которые уже проверены в процессе их эксплуатации:

  • ИК излучение благотворно воздействует на организм;
  • не сушат воздух, в отличие от водяного отопления;
  • снижают расходы на отопление;
  • позволяют быстро прогреть помещение (за 5-10 минут);
  • установить их можно самостоятельно;
  • возможность локального монтажа.

Кроме того, инфракрасные источники тепла удобно подключать в экстренных случаях, когда недостаточно центрального отопления, или когда оно уже отключено. ИК полы незаменимы для утепления лоджий и балконов.

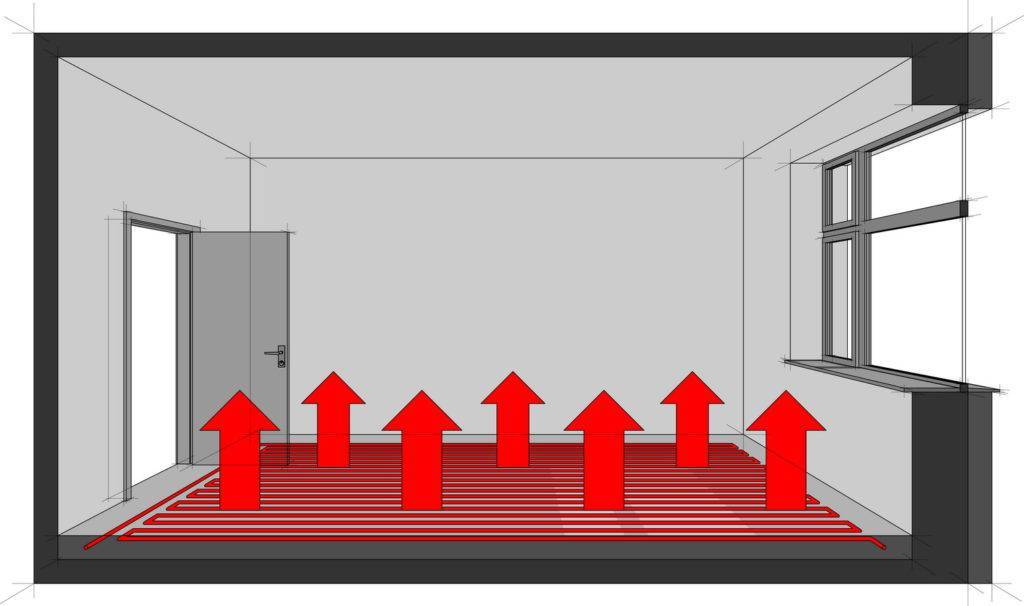

В отличие от конвекционного типа водяного отопления, тепло от ИК источника ощущается сразу, даже при выставлении минимальной температуры.

Какой лучше

При выборе электрического тёплого пола обратите внимание на комплектацию, наличие инструкции по монтажу, технического паспорта. В документах указываются все характеристики устройства, включая мощность, длину, рабочее напряжение

В комплекте должны присутствовать крепёжные элементы, при помощи которых происходит монтаж кабеля, плёнки или мата. Лучше сразу отказаться от материала в поврёжденной упаковке или с очевидными дефектами.

Эффективное и качественное устройство для обогрева поверхности пола работает с терморегулятором, который поддерживает требуемую температуру и экономит электроэнергию.

Рекомендуется отдавать предпочтение пожаробезопасным, устойчивым к появлению ржавчины, экологически чистым материалам без вредного излучения. Тёплый пол не должен влиять на уровень влажности в комнате.

Если планируется монтаж тёплого пола в доме, материал должен подходить под различные типы напольных покрытий. Эффективная система быстро прогревает поверхность пола до необходимой температуры.

Если конструкция занимает всю площадь комнаты (используется для полноценного обогрева) она должна равномерно повышать температуру в помещении.

Где можно применять карбоновый пол

Стержневой карбоновый пол с подогревом — это одна из разновидностей инфракрасных конструкций, который можно положить к примеру под ламинат. Он собой представляет стационарную интеллектуальную обогревательную систему, основу которой составляют инфракрасные маты для теплого пола. Любой из них состоит из параллельно размещенных тонких стержней из карбона, которые соединены между собой герметично изолированным силовым кабелем.

Специалисты говорят, что ограничений для использования подобного пола почти что не существует. Система может быть применена для отопления:

  • лоджий, крытых террас, балконов;
  • квартир;
  • помещений для производственных нужд;
  • приватных загородных домов и домов;
  • гостиниц и мотелей.

Пол с подогревом считается хорошей заменой для обычных радиаторов отопления. Все приличное количество застройщиков проявляет к нему интерес и собирается собрать в собственных квартирах или офисах. Но прежде, чем приобретать материал, стоит ознакомиться с хорошими качествами, которые он имеет перед аналогичными вариантами:

  • Относительно небольшой вес и, как правило, маленькая нагрузка на перекрытия.
  • Самое экономичное потребление энергии.
  • Возможность монтажа на площадях большого размера.
  • Отсутствие потребности ставить большие и тяжелые приборы отопления и, исходя из этого, обустраивать для них отдельную территорию.
  • Вероятность установки под всевозможное покрытие для пола.
  • Трудоспособность в течении срока эксплуатации сооружения.
  • Взрыво- и пожаробезопасность.
  • Может быть смонтирован в помещениях с высокой влагой.
  • Если будет необходимость может быть отключен без вреда для свойств эксплуатации даже в условиях пониженных температур.
  • Не подвергается коррозийным процессам.
  • Отсутствие электромагнитного излучения.
  • Быстрый нагрев.
  • Наличие особенной системы саморегуляции, которая оберегает систему от перегорания даже на случай наличия в стяжке дефекта. Более того, благодаря ей сверху смонтированного пола можно устанавливать тяжёлую мебель.

Практичный инфрокрасный карбоновый пол с подогревом имеет единственный минус: маты могут стоять исключительно в тонкую стяжку или в слой клея для плитки. Аналогичным образом, получается стационарная система, демонтировать которую при всем желании уже не удастся.

Инфрокрасный карбоновый пол собой представляет стержни, объединенные между собой силовым кабелем

Почему еще стоит выбрать карбоновые полы

Принцип работы такого обогревательного элемента определительно прост: под влиянием электротока карбон интенсивно выделяет тепловые волны (8-14 мкм). В свою очередь, длинные тепловые волны легко проходят сквозь напольное покрытие любой плотности, не нагревая при этом поверхность.

То есть нагревается воздух, а не сам пол, который уже делится теплом с воздухом при перенагреве. Часть тепла естественно уходит на обогрев напольной поверхности. Но в данном случае больше нагревается пространство, а не предметы. В сравнении с централизованным отоплением и батареями под окнами, такая система обогрева более эффективна. Обеспечивается максимально комфортный микроклимат, а энергозатраты минимальны.

Экономия электричества при использовании карбонового пола в сравнении с иными электрообогревателями – 20%.

Свойства пленочного КТП

Плёночный карбоновый теплый пол нагревается быстро и равномерно. Он может функционировать в постоянном режиме довольно продолжительное время, очень прочен, не боится механического воздействия и не подвержен коррозии.

За счет ламинирования в специальную пленку полностью исключается возможность попадания воды и пара на контакты. Пленка также пожаробезопасна и обладает высокой температурой плавления (120 градусов).

Весомым преимуществом является мобильность пленочного КТП. Его можно с легкостью демонтировать и увезти с собой при переезде, использовать на стенах, наклонных поверхностях и обогревать отдельные участки квартиры.

Абсолютная бесшумность, способность ионизации воздуха и гигиеничность позволяет устанавливать пленочный карбоновый теплый пол в медицинских учреждениях.

Предпосылки изобретения инфракрасного обогрева

Альтернативные способы обогрева помещений – это то, над чем бьются многие разработчики вот уже на протяжении нескольких десятков лет. Срок не кажется таким уж большим, но поиск альтернативы всегда говорит о том, что есть некий основной вариант. Этот случай не исключение – традиционным методом отопления является конвекция, которая предполагает прогрев воздуха, в свою очередь передающий тепло другим объектам.

Конвекционный метод отопления используется для нагрева воздуха, но первичная отдача тепла осуществляется различными теплоносителями. На их прогрев нужно затратить определенное количество энергии – но ее стоимость растет с каждым годом, поэтому привычные способы отопления становятся все более и более невыгодными.

Инфракрасный обогрев в этом плане выглядит довольно перспективным вариантом. Все дело в принципе прогрева – инфракрасные волны попадают на все находящиеся в помещении объекты, тем самым превращая их в тепловые аккумуляторы. Эффективность и экономичность ИК-отопления достигается за счет того, что отданное тепло не поднимается вверх, а остается на нижнем уровне.

Особенности разных типов инфракрасных полов

Производство инфракрасных полов постоянно совершенствуется. Производители стараются учесть предпочтения потребителей. По типу конструкции ИК полы бывают:

  • плёночными;
  • стержневыми.

Плёночные, в свою очередь, разделяются на сплошные и полосатые, по типу нанесения карбона, который и является источником инфракрасного излучения. Плёнка со сплошным напылением карбона просто монтируется, легко режется. Она отдаёт тепло от всей площади,  динамика прогрева выше, чем при нанесении карбона полосами.

Карбоновые полосы объединены в группы, между которыми можно делать разрезы. Так как подключение к источнику питания параллельное, при выходе из строя какого-то блока остальная площадь «полосатой ИК плёнки» останется рабочей.

Плёнка со сплошным напылением в этом случае более совершенная, так как из строя выходят только места надрыва или разреза. Срок службы и цена у сплошной карбоновой плёнки выше, чем у полосатой.

Стержневой ИК пол выглядит внешне как веревочная лестница. Множество стрежней, которые заполнены карбоном, медью и серебром, соединены между собой проводами. Стержневой мат обладает способностью к саморегуляции. Его монтаж отличается от плёночного типа тем, что для укладки требуется делать «мокрую» цементную стяжку. Однако срок службы еще выше, чем у сплошной плёночной, и он не боится тяжёлых механических нагрузок.

Важные моменты, которые нужно знать про пленочные ИК полы

При многих неоспоримых преимуществах ИК плёночных полов, есть и некоторые отрицательные стороны, которые нужно учитывать. Так, например, они боятся перегрева. Поэтому стелить их нельзя там, где планируется установить мебель, не имеющую ножек. Пространство над полом нужно оставлять не мене 3 см. Этого не стоит бояться, потому что и той свободной площади, которая останется для монтажа, будет вполне достаточно. Кроме того, конструктивные возможности оборудования позволяют при необходимости отключить от питания тот участок пола, который не нужно отапливать.

Второй недостаток — пока еще достаточно высокая цена греющего материала. Отчасти он компенсируется тем, что для плёночных ИК полов не нужно делать дорогостоящую и трудозатратную цементную стяжку.

Производители обращают внимание на соблюдение правильного порядка подключения карбоновой плёнки к источнику электропитания, а так же добросовестной изоляции специальными липкими пластинками. Расходные материалы для сборки — электропроводка и контактные зажимы — идут в комплекте.. Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество

Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество. Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Строение электрической системы нагрева

Для начала следует уточнить, что существует несколько разновидностей конструкций, источником тепла в которых выступает электрический ток:

  • кабельный теплый пол;
  • инфракрасный нагреватель в виде пленки;
  • жидкостно-электрические системы;
  • нагревательные маты.

Первый вариант монтируется на основе кабеля с нагревательными жилами или саморегулирующегося провода, который обеспечивает нагрев благодаря полупроводниковой матрице, расположенной между обыкновенными (не нагревательными) жилами. Нагревательные маты по принципу действия сходны с кабельной системой, однако в данном случае провода заложены в диэлектрическую сетку. Это решение исключает необходимость в кропотливой укладке проводов поверх основания. Достаточно развернуть полотно. Однако в обоих случаях сверху формируется бетонная стяжка, что может повлиять на высоту потолка, хоть и в меньшей мере, чем в случае с водяным аналогом.

Пленочный ИК-пол более предпочтителен, так как характеризуется минимальной толщиной и не требует монтажа бетонной стяжки сверху. Такая конструкция основана на нагреве медных шин, расположенных с двух сторон пленочного полотна. Между ними находится определенное количество графитовых полос. Принцип действия таких систем основан на инфракрасном излучении, которое продуцируется под воздействием тока.

Электро-водяной теплый пол представляет собой более сложную конструкцию в виде семижильного кабеля. Нагрев производится посредством тока, полученное тепло передается теплоносителю (вода в трубке).

Миф первый: инфракрасные пленочные полы не излучают в инфракрасном диапазоне

Как видно из теории, любое нагретое тело излучает в инфракрасном диапазоне. Даже радиатор отопления, который привычно относят к конвекционным источникам тепла, конвекционным способом передает лишь около 80% тепла, а еще 20% приходятся на ИК – излучение. К инфракрасными же источниками тепла относят те, для которых основной способ передачи тепла – инфракрасное излучение, а передача остальными способами сведена к минимуму. Физическая сущность этого явления состоит в том, что ИК-излучение не поглощается и практически не рассеивается воздухом, а значит, всю свою энергию инфракрасные лучи передают окружающим предметам и поверхностям.

Для всех теплых полов характерно отсутствие циркуляции воздуха, поэтому полы, под поверхностью которых уложен нагревательный элемент, по праву являются инфракрасными полами.

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое
название от внешнего вида – пленки. Хотя фактически нагревательным элементом
выступает карбоново-графитовая смесь, которая расположена между двумя слоями
плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что
позволяет говорить о надежной защите нагревательного элемента. Таким образом,
трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А
за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой
стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не
нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить
пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на
подготовленное основание, непосредственно под чистовое напольное покрытие. При
монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое
напольное покрытие. Исключение составляют:

  • ковролин (по причине плохой теплопроводности);
  • кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми
ограничениями, обусловленными спецификой самой древесины (ее способностью
рассыхаться). Поэтому температура нагревательного элемента не должна превышать
28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого
нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла
расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по
всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но
и на стены и потолок. Правда, в случае монтажа на потолок, эффективность
снижается. При необходимости, пленочный пол можно разобрать и перенести или
перевезти в другое помещение. Также его использование не создает сложностей при
перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают
функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким
образом, при монтаже пленки нет необходимости делать ступеньку между
отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола
стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельнойсистемой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию.
Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже,
чтобы не привести к ее поломке;

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ
нескольких систем позволит предоставить усредненные данные:

  • ширина рулона – 500-1000 мм;
  • длина – 50 000 мм;
  • толщина нагревательной пленки – 0,23-0,47 мм;
  • мощность на 1 м.кв. пленки – 25-35 Вт/м;
  • максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

  • CalorIQue LLC – торговая марка CalorIQue (США);
  • Devi (Деви) – торговая марка Devi (Дания);
  • Ensto Electrification – торговая марка Ensto (Финляндия,
    Эстония);
  • K-Technologies – торговая марка Caleo (Россия);
  • RexVa – торговая марка XICA (Южная Корея);
  • Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные.
Пользователи подтверждают, что карбоновые полы работают без проблем в течении
минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации
(треск и т.п.) и запаха.

Инфракрасный пол из пленки

ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Строение ИК пленки для пола

Достоинства

Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Инфракрасный теплый пол под ламинат своими руками сделать несложно

Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.

Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.

Недостатки

Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Инфракрасная пленка для теплого пола под мебель и технику не укладывается

Сравнение с альтернативными решениями

Выяснить действительные преимущества, которыми обладают инфракрасные качественные обогреватели пленочные, несложно. Нужно понять инфракрасные обогреватели что это такое?

Для этого надо рассмотреть особенности их применения:

  • Пленки не обязательно покрывать слоем бетона. Их можно устанавливать на разных стадиях строительства, а также для модернизации действующего объекта недвижимости.
  • При правильном выборе модели и соблюдении технологии укладки обогревателя отсутствуют серьезные ограничения по виду напольного покрытия. Если надо, можно выбрать разновидность пленки, температура которой не выше +32°С. Размещение таких пленочных обогревателей вблизи строительных конструкций не опасно. Они не способны оказывать на них чрезмерного температурного воздействия, в то время как созданного ИК-излучения достаточно для того, чтобы отопление полноценно выполняло свои функции.
  • В торговой сети можно найти пленочный обогреватель с толщиной не более 0,25 мм. С помощью таких изделий можно организовать обогрев только одной комнаты без изменения общего уровня пола, установки порогов.
  • Пленочный мощный ИК обогреватель обладает минимальной инерционностью. В отличие от водяных теплых полов, он начинает функционировать немедленно после включения. Допустимо управление пленочными обогревателями с помощью систем автоматического поддержания заданной температуры в помещении. Они рационально потребляют энергию.
  • Такие системы отопления не создают конвекционные потоки, как традиционные радиаторы. В помещениях обеспечивается равномерное распределение температуры.

Нетрудно найти нагреватель пленочного типа с нужными размерами

Инфракрасный теплый пол – технические характеристики

Инфракрасная пленка выпускается в двух форматах: в рулонах и готовыми полосами определенной длины, причем каждая полоса уже имеет вывод проводов, готовых к подключению. Инфракрасный теплый пол характеристики:

  • Источник питания – обычная квартирная (домовая) электросеть напряжением 220 В, некоторые модели стабильно работают даже при понижении напряжения до 190 В
  • Потребляемая мощность на 1м2 – от 130 до 240 Вт
  • Толщина пленки – 0,3-0,47 мм, ширина – 0,5 и 0.8 м (1,0 м)
  • Нагревательный элемент – графит
  • Максимальная температура нагрева пленки – 45град.С (у некоторых моделей – 60град.С)
  • КПД = 98%

Технические характеристика инфракрасного теплого пола

Расчет расхода электроэнергии ИК теплого пола

Итак друзья давайте выполним расчет основного отопления на примере частного дома площадью 120 м2. Данную методику расчета можно будет применить абсолютно к любому типу помещения.

Для начала необходимо подсчитать площадь каждого отапливаемого помещения. Напомню чтобы узнать площадь нужно длину умножить на ширину – длина (м) * ширина (м) = площадь (м2).

Теперь считаем площадь, на которой будет уложено инфракрасная пленка теплого пола. Эти два значения будут отличаться друг от друга, так как пленка не будет расстилаться под поверхностью занимаемой мебелью, техникой, шкафами, кроватями и т.п.

Если теплый пол используется как дополнительный источник тепла, то площадь пленки будет примерно 40-50 % от площади всего помещения. Если теплый пол будет основным источником тепла (как в нашем случае) то поверхность разложенной пленки должна быть 60-70 % от площади помещения.

Следующим шагом будет определения места установки терморегуляторов и деления помещения на зоны обогрева. В каждой зоне нужно поставить свой отдельный терморегулятор.

Это делается, во-первых для мобильности управления отоплением. Можно включать, отключать и настраивать обогрев каждой зоны (комнаты) не зависимо от других. Во-вторых, любой терморегулятор рассчитан на подключения к нему электрической мощности порядка 3.5 кВт. Как вы понимаете, с такой отапливаемой площадью просто не получится установить один регулятор на весь дом.

При составлении зон отопления в среднем принимают один терморегулятор на 20 м2 отапливаемой площади (пленка мощностью 160 Вт/м2). В нежилых помещениях пленочный теплый пол застилают только в зонах контакта ног с полом. Обычно это составляет 40-50 % от общей площади этого помещения.

Когда все помещения будут разделены на зоны, подсчитываем максимально потребляемую мощность теплого пола для каждой зоны в отдельности. Это делается для расчета сечения питающего кабеля (либо чтобы удостовериться, что сечения хватит, если проводка уже проложена).

К примеру для ЗОНЫ 1 (гостиная + кухня) площадь покрытия пленки составляет: (4,2 * 2,5) +(2,8 * 2,31) = 16,97 м2. Общая мощность данной зоны будет: 16,97 м2 * 160 Вт/м2 = 2.72 кВт.

Для спальни-1 площадь укладки инфракрасной пленки составляет: 3,75 * 2,33 = 8,73 м2. Мощность данной зоны будет: 8,73 м2 * 160 Вт/м2 = 1.4 кВт.

Так подсчитываем для каждой зоны. Все данные я свел в таблицу расчетов.

Как видно в таблице для того чтобы отапливать дом теплым полом с жилыми и хозяйственными помещениями общей площадью 120 м2, необходимо примерно 57 м2 инфракрасной пленки.

При этом суммарная потребляемая мощность составляет 9,2 кВт. Такая мощность будет, если включить одновременно обогрев во всех помещениях. И это не считая потребления остальных электроприборов в доме (освещение, розетки, плита и т.п.).

А теперь друзья посмотрите на свой вводной автомат, который у вас установлен и скажите на сколько он Ампер?

Как решить эту проблему? А справиться с этой проблемой помогут нам грамотно разбитые зоны отопления, а точнее устройство которое ими управляет — терморегулятор. Для того чтобы не перегрузить нашу сеть нужно правильно настроить их работу.

Каждый регулятор настраивают таким образом, чтобы они включались в работу поочередно. Каждая зона отопления будет работать по отдельности определенный интервал времени. После ее отключения в работу будет включаться следующая зона и так поочередно. Это не позволит включиться всем зонам одновременно, а грамотная настройка не даст помещениям остывать, набрать и поддерживать заданную температуру.

К примеру, первым отопление будет включаться в прихожей. Время работы 5 минут. Затем в прихожей отопление отключается и включается отопление в спальне-1, с продолжительностью также 5 минут.

Если ваша расчетная мощность позволяет, отопление можно разбить на контуры и включать обогрев одновременно в нескольких зонах.

Из этого получаем, что каждая зона будет работать 5 минут, после чего отключится. Если дом прогретый, утепленный и хорошо держит тепло, падение температуры за время простоя Вы не особо ощутите. После того как дом прогреется потребление мощности значительно снизится. А как подсчитать, сколько электроэнергии потребляет теплый пол в этом случае, смотрите ниже.

Таким образом, мы получим эффективно настроенную систему отопления, которая позволит не только разбить общую мощность потребления, но и существенно сэкономить на расходах электроэнергии.

К тому же время интервалом 5 минут взято условно, вы же можете настроить интервал под свои условия и потребности.

Теперь друзья давайте подсчитаем реальное потребление электричества инфракрасного теплого пола для частного дома площадью 120 м2.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
