Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Шаг 1. Разбираемся: почему перегорает светодиодная лампа у нас в квартире и принимаем меры

Производители заверяют, что их устройства способны светить до 50 тысяч часов (в нормальных условиях эксплуатации) или более. Они указывают эти цифры на упаковочной коробке.

Дают гарантию на длительный срок.

На деле же Led светильники нас разочаровывают: не вырабатывают свой ресурс. Вот и надо разобраться: почему перегорает светодиодная лампа раньше заявленного срока, чтобы меньше заниматься ее ремонтом.

А причины могут быть разными. Они зависят от условий эксплуатации или конструкции светильника. В любом случае делайте для себя выводы и принимайте меры. Я свел все сведения в таблицу.

Причины поврежденияЧто происходитРекомендуемые меры
Плохое электроснабжение с перепадами напряжения.Повышенное напряжение выводит из строя электронные компоненты блоков питания и драйверы, выжигает светодиоды.
  1. Для защиты от импульсов перенапряжения устанавливайте во вводной щит УЗИП.
  2. От критических перепадов напряжения и обрыва нуля спасает реле контроля напряжения.
  3. Промышленный стабилизатор напряжения обеспечивает качественное поддержание уровня амплитуды при плохом входном уровне.
Нарушение теплоотвода.Перегрев электронных компонентов и их выгорание.
  1. Размещая светильники в верхней (наиболее нагретой) части потолка обеспечивайте им обдув или хотя бы естественную вентиляцию.
  2. Исключите маленькие закрытые пространства внутри подвесных и натяжных потолков для работающих лед диодов.
Монтаж осветительной цепи тонкими проводами, плохие контактные соединения.Нагревающаяся проводка передает свое тепло электронике.
  1. Используйте медные провода сечением 1,5 мм кв.
  2. Периодически выполняйте внутренний осмотр схемы, прожимайте контакты.
Воздействия внешней среды и атмосферные явления.
  1. Повышенная влажность разлагает металлические части.
  2. Вибрации и удары повреждают конструкцию.
  3. Пыль ухудшает теплообмен, снижает изоляцию.
  • Правильно подбирайте конструкцию корпуса прибора по IP.
  • Избегайте работу светильника без защитных корпусов в тяжелых условиях эксплуатации.
Некачественная продукцияПреждевременная поломкаПриобретайте LED светильники у надежных поставщиков.

Призываю вас сделать правильный вывод: проще один раз обеспечить нормальные условия для работы светодиодов и приобрести нормальную продукцию, а не заведомый брак, чем постоянно заниматься ремонтом.

Причины поломок светодиодных ламп

Прежде чем приступить к ремонту энергосберегающих ламп следует разобраться с причиной поломки

Если во время попыток включить источник света, он никак себя не проявляет, следует обратить внимание на состояние колбы.

Кроме того, ближе к истечению срока гарантии, выделенного производителем на функционирование лампы, происходит выгорание люминофора, в результате чего можно заметить, что свет стал менее ярким. В этой ситуации разбор корпуса лампы является бесполезным, поскольку колбу нельзя отремонтировать.

При детальном изучении конструкции прибора можно заметить, что в основании колбы расположен корпус, где находится пускорегулирующий аппарат, состоящий из двух частей. Его потребуется открыть, для этого достаточно воспользоваться специальными защёлками. Отсоединить остальные детали корпуса, можно используя простую отвертку.

Кроме того, среди причин выходя из строя ламп можно выделить следующие:

  • перепады напряжения – в таком случае светодиоды останутся неповреждёнными, но драйвер может перестать функционировать;
  • неправильный подбор светильника – при отсутствии качественной вентиляции осуществляется перегрев драйвера, что негативно сказывается на его функционировании;
  • наличие заводского брака – не стоит покупать слишком дешевые приборы, поскольку наверняка в них имеются какие-либо недочёты.

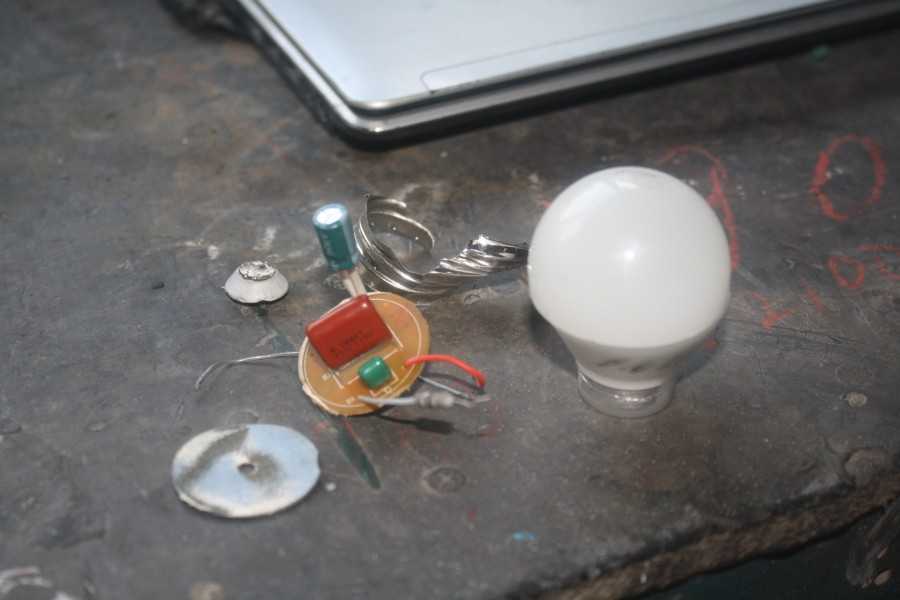

Причины выхода ламп из строя

Лампочки низкого качества быстро выходят из строя

Свидетельством выхода изделия из строя является испускаемый тусклый свет или его полное отсутствие. Производители гарантируют до 8  лет работы ламп при условии соблюдения условий эксплуатации, которые прописываются в инструкции. Некоторые товары выдерживают этот промежуток времени, но около половины из каждой партии ломаются уже в течение первого года.

Причины этого явления:

  1. Критически высокие значения поступающего напряжения. Даже качественная защита, если не сгорит, то выдаст искаженный сигнал, так как рассчитана на определенный диапазон тока. При частых скачках напряжения износ оборудования происходит намного быстрее.
  2. Неправильно выбранная потолочная люстра. Несмотря на то что светодиоды для лампы 220 В выделяют мало тепла, в маленьких закрытых плафонах они перегреваются и быстро выходят из строя. То же можно сказать и о конденсаторах, высыхающих от высокой температуры.
  3. Использование в изготовлении некачественных комплектующих деталей. В целях снижения конкурентоспособности своей продукции большинство производителей применяют детали низкого качества с ограниченным ресурсом.
  4. Нарушение правил транспортировки и хранения. От ударов изменяются технические свойства изделий. Треснувшая колба может стать причиной попаданий влаги в корпус и короткого замыкания. От сильного перегревания и охлаждения нарушаются рабочие параметры конденсаторов и микросхем. Долгое пребывание под солнцем приводит к появлению трещин на пластике.
  5. Несоблюдения правил проектирования. Если разводка выполнена проводами тонкого сечения, они будут греться на контактах. Избыток тепла будет передаваться на детали, которые могут перегореть в течение нескольких дней.

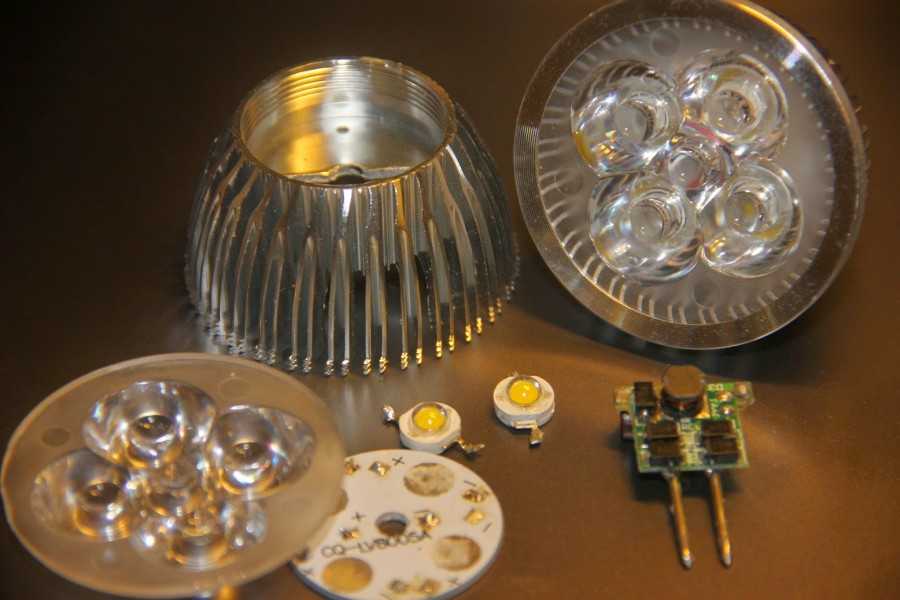

Устройство и принцип работы светодиодной лампы

Чтобы исправить led-лампу, надо досконально знать её устройство. Независимо от разновидности применяемых светодиодов, все световые устройства, включая филаментные, имеют одинаковое строение.

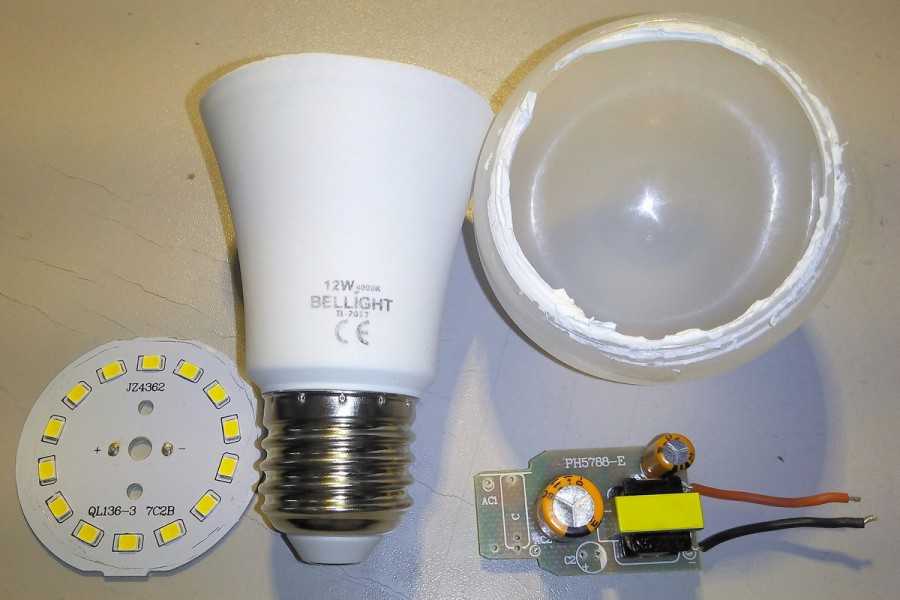

Led-лампа состоит из следующих частей:

  • Светодиоды. Чаще всего, в led-лампах стоят SMD и COB-чипы. Диоды заменяют только на аналогичные. Если подходящего элемента нет, перепаивают все светодиоды — они должны быть одинаковыми.
  • Драйвер. Печатная плата находится внутри корпуса. Этот блок представляет собой генератор тока. У драйвера высокий КПД и широкий диапазон рабочих температур (-40….+70°C).
  • Цоколь. В led-лампах он из металла или керамики. Также может быть изготовлен из термостойкого пластика. В брендовых лампах цоколь не припаивается — это предотвращает его окисление. Существует несколько видов цоколей, в бытовых лампах, чаще всего, применяют штыревые и резьбовые.
  • Монтажная плата. На ней расположены светодиоды. Материал платы — анодированный алюминиевый сплав. Бывает, для удобства, места под диоды пронумерованы — чтобы не спутать последовательность.
  • Радиатор. Он мешает перегреву и преждевременному перегоранию лампы. В бюджетных лампах элемент сделан из пластика. В качественных часто стоят металлические нержавеющие радиаторы, толщина которых зависит от мощности диодов.
  • Оптические элементы. Большинство led-ламп оснащается рассеивателем. Чаще из матового пластика. Рассеиватель, концентрируя световой поток под определённым углом, делает его максимально равномерным.Плюс рассеивателей — полная безопасность. В отличие от стеклянных колб, он не может лопнуть, создавая угрозу травмирования людей.

Устройство и принцип работы led-лампы:

  • Питающее напряжение от патрона поступает на выводы цоколя, к которому припаяна пара проводов — через них напряжение подаётся на вход драйвера, а с него напряжение постоянного тока идёт на плату со светодиодами.
  • Чтобы рассеять свет или защитить токопроводящие части от прикосновения человека, плату со светодиодами прикрывают специальным стеклом.

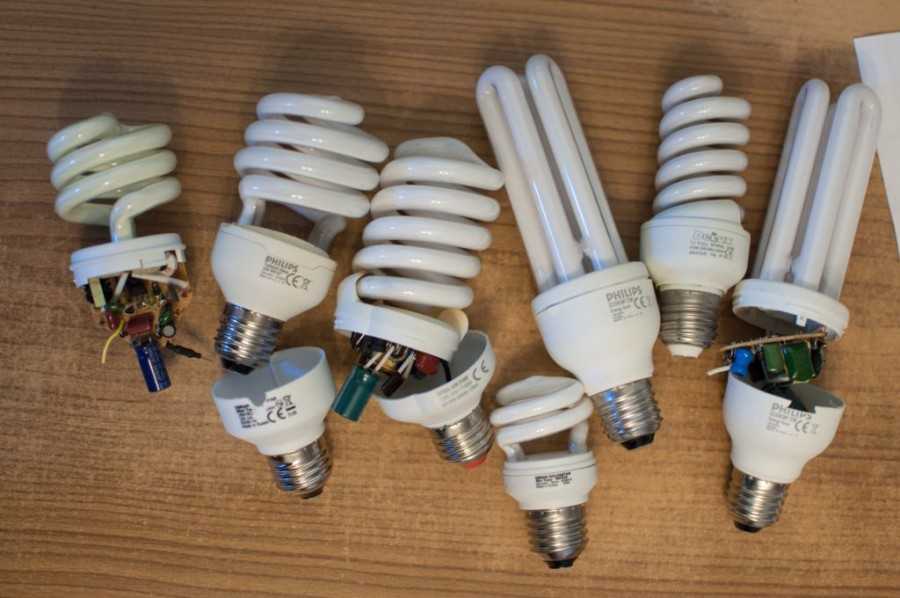

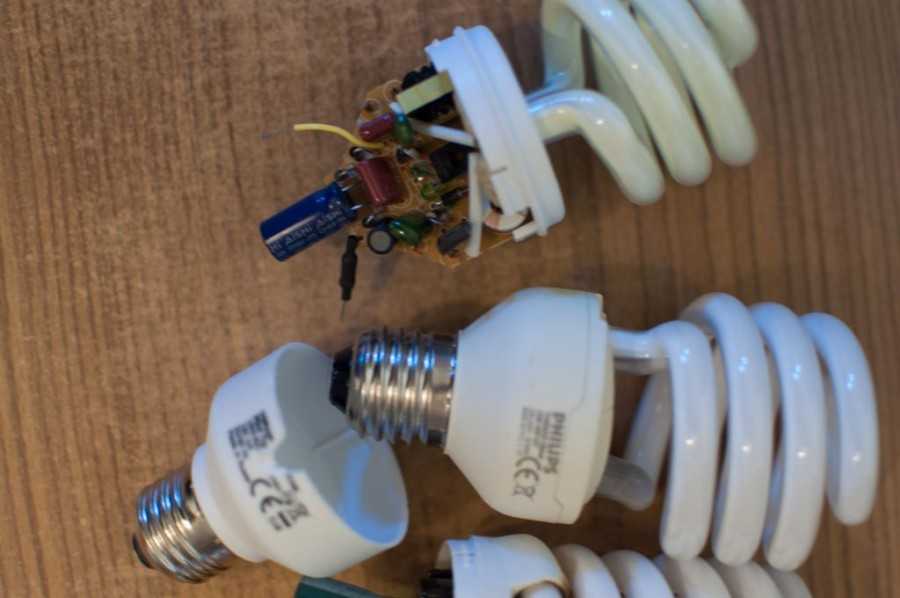

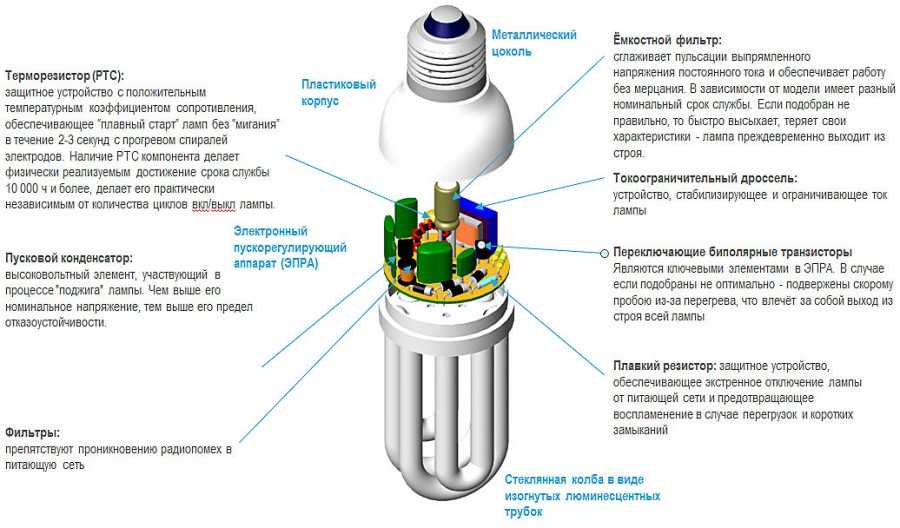

Причины неисправностей и ремонт люминесцентных ламп

Самой частой причиной поломки ламп такого типа является потеря контакта, которая в ряде ситуаций провоцирует собой перегрев закрытого светильника, а как итог – разрушение разъемов и пластмассовых элементов крепления.

Довольно часто у таких ламп наблюдается перегорание дросселя. Определить наличие именно этой причины поломки можно даже при визуальном осмотре – потемнение цвета, клемма находится в расплавленном состоянии.

Изредка отмечается поломка кабелей – из-за вибрации осветительного прибора возле ламподержателя или дросселя отламывается жила. В этой ситуации ремонтные работы заключаются в восстановлении контакта.

В результате можно выделить, что следуя инструкции, предписанной для ремонта такого типа ламп, можно значительно снизить свои растраты, отказавшись от приобретения нового оборудования.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

  1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
  2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
  3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
  4. Мигание — когда свет моргает каждую секунду.
  5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

  1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
  2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
  3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
  4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Самостоятельная замена светодиодов

Сгоревшие светодиоды часто становятся причиной, по которой лампочка выходит из строя. Обычно после разборки сразу видно, какие элементы испорчены и требуют замены. Но нередки случаи, когда на первый взгляд все диоды выглядят нормально.

Визуально распознать сгоревшие LED-элементы не составляет никакого труда. Как правило, они отличаются от рабочих «собратьев» тем, что имеют заметные черные точки и подпалины

В этом случае придется воспользоваться мультиметром и прозвонить каждый элемент отдельно, чтобы выявить неисправный. Либо снять с платы элементы, вызывающие сомнения, и протестировать их с помощью проводов, подключенных к 12-вольтовому источнику питания.

Когда испорчен только один диод, можно просто замкнуть его выходы. Если в светильнике применено цепочное соединение, этот момент никак не повлияет на потерю функций всех остальных элементов.

Старые, неисправные диоды придется выпаять, затем перевернуть плату и припаять к видимым контактным дорожкам новые чипы.

На плате всегда указаны такие данные, как тип и размер используемого светодиода

Очень важно заменить неисправные модули на аналогичные, чтобы дальше лампа работала так же корректно, как и до ремонта. В некоторых случаях заменить светодиод можно без использования паяльника

Для этого плату потребуется хорошо прогреть строительным феном

Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета

Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета

В некоторых случаях заменить светодиод можно без использования паяльника. Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета.

На еще не остывшее место понадобится вмонтировать рабочий источник света. Когда плата хорошо остынет, он прочно зафиксируется и уже никуда не сдвинется.

Главное, четко запомнить расположение элемента относительно меньшего и большего контактов и разместить исправный с соблюдением полюсности.

Причины выхода из строя LED-светильников

Поломки светодиодных ламп можно разбить на несколько основных категорий:

  1. Выход из строя и замена конденсатора;
  2. Перегорание и замена светодиода;
  3. Другие причины поломки светодиодных светильников.

По незнанию мы оставляем включённым этот осветительный прибор на несколько суток, и в итоге на третий день светильник выходит из строя. Еще одна очень распространенная причина — это заведомое использование производителем низкокачественной элементной базы. Некоторые заводы используют конденсаторы с низкой емкостью, в результате чего идет перегрузка светодиодов и быстрый выход их из строя. Хотя яркость лампы будет достаточно высокая, по сравнению с аналогичными световыми приборами одинаковой мощности.

Не стоит сразу прибегать к исключительной мере — выбрасывать лампу и идти в магазин покупать новую. Давайте попробуем разобраться в причинах выхода светодиодного устройства из строя и сделаем попытку его отремонтировать. Все работы по ремонту диодного светильника необходимо производить не торопясь, лучше три раза все перепроверить, и уже спокойно отремонтировать прибор без каких-то ошибок.

Выкручивать лампочку надо аккуратно за пластиковое кольцо, которое находится ни же колпака. Перед тем как производить ремонт светодиодных ламп, необходимо изучить электрическую схему. Начнем с ее устройства. Независимо от мощности, стоимости, завода-производителя и страны у всех ламп этого типа одна и та же принципиальная электрическая схема и абсолютно аналогичные комплектующие.

Ремонт драйвера

Драйвер светодиода

Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.

Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.

Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.

Пример ремонта светодиодной лампочки

Для ремонта лед-лампы нужен паяльник с тонким жалом

В большинстве изделий используется по 6-8 кристаллов, установленных последовательно или параллельно. Узнать, какие светодиоды используются в лампах на 220 В, можно в специализированных магазинах. Стоимость одного кристалла в разы меньше, поэтому есть смысл потратить время и восстановить работоспособность целого изделия. Другим вариантом приобретения расходного материала является использование еще одной сгоревшей ранее лампы. В ней вышел из строя только 1 диод, а остальные можно использовать для восстановления работоспособности других устройств.

Чтобы отремонтировать ЛЕД-светильник, потребуются такие инструменты и материалы:

  • паяльник с тонким жалом;
  • олово или припой;
  • канифоль;
  • паяльная кислота;
  • пинцет;
  • хирургический зажим;
  • держатель для фиксации платы;
  • портативная газовая горелка или зажигалка с режимом турбо.

Чтобы получить доступ к внутренностям прибора, нужно отсоединить от корпуса рассеивающий колпак. Его крепление в разных моделях осуществляется на резьбу, клей или силикон. Если в первом случае разборка выполняется просто — только повернуть колпак против часовой стрелки и снять его с резьбы, то с клеем придется потрудиться. Чтобы открыть прибор, нужно в щель между колбой и корпусом залить небольшое количество ацетона. Если состав сразу не растворится, попытки повторяются, пока не будет достигнут желаемый результат. Чтобы растопить силикон в месте стыка можно использовать нагрев. Для этого используется обычный бытовой фен. Нужно следить, чтобы пластик не расплавился.

Ремонт светодиодной лампы на 220 В своими руками начинается с поиска неисправности. Сначала проводится визуальный осмотр плат, на которых крепятся кристаллы и детали драйвера. О повреждении может свидетельствовать почернение в месте контакта. Если эти признаки отсутствуют, следует воспользоваться тестером и прозвонить все соединения. Отсутствие цепи укажет на неисправный элемент. После этого можно приступать к устранению проблемы.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Причины, по которым мигает люстра и что делать в этих ситуациях

Одна из основных причин, при которых происходит мигание люстры, вне зависимости от типа ламп – плохой контакт. Причем неисправность может находиться в любой точке, как в квартире, так и за ее приделами. В последнем варианте достаточно подсоединить контрольный прибор на входе кабеля в квартиру и если электропитание нестабильно, необходимо вызвать мастера обслуживающей организации.

В качестве измерительного прибора используется цифровой или аналоговый тестер. Напомним, что перед измерениями необходимо ознакомится с инструкцией для правильного выбора диапазона измерений.

Если на входе напряжение стабильно, следующим шагом нужно проверить все точки соединения проводов и места их подключения к выключателям и самой лампе. Нередко дополнительное обжатие клемм позволяет устранить неисправность. При проведении работ необходимо соблюдать меры безопасности и не касаться токопроводящих деталей голыми руками. В качестве тестера можно использовать отвертку со световым индикатором, который реагирует при контакте с проводом «фаза».

Еще одна причина, почему мигает свет в люстре, это некачественные детали патрона. При включенном освещении цоколь лампы нагревается и усиливает давление на прижимной контакт патрона, а после выключения, при остывании изделия, этот контакт не возвращается в исходное положение. Как правило, на непродолжительное время проблема решается изменением формы контакта, но лучше сразу заменить деталь на более качественную.

Вышеперечисленные причины можно считать общими для всех светильников вне зависимости от типа ламп используемых в них. Но люстры со светодиодными лампами заслуживают отдельного разговора.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход

Если соблюдать  правила и меры предосторожности, то экономия составит приличную сумму

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:
