Инвертор для солнечных батарей: виды техники для преобразования тока

Критерии выбора преобразователя

При выборе такого элемента гелиосистемы как инвертор важна не только геометрия сигнала на выходе, но и его мощность. Специалисты советуют укомплектовывать солнечные батареи преобразователями, номинальная мощность которых выше суммарной мощности, имеющейся в томе техники, процентов на 25 – 30.

Необходимо также учитывать нагрузку, возникающую при единовременном включении нескольких приборов с большой пусковой мощностью.

Еще одним критерием при выборе инвертора является его КПД, определяющей потери энергии на сопутствующие процессы. В зависимости от модели он имеет разное значение, находящееся в пределах 85-95%. Оптимальный выбор — КПД не ниже 90%.

Инверторы бывают как однофазными, так и трехфазными. Первые отличаются более низкой стоимостью, но выбор их оправдан, когда потребляемая мощность составляет менее 10 кВт. Величина напряжения у них составляет 220В, а частота 50Гц. Трехфазные инверторы имеют диапазон напряжений более широкий — 315, 400, 690В.

Производители качественного оборудования укомплектовывают свои изделия трансформаторами выхода. Существует зависимость между весом инвертора и его техническими характеристиками — если на каждый кг его массы приходится 100 Вт мощности, значит, трансформатор включен в его схему

Разным может быть и количество инверторов в системе. В этом вопросе следует руководствоваться следующими рекомендациями: если мощность солнечных батарей не превышает 5 кВт, то для такой системы достаточно одного инвертора. Для батарей большей мощности может потребоваться 2 и больше инвертора. Оптимально, когда один инвертор приходится на каждые 5 кВт.

Для работы в сети, сочетающей использование стандартной электроэнергии и энергии, поставляемой солнечными батареями, применяются гибридные инверторы. С особенностями устройства и правилами их выбора ознакомит рекомендуемая нами статья.

Преобразователи могут отличаться друг от друга схемами, геометрией выходного сигнала, другими определяющими величинами. Отдельные преобразователи комплектуют зарядными устройствами. Если выйдет со строя один из инверторов, система не прекратит свою работу.

Подключение и роль инверторов

Даже небольшая СЭС, как правило, снабжает энергией значительное количество разнообразного оборудования и бытовой техники. Практически все потребляющий ток устройства – системы отопления, осветительные приборы, домашняя электроника – работает от переменного тока, а гелио панели вырабатывают постоянный. Роль инвертора солнечной электростанции – осуществить преобразование одного вида тока в другой, параллельно гарантируя непрерывность его подачи и стабильность напряжения.

Обязательным условием качественной работы преобразователя является его грамотная установка.

Инвертор включается в сеть между фотоэлектрическими батареями и приборами-потребителями системы.
При соединении с соседними устройствами необходимо внимательно следить за полярностью клемм. Ошибка при подключении грозит выходом из строя не только инвертора, но и системы в целом.
Размещать оборудование следует так, чтобы длина соединительных кабелей была минимальной, а их сечение пропорционально мощности из такого расчета для медного провода:

4 мм – 9 кВт:
6 мм – 11 кВт;
10 мм – 17,6 кВт;
16 мм – 22 кВт;
25 мм – 30,8 кВт;
35 мм – 37 кВт.

Соблюдение первого условия позволит минимизировать потери, а второго защитит провода от перегорания.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

параллельная;
последовательная;
смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Сколько инверторов должно быть в системе

В теории 1 прибора необходимой мощности должно хватить для всей электростанции. Но, если у вас большое количество фотоэлементов и они собраны в несколько линий, лучшу на каждую их них поставить такой преобразователь.

Почему так?

Дело в том что нестабильная работа одной линии, например она расположена не на солнечной стороне, будет негативно сказываться на работе инвертора и его КПД будет в целом ниже

Если важно получить максимальную эффективность электростанции, такой вариант не подходит

Альтернативный вариант, это инвертор на несколько независимых MMP входов. Их может быть 2-4 и стоят такие модели значительно дороже.

Простой самодельный инвертор напряжения 12-220В на двух транзисторах

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр – 35 мм, высота – 20мм. Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше. Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата – переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 – 0.54 Ампера.

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах. А чаще всего у радиолюбителя запасы радиодеталей ограничены. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит – проверял лично.

Самодельный преобразователь напряжения.
Часто задаваемые вопросы

Как рекомендуемый ток заряда до 0,3C влияет на пластины батарей?
У обычной свинцово-кислотной батареи при токах заряда 0,25-0,3С будет происходить ускоренная реакция выделения водорода, что приведет к высыханию и набуханию батареи. У батарей серии Carbon в следствие емкостного эффекта и увеличения числа пластин, большие токи будут равномерно распределены по пластинам, что предотвратит негативные реакции по расщеплению воды в составе электролита.

Почему не работает преобразователь напряжения?
Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных). Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам.

Какие трудности могут возникнуть при ремонте преобразователя напряжения?
Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.

Моно или поликристалл?

Как отличить монокристаллическую панель от поликристаллической? Визуально поли имеет синеватый оттенок, моно – однородного темного цвета.

Какие из них лучше?

Ошибка №16
Однозначно монокристаллические. Нет, поликристаллические.

На самом деле большой разницы между ними нет. Есть адепты как одной, так и другой технологии.

Давайте сначала рассмотрим время работы и степень деградации. У одинаковых по качеству моно и поликристаллов самые большие потери мощности наблюдаются в первый год работы.

У поли это 2%, у моно – 3%. В последующие года они деградируют на 0,67% и 0,73% соответственно.

Как видите цифры не такие огромные, чтобы говорить о какой-то существенной разнице.

Ошибка №17
У моно КПД больше, значит они лучше.

Условно 100 ваттная моно-панель с КПД 22% не будет отдавать больше, чем такая же поли-панель с КПД 18%

И та и другая при равных условиях выдадут в сеть одинаковые 100Вт. Отличие будет заключаться только в занимаемой площади.

Моно по габаритам на 3-5% меньше. Визуально это даже незаметно.

Эффективность или КПД вы можете посчитать самостоятельно. Просто разделите мощность на длину и ширину панели.

Кстати, таким нехитрым способом можно проверить производителя. Не наврал ли он в технических параметрах.

То же самое касается и якобы лучшей выработки эл.энергии в пасмурную погоду у поликристаллов.

Ошибка №18
Здесь все зависит не от типа кристалла, а от природы кремния.

Там, где он более качественный, там и выработка будет чуть больше. Поэтому у кого-то моно работают лучше, у кого-то поли.

Зарубежные

Наиболее известны преобразователи французской разработки — фирмы Schneider Electric, которые славятся эксплуатационными параметрами, дающими возможность применения в районах с различным климатом. Их корпус защищен от коррозии специальным покрытием.

Conext от Schneider Electric

Их разработали для повышения эффективности батарей, устанавливаемых на крыши зданий. Эксплуатировать их можно даже в сложнейших климатических условиях. КПД достигает 97,5%, мощность находится в широком диапазоне — 3-20 кВт.

Ценовой диапазон цены- 86900-327300 рублей.

Конструкция

В ней нет электромеханических конденсаторов, что резко увеличивает надежность устройств и повышает срок эксплуатации. Даже с предельной нагрузкой устройство выдает КПД 97,5 процента. У некоторых моделей отсутствует распределительный блок, следовательно, не требуется монтаж электрощита.

Из огромного ассортимента устройств с мощностью 3-20 кВт каждый выберет наиболее подходящую модель.

Гибридный инвертор: оценка возможностей

Использование возобновляемой энергии солнца в комбинации с централизованным электроснабжением дает ряд преимуществ. Нормальное функционирование гелиосистемы невозможно без одного из ключевых элементов – инвертора.

Инвертор гелиосистемы – устройство для конвертации постоянного тока (DC), поступающего от фотоэлектрических панелей, в переменную электроэнергию. Именно на токе напряжением 220 В работает бытовая техника. Без инвертора выработка энергии бессмысленна.

Провести оценку возможностей гибридной модели лучше в сравнении с особенностями работы его ближайших конкурентов – автономных и сетевых «конвекторов».

Сетевой инвертор. Устройство работает на нагрузки общей электросети. Выход от преобразователя подсоединен к потребителям электроэнергии, сети АС. Схема отличается простотой, но имеет несколько ограничений:

работоспособность при доступности переменного тока в сети;
напряжение электросети должно быть относительно стабильным и соответствовать рабочему диапазону преобразователя.

Разновидность востребована в частных домах с действующим «зеленым» тарифом на электрификацию.

Днем при минимальном энергопотреблении, выработанный ток поступает в сеть по «зеленым» расценкам, с вечера до утра здание «подпитывается» от централизованного снабжения электричеством

Автономный инвертор. Прибор запитывается от аккумулятора, который получает заряд от солнечных панелей через МРРТ-контроллер. В системе используются батареи разных типов, в том числе высокотехнологичные литиевые аккумуляторы.

При максимальном «наполнении» аккумулирующего устройства излишек электроэнергии передается на вход инвертора, выход которого подсоединен с конечными потребителями АС. В случае недостатка солнечной активности энергия берется из аккумуляторных батарей и проходит «конвертацию» через инвертор напряжения.

Особенности работы автономной установки:

возможность независимой работы при отсутствии сетевого переменного тока;
некоторые модели поддерживают режим функционирования по «зеленому» тарифу;
КПД установок – 90-93%.

Для обеспечения абсолютной автономности объекта требуется точный расчет мощности гелиопанелей и достаточная энергоемкость аккумулятора.

Вариант независимого использования инвертора без включения в систему централизованного сетевого подключения. Автономный преобразователь востребован в местности с полным отсутствием или низким качеством подачи электричества

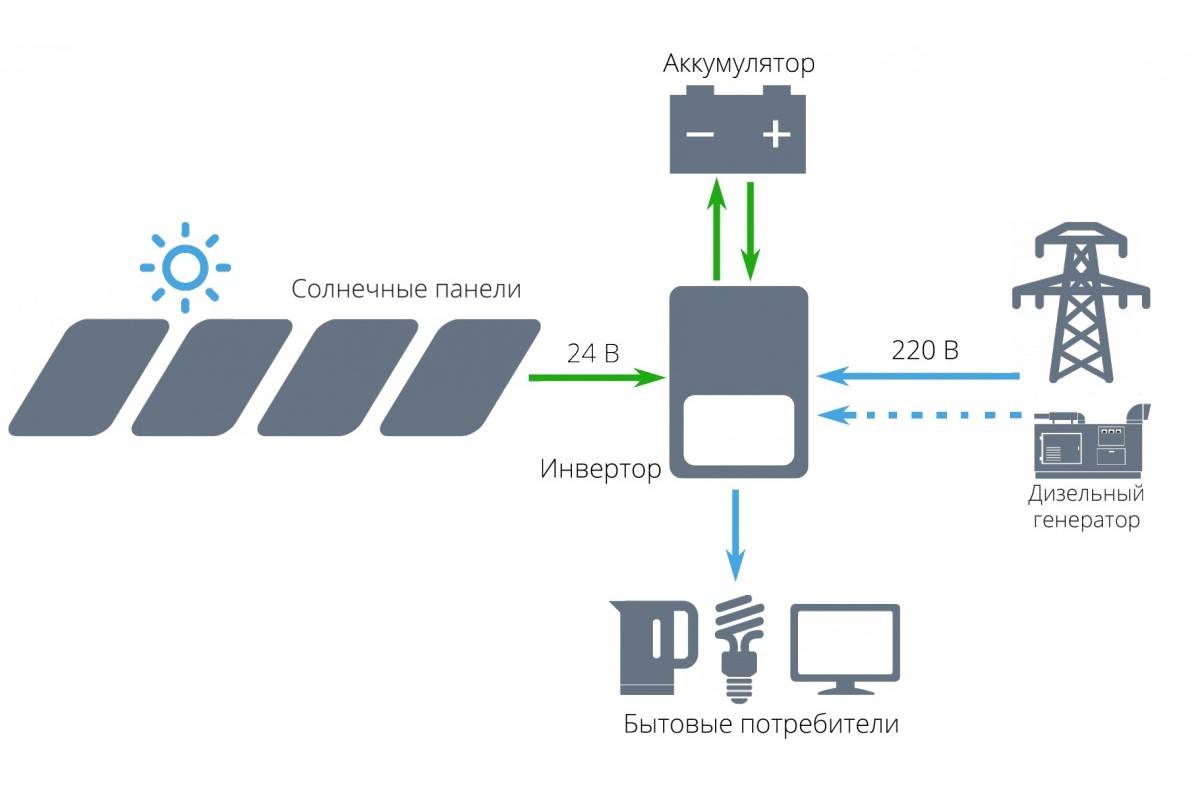

Гибридный инвертор. Модель отличается от выше описанных устройств особой «архитектурой» изготовления. Внутри предусмотрена особая электросхема, позволяющая в режиме преобразователя параллельно функционировать с источником тока (сетью, генератором).

Одновременно идет питание нагрузки от центральной сети и солнечных батарей, при этом функция приоритета отведена поставщику постоянного тока.

Гибридный преобразователь позволяет максимально эффективно потреблять энергию солнца, не переключаясь с сети электроснабжения от центральной станции или генератора

Конкурентные преимущества заложены в многофункциональности инверторов гибридного типа:

Сеть – своего рода вместительный аккумулятор с КПД в 100%. Все излишки, выработанные фотоэлектрическими пластинами можно перенаправить в центральную сеть по «зеленому» тарифу.
Обеспечение бесперебойного питания. При отключении основного электропитания система перестраивается в автономный режим, защищая всех потребителей от «скачков» напряжения.
Повышение лимита мощности сети при пиковых нагрузках за счет добавления энергии от аккумуляторно-инверторного комплекса.

При спаде потребления гелиокомплекс переход в режим зарядки и через время вновь готов к использованию. Функция удвоенной мощности может обозначаться: Smart Boots, Power Shaving, Grid support.

Добавление мощности происходит по следующим принципам:

если используемая мощность ниже предельного сетевого потребления, то кроме питания нагрузки осуществляется заряд аккумулирующей батареи;
в отсутствии напряжения в сети расходуется электроэнергия, полученная от аккумулятора и преобразованная инвертором;
если нагрузка превышает граничное значение мощности сети, то недостаток восполняется аккумулированной электроэнергией от солнечной батареи.

Перечисленные режимы работы способны поддерживать гибридные модели с зарядным устройством.

Некоторые многофункциональные инверторы рассчитаны на одновременное подключение нескольких линий переменного тока для автоматического ввода резерва. Высокотехничные модели самостоятельно регулируют заряд аккумулятора

Обзор моделей

Конструктивные отличия инверторов напрямую определяются типом, к которому они относятся. Сетевые инверторы для систем солнечного энергоснабжения без применения дополнительных аккумуляторов, оснащаются регуляторами отбора максимальной мощности и специальными устройствами для контроля мощности солнечных батарей.

Такие схемотехнические решения позволяют инвертору включаться автоматически в тот момент, когда мощность солнечных батарей достаточна для генерирования переменного тока. Кроме того сетевые инверторы оснащаются стандартными электрическими розетками для подключения различных устройств.

Автономные инверторы конструктивно отличаются от сетевых наличием устройств, которые обеспечивают зарядку аккумуляторных батарей. Кроме того, их оснащают целым рядом конструктивных узлов, защищающих аккумуляторы от перезаряда, неправильной полярности аккумуляторов и недозаряда.

Существует огромное количество моделей инверторов для солнечных батарей, которые выпускаются во многих странах мира.

Рассмотрим некоторые из числа тех, что присутствуют на рынке России:

Сетевые инверторы Conext компании Schneider Electric

Эти инверторы разработаны с целью повышения эффективности использования солнечных батарей, устанавливаемых на крышах частных и многоквартирных жилых домов. Они выдержали испытания на надежность MEOST (Multiple Environmental over Stressed Testing) и могут эксплуатироваться в самых тяжелых климатических условиях.

ПД инверторов Conext составляет 97,5% даже при пиковых нагрузках. Линейка инверторов, присутствующих на рынке обеспечивает функционирование солнечных энергоустановок мощностью от 3 до 20 кВт.

Инверторы российского производства (МАП “Энергия”)

Ассортимент российского производителя очень широк и представлен инверторами мощностью от 800 Вт до 1,2 кВт.

Существует несколько серий инверторов:

МАП SIN– инверторы с чистым синусом, ценовой диапазон составляет 22700-130500 руб.;
МАП HYBRID – синусоидальные инверторы с возможностью подкачки дополнительной энергии от аккумуляторов, стоимостью от 29700 до 166500 руб.;
МАП HYBRID 3 фазы – инверторы с трехфазной конфигурацией.

Все инверторы МАП “Энергия” оснащены мощным зарядным устройством, позволяющим осуществлять зарядку любых типов аккумуляторов.

Китайская компания GoodWE

Продукция которой представлена сетевыми инверторами различной мощности. Компания отличается от остальных тем, что вместе с инверторами предоставляет программу для расчета сетевой системы на солнечных батареях, которая учитывает ориентацию солнечных батарей по углу их наклона, сторонам света и пр.

Кроме того, установив сетевой солнечный инвертор GoodWE, потенциальный потребитель получает возможность наблюдать за его работой с помощью планшетного компьютера или смартфона. Для этого необходимо установить специальное приложение, построенное на операционной системе Android. Также китайский производитель приятно удивляет невысокой ценой на свою продукцию.

Выбор инверторов для солнечных батарей

Существуют совмещенные конструкции контроллеров и инверторов, т. е. в одном корпусе собраны два устройства. Давно известно, что у совмещенных устройствах параметры хуже, чем у отдельно собранных. Это относится и к преобразователям, поэтому лучше выбирать отдельный инвертор с более высокими параметрами.

Потери в проводах зависят от их длины и величины постоянного напряжения. При выходной мощности солнечной системы более 1, 5 кВт напряжение со стороны солнечных панели и аккумуляторов должно быть 48 В. А длина соединяющих проводов не должна превышать 3 — х метров между солнечными панелями и инвертором. Мощность преобразователя в идеальном варианте должна быть равна сумме всех мощностей нагрузок.

Но на практике выбирают устройство по пиковой мощности. Пиковая мощность — это такая максимальная мощность устройства, при которой преобразователь работает несколько секунд на больших токах с сохранением своей работоспособности. Если в паспорте нет параметра пиковой мощности, значит, указанная мощность и есть пиковая.

Производительность инвертора в зависимости от загрузки солнечными батареями

Такие бытовые приборы как холодильники, стиральные машины, пылесосы и другие, имеют в момент запуска пусковые токи в 5 — 7 раз превосходящие номинальные токи. Поэтому пиковая мощность инвертора должно учитывать эти токи. Пиковая мощность превышает номинальную в 1,5 раз. Качество преобразователя можно определить по весу. Если устройство легкое, то его качество низкое, так как отсутствует тяжелый трансформатор.

По весу на 100 Ватт мощности приходится килограмм массы прибора. При мощности в 500 Вт инвертор весит 5 кГ. У хорошего качества приборов КПД 98%, с понижением этого параметра качество устройства ухудшается. Чтобы не переплатить за мощность инвертора для северных широт выбирают 90% мощности прибора от мощности солнечных панелей, на юге 120% из-за большой солнечной активности.

Помогла вам статья?

ДаНет

Устройство и принцип работы

Инверторы для гелиостанций — технические устройства, служащие для превращения накопленной в аккумуляторах электроэнергии в переменный ток, параметры которого соответствуют параметрам подключаемых к батареям устройств. Электростанция состоит из панелей, контроллера, аккумулятора и инвертора.

Сам инвертор конструктивно состоит из:

адаптера;
варикапа;
динисторов;
трансформатора (не обязательно);
вентилятора;
обкладки.

Некоторые модели оснащаются блоками-бесперебойниками. Задачей источника бесперебойного питания является отслеживание уровня напряжения за счет микроконтроллера. Если по каким-то причинам остановилась подача основного электричества, он дает команду к подключению резервных источников питания.

Работа гелиостанции предполагает подключение определенного количества бытовые приборы и электротехники, для работы которых требуется переменный ток напряжением 220-380 В. Солнечные лучи, попадая на поверхность панелей, преобразуются в электрический ток. Затем он поступает в контроллер, где происходит его заряд правильным током и напряжением, далее идет в аккумулятор, накапливается и сохраняется. Оттуда поступает в инвертор, преобразовывается в переменный ток и идет для осуществления хозяйственных нужд.

На электростанциях случаются аварийные ситуации, что приводит к отсутствию подачи постоянного тока. Засечет установки солнечных батарей можно не бояться остаться без света, т.к. не они прекратят подачу электричества в аккумуляторную батарею.

Несколько однофазных инверторов можно объединить в нескольких трехфазных установок на 380 В. При этом у них также увеличится мощность и расширятся возможности.

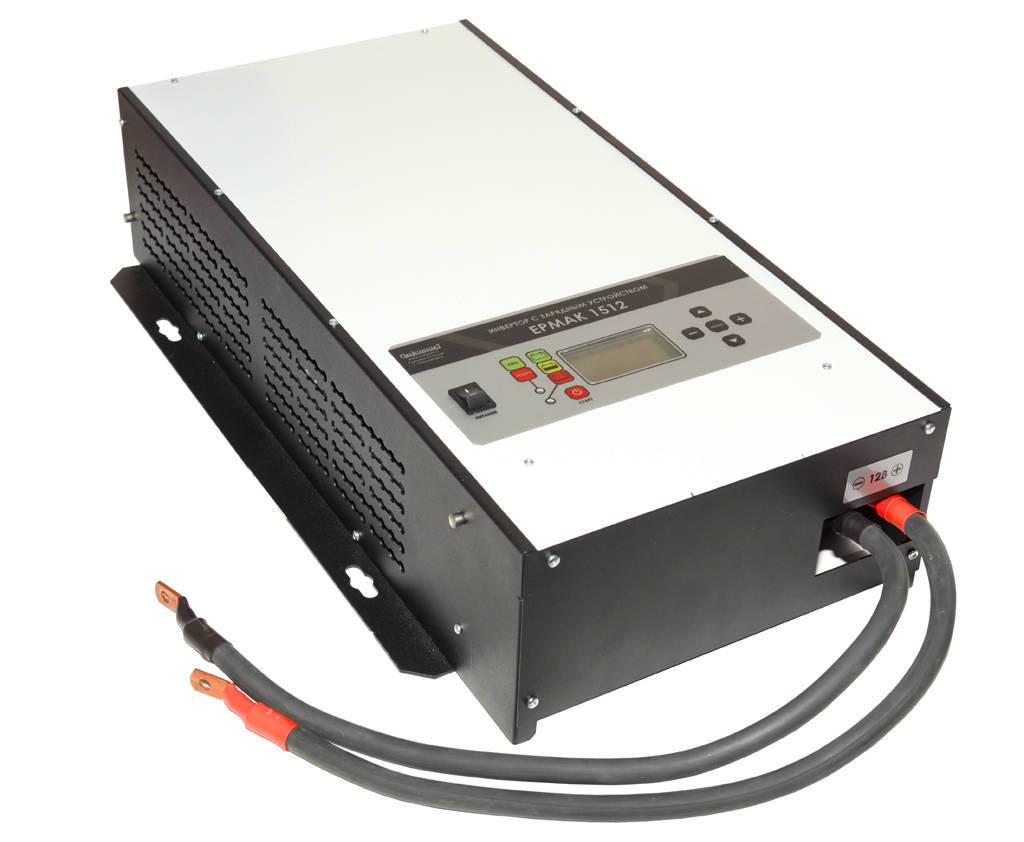

Как выглядит инвертор для солнечных батарей

Как у любого оборудования гелиостанции есть плюсы и минусы. Небольшого размера устройства можно размещать в местах, где нет централизованного электричества или брать с собой в походы для зарядки телефонов и другой техники. К тому же ток, получаемый от таких батарей, абсолютно бесплатный, даже, если они работают параллельно с общим электричеством.

Недостаток фотоэлектростанций в их большой стоимости, а окупятся они только через 10 лет. Для установки большого количества панелей придется пожертвовать дизайном крыши или стены, т.к. они занимают много места. Если электричество будет поступать только от солнечной электростанции, то придется мириться с его непостоянством. Мощность работы устройства зависит от погоды, а в зимнее время года часто бывает пасмурно.

Подключение инвертора к солнечной батарее

Инвертор является устройством, работающим в комплексе с другими элементами солнечной электростанции, которыми являются:

Солнечная панель – источник электрической энергии;
Аккумуляторная батарея – накопитель выработанной энергии;
Контроллер заряда – отвечает за состояние аккумуляторных батарей, контролирует режим их работы — «заряд-разряд»;
Провода и кабели – обеспечивают соединение всех устройств в единую электрическую цепь;
Несущие конструкции – обеспечивают надежное крепление монтируемого оборудования, некоторые устройства, позволяют регулировать положение солнечных панелей в пространстве, в соответствии с расположением солнца.

Подключение инвертора в схему работы электрической станции, зависит от типа устройства, т.е. способности работать по отношению к внешней электрической сети.

Подключение, в зависимости от типа инвертора, выполняется по следующей схеме, для:

Автономных («off grid») моделей.
Модели данного типа устанавливаются между нагрузкой и аккумулятором, зарядка которого также осуществляется через контакты инвертора. У некоторых моделей, как показано на рисунке, может быть предусмотрен отдельный вход для подключения к электрической сети переменного тока, для обеспечения зарядки аккумуляторов, в случае невозможности их заряда от солнечных батарей.
Сетевых («on grid») моделей.

Инверторы данного типа, включаются в электрическую цепь между солнечной батарей и элементами нагрузки и внешней электрической сетью. У данного типа устройств не предусмотрено подключение аккумуляторных батарей. В случаях, когда количество вырабатываемой электрической энергии превышает требуемые значения, излишки перераспределяются во внешнюю сеть.

Гибридных («hybrid») моделей.

Гибридный тип подобных устройств, предполагает установку инвертора между аккумуляторами, внешней сетью и нагрузкой одновременно.Использование инвертора, в схемах солнечных электростанций, позволяет осуществлять их работу в автоматическом режиме, что значительно упрощает их использование и расширяет сферу применения.
