Какие существуют виды источников электрического тока?

Источники электрического тока, изобретение электромашины

Источники питания 24 и 12 Вольт

Выработка электричества с помощью генераторов – основное направление в производстве электроэнергии. Механические источники поделились на два вида генераторов:

  • машины, вырабатывающие постоянный ток;
  • генераторы, производящие переменный ток.

Источники переменного тока и постоянного – это генераторы, которые превращают механическую энергию вращения в электрическую. Заявление Эмиля Ленца, русского учёного, в 1833 году послужило толчком для работ над созданием генераторов. Ленц объявил о возможной взаимности магнитоэлектрических явлений. Это означало, что двигатели постоянного и переменного тока могли не только вращаться при подаче напряжения соответствующей природы, но и при вращении начинать вырабатывать это напряжение.

Импульсные источники

Схемы с использованием входных трансформаторов напряжения сети получили название линейных. В импульсных источниках питания производится двойное преобразование — сначала переменное напряжение выпрямителем преобразуется в постоянное, затем вырабатывается переменное импульсное напряжение более высокой частоты, которое в выходном каскаде снова преобразуется в постоянное напряжение необходимого значения.

Генераторы импульсов вырабатывают непрерывную импульсную последовательность с частотой (15-60) кГц

Регулирование выходного напряжения осуществляется посредством широтно-импульсной модуляции (ШИМ), при которой уровень сигнала на выходе блока питания определяется шириной импульсов, вырабатываемых генератором и значением их скважности. Регулированные источники питания постоянного тока импульсного типа все чаще используются при создании аппаратуры различного назначения

Применение аккумуляторов

Применение аккумуляторов настолько широко, что даже сейчас, изучая данный урок, вы используете аккумуляторы. Они есть в наших телефонах, компьютерах, планшетах.

В большинстве видов транспорта также задействованы аккумуляторы. Двигатель машины не заведется, если аккумулятор под капотом будет разряжен. Аккумуляторы приводят в движение и строительную технику, и сельскохозяйственную, и даже самолеты. Современные электромобили в самой своей основе имеют мощный аккумулятор.

Аккумуляторы играют большую роль в аварийных ситуациях: они могут поддержать работу других электрических приборов достаточное время для устранения неполадок.

Трансформаторные БП

Классическим блоком питания является трансформаторный БП. В общем случае он состоит из понижающего трансформатора или автотрансформатора, у которого первичная обмотка рассчитана на сетевое напряжение. Затем устанавливается выпрямитель, преобразующий переменное напряжение в постоянное (пульсирующее однонаправленное). В большинстве случаев выпрямитель состоит из одного диода (однополупериодный выпрямитель) или четырёх диодов, образующих диодный мост (двухполупериодный выпрямитель). Иногда используются и другие схемы, например, в выпрямителях с удвоением напряжения. После выпрямителя устанавливается фильтр, сглаживающий колебания (пульсации). Обычно он представляет собой просто конденсатор большой ёмкости.

Также в схеме могут быть установлены фильтры высокочастотных помех, всплесков, защиты от КЗ, стабилизаторы напряжения и тока.

Габариты трансформатора

Существует формула, несложно выводимая из базовых законов электротехники (и даже уравнений Максвелла):

где n — число витков на 1 вольт (в левой части формулы стоит ЭДС одного витка, которая есть по уравнению Максвелла производная от магнитного потока, поток есть нечто в виде sin ( f * t ), в производной f выносится за скобку), f — частота переменного напряжения, S — площадь сечения магнитопровода, B — индукция магнитного поля в нем. Формула описывает амплитуду B, а не мгновенное значение.

Величина B на практике ограничена сверху возникновением гистерезиса в сердечнике, что приводит к потерям на перемагничивание и перегреву трансформатора.

Если принять, что f есть частота сети (50 Гц), то единственные два параметра, доступные для выбора при разработке трансформатора, есть S и n. На практике принята эвристика n = ( от 55 до 70 ) / S в см^2.

Увеличение S означает повышение габаритов и веса трансформатора. Если же идти по пути снижения S, то это означает повышение n, что в трансформаторе небольшого размера означает снижение сечения провода (иначе обмотка не поместится на сердечнике).

Увеличение n и снижение сечения означает сильное увеличение активного сопротивления обмотки. В маломощных трансформаторах, где ток через обмотку невелик, этим можно пренебречь, но с повышением мощности ток через обмотку растет и, при высоком сопротивлении обмотки, рассеивает на ней значительную тепловую мощность, что недопустимо.

Перечисленные выше соображения приводят к тому, что на частоте 50 Гц трансформатор большой (от десятков ватт) мощности может быть успешно реализован только как устройство большого габарита и веса (по пути повышения S и сечения провода со снижением n).

Потому в современных БП идут по другому пути, а именно по пути повышения f, т.е. переходу на импульсные блоки питания. Таковые блоки питания в разы легче (причем основная часть веса приходится на экранирующую клетку) и значительно меньше габаритами, чем классические. Кроме того, они не требовательны к входному напряжению и частоте.

Достоинства трансформаторных БП

  • Простота конструкции
  • Надёжность
  • Доступность элементной базы
  • Отсутствие создаваемых радиопомех (в отличие от импульсных, создающих помехи за счет гармонических составляющих)

Недостатки трансформаторных БП

  • Большой вес и габариты, особенно при большой мощности
  • Металлоёмкость
  • Компромисс между снижением КПД и стабильностью выходного напряжения: для обеспечения стабильного напряжения требуется стабилизатор, вносящий дополнительные потери.

Тепловые источники

К тепловым относят различные термоэлементы. Термоэлемент —  это прибор в котором, тепловая энергия, получаемая от нагревателя, превращается сначала во внутреннюю энергию вещества, а затем — в электрическую энергию.

Один из таких элементов называют термопарой (рис. 5). Термопара состоит из двух различных металлических проволок, спаянных вместе. Если нагреть место их соприкосновения, то на свободных концах проволочек можно обнаружить электрическое напряжение (ссылка).

Рис. 5. Две проволоки из различных металлов могут создавать ток в цепи при нагревании

Если свободные концы термопары присоединить к потребителю тока, то под действием тепловой энергии по замкнутой цепи побегут электроны, то есть, возникнет электрический ток.

Таким образом, эта незамысловатая конструкция преобразовывает внутреннюю энергию нагреваемых металлов в электрическую энергию.

В чем заключается принцип работы переменного тока

Английская аббревиатура АС (Alternating Current) обозначает ток, меняющий на временных отрезках свое направление и величину. Отрезок синусоиды «~» – его условная маркировка на приборах. Применяется также нанесение после этого значка и других характеристик.

Ниже приведен рисунок с главными характеристиками данного вида тока – номинальными показателями частоты и действующего напряжения.

Следует отметить особенности изменения на левом графике, выполненном для однофазного тока, величины и направления напряжения с осуществлением перехода на ноль за определенный промежуток времени Т. На одну треть периода выполняется смещение трех синусоид при трехфазном токе на другом графике.

О и «б» обозначены фазы. Любой из нас имеет представление о наличии в обычной розетке 220В. Но для многих будет открытием, что максимальное или именуемое по-другому амплитудным значение больше действующего на величину равную корню из двух и составляет 311 Вольт.

Очевидно, что в случае с током постоянного вида параметры направления и напряжения остаются неизменными, а вот для переменного наблюдается трансформация данных величин. На рисунке обратное направление – это область графика ниже нуля.

Переходим к частоте. Под этим понятием подразумевают отношение периодов (полных циклов) к условной единице временного отрезка . Данный показатель измеряется в Герцах. Стандартная европейская частота – 50, в США применяемый норматив – 60Г.

Эта ве6личина показывает количество изменений направления тока за одну секунду на противоположное и возвращение в исходное состояние.

Переменный ток присутствует при прямом и в розетках. По какой причине здесь отсутствует постоянный ток? Это сделано для того, чтобы получить возможность без особых потерь получать нужное напряжение в любом количестве способом применения трансформаторов. Эта методика остается лучшим способом передавать электроэнергию в промышленных масштабах на значительные расстояния с минимальными потерями.

Номинальное напряжение, которое подается мощными генераторами электростанций, на выходе составляет порядка 330 000-220 000 Вольт. На подстанции, расположенной в зоне потребления, происходит трансформация данной величины до показателей 10 000В с переходом в трехфазный вариант 380 Вольт. и на вашу квартиру попадает напряжение однофазного типа. Напряжение между нулем и фазой составит 220 В, а в щите между разными фазами подобный показатель равняется 380 Вольт.

Обозначение источников тока

Чтобы при выборе не возникало вопроса относительно того, какой тип источника тока представлен, используются специальные обозначения. В физике существуют точные графические изображения, которые позволяют идентифицировать тип применяемого источника:


Обозначения

На каждой схеме условных обозначений можно увидеть следующие параметры:

  • Общее обозначение источника тока и движущей силы ЭДС;
  • Графическое изображение без ЭДС;
  • Химический тип;
  • Батарея;
  • Постоянное напряжение;
  • Переменное напряжение;
  • Генератор.

Благодаря графическим идентификаторам на схеме электрической цепи всегда можно определить, какой именно тип используется в конкретной ситуации, и как правильно его обозначать. Существуют также международные обозначения, которые встречаются немного реже, обычно при реализации интернациональных проектов.

Химические источники тока

Категория: Бытовые товары

Химическими источниками тока называют устройства, в которых химическая энергия заложенных в них активных веществ преобразуется в электрическую энергию при протекании электрохимических реакций. Их используют для автономного питания малогабаритной радиоэлектронной аппаратуры, часов, мобильных телефонов, видеокамер и для местного освещения.

Химические источники тока подразделяются на первичные и вторичные.

Первичными химическими источниками тока являются гальванические элементы и батареи, предназначенные для разового непрерывного или прерывистого разряда.

Гальванический элемент представляет собой химический источник тока, состоящий из электродов с разным электрическим потенциалом и электролита, заключенных в один сосуд.

Гальваническая батарея — это химический источник тока, состоящий из двух или более гальванических элементов, соединенных между собой электрически.

  • Ко вторичным химическими источниками тока относятся аккумуляторы, предназначенные для многократного использования за счет перезарядки электрическим током.
  • По материалу электродов, химические источники тока подразделяются на марганцево-цинковые, ртутно-цинковые, литиево-ионные (Li-ion), медно-литиевые, никель-кадмиевые (Ni-Cd), никель-металло-гидридные (Ni-MH) и др.
  • По форме корпуса химические источники тока бывают цилиндрические, призматические и дисковые.
  • Основными параметрами химических источников тока являются: емкость, напряжение разомкнутой цепи, сохранность заряда.
  • Емкость химического источника тока представляет собой величину, соответствующую количеству электричества в ампер-часах (А-ч), которое химический источник тока может отдать при разряде от начального до конечного напряжения.

В процессе хранения, химические источники тока теряют энергию из-за протекания в них самопроизвольных процессов. В этом случае говорят о саморазряде химического источника тока. Время, в течение которого химический источник тока сохраняет свои параметры в установленных пределах при соблюдении условий хранения, называется сроком сохраняемости.

На каждом элементе и батарее должны быть указаны: условное обозначение изделия; товарный знак предприятия-изготовителя; дата изготовления (месяц и год); номинальное напряжение; гарантийный срок хранения.

Маркировка и наружные неметаллические покрытия элементов должны быть устойчивы к воздействию спирто-бензиновой смеси. Химические источники рекомендуется хранить в диапазоне температур от 10°С до минус 20°С.

Отличительные особенности

Из сказанного понимаем следующее:

  1. Физика под источником тока понимает агрегат, формирующий на выходе постоянный параметр. Практика часто предъявляет иные требования. Хотя чаще ток требуется постоянный.
  2. На схемах источник тока обозначают по-другому, нежели источник ЭДС. Круг с двумя галками. Иногда рядом стоит латинская литера I. Сие помогает решать согласно уравнениям Кирхгофа задачи нахождения условий элементов электрической цепи.
  3. Форма закона генерируемого тока определяется нуждами потребителя. Большинство бытовых приборов питается напряжением. Постоянство тока, особая форма не нужны, даже приносят вред. Мясорубка при заклинивании вала костью требует больше энергии. На это настроена регулирующая и защитная электроника.
  4. Мощность, отдаваемая идеальным источником, растет пропорционально активному сопротивлению нагрузки. В реальности видим некий лимит, выше которого параметры начнут отличаться от заданных.

Проще говоря, исторически с точки зрения практики удобнее постоянным поддерживать напряжение, не ток. Термин, рассматриваемый разделом, вызывает много затруднений у людей посторонних, далеких электронике, вполне сведущих в технике. Итак, источник тока – отвечает за поддержание нужной формы тока. Чаще требуется постоянный.

Величина тока послужит целям регулирования. Искрение коллекторного двигателя сопровождается возрастанием нагрузки. Растет потребляемый ток, цепи контроля повышают напряжение на обмотках с целью преодолеть возникший «кризис». Приводит к необходимости контроля величины тока. В мясорубках задачу решает цепь обратной связи, формирующая угол отсечки ключом входного напряжения.

Пытаясь сохранить постоянной разность потенциалов, приборы варьируют потребление тока. В результате запрашиваемая от подстанции мощность меняется, эффект приводит к проседанию вольтажа. Визуально наблюдаем медленным миганием лампочек накала (энергосберегающие несут в цоколе драйвер для поддержания постоянства напряжения). Аналогичным образом устройства показали бы проседание тока при неизменном напряжении.

Принцип действия

Подключаем трансформатор тока

Переменный – это ток, у которого величина и направление меняются во временном диапазоне. Основным принципом действия генераторов переменного тока является закон электромагнитной индукции – возникновение движения электронов в проводнике во время прохождения магнитного потока через его замкнутый контур.


Принцип действия генератора переменного (слева) и постоянного тока (справа)

Действие генераторов постоянного тока основано на законе Фарадея и проявлении ЭДС.

Когда к проводнику, имеющему внутри вращающийся постоянный магнит, подключить нагрузку, то по ней потечёт переменный ток. Это происходит из-за смены мест полюсов магнита. Для получения постоянного тока нужно эту нагрузку подключать с такой скоростью, с какой вращается магнит. Для этого предназначен в нём коллектор, который закрепляется на роторе и вращается с той же частотой. Постоянное напряжение с коллектора снимают графитные щётки. ЭДС падает до нуля, когда пластины коллектора переключаются, но не изменяет своей полярности, так как успевает подключиться к другому проводнику.

Принцип действия

Каждая маркировка источников тока определяет принцип его действия. В стандартной ситуации выработка энергии производится посредством взаимодействия составляющих частей, а именно:

  • Механический тип. В результате взаимодействия деталей механизма, возникает трение. Благодаря такому явлению, возникает статическое электричество, преобразуемое в ток.
  • Механические конструкции работают посредством образования последовательно движущихся заряженных частиц. Явление возникает благодаря взаимодействию химического элемента с электролитом. Заряженные частицы покидают структуру кристаллической решётки металла, входя в состав проводящей жидкости.
  • Солнечные батареи (световые источники) работают за счет выбивания заряженных частиц из диэлектрической (кремниевой) основы под воздействием светового потока. Благодаря этому возникает постоянное напряжение.
  • Тепловые. Как правило, это 2 последовательно соединенных металлических основания. Одна часть нагревается, а вторая остается охлажденной. При изменении температурного режима возникает разница температур, в результате чего происходит движение заряженных частиц.

Вам это будет интересно Соединение проводников

Важно! Любое изменение в строении вещества может привести к необратимым последствиям, которые проявятся при работе устройства

Фотоэлектрические источники

Атомы некоторых веществ под действием видимого света способны терять электроны. Например, селен, кремний, оксиды цинка, меди, висмута. На основе этих и, некоторых других веществ создают источники, генерирующие электрический ток под действием (рис. 6) света.

Эти источники используют фотоэлектрический эффект (сокращенно — фотоэффект) (ссылка). В них энергия света преобразуется в электрическую.

Существует два вида фотоэффекта – внутренний, который используется в полупроводниках (ссылка) и внешний, используемый в вакуумных фотоэлементах на основе различных металлов.

Вакуумные фотоэлементы

В вакуумном фотоэлементе свет попадает на пластинку металла и выбивает электроны с ее поверхности. Такую пластинку называют катодом.

Выбитые электроны улавливаются другим электродом. Его называют анодом и обычно выполняют в виде металлической сетки.

Оба электрода находятся в стеклянном баллоне из которого удалили воздух. Дело в том, что молекулы воздуха могли бы помешать движению электронов, вылетевших из пластинки. Чтобы этого не происходило, воздух из баллона откачивают (рис. 7).

Таким образом, под воздействием света между катодом и анодом в вакууме возникает поток заряженных частиц. Они движутся направлено от катода к аноду. Значит, в фотоэлементе под действием света возникает электрический ток. Так световая энергия переходит в электрическую.

Солнечные батареи

Еще одним источником тока, в котором ток возникает за счет световой энергии, являются, так называемые, солнечные батареи. Их изготавливают из полупроводниковых пластин (рис. 8).

Падающий свет из полупроводника электроны не выбивает. А вызывает переход электронов в такое состояние, в котором у них появляется дополнительная энергия и они могут свободно передвигаться по полупроводнику, создавая электрический ток.

Превращение энергии излучения в электрическую

Рассмотрим еще одно интересное превращение энергий. Возьмем пластину из кремния (или оксида меди, селена). Направим на нее включенную лампу (рисунок 6).

Рисунок 6. Превращение энергии излучения в электрическую

Опять мы увидим, что по проводнику течет ток. При этом у пластины происходит потеря отрицательного электрического заряда, она теряет электроны.

Так энергия излучения (свет от лампы) переходит в электрическую. Это явление называется фотоэффектом, а такой источник тока — фотоэлементом.

Термоэлементы и фотоэлементы вы более подробно изучите в старших классах.

{"questions":,"answer":}}}]}

Химические источники

Получение положительных и отрицательно заряженных частиц в химических источниках постоянного тока осуществляется за счет химических реакций. По классификации химических источников они делятся на 3 группы:

  • гальванические элементы, являющиеся первичными источниками ;
  • электрические аккумуляторные батареи (АКБ), или вторичные ХИТ;

*ХИТ – химические источники тока.

Гальванические элементы используют принцип действия, основанный на взаимодействии двух металлов через среду электролита. Вид и характеристики ХИТ зависят от выбранной пары металлов и состава электролита. Два металлических электрода источника тока по аналогии с прибором односторонней проводимости получили название анода (“+”) и катода (“-“).

Материалом для изготовления анода могут служить свинец, цинк, кадмий и другие. Катод изготавливают из оксида свинца, графита, оксида марганца, гидрооксида никеля. По составу электролита гальванические элементы разделяются на 3 вида:

  • солевые или “сухие”;
  • щелочные;
  • литиевые.

В элементах первых двух видов графито-марганцевый стержень (катод) помещен по оси цинкового цилиндрического стаканчика (анода). Свободное пространство между ними заполнено пастой на основе хлорида аммония (солевые) или гидрооксида калия (щелочные).

В литиевых элементах цинковый анод заменен щелочным литием, что привело к значительному увеличению продолжительности работы. Материал катода в них определяет выходное напряжение батарейки (1,5-3,7) В. Первичные ХИТ являются источниками одноразового действия. Его реагенты, расходующиеся в процессе работы, не подлежат восстановлению.

Аккумуляторы представляют собой устройства, в которых производится преобразование электрической энергии внешнего источника тока в химическую энергию при заряде и ее накопление. В процессе работы (разряд) происходит обратное преобразование – химическая энергия служит источником постоянного электрического тока.

К основным видам аккумуляторов относятся:

  • свинцово-кислотные;
  • никель-кадмиевые щелочные;
  • литий-ионные.

Для создания химических процессов набор пластин помещен в раствор электролита. В АКБ, созданных по современным технологиям, раствор представляет собой не жидкость, а гелиевый состав (GEL) или сотовые сепараторы, пропитанные электролитом и помещенные между свинцовыми пластинами (AGM).

Свинцово-кислотные и никель-кадмиевые щелочные аккумуляторы для работы в качестве источников постоянного тока для запуска двигателей автомобилей собирают из набора отдельных аккумуляторных элементов (“банок”). Каждая “банка” обеспечивает на своих клеммах напряжение 2,1 В. Соединенные последовательно 6 элементов и помещенные в ударопрочный корпус, имеют на выходных клеммах аккумулятора необходимые для запуска двигателя 12 В.

В литий-ионных аккумуляторах носителями электрического тока служат ионы лития. Они образуются на катоде, изготовленному из соли лития. Анод может быть изготовлен из графита или оксидов кобальта. Напряжение постоянного тока на выходе аккумулятора может варьироваться в пределах (3,0-4,2) В в зависимости от используемых материалов. Эти аккумуляторы имеют низкое значение тока саморазряда и допускают большое количество циклов заряд/разряд. Благодаря этому все современные гаджеты используют аккумуляторы этого вида.

Электрические аккумуляторы

Это источник постоянного тока многоразового использования, который действует не постоянно, а до следующего заряда. Они по своей химической природе подразделяются на типы:

  • свинцово-кислотные;
  • литий-ионные (литиевые);
  • никель-кадмиевые;
  • никелево-железные.

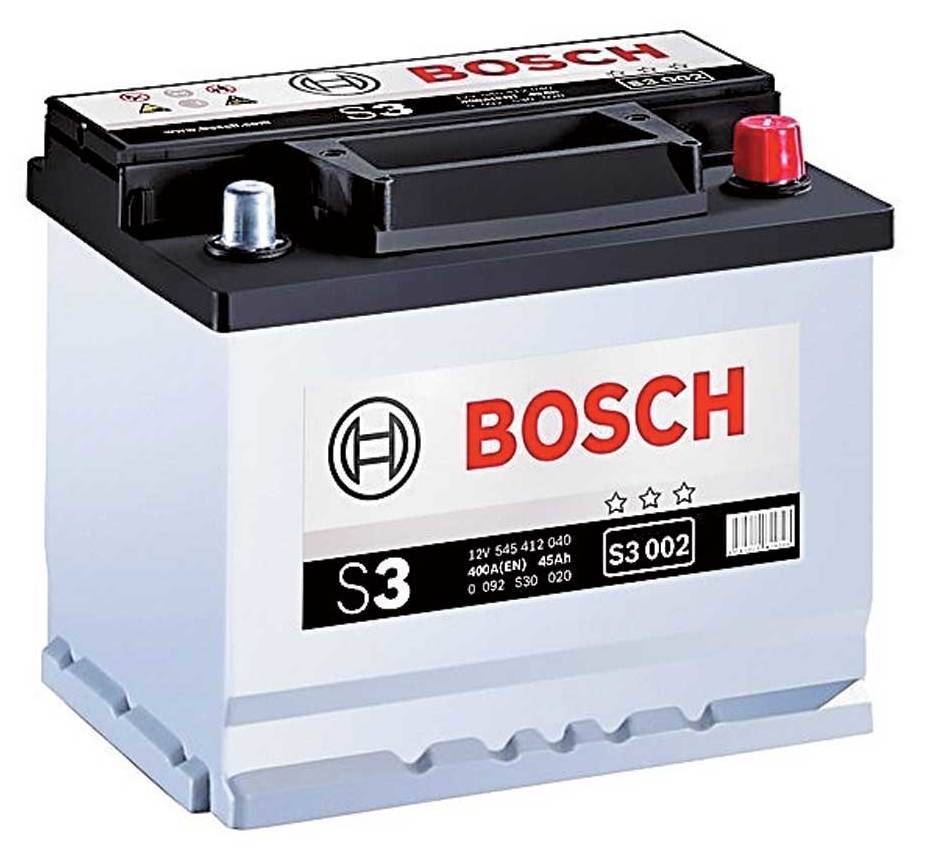

Свинцово-кислотные модели применяются в автомобилях, источниках бесперебойного питания, транспорте, промышленности, в отрасли связи и телекоммуникаций.

Литий-ионные батареи нашли широкое применение в мобильной связи, электроинструментах, системах телекоммуникаций, а также автономном и аварийном электроснабжении. Вот только небольшой перечень спектра их составов:

  • литий-титанатовый;
  • тионилхлоридный;
  • литий-кобальтовый;
  • литий-марганцевый;
  • литий-фосфат железный;
  • литий-полимерный;
  • литий-диоксид серный;
  • литий-диоксид марганцевый.


Литий-ионные источники тока


Никель-кадмиевые аккумуляторы

Никелево-железные щелочные – очень надёжный тип источника. Пагубные для свинцово-кислотных батарей глубокие разряды, частые недозаряды не выводят их из строя. Они используются в тяговых транспортных цепях, в цепях резервного питания.


Тяговый никель-железный аккумулятор

Марганцово-цинковые, воздушные марганцово-цинковые и ртутно-цинковые элементы.

Наибольшее распространение получили сухие марганцово-цинковые элементы. Их выпускают в двух модификациях: стаканчиковые и галетные. Положительным электродом марганцово-цинковых элементов является агломерат, состоящий из смеси двуокиси марганца Мп02 и графита, пропитанных раствором нашатыря, а отрицательным – металлический цинк Zn. В качестве электролита используют раствор хлористого аммония NH4CI в виде пасты.
Такая конструкция галетного марганцово-цинкового элемента (рис. 201) удобна для последовательного соединения элементов, получения более высоких напряжений. Для этого элементы накладывают друг на друга таким образом, чтобы выступ положительного электрода одного элемента плотно соприкасался с верхним токопроводящим слоем следующего элемента. Промышленность выпускает сухие элементы марганцово-цинковой системы трех типов, которые могут работать при различных температурах окружающей среды: летние — от +17 до  60 °С; холодостойкие — от —40 до +40 °С; универсальные — от —40 до +60 °С.

Рис. 201. Галетный элемент:
1 — положительный электрод из агломератной массы; 2 — тонкая бумажная прокладка; 3 — картонная диафрагма с электролитом; 4 — электрод; 5— токопроводящий слой; 6 — чехол; 7 — выступ

Рис. 202. Марганцовоцинковый элемент с солевым электролитом

В сухих воздушномарганцовоцинковых элементах в состав агломерата. кроме перекиси марганца и графита, добавляют активированный уголь, который способен адсорбировать (поглощать) из воздуха кислород. Поэтому в этих элементах деполяризация происходит интенсивнее. Газовая камера воздушномарганцовоцинковых элементов сообщается с наружным воздухом через специальное отверстие. У неработающих элементов эти отверстия должны быть закрыты пробками, что предохраняет агломерат от высыхания. Во время работы пробки следует открыть.
Рис. 203. Общий вид герметичных марганцово-цинковых элементов с щелочным электролитом типов МЦ-4К (а), МЦ-3К (б), MЦ-2K (в), МЦ-1К (г)
В марганцово-цинковом элементе (рис 202) с солевым электролитом в качестве положительного электрода использован агломерат из двуокиси марганца и углеродистых материалов, напрессованных на угольный стержень 5. Отрицательный электрод 6 выполнен из цинка и имеет форму стакана. Картонная шайба 7 служит для изоляции электродов. Носителем электролита является диафрагма 4 из кабельной бумаги, пропитанной солевым электролитом и нанесенным на нее тонким слоем насты. Элемент заливают изоляционной смесью 2. Для подключения внешней цепи на угольный электрод насажен металлический колпачок 1. При изготовлении таких элементов применяют новую технологию, позволяющую увеличить рабочую поверхность положительного электрода и улучшить электрические характеристики без увеличения габаритных размеров.
Положительным электродом у герметичных марганцово-цинковых элементов с щелочным электролитом (рис 203) служит смесь двуокиси марганца с графитом, а отрицательным – амальгамированный порошкообразный цинк Между электродами имеется сепаратор, состоящий из нескольких слоев высокопористого картона, пропитанного раствором едкого калия, насыщенным цинком. Применение щелочного электролита в элементах повышает коэффициент использования двуокиси марганца и уменьшает поляризацию электродов
Рис. 204. Конструкция ртутно-цинкового элемента:
1 —  крышки, 2  —  отрицательный электрод (цинковые опилки), 3 —  корпус, 4 — положительный электрод, 5  — резиновое кольцо; 6  — сепаратор на фильтровальной бумаги,     7  — диафрагма из фильтровальной бумаги

Конструкции ртутно-цинкового элемента (рис. 204) аналогична конструкции марганцово-цинковых элементов с щелочным электролитом. Активная масса положительного электрода состоит из смеси красной окиси ртути и графита, отрицательного электрода — из амальгамированного цинкового порошка, содержащего 5- 10% металлической ртути
В качестве электролита используют раствор едкого кали плотностью 1,4 г/см, насыщенный окисью цинка В основном электролит заключен в порах электродов и сепаратора из фильтровальной бумаги Э д. с ртутно-цинковых элементов (РЦ53, РЦ55, РЦ53Х и др.) равна 1.36 В и мало меняется в процессе разряда, разрядный ток от 0,1 до 300 мА. Недостатками ртутно-цинковых элементов являются высокая стоимость и плохая работоспособность при отрицательной температуре.

  • << Назад

  • Вперёд >>

Конструкция

Конструкция элемента влияет на принцип его работы. Каждый источник, который выдает электрический ток, имеет определенную конструкцию:

Самый простой бытовой аккумулятор включает в себя металлический корпус, внутри которого используется щелочная среда. Дополнительными элементами являются свинцовые пластины, на которых накапливаются катоды и аноды.

Аккумулятор

Обычная бытовая батарейка с входящим в её состав сухим элементом имеет металлический корпус, в который помещен стержень-накопитель катодов. Всё прочее пространство заполнено солевым электролитом.

Батарейка

Генератор переменного тока – это устройство, состоящее из трещоток или металлической рамки.

Механический принцип устройства

Тепловой источник тока, который уже включен в цепь. Это обычная рамка, установленная на подставке из диэлектрика. Обычно, конструкция подключена к измерительному прибору, типа амперметра. Источник тепла – это пламя или внешний электрический импульс.

Тепловое устройствоВажно! Подобная конструкция помогает точно понять, как образуется энергия, которая впоследствии преобразуется в ток. Каждый вариант строения обычно заключен в специальный корпус из диэлектрического материала

Законы, действующие в электрических цепях


На схемах направление токов указывают стрелками. Для расчета нужно принять направления для напряжений, токов, ЭДС. При расчетах в электротехнике используют следующие основные законы:

  1. Закон Ома для прямолинейного участка цепи, который определяет связь между электродвижущей силой, напряжением источника с протекающей в проводнике силой тока и сопротивлением самого проводника.
  2. Чтобы найти все токи и напряжения, используют правила Кирхгофа, которые действуют между токами и напряжениями любого участка электрической цепи.
  3. Закон Джоуля–Ленца дает количественную оценку теплового действия электрического тока.

В цепях постоянного тока направление действия электродвижущей силы указывают от отрицательного потенциала к положительному. За направление принимают движение положительных зарядов. При этом стрелка направлена от большего потенциала к меньшему. Напряжение всегда направлено в ту сторону, что и ток.

В синусоидальных цепях ЭДС, напряжение и ток обозначают, используя полупериод тока, при этом он не изменяет свое направление. Чтобы подчеркнуть разницу потенциалов, их обозначают знаками «+» и «–».

Источники и признаки постоянного тока

Движение зарядов в электрической цепи обеспечивают источники тока. Для постоянного тока источниками могут быть:

  • батарейки или аккумуляторы;
  • генераторы постоянного тока;
  • преобразователи и выпрямители импульсов переменного тока.

Основные химические источники электроэнергии

Гальванические элементы вырабатывают постоянный ток в результате электрохимической реакции.

Машины постоянного тока производят его с помощью электромагнитной индукции и выпрямляют в обмотках коллектора.

Схемы преобразователей и полупроводниковые выпрямители на транзисторах или высоковольтных диодах так же могут выдавать ток, характеристики которого не меняются во времени. Преобразователи могут регулировать частоту и напряжение, оставляя неизменным ток.

По каким признакам определяют наличие тока, если нет измерительных приборов? Это можно выяснить по его воздействию на проводник. Такие действия можно разделить на три вида:

  • магнитные;
  • химические;
  • тепловые.

Если через проводник, из которого выполнена обмотка катушки, пропустить электроток, то катушка станет притягивать металлические элементы. На этом принципе работают большие электромагниты, задействованные при погрузке металла в морских портах.

Химическое действие, по которому можно судить о наличии тока, – это процесс электролиза. При нём на электродах, подключенных к источнику, начинает оседать вещество. Эти процессы используются в гальваностегии или гальванопластики.

При подключении к двухполюснику проводника с высоким сопротивлением электрическому току он начинает нагреваться и отдавать тепло. Например, чтобы электроны двигались через нихромовую спираль, совершается работа с выделением тепла. Это свойство проводника используется при изготовлении нагревательных приборов.

Важно! Источник тока отличается от источника напряжения тем, что первый отдаёт одинаковый ток, независимо от сопротивления нагрузки, второй –снабжает потребителя напряжением, которое не изменяется при любой нагрузке. Квартирная розетка 220 В – источник напряжения, сварочный аппарат – токовый ресурс

Источники электрического тока

Электрическое поле создается и поддерживается источниками электрического тока.

Они могут быть самыми разными. Но объединяет их одно: в них разделяются положительно и отрицательно заряженные частицы.

При таком разделении у источников тока образуются два полюса. На одном скапливаются положительные заряды, а на другом — отрицательные. Создается электрическое поле.

В итоге, один полюс источника тока всегда будет заряжен положительно, а другой — отрицательно.

К этим полюсам с помощью специальных клемм или зажимов и подсоединяется проводник. Под действием электрического поля источника тока свободные заряженные частицы в проводнике приходят в движение. Так и возникает электрический ток.

Используя простой набор предметов, вы можете самостоятельно создать источник электрического тока. Пусть и слабый, но все же. Например, для этого сгодится даже обычный лимон (рисунок 2).

Рисунок 2. Источник тока из лимона

Для этого нам понадобятся два стержня: железный и медный. Воткнем их в лимон и соединим проводником. В нем возникнет электрический ток.

Это означает, что сок лимона вступает в химические связи с пластинами, провоцируя разделение зарядов. Подключив к этой системе прибор для измерения характеристик тока, мы только удостоверимся, что создали источник тока из подручных материалов.

{"questions":,"explanations":,"answer":}}}]}

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
