Наматываем катушку
Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.
Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.
На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.
Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.
Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.
Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.
Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.
Выбор материала
Для изготовления лопастей используются различные материалы, главными требованиями, предъявляемые к ним, являются следующие:
- Прочность – способность выдерживать постоянные нагрузки, обусловленные воздействием ветровых потоков;
- Малый вес – увеличивает срок службы узлов и механизмов аппарата (подшипники, растяжки и т.д.);
- Стойкость по отношению к атмосферным явлениям (осадки, солнечный свет, температура окружающего воздуха).
Всем, выше перечисленными требованиям, соответствуют: стекловолокно, композитные материалы, пластик и легкие металлы (алюминий, титан и прочие).
Выбор материала осуществляет производитель, в соответствии с экономической целесообразностью, наличием материала на соответствующем рынке, а также трудоемкости его обработки в процессе выполнения работ.
Ограничения по работе установки
На ветряки, собранные своими руками, действует ряд ограничений, касающихся:
Длина столба должна иметь определенную высоту и не превышать его. В среднем эти показатели варьируются в пределах 15 метров.
Массивные конструкции также предлог взысканий, так как они могут давать большую затененность.
Повышенная шумовая завеса постоянного действия с влиянием на человеческий организм. Инфразвук определенной частоты негативно влияет на здоровье, причем животные к этому более чувствительны. Поэтому прежде чем сделать ветряную электростанцию своими руками, необходимо проконсультироваться у специалистов, как можно снизить уровень шума, и получить разрешение по санитарным нормам.
Как и любой электрический прибор, ветрогенератор создает собственное электромагнитное поле, которое воздействует на открытые источники вблизи. Это работа радио и телевизоров, телефонов и кардиостимуляторов.
Со стороны экологов и природоохранных служб также могут возникнуть серьезные вопросы и опасения по работе устройства. Так как это может влиять на геомагнитные линии и перелеты птиц. А достаточная высота является механическим препятствием на пути.
Как показывает практика и опыт, необходимо собрать как можно больше официальной, правовой документации на установку и использование самодельного устройства.
Что брать во внимание, приступая к созданию лопасти для ветряного генератора?
Чем больше длина лопастей, тем медленней они вращаются, но при этом требуют для запуска ветра меньшей силы. Естественно, что и ветровое колесо будет вращаться небыстро.
Ветряное колесо легче запускается с большим количеством лопастей, их количество влияет на отзывчивость под воздействием потоков ветра. При этом понижается скорость вращения и мощность ветрогенератора. По этой причине не делают подобные устройства с 5-6 лопастями.
Шумность работы ветроколеса зависит от его диаметра и скорости вращения
Этот фактор требуется брать во внимание при подборе лопастей ветрогенератора, который планируется смонтировать не далеко от населенного пункта.
Чем выше будет расположено ветроколесо генератора тока, тем больше электрической энергии можно будет получить от него. Оптимальная высота в пределах от 6 до 15 метров
По этой причине ветроколеса домашних генераторов монтируются на крышах домов либо на высоком прочном шесте.
Виды ветрогенераторов
Они классифицируются по особенностям технического исполнения, что сказывается на функционале и возможностях.
Вертикальные
В зависимости от того, какой тип ротора и лопастей используется, вертикальные ветрогенераторы могут быть ортогональными, подвида савониуса, многолопастными (здесь присутствует направляющий механизм), дарье, геликойдными. Главным преимуществом устройств является тот факт, что их не нужно корректировать относительно ветра, они хорошо работают при любом его направлении. Поэтому они не оснащаются устройствами, улавливающими воздушные потоки.
Благодаря простоте агрегаты можно размещать на земле, по сравнению с горизонтальными вариантами, изготовить своими руками лопасти для такого ветрогенератора будет гораздо проще. Минусом является невысокая производительность вертикальных моделей, сфера применения ограничена из-за их недостаточного КПД.
Горизонтальные
Здесь варьируется количество лопастей. Самую высокую скорость проявляют однолопастные экземпляры, если сравнивать с трехлопастными, при идентичной силе ветра они крутятся примерно в 2 раза быстрее. КПД горизонтальных моделей существенно превышает производительность вертикальных.
Ветрогенераторы с горизонтальной осью
Горизонтально-осевая ориентация имеет уязвимость – ее работоспособность привязана к направлению ветра, поэтому устройство оснащается дополнительными механизмами, улавливающими движение воздушных потоков.
Средние цены
Стоимость лопастей зависит от мощности ветрового генератора, на который они устанавливаются, материала из которого они изготовлены, страны и бренда производителя, а также места их приобретения.
Так стоимость комплекта лопастей для ветровых генераторов марки «Exmork» (Zonhan) производства КНР, в зависимости от мощности устройства, составляет:
- Для Р=1,0 кВт – от 13000,00 рублей;
- Для Р=1,5 кВт – от 22000,00 рублей;
- Для Р=2,0 кВт – от 23000,00 рублей.
- Для Р=3,0 кВт – от 34000,00 рублей.
Лопасти для генераторов типа «РВ» (Россия), в зависимости от геометрических размеров, реализуются по следующим ценам:
- 1,2 метра – от 4500,00 рублей;
- 2,6 метра – от 12000,00 рублей;
- 3,0 метра – от 15000,00 рублей;
- 4,0 метра – от 29000,00 рублей;
- 6,0 метров – от 75000,00 рублей;
- 7,5 метров – 135000,00 рублей.
Какая форма лопасти является оптимальной?
Основной элемент горизонтального ветряка — крыльчатка. Она больше всего напоминает пропеллер, хотя выполняет абсолютно противоположные функции. Лопасти принимают на себя энергию воздушного потока, перерабатывая ее во вращательное движение. От их конфигурации напрямую зависит эффективность работы крыльчатки и всего комплекта в целом.
Горизонтальные устройства имеют крыльчатки, снабженные большим количеством лопастей. Обычно их больше 3. В этом вопросе существует зависимость числа лопастей от производительности. Дело в том, что с возрастанием числа принимающих плоскостей падает мощность крыльчатки, а с убыванием — чувствительность. Поэтому выбирают «золотую середину», принимая среднее число лопастей.

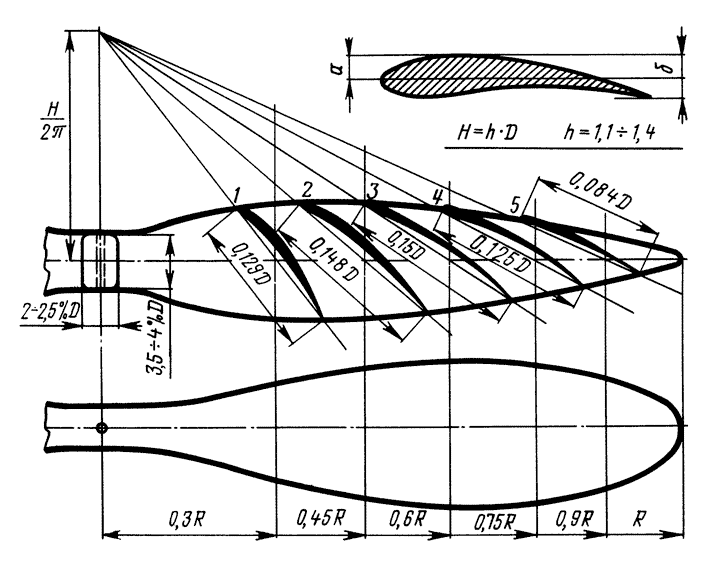

На практике создано большое количество разных устройств, имеющих форму крыльчатки от простых секторов окружности, немного развернутых по радиусной оси, до сложных вариантов с тщательно просчитанной аэродинамикой, испытанных в разных условиях. Результаты испытаний показали, что оптимальной формой является модель, приближенная к пропеллеру. Такая лопасть несколько расширяется от центра (обтекателя) крыльчатки и плавно сужается к концу.
Преимуществом этого вида является равномерное распределение нагрузок на опорный подшипник, поверхность лопасти и всю систему ветряка в целом. Поток ветра воздействует на все участки с одинаковой силой, но, если расширить лопасть к концу, то получится достаточно длинный рычаг, перегружающий подшипник и выламывающий лопасти. Отсюда возникла такая форма, с небольшими изменениями используемая практически на всех ветряках.
Материал для изготовления
Прежде, чем начать работы по созданию крыльчатки, надо определиться с материалом. Выбор производится из того, что имеется в наличии, или из материалов, более знакомых пользователю и доступных для обработки. Требования к материалу для изготовления лопастей:
- прочность
- малый вес
- легкость обработки
- возможность придания нужной формы или наличие ее у заготовки
- доступность
Из всех возможных вариантов опытным путем были выделены несколько наиболее удачных. Рассмотрим их подробнее.
Трубы ПВХ
Использование канализационных труб ПВХ большого диаметра позволяет быстро и недорого получить вполне качественные лопасти. Пластик не боится воздействия влаги, легко обрабатывается. Самым ценным качеством является наличие у заготовки формы ровного желоба, остается лишь правильно отрезать все лишнее.
Простота изготовления и дешевизна материала в сочетании с эксплуатационными качествами пластика сделали трубы ПВХ самым ходовым материалом при изготовлении самодельных ветряков. К недостаткам материала можно отнести его хрупкость при низких температурах.
Алюминий
Лопасти из алюминия долговечны, прочны и не боятся никаких внешних воздействий. При этом, они тяжелее, чем пластиковые и требуют тщательной балансировки колеса. Кроме того, работа с металлом, даже таким податливым, как алюминий, требует наличия навыков и подходящего инструмента.
Затрудняет работу и форма материала — чаще всего используется листовой алюминий, поэтому мало изготовить лопасти, надо придать им соответствующий профиль, для чего придется сделать специальный шаблон. Как вариант, можно сначала изогнуть лист по оправке, затем приступить к разметке и резке деталей. В целом, материал более устойчив к нагрузкам, не боится температурных или погодных воздействий.
Стекловолокно
Такой выбор — для специалистов. Работа со стекловолокном сложна, требует навыков и знания множества тонкостей. Порядок создания лопасти включает в себя несколько операций:
- изготовление деревянного шаблона, покрытие его поверхности воском, мастикой или иным материалом, отталкивающим клей
- изготовление одной половины лопасти. На поверхность шаблона наносится слой эпоксидки, на который тут же укладывается стеклоткань. Затем снова наносится эпоксидка (не дожидаясь засыхания предыдущего слоя) и опять стеклоткань. Таким образом создается одна половина лопасти нужной толщины
- подобным образом изготавливается вторая половина лопасти
- после застывания клея половинки соединяются при помощи эпоксидки. Стыки зашлифовываются, в торец вставляется втулка для присоединения к ступице
Технология сложна, требует времени и умения работать с материалами. Кроме того, эпоксидная смола имеет неприятное свойство закипать в больших объемах, что создает постоянную угрозу испортить всю работу. Поэтому выбирать стеклоткань следует только опытным и подготовленным пользователям.
Древесина
Работа с деревом достаточно хорошо знакома для большинства пользователей, но создание лопастей — задача достаточно сложная. Мало того, что форма изделия сама по себе непроста, так еще и потребуется изготовить несколько одинаковых неотличимых друг от друга образцов.
Решение такой задачи по плечу далеко не всем. Кроме того, готовые изделия надо качественно защитить от воздействия влаги, пропитать олифой или маслом, покрасить и т.д.
Древесина обладает массой отрицательных качеств — она склонна к короблению, растрескиванию, гниению. Впитывает и легко отдает влагу, что изменяет массу и баланс крыльчатки. Все эти свойства делают материал не лучшим вариантом выбора для домашнего мастера, поскольку лишние осложнения никому не нужны.
Советы по эксплуатации
Для продолжительной и безопасной работы двигателя постоянного тока и инвертора никаких особых условий не требуется, кроме разве что защиты от влаги и скачков напряжения.
Что касается литий-полимерного аккумулятора, то его недопустимо глубоко разряжать (менее 3,3 В) и ни в коем случае не допускать перегрева выше 60 градусов цельсия. Зарядка таких устройств также производится специализированными устройствами, не допускающими перезаряда, а перед использованием на холоде обязательно прогреть при комнатной температуре.
Топливные двигатели также нуждаются в соблюдении правил эксплуатации: правильном подборе горючей смеси, очистке воздушных и топливных фильтров, недопущении перегрева двигателя и т.д. В закрытом помещении выхлопным газам от такого двигателя необходимо обеспечить вентиляцию.
А в остальном, такое оборудование, собранное своими руками, сможет прослужить длительное время, снабжая драгоценным электричеством на даче, рыбалке или просто на отдыхе за городом!
Законность установки ветрогенератора
Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.
Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.
Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом
Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?
Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.
Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)
Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.
Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.
Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:
Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально
Важно, чтобы они не превышали установленные шумовые нормы.
Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.
При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться
- Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
- Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
- Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
- Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
- Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
- Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
- Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 — 15 лет;
- Если окупаемость системы — не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.
Как сделать лопасти для ветрогенератора из ПВХ трубы.

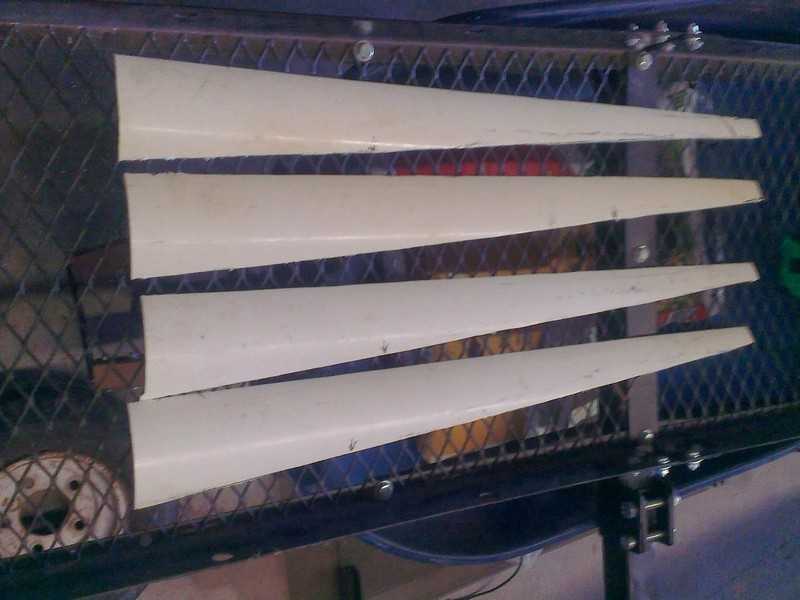

Для ветрогенератора можно изготовить лопасти из пластиковой трубы. Для этого рекомендуется использовать ПВХ трубу для напорного трубопровода диаметром 160 мм, обычные трубы для безнапорной канализации использовать нельзя, при сильном ветре они сломаются.
На трубе рисуем маркером контур шаблона лопасти.
Вырезаем заготовку пилой или электро-лобзиком.
Заготовки обрабатываем шлифовальной машинкой, сглаживаем углы и края лопастей.
Лопасти из ПВХ трубы отлично подходят для небольших самодельных ветрогенераторов с диаметром ветроколеса не более 2 метров.
Существующие цены на ветрогенераторы и окупаемость не соответствуют возможностям большинства владельцев загородных домов, дачных участков. Жителям отдаленных районов, где сетевой электроэнергии до сих пор никогда не было, приобрести подобное оборудование еще сложнее, поскольку они лишены информации о нем и не могут получить достаточно подробные сведения о качестве, характеристиках и прочих параметрах оборудования для использования энергии ветра.
Приходится изготавливать ветровые устройства самостоятельно, опираясь на экспериментальные результаты или отрывочные сведения, почерпнутые из разных источников. Рассмотрим важный вопрос, возникающий при создании ветряка — устройство лопастей.
Подбор генераторов для ветряков
Имея расчётное значение числа оборотов винта (W), полученное по вышеописанной методике, можно уже подбирать (изготавливать) соответствующий генератор. Например, при степени быстроходности Z=5, количестве лопастей равном 2 и частоте оборотов 330 об/мин. при скорости ветра 8 м/с., мощность генератора приблизительно должна составлять 300 Вт.
Генератор ветряной энергетической установки «в разрезе». Показательный экземпляр одной из возможных конструкций генератора домашней ветряной энергосистемы, собранной самостоятельно
Так выглядит электрический веломотор, на базе которого предлагается делать генератор для домашнего ветряка. Конструкция веломотора идеально подходит для внедрения практически без расчётов и доработок. Однако мощность их невелика
Характеристики электрического веломотора примерно следующие:
| Параметр | Значения |
| Напряжение, В | 24 |
| Мощность, Вт | 250-300 |
| Частота вращения, об/мин. | 200-250 |
| Крутящий момент, Нм | 25 |
Положительная особенность веломоторов в том, что их практически не нужно переделывать. Они конструктивно разрабатывались как электродвигатели с низкими оборотами и успешно могут применяться под ветрогенераторы.
Все ли ветрогенераторы одинаковы?
Несмотря на то, что принцип работы всех ветряков примерно одинаков, существует множество классификаций этих источников энергии. Если рассматривать именно устройства для дома, то наибольшее значение имеют материалы, используемые для изготовления лопастей, их количество, направление оси вращения по отношению к земной поверхности, а также шаговый признак винта. Рассмотрим коротко каждый из видов. Большинство существующих на сегодняшний день ВЭУ (ветроэнергетическая установка) можно отнести к одно-, двух-, трех- или многолопастными. Небольшая часть наиболее современных устройств лопастей не содержит вообще, а ветер в них улавливает так называемый «парус», с виду напоминающий тарелку. За ним располагаются поршни, приводящие в работу гидросистему, а уже она и вырабатывает электрический ток. КПД таких установок выше, чем у всех остальных. В отношении лопастных систем тенденция такова: чем меньше лопастей, тем больше энергии вырабатывает генератор.
Разновидности ветрогенераторов
Ветрогенераторы, как уже отмечалось выше, могут отличаться не только количеством лопастей, но и материалами, которые применяются для их изготовления. Лопастная система может быть жесткой, изготовленной из металлов или стеклопластика, а может — парусной, более дешевой, но менее практичной. Если сравнивать ВЭУ по шаговому признаку винта, то более надежными являются устройства, у которых шаг фиксирован. Существуют ветряки и с изменяемым шагом, способные менять скорость вращения, но их громоздкая конструкция влечет за собой дополнительные расходы на установку и обслуживание такой системы.
Наиболее разнообразны конструкции ветряков, если рассматривать их с точки зрения направления оси вращения относительно земли.
Устройства, лопасти которых вращаются относительно вертикальной оси, в свою очередь, можно разделить на несколько типов.
- Ветрогенераторы Савониуса представляют собой несколько половинок полых внутри цилиндров, посаженных на вертикальную ось. Основное их преимущество — способность вращаться независимо от скорости и направления ветра. Существенный недостаток заключается в способности использовать энергию ветра лишь на треть.
- Ротор Дарье — это система из двух или более лопастей, представляющих собой плоские пластины. Такое устройство несложно изготовить, но получить много энергии с его помощью не получится. Кроме того, для запуска такого ротора нужен дополнительный механизм.
- Геликоидный ротор, благодаря специально закрученным лопастям, обладает равномерным вращением. Устройство долговечно, но, в силу сложности конструкции, дорого.
- Многолопастные ветрогенераторы с вертикальной осью вращения — самый эффективный вариант в своей группе.
Ветряки с горизонтальной осью вращения также имеют свои достоинства и недостатки. Главный их плюс — высокий КПД. Среди недостатков таких конструкций стоит отметить необходимость улавливать направление ветра при помощи флюгера и изменение эффективности в зависимости от направления ветра. В связи с этим горизонтальные установки наиболее уместны на открытой местности. Там же, где лопасти будут заслонены от ветра строениями, деревьями или, например, холмами, лучше установить ВЭУ другой конструкции.
К тому же, такой ветрогенератор дорог, а появление его в окрестностях точно не вызовет большого восторга у ваших соседей. Лопасти его запросто могут сбить летящую птицу и сильно шумят.
Какие еще бывают ветроэнергетические установки? Ну конечно же, наши, отечественные и импортные. Среди последних лидируют европейские, китайские и североамериканские агрегаты. Вместе с тем, наличие на рынке отечественных ветрогенераторов не может не радовать.
