Маркировка силовых кабелей с ПВХ изоляцией
Символьная маркировка
Если первая буква в маркировке «А», то это означает, что в кабельном изделии используется алюминиевая жила. Отсутствие символа обозначает, что в конструкции используется медный сердечник.
С алюминиевой жилой промышленность выпускает проводники, имеющие маркировку: АВВГ, АВВГз, АВВГнг, АВВП, АПВГ, АПвВГ, АВАШв, АПвАШв, АВБбШв, АПБбШв, АПвБбШв.

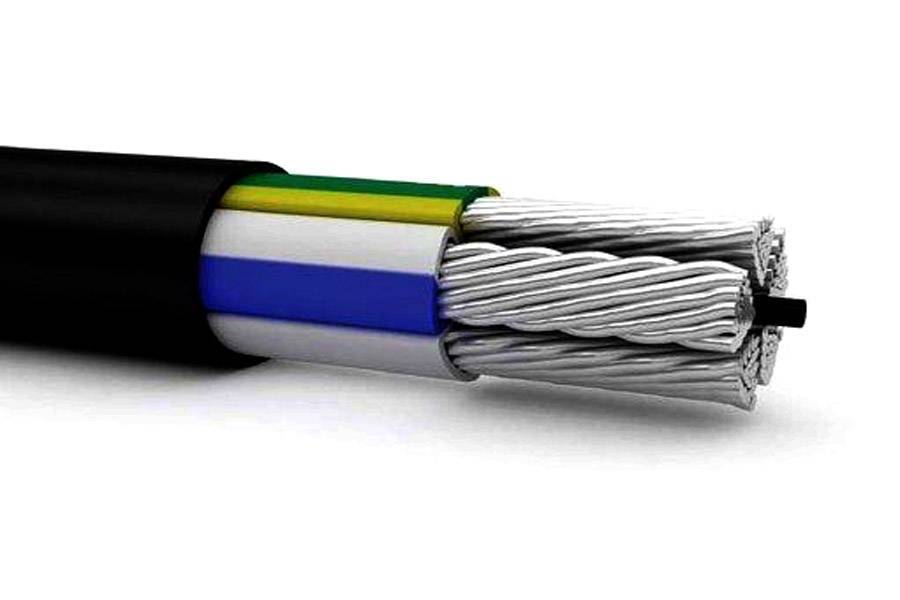

Кабель силовой АВВГ 5 х 25
Вторая буква характеризует материал изоляции. «В» обозначает поливинилхлоридный пластикат, «П» – полиэтилен, Пв – вулканизированный полиэтилен. Если буква «А» отсутствует, то второй символ является первым и отсчёт букв в маркировке ведётся от него.
Третий символ маркировки – материал оболочки. «В» – поливинилхлорид, «А» – алюминиевая оболочка, Бб – бронированный покров из стальных или оцинкованных лент.
Четвёртый символ – указывает на наличие дополнительной защиты кабеля. Если в маркировке используется символ «Г», то это значит, что дополнительная защита не предусмотрена. Такой проводник называют «голый». Если в маркировке присутствуют символы «Шв» – то оболочка выполняется из поливинилхлоридного шланга.
Также, согласно ГОСТ 16442, могут использоваться следующие дополнительные буквы:
- Т (пишется через дефис) добавляется в том случае, если кабель изготавливается в тропическом исполнении и не боится плесени;
- ож (заключаются в скобки) характеризует однопроволочное или монолитное исполнение жилы;
- П (пишется также через дефис) – плоский тип кабеля.
Также в маркировке могут присутствовать следующие аббревиатуры:
- нг – не поддерживающее горение кабельное изделие;
- LS – пониженное выделение дыма или газа в процессе горения;
- LTx – не токсичные или слаботоксичные продукты горения.
Таким образом, для кабеля аввг расшифровка маркировки означает то, что проводник имеет алюминиевую жилу, покрытую изоляцией из ПВХ пластиката, и не имеет дополнительной бронированной защиты.
Цифровая маркировка
После символьных обозначений выполняется цифровая маркировка.
Вначале идёт число, которое характеризует номинальное напряжение. Оно может указываться в вольтах или киловольтах. Если указывается число 660, то, значит, напряжение указывается в вольтах, если 0,66 – в киловольтах.
Количество токопроводящих жил и их сечение указываются цифрами через знак умножения. Например, маркировка кабеля аввгнг 4 х 10 обозначает, что он имеет 4 жилы сечением 10мм².
Кабель аввг 4 х 10
Если кабельное изделие имеет маркировку аввг 4 х 4, то он содержит 4 жилы сечением 4мм².
Это интересно: Кабель АВБбШв: разбираем тщательно
ПвБбШв или полиэтилен против ПВХ
Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.
ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.
Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.
Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.
Технические характеристики
Кабель КВВГНГ LS
Провода АВВГ достаточно распространены при прокладывании электрических сетей в нашей стране. Они имеют разные конструктивные, технические и эксплуатационные параметры, от которых зависит их маркировка. Цвет изоляции – обычно чёрный.
Конструктивные характеристики жилы:
- количество – от 2 до 6;
- линейка сечений в мм2 – 2,5 / 4,0 / 6,0 / 10,0 / 16,0 / 25,0 / 35,0 / 50,0 / 70,0;
- материал – алюминий;
- количество проводов – один или несколько;
- форма – круглая или секторная с ПВХ изоляцией.
Технические и эксплуатационные параметры:
- Диапазон температур – от -50°С до 50°С;
- Минимальная температура для прокладки – (-15°С);
- Максимально возможная температура провода (допускается длительная работа) – +70°С. В случае работы системы в аварийном режиме допускается нагревание проводника до 80°С. При такой температуре изделие может работать не более 8 часов в сутки. За всё время эксплуатации общее время работы в аварийном режиме не должно превышать 1000 часов;
- Минимальный радиус изгиба для одножильных изделий – 10D, а для многожильных – 7D, где D – диаметр проводника, который измеряется по внешнему диаметру оболочки;
- Двужильные должны иметь жилы одинакового сечения, а в случае трёх и более жил – или одинаковое сечение, или один провод (заземления) может иметь меньшее сечение (допускается ГОСТом);
- Срок эксплуатации – до 30 лет.
Для проводников номинальное напряжение, число и номинальное сечение жил должны соответствовать ГОСТ 16442-80.
Номинальное напряжение, число и номинальное сечение жил для марки АВВГ
| Марка | Количество жил | Номинальное сечение жил, мм2 | |||
| Номинальное напряжение, х103В | |||||
| 0,66 | 1 | 3 | 6 | ||
| АВВГ | 1-4 | 2,5-50 | 2,5-240 | — | — |
| 3 | — | — | — | 35-240 | |
| 5,6 | 2,5-50 | — | — | — | |
| 5 | — | 2,5-35 | — | — | |
| АВВГз | 2-4 | 2,5-50 | 2,5-50 | — | — |
Технические характеристики для марок аввг 4х16 , 4 х 25, 4 х 50, 4 х 240
| Характеристика | 4 х 16 | 4 х 25 | 4 х 50 | 4 х 240 |
| Количество жил | 4 | 4 | 4 | 4 |
| Материал изоляции | ПВХ пластикат | ПВХ пластикат | ПВХ пластикат | ПВХ пластикат |
| Материал оболочки | ПВХ пластикат | ПВХ пластикат | ПВХ пластикат | ПВХ пластикат |
| Толщина изоляции | 1,0мм | 1,2мм | 1,4мм | 1,9мм |
| Толщина оболочки | 1,7мм | 1,7мм | 1,9мм | 2,3мм |
| Вес 1 км | 400кг | 574кг | 964кг | 3734кг |
| Наружный диаметр | 19,0мм | 22,8мм | 26,1мм | 49,2мм |
| Минимальный радиус изгиба при прокладке | 119мм | 160мм | 183мм | 344мм |
| Электрическое сопротивление токопроводящей жилы | 1,91Ом | 1,2Ом | 0,641Ом | 0,125Ом |
| Электрическое сопротивление изоляции на 1 км при температуре 20°С | 9•106Ом•км | 9•106Ом•км | 9•106Ом•км | 7•106Ом•км |
| Допустимая токовая нагрузка | ||||
| на воздухе | 72 А | 82А | 101А | 330А |
| в земле | 62 А | 93А | 112А | 343А |
Монтаж кабеля АВВГ
1. Закрытый способ прокладки кабеля.
Закрытый способ наиболее безопасен и эстетичен в сравнении с открытым способом. На твёрдой негорючей поверхности (бетон, кирпич и т.д.) проделываются штробы. АВВГ-кабель укладывается в них, и поверхность заделывается. При монтаже на горючих поверхностях необходима дополнительная защита. Защита из поливинилхлоридных материалов не рекомендуется. При монтаже на горючих поверхностях следует использовать коробы, металлические рукава и другие средства защиты. Также следует использовать кабели повышенной огнеустойчивости (АВВГ – НГ или АВВГ – Нг – П).
2. Открытый способ прокладки кабеля.
Открытый способ монтажа кабелей АВВГ производится на трудно возгорающихся поверхностях и на поверхностях, не возгорающихся вообще. Следует учитывать, что кабель не имеет защиты от механических и физических воздействий. Потому рекомендуется защита в виде электротехнических труб или металлических рукавов. Все способы монтажа проводятся согласно положениям «ПЭУ» и «СНиП». Также возможен монтаж по воздуху и между зданиями (конструкциями) на тросах, в специальных коробах и т.п. Также подходит для эксплуатации в условиях повышенной влажности, в различных водоёмах и в горах
Важно учитывать условия окружающей среды, чтобы избежать проблем с кабелем. Тросы должны выдерживать вес кабеля, а специальные коробы должны переносить колебания температуры, повышение уровня осадков и т.п
3. Прокладка кабеля в земле или грунте не рекомендуется. Как и многие другие кабели, АВВГ не приспособлен к данному виду монтажа ввиду отсутствия адекватной защиты в условиях повышенной механической нагрузки.
Монтаж кабеля необходимо проводить при температуре не ниже – 15°C.
Силовой кабель АВВГ
Силовой кабель АВВГ служит для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц. Изделие предназначено для прокладки в земле, в кабельных каналах, в помещениях, под открытым небом в условиях, исключающих возможность механического повреждения и больших растягивающих усилий.Кабель АВВГ выпускается как одножильным, так и многожильным. Токопроводящие жилы изготовлены из алюминиевой проволоки. Они могут быть однопроволочными, сечением 2,5-240 мм2 (1 класс), и многопроволочными, сечением 70-240 мм2 (2 класс). Токопроводящие жилы имеют изоляцию из ПВХ-пластиката. Маркировка жил может быть как цветовая (белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная), так и цифровая (0,1.2,3,4) — для кабелей сечением 70 кв.мм и выше. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Для многожильных кабелей сечением жил 16 кв.мм и выше выполняется обмотка из нетканого полотна. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочку изготавливают из ПВХ-пластиката.
Силовой кабель АВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).
Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.
Кабели АВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж проводов АВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).
Строительная длина кабелей для сечений основных жил:2,5 — 16 мм2 — 450 м;25 — 70 мм2 — 300 м;
95 мм2 и выше — 200 м.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.
Гарантийный срок эксплуатации кабеля АВВГ — 5 лет, срок службы — 30 лет.
Сфера применения
Силовой кабель АВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ с частотой 50Гц или на постоянное напряжение, в 2,4 раза превышающее переменное напряжение.
Кабель используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при отсутствии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе, в частично затапливаемых сооружениях — при наличии среды со слабой, средней и высокой коррозионной активностью. Провод АВВГ предназначен для вертикальных, наклонных и горизонтальных трасс и может использоваться в пожаро- и взрывоопасных помещениях, а также в местах, подверженных вибрации. Кабели не распространяют горение при одиночной прокладке.
Все статьи
www.erc.ru
Особенности технической эксплуатации
АВВГ используется во многих сферах жизнедеятельности. Это незаменимый электротехнический компонент при построении распределительных подстанций на промышленных объектах, обустройстве щитовых местных линий электропередач. Он нередко применяется при прокладке проводки внутри жилых помещений и производственных цехов.
В процессе прокладки и эксплуатации кабеля АВВГ нужно гарантировать отсутствие механических и компрессионных повреждений, поскольку изделие не защищено бронированной лентой. Провод отличается высокой чувствительностью к растяжению, которое может повредить изоляционный слой из поливинилхлорида. Таким образом, в процессе прокладки по стенам или опорным столбам нужно обеспечить минимальное провисание.
Если требуется прокладка в грунте, то следует покупать кабель с маркировкой АВВГз. Данные изделия отличаются от обычного АВВГ-провода более плотным расположением жил. Для уменьшения свободного пространства внутрь добавляют ПВХ-пластикат, который также применяется для производства внешней оболочки. Для начала выкапывается траншея, затем создается песчаная подушка, а уже после укладывается кабель. Убедившись в отсутствии натяжения, трассу засыпают слоем песка толщиной не менее 150 мм.
Важно! Независимо от типа выбранного кабеля при прокладке в земле следует обеспечить дополнительную защиту сигнальной лентой. Ее толщина и протяженность подбираются таким образом, чтобы полностью перекрыть кабель, как по ширине, так и по длине. В точках, где допустима большая нагрузка на грунт, проводник защищается металлической трубой
В точках, где допустима большая нагрузка на грунт, проводник защищается металлической трубой.
Кабель АВВГнг является идеальным вариантом для обустройства электросетей на объектах с повышенными требованиями к пожарной безопасности, где необходимы изделия негорючего типа. Приставка «нг» означает отсутствие горения даже в том случае, если компоненты прокладываются пучками.
Где можно использовать
В бытовой сфере активно используется АВВГ-кабель с небольшим сечением жил – до 6 кв. мм. Наличие двойного защитного слоя (изоляция жил и внешняя оболочка) позволяет применять изделие для открытой проводки без кабель-каналов. С другой стороны, пластиковый короб сохраняет эстетичность, поэтому все-таки рекомендован к эксплуатации. Если планируется организация проводки скрытого типа, то кабель следует прятать внутри гофры.
ПВХ-пластикат позволяет противостоять ультрафиолетовым лучам, поэтому кабель АВВГ может размещаться даже на улице, под открытым небом. Конструкция провода позволяет защитить его от воздействия пыли и влаги, поэтому можете смело обустраивать электрические цепи в более влажных помещениях – подвалах, погребах и там, где высока вероятность появления плесени.
Совет! АВВГ нельзя эксплуатировать в парилках, банях и других подобных местах, поскольку верхняя планка диапазона рабочих температур составляет +50 гр. Цельсия. Как известно, средняя температура воздуха в парилке приблизительно равна +90 гр. Цельсия.
Требования к хранению и транспортировке
Кабель поставляется и хранится на специальных деревянных барабанах. В процессе намотки концы провода фиксируют на «щеке» барабана, что упрощает проверку изделия. Срок хранения АВВГ зависит от условий:
- под открытым небом – 2 года;
- под навесами в павильонах – 5 лет;
- на специализированных складах – 10 лет.
Не стоит путать барабаны с бухтами. Тем не менее, АВВГ может перевозиться и храниться в последних, но вес одной должен составлять до 25 кг. Дополнительно бухта комплектуется упаковкой, исключающей произвольное разматывание. Независимо от выбора на изделие клеится этикетка или технический паспорт, который прячется в непромокаемую оболочку.
Расшифровка маркировки кабеля, провода
Возьмем как пример очень распространенный кабель: ВВГнг (ож)-0,66 кВ 3х1,5 и разберем его маркировку.
Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая.
Буква В — винил оболочка из поливинилхлоридного (ПВХ)пластика, обозначение (нг) не распространяющий горение при групповой прокладке материал.
Количество жил у большинства групп кабелей от 1 до 5.
У контрольных, к примеру, от 4 до 37.
Каждая жила имеет сечение.
У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.
0,66 кВ — напряжение. У данного кабеля оно составляет 660 В.
Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
(ож) — исполнение — одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп), многожильное (мн). Индекс (А) в маркировке кабеля ВВГнг(А) обозначает соответствие категории А по нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми безопастными по нераспространению горения.
Так же буквы (мс,мк) обозначение по ГОСТ Р 53769-2010:
О — однопроволочные
М — многопроволочные
К — круглые
С — секторные или сегментные
FR — от английского fire resistant что значит «огнестойкий»
Г — гибкий или небронированный. В — винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката. А — алюминий. Алюминиевая токопроводящая жила.
Ф — фторопласт.
Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила — алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.
В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:
- АВВГ-П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
- АВВГз. С заполнением, заполнение из резиновой смеси.
- АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» ( пониженное дымовыделение), ПВХ пониженной пожароопасности.
Расшифруем АВБбШв: Б — броня из стальных лент Ш— шланг защитный из ПВХ пластиката. в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
Расшифруем АСБ2лГ, АСКл, ЦСБ: С — свинцовая оболочка. 2л — две лавсановые ленты Г — голый. Защитный покров из двух стальных оцинкованных лент. К — защитный покров из круглых стальных оцинкованных проволок. Ц — изоляция бумажная, пропитанная нестекаемым составом.
Расшифруем АКВВГЭ: К — контрольный Э — экран общий из алюминиевой фольги поверх скрученных жил
Расшифруем АПвБбШп: П — изоляция из силанольносшитого полиэтилена. п — наружная оболочка из полиэтилена.
Расшифруем АПвПу2г: у — усиленная оболочка из полиэтилена 2г — «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана. КГ — кабель гибкий.
Расшифровка маркировки проводов.
Провода как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.
Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода: Р — резиновая изоляция, В — ПВХ (поливинилхлоридная) изоляция П — изоляция из полиэтилена
Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.
Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.
Провода для воздушных ЛЭП расшифровываются следующим образом: СИП — самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена. СИП-1 — с неизолированной нейтралью СИП-2 — с изолированной нейтралью СИП-4 — с равными по сечению изолированными жилами. — неизолированный провод, скрученный из алюминиевых проволок — неизолированный провод, состоящий из стального сердечника и алюминиевых проволок
Кабель АВВГ: технические характеристики
Температура для нормальной работы силового кабеля лежит в пределах от -50 до +50 °C. Величина уровня влажности окружающего воздушного пространства φ ≤ 98% и температурах меньше 35˚С. В различных режимах работы предельная температура нагрева токоведущих жил ограничена. В нормальных условиях 70˚С, при тепловых перегрузках и коротким замыканиях 80˚С. Также ограничению подлежит длительность рабочего режима в ненормальных условиях. Превышение предельно допустимых температур ограничивает время работы до 8 ч и суммарно — 1000 ч за полное время работы. Соблюдение требований и рекомендаций позволит применять силовой кабель не менее 30 лет.
Маркировка силовых кабелей с ПВХ-изоляцией
Теперь подробнее о маркировке различных модификаций силового кабеля АВВГ, на основании которой можно составить краткое описание каждого продукта.
Символьная маркировка
Первая буква в названии электротехнического изделия не меняется, поэтому жилы такого кабеля изготавливаются исключительно из алюминия. Если данной буквы нет (в других марках провода), то жилы производятся из меди.
Помимо АВВГ существуют другие модификации – АВВП, АПВГ, АВБбШв, АПвБбШв и т. д. В зависимости от позиции та или иная буква указывает на определенную конструкционную особенность:
- Буква, расположенная на втором месте, характеризует материал изготовления изоляции отдельных жил. Как писалось выше, «В» – поливинилхлорид, «П» – полиэтилен, «Пв» (если буква строчная, то относится к заглавной, стоящей с левой стороны от нее) – полиэтилен вулканизированного типа. Еще одна особенность – при отсутствии «А» второй символ оказывается на первом месте (ВВГ), а значит, на одну позицию влево смещается каждая буква данного списка.
- Символ на третьей позиции характеризует материал, из которого изготовлена оболочка всего провода. «В» – поливинилхлорид, «А» – алюминий, «Бб» – бронированная защита из стальной или оцинкованной ленты.
- Буква на четвертой позиции характеризует наличие дополнительной защиты на кабеле. Символ «Г» говорит о ее отсутствии, в таком случае провод так и называется – голый. Буквы «Шш» указывают на то, что дополнительная внешняя оболочка представляет собой поливинилхлоридный шланг.
Помимо символов «Т», «П» и «ож» к аббревиатуре могут приписываться следующие значения:
- нг – изделие не поддерживает горение;
- LS – материалы изготовления при горении выделяют минимальное количество дыма и вредного газа;
- LTx – во время горения не происходит испарение токсичных или слаботоксичных веществ.
Цифровая маркировка
Из примера, рассмотренного выше, становится понятно: первое число после буквенного обозначения указывает на номинальное напряжение в вольтах. Иногда оно указывается в киловольтах. Тогда аббревиатура выглядит следующим образом – АВВГ-0,22. Затем следуют цифры, характеризующие количество токоведущих жил и указывающие на их сечение (все они имеют одинаковое сечение).
Конструкция
Токопроводящие жилы кабеля выполнены из алюминия. Количество жил может варьироваться от 1 до 6. Стоит отметить, что они могут быть многопроволочные и однопроволочные, так что, если вы встретите такой провод, не удивляйтесь.
Изоляция получила стандартную маркировку проводов и кабелей, которая полностью соответствует стандартам ГОСТа. Ноль – синий, заземление – желтый или зеленый. Оболочка устроена таким образом, чтобы ее можно было легко отделить от жил кабеля, которые имеют свою изоляцию. Жилы провода могут иметь разное сечение (смотрите фото ниже). Как правило, ноль самый маленький.
Правила выбора кабеля для проводки в доме
Выбранный кабель должен соответствовать следующим правилам:
- Обеспечивать нужный уровень электро- и пожаробезопасности.
- Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
- Допускать быстрый и удобный монтаж.
Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.
Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.
При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.
Маркировка
Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.
Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:
- В (Вр) — поливинилхлорид;
- П (Пс) — полиэтилен;
- С — свинец.
Цифры указывают на число жил и площадь сечения каждой из них.
Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.
Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.
Расчет сечения
Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.
Мощность
Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:
| Вид проводки | Жилы | Суммарная мощность, кВт2,0 | Площадь сечения, мм² |
|---|---|---|---|
| Открытая | Из меди | 3,3 | 0,75 |
| 3,7 | 1,0 | ||
| 5,0 | 1,5 | ||
| 5,7 | 2,0 | ||
| 6,6 | 2,5 | ||
| 9,0 | 4,0 | ||
| Из алюминия | 4,6 | 2,0 | |
| 7,0 | 4,0 | ||
| 8,5 | 6,0 | ||
| 13,0 | 10,0 | ||
| Закрытая | Медные | 3,0 | 1,0 |
| 4,1 | 2,0 | ||
| 5,9 | 4,0 | ||
| 7,4 | 6,0 | ||
| 11,0 | 10,0 | ||
| Алюминиевые | 3,0 | 2,0 | |
| 4,6 | 4,0 | ||
| 5,7 | 6,0 | ||
| 8,3 | 10,0 |
По токовой нагрузке
По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.
I — максимальный ток нагрузки.
P — суммарная мощность всех устройств, U=220 В — напряжение сети.
Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.
Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.
Например, согласно инструкциям, мощности подключаемых приборов составляют:
- 2,3 кВт;
- 0,6 кВт;
- 1,2 кВт.
Тогда общая мощность одновременно подключенных устройств составит:
P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.
Ток нагрузки составит I = 4100/220 = 18,6 A.
Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².
В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.
Расчет по длине
Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.
Алюминиевый
Преимущества алюминиевого кабеля по сравнению с медью:
- небольшой вес;
- легкость монтажа;
- меньшая стоимость.
Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.
Медный
Преимущества медных проводов:
- улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
- большой срок службы.
Основным недостатком этого кабеля является его высокая стоимость.
Расшифровка аббревиатуры АВВГ
В названии кабельной продукции, по действующим отечественным стандартам, отмечают главные параметры конструкции. «А» – токопроводящая жила изготовлена из алюминия. Двумя буквами «В» указывают материалы изоляционных оболочек (проводников и общей, соответственно). В данном случае они созданы из полимерного пластиката – поливинилхлорида с цветовыми и специализированными добавками. «Г» (голый кабель) означает, что бронирование отсутствует.
К сведению. Если проводник сделан из меди, первую букву «А» исключают. Остальные обозначения в аббревиатуре расшифровывают по аналогичному алгоритму.
