Что такое AWG кабель? Таблица перевода маркировки диаметров в мм2

AWG — американский калибр провода

Аббревиатура AWG (American Wire Gauge) дословно расшифровывается как «американский проволочный калибр». Слово калибр здесь неспроста. Заокеанские электрики маркируют проводку несколько иным способом, чем российские. В расчет берется не сечение токоведущей жилы в квадратных миллиметрах, а количество циклов протяжки и утоньшения проволоки.

К примеру, провод AWG 0 диаметром 8 мм и сечением 50,24 кв. мм проходил через валы прокаточного станка 0 раз. По сути, это заготовка для изготовления более тонких жил. Проводник AWG 24 с диаметром 0,51 мм и сечением 0,204 кв. мм прокатывался 24 раза, поэтому он в 100 раз тоньше.

Калибр кабеля AWG

Такой подход к обозначению сечения создает трудности для отечественных специалистов. Ведь по этому стандарту калибр AWG 0 имеет большее сечение, чем 24.

AWG. Таблица перевода кабеля и провода AWG в миллиметры, мм

Таблица значений AWG для одножильных кабелей

Таблица перевода AWG в миллиметры, мм

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Диаметр кабеля, мм (mm)

Сопротивление кабеля Ом/м, [ Ohm/ m]

Формула для расчета и перевода AWG в миллиметры: d = 0.127*92 ((36-AWG)/39)

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

Таблица значений AWG для многожильных кабелей

Определить значения AWG для многожильных проводников не так просто. Многие источники приводят для расчета многожильных кабелей точно такую же формулу, как и для одножильных, но это неверно, т.к. в многожильном проводнике приходится рассчитывать суммарную площадь сечения по площадям сечения каждых отдельных маленьких жилок, а эквивалентный диаметр – по диаметру отдельных жилок, уложенных по принципу плотной упаковки. Например, для фактически 7-жильного кабеля диаметр проводника геометрически (в упаковке) равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Поэтому целое значение коэффициента (причем всегда нечетное) будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие «правильные» конфигурации несложно:

1 + 6 = 7 1 + 6 + 12 = 19 1 + 6 + 12 + 18 = 37 1 + 6 + 12 + 18 + 24 = 61 1 + 6 + 12 + 18 + 24 + 30 = 91 и т.д.

Но в настоящих условиях, для очень многожильных проводников используются и «неправильные» количества жил, поэтому приходится определять фактический диаметр жилы эмпирическим путем.

В таблице значений AWG для многожильных кабелей, приведенной ниже, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его называют «приведенным». Как видно, разница между теоретическим и фактическим диаметрами не велика.

Разные способы: как определить сечение провода

Проводник часто обозначают 2 разными словами – провод и кабель. Такое смешение очень неудобно. В обиходе эти понятия часто смешивают, хотя в работе данных устройств наблюдаются некоторые существенные различия. Чтобы правильно определить и верно узнать площадь сечения, необходимо разобраться в различиях этих проводников и уяснить более-менее точное определение.

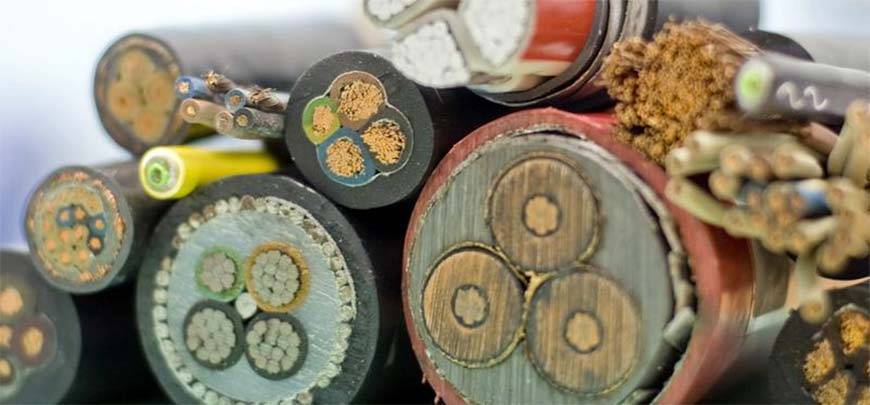

Проводник состоит из группы жил, которые заключены в отдельную изоляцию или в общую. Жилы бывают разными, обычно сплетёнными или сплошными, в зависимости от модели провода. Измеряется их диаметр, как обычной линейкой, так и специальным прибором – штангенциркулем. Как правило, проводники делаются из различных цветных металлов.

Обычно материалы следующие:

  • Медь;
  • Алюминий;
  • Алюмомедь – (это специально разработанный учёными сплав алюминия и меди).

Все эти материалы отличает относительно низкая цена, малое электрическое сопротивление, достаточно высокая электропроводность, удобство при сварке и монтаже

Ещё одной важной характеристикой является максимально маленький вес металлической проволоки. Способы нахождения площади сечения у вышеуказанных проводников практически одинаковы, и замерить ее совсем несложно

Таблицы перевода

Итак, таблица перевода сечения провода из системы AWG в метрическую:

Размер сечения AWGДиаметр, ммПлощадь сечения, мм2Ближайший номинал, медь, мм2
17,34842,4
26,54433,6
35,82726,7
45,18921,2
54,62116,8 16
64,11513,3 16
73,66510,5 10
83,2648,378
92,9066,638
102,5885,266
112,3054,176
122,0533,314
131,8282,624
141,6282,082,5
151,451,652,5
161,2911,311,5
171,151,041,5
181,0240,8231
190,9120,6530,75
200,8120,5180,75
210,7230,410,5
220,6440,3260,5
230,5730,258 0,25
240,5110,205 0,25
250,4550,162
260,4050,129
270,3610,102
280,3210,081
290,2860,0642
300,2550,0509
310,2270,0404
320,2020,032
330,180,0254
340,160,0201
350,1430,016
360,1270,0127
370,1130,01
380,1010,00797
390,08970,00632
400,07990,00501

Вот ещё табличка по переводу заграничного AWG в метрическую систему сечения провода:

Соотношение сечений проводов и аналоги сечений

Происхождение маркировки

Таблица маркировки проводов AWG

По своей форме кабельные жилы схожи с обычной проволокой из меди.

Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.

Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.

Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.

Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

Расчётные формулы

При рассмотрении проводников с американской маркировкой часто возникает вопрос, сколько миллиметров имеет в сечении тот или иной калибр. Для перевода дюймов в миллиметры существует формула, применяемая для изделий с одной жилкой. Она имеет такой вид:

dn = 0,005 inch * 92 (36-n)/39 = 0,127 mm *92 (36-n)/39.

Литера n обозначает номер, присвоенный системой, действующей в США. Из этого получается, что 0,005 дюйма эквивалентны 0,127 миллиметра.

Используемые в данной формуле цифры обусловлены связанными с американской кодировкой историческими фактами. Когда система только вводилась в употребление, диаметру проводника 0,005 дюйма присваивался код 36. В ту эпоху такие проволоки были самыми тонкими из всех используемых в продукции данного вида. Толще всех были изделия, обозначаемые как 0000 (они имели 0,46 дюйма в поперечнике). Как и 000, и 00, это были проводники, превышающие по толщине типовую заготовку, маркировавшуюся нулем. Если разделить максимальное из использовавшихся значений на минимальное (0,46/0,005), получится как раз 39. Между этими величинами располагается 38 промежуточных, и отношение между их значениями является константой. Частное показателей проводников, маркируемых номерами, находящимися рядом, равно 1,123. Эта величина – корень 39-й степени из числа 92.

При расчете показателей толстых проводников (00, 0000 и подобные) в роли числа n выступает отрицательная величина. Чтобы ее найти, нужно из количества нулей в калибре вычесть единицу, затем взять отрицательное число, по модулю равное получившемуся. К примеру, в случае продукции 000 искомое число равно -2. Если стоит обратная цель – найти номер продукта по системе США при известных параметрах поперечного сечения, подойдет следующее выражение:

n = -39*log92(dn/0,127 mm) + 36.

Помимо этого, для определения нумерации образца по одной из систем можно использовать онлайн калькулятор. В поля формы вводятся известные параметры и после нажатия кнопки, инициирующей перевод единиц, на экран выводится код продукции в другой системе.

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

  1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
  2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
  3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Как выбирать провода для квадрокоптеров и других радиоуправляемых моделей?

Толщина жил, сопротивление и допустимый ток

Более толстые провода имеют больший диаметр жил и, следовательно, большую площадь сечения, следовательно, у них ниже сопротивление на единицу длины (удельное сопротивление), т.е. по ним можно передавать больший ток.

Сопротивление проводов зависит от материала, из которого изготовлены жилы, толщины жил и длины провода.

  • Чем тоньше провод, тем больше сопротивление
  • Чем длиннее провод, тем больше сопротивление

Что будет если мы превысим допустимый ток?

У тонких проводов большое сопротивление, соответственно на них падает большое напряжение, а в виде тепла теряется довольно много энергии.

При превышении допустимого тока, провод просто начинает очень сильно разогреваться. В крайнем случае может расплавиться припой или изоляция. Если толщина провода очень маленькая, то именно провод станет тем бутылочным горлышком в системе питания коптера, из-за которого будет ограничена мощность моторов и регуляторов.

Одножильный или многожильный провод?

Многожильный провод более гибкий, с ним проще работать, чем с одножильным. В квадрокоптерах мы рекомендуем использовать только многожильный провод.

Материал изоляции

В нашем хобби лучше всего использовать провода в силиконовой изоляции. Они более гибкие, чем провода в ПВХ изоляции, у них более широкий диапазон рабочих температур. Силиконовая изоляция не плавится и не утягивается при пайке. Да и вообще в любых экстремальных условиях силикон лучше.

Красные или черные (или другие цвета), есть ли разница?

Нет никакой разницы, используйте тот цвет, который вам больше подходит. Обычно красные провода используются для «+» питания, а черные — для земли, т.е. визуально сразу понятно что и где. Мы настоятельно рекомендуем придерживаться этой схемы.

Провода других цветов часто используются для сигнальных линий.

Выбор сечения провода (кабеля) по мощности – таблица

Пример.

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:

Таблица 1.

Бытовой электроприборМощность, ВтБытовой электроприборМощность, Вт
Лампочка15 – 250Духовка1000 – 3000
Принтер струйный30 – 50СВЧ печь1500 – 3000
Весы40 – 300Пылесос400 – 2000
Аудиосистема50 – 250Мясорубка1500 – 2200
Компьютер300 – 800Тостер500 – 1500
Принтер лазерный200 – 500Гриль1200 – 2000
Копировальный аппарат300 – 1000Кофемолка500 – 1500
Телевизор100 – 400Кофеварка500 – 1500
Холодильник150 – 2000Посудомоечная машина1000 – 2000
Стиральная машина1000 – 3000Утюг1000 – 2000
Электрочайник1000 –2000Обогреватель500 – 3000
Электроплита1000 – 6000Кондиционер1000 – 3000

Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:

  • Лампы энергосберегающие – 14 штук по 15 Вт;
  • Телевизор – 200 Вт;
  • Аудиосистема – 150 Вт;
  • Компьютер – 500 Вт;
  • Принтер лазерный – 300 Вт;
  • Холодильник – 500 Вт;
  • Стиральная машина – 2000 Вт;
  • Электрочайник – 2000 Вт;
  • Кофеварка – 1000 Вт;
  • СВЧ печь – 2000 Вт;
  • Пылесос – 1200 Вт;
  • Утюг – 1000 Вт;
  • Кондиционер – 2000 Вт.

Произведем подсчет:

14 × 15 = 210 Вт (лампы энергосберегающие);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.

Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

Таблица выбора сечения жил провода (кабеля) по мощности и току

Таблица 2.

Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.

Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.

380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.

Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:

Таблица 3.

Сечение медной жилы, мм²Мощность электроприбора, Вт
0,35100 – 500
0,5700
0,75900
1,01200
1,21500
1,51800 – 2000
2,02500
2,53000 – 3500
3,04000
3,54500 – 5000
5,06000

Ниже представлена таблица применения медных проводов (кабелей) по сечению:

Таблица 4.

Сечение медных жил, мм²Предельно-допустимая нагрузка, А (ампер)Номинальная сила тока автоматического выключателя, АМаксимальная нагрузка

U = 220 В, кВт

Пример применения
1,519104,1Освещение
2,527165,9Розетки
438258,3Кондиционеры, водонагреватели
6463210,1Электрические плиты, шкафы
10705015,4Ввод в квартиру

Условия эксплуатации

При проведении монтажных работ нужно, прежде всего, помнить о строгом запрете на подачу на провода напряжения, превышающего удельный номинальный показатель. Это влечет за собой перегревание жил и зачастую заканчивается коротким замыканием. Прокладку в грунте необходимо проводить, пользуясь асбестовым рукавом для защиты от тока. При натягивании провода между опорами нужно применять направляющие тросики, функция которых – снятие напряжения с кабелей.

Провода с американской кодировкой широко представлены в отечественных магазинах и используются для разных целей

При работе с такой продукцией важно уметь находить основные параметры проводника по его калибру

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

Чем больше длина намотки жилы, тем точнее получится результат.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

AWG Wire Sizes (see chart below)

AWG

: In the American Wire Gauge (AWG) system, wire size diameters can be calculated by applying the formula D(AWG)=.005·92((36-AWG)/39) inch. For the 00, 000, 0000 etc. gauges you use -1, -2, -3, which makes more sense mathematically than «double nought.» This means that in American wire gage every 6 gauge decrease gives a doubling of the wire diameter, and every 3 gauge decrease doubles the wire cross sectional area. Similar to dB in signal and power levels. An approximate but accurate enough form of this formula contributed by Mario Rodriguez is D = .460 * (57/64)(awg +3) or D = .460 * (0.890625)(awg +3).

Что учесть при выборе кабеля

Внутри каждой описанной категории есть подвиды, и вы уже наверняка определились с наиболее подходящим кабелем для своих требований. Но есть и общие советы, которыми руководствуются при покупке.

Если вам нужна консультация по выбору, обращайтесь к нашим менеджерам. Они помогут подобрать подходящий кабель, сориентируют вас по параметрам, цене и срокам поставки. А если вы готовы сделать самостоятельный выбор, заходите в каталог и покупайте через сайт. У нас вы найдете электроустановочные изделия и другую продукцию категории «Электрика и свет». Поэтому сможете сделать электромонтаж под ключ, купив все на одном сайте!

Информация по стандарту AWG

Одножильный провод

AWG Диаметр, мм Площадь сечения, мм² Погонное сопротивление, Ом/км Погонный вес, кг/км
4 5,189 21,15 0,815 188,0
6 4,115 13,30 1,297 118,2
8 3,264 8,37 2,061 74,38
10 2,588 5,26 3,277 46,77
11 2,304 4,17 4,134 35,05
12 2,052 3,31 5,217 29,46
13 1,829 2,626 5,562 23,36
14 1,628 2,084 8,268 18,45
15 1,450 1,652 10,43 14,69
16 1,290 1,309 13,19 11,62
17 1,151 1,039 16,57 9,24
18 1,024 0,826 20,96 7,32
19 0,912 0,652 26,41 5,80
20 0,813 0,519 33,14 4,61
21 0,724 0,412 41,99 3,66
22 0,643 0,325 53,15 2,89
23 0,574 0,259 66,60 2,31
24 0,511 0,205 84,32 1,82
25 0,455 0,163 106,3 1,44
26 0,404 0,128 134,5 1,14
27 0,361 0,102 168,8 0,91
28 0,320 0,081 214,2 0,72
29 0,287 0,065 266,4 0,58
30 0,254 0,051 341,2 0,45
31 0,226 0,040 427,0 0,359
32 0,203 0,032 538,0 0,238
33 0,180 0,025 679,0 0,226
34 0,160 0,020 856,0 0,179
35 0,142 0,016 1086,0 0,142
36 0,127 0,013 1361,0 0,113
AWG Количество и диаметр жил, AWG (мм) Диаметр проводника, мм (ном.) Площадь сечения, мм² Погонный вес, кг/км Погонное сопротивление, Ом/км
4 7×12 (2,052) 6,16 23,2 212,0 0,78
4 19×17 (1,151) 5,75 19,8 181,0 0,92
6 7×14 (1,628) 4,88 14,6 131,0 1,24
6 19×19 (0,912) 4,56 12,4 114,0 1,46
8 7×16 (1,290) 3,87 9,15 83,8 1,98
8 19×21 (0,724) 3,62 7,82 71,6 2,32
8 49/25 (0,455) 3,734 8,00 70,7 2,20
10 37×26 (0,404) 2,921 4,77 42,1 3,64
10 49×27 (0,361) 2,946 5,04 44,5 3,58
10 105×30 (0,254) 2,946 5,37 47,3 3,22
12 7×20 (0,813) 2,438 3,66 32,3 4,76
12 19×25 (0,455) 2,370 3,10 24,43 5,58
12 65×30 (0,254) 2,413 3,32 29,26 2,74
14 7×22 (0,643) 1,854 2,28 20,2 7,58
14 19×27 (0,361) 1,854 1,95 17,2 8,86
14 41×30 (0,254) 1,854 2,09 18,5 8,30
16 7×24 (0,511) 1,524 1,44 12,7 12,0
16 19×29 (0,287) 1,473 1,24 10,9 14,0
16 26×30 (0,254) 1,499 1,33 11,7 13,1
18 7×26 (0,404) 1,219 0,90 8,0 19,2
18 16×30 (0,254) 1,194 0,82 7,2 21,3
18 19×30 (0,254) 1,245 0,97 8,6 17,9
20 7×28 (0,320) 0,960 0,56 5,2 32,0
20 10×30 (0,254) 0,889 0,51 4,5 33,9
20 19×32 (0,203) 0,940 0,62 5,5 28,3
22 7×30 (0,254) 0,762 0,36 3,2 48,4
22 19×34 (0,160) 0,787 0,38 3,4 45,1
22 26×36 (0,127) 0,762 0,33 2,9 52,3
24 7×32 (0,203) 0,610 0,23 2,2 76,4
24 10×34 (0,160) 0,582 0,20 1,8 85,6
24 19×36 (0,127) 0,610 0,24 2,1 69,2
26 7×34 (0,160) 0,483 0,142 1,25 122,4
26 10×36 (0,127) 0,533 0,128 1,13 136,1
26 19×38 (0,102) 0,508 0,156 1,37 113,0
27 7×35 (0,143) 0,457 0,112 0,99 178,7
28 7×36 (0,127) 0,381 0,072 0,79 212,9
28 19×40 (0,079) 0,406 0,093 0,82 186,0
30 7×38 (0,102) 0,305 0,057 0,50 338,6
30 19×42 (0,064) 0,305 0,061 0,53 286,4
32 7×40 (0,079) 0,203 0,034 0,30 538,1
32 19×44 (0,051) 0,229 0,039 0,34 447,5
34 7×42 (0,064) 0,191 0,022 0,20 777,6
36 7×44 (0,051) 1,152 0,014 0,13 1217,2

Для чего нужна маркировка

Обозначение проводника выполняется несколькими способами:

  • вручную – используется несмываемый маркер;
  • с помощью этикетки – ярлыки и этикетки распечатывают на принтере и крепят на кабель;
  • заводской метод – с помощью специального промышленного маркиратора.

Последний метод самый надежный, так как полученное обозначение не смывается, не изнашивается и не теряется, как этикетка.

Разбираетесь в маркировке проводов?

Да
20%

Нет
60%

Пытаюсь разобраться
20%

Проголосовало: 5

Расшифровка кода на этикетке или на кабеле позволяет совершенно точно установить следующее:

  • какому ТУ или ГОСТ соответствует изделие;
  • класс стойкости к нагреванию;
  • цвет;
  • номинальное рабочее напряжение;
  • число вспомогательных жил и их сечение;
  • число заземлений;
  • количество фаз;
  • марка.

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

  1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
  2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
  3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
  4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG

С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.

На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки

Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить

Таблицы перевода

Итак, таблица перевода сечения провода из системы AWG в метрическую:

Размер сечения AWGДиаметр, ммПлощадь сечения, мм2Ближайший номинал, медь, мм2
17,34842,4
26,54433,6
35,82726,7
45,18921,2
54,62116,816
64,11513,316
73,66510,510
83,2648,378
92,9066,638
102,5885,266
112,3054,176
122,0533,314
131,8282,624
141,6282,082,5
151,451,652,5
161,2911,311,5
171,151,041,5
181,0240,8231
190,9120,6530,75
200,8120,5180,75
210,7230,410,5
220,6440,3260,5
230,5730,2580,25
240,5110,2050,25
250,4550,162
260,4050,129
270,3610,102
280,3210,081
290,2860,0642
300,2550,0509
310,2270,0404
320,2020,032
330,180,0254
340,160,0201
350,1430,016
360,1270,0127
370,1130,01
380,1010,00797
390,08970,00632
400,07990,00501

Как видно из таблицы, самые ходовые размеры AWG сечения проводов для силовой части – 12 и 13 (наши 4 квадрата), 14 и 15 (наши 2,5 кв.мм), 16 и 17 (наши 1,5 мм2). Для сигнальных и слаботочных проводов – размеры с 18 AWG и выше.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
