Качели садовые своими руками из металла: популярные варианты самоделок +инструктаж по сборке

Качели для сада из металла

Когда будет выбран вид конструкции, можно перейти к поиску готовых чертежей качалок в саду, или прочерчивают схему своими руками. Детские модели подойдут на тот случай, когда конструкция планируется на изготовление из подсобных материалов, которые есть в хозяйстве. Есть 3 разновидности изделий для отдыха, и их форма сильно напоминает буквы П, Л и А. Такой конструктив можно называть оптимальным с точки зрения надежной устойчивости. К главным преимуществам металлический конструкций относятся:

• Прочность и надежность.
• Большой эксплуатационный срок.
• Практичность, потому что за ними просто ухаживать.
• Устойчивость к температурным перепадам, а также излучению ультрафиолета.
• Отлично выдерживают нагрузки от ветра.
• Органично вписываются в дизайн ландшафта.

Металл требуется комбинировать с древесиной или пластиком.

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

• сварные;
• сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

• каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
• каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

• стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
• переносные, соединяемые посредством анкерных болтов.

Пошаговая инструкция изготовления подвесных качель с цепью и деревянным сиденьем

Подготовив всё необходимое, можно приступать к работе:

На выбранном участке выкопайте углубления для опорных столбов, применяя ручной бур или лопату. Их не стоит делать слишком глубокие. Нижнюю часть опорных стоек обработайте антикоррозийными составами, чтобы избежать проблем со ржавчиной.

Вставьте металлические опоры в ямки со щебнем и песком на дне. Залейте бетоном углубления с вертикальными столбами. Для того чтобы столбы не сместились, можно воспользоваться подпорками из деревянных досок. Оставьте раствор для застывания на 2–3 суток.

В опорных столбах просверлите отверстия диаметром, равным диаметру поперечной трубы.
Вставьте трубу-перекладину и приварите её.

Есть ещё один надёжный способ крепления опор и перекладины — с помощью приваривания специальной конструкции (такой вариант очень подходит для соединения деревянных элементов конструкции).

Используя специальный элемент для соединения деталей, вы сможете обеспечить надёжность вашей конструкции

В центральной части поперечной перекладины крепятся подшипники с использованием металлических пластин. Подшипники должны обеспечить движение качели в направлении «вперёд/назад». Далее действия такие:

К подшипникам крепятся трубы — держатели сиденья. Это могут быть 2 трубы с приваренной внизу перекладиной (под сиденьем) или сплошная конструкция в виде плавной буквы «П» (без углов). Качели можно повесить на цепочки, крепкий канат или толстый шнур, которые крепят в отверстия, проделанные в сиденье.

Сиденье делается из деревянного материала. Доски крепятся к металлической трубе при помощи саморезов. Отличная идея для сиденья — остатки старого стула или кресла.

Готовую конструкцию нужно покрасить или покрыть лаком. Это увеличит срок службы качелей.

За состоянием качелей стоит тщательно следить. Необходимо регулярно смазывать подшипники машинным маслом и подкрашивать облезлые детали.

Прежде чем предложить ребятишкам покататься, испытайте качели сами.

Качели из покрышек своими руками

Качели из колеса стали почти классикой — идея, взращенная американскими фильмами, где у каждой семьи во дворе висела такая конструкция, нашла свое отражение во многих сердцах. Хотите узнать как сделать качели из покрышек своими руками? Сейчас мы пройдемся по всем основным пунктам, которые помогут вам правильно выбрать резину, а также предложим три наиболее интересных варианта.

Достоинства и недостатки качелей из колеса

Основные достоинства качелей из шин:

• легко и быстро установить;
• нет проблем с эксплуатацией;
• бюджетность варианта;
• подходит как для подвижных игр, так и для отдыха.

Однако на основной недостаток тоже следует обратить внимание – качели из шин не так привлекательны внешне как, например, из бруса. Однако достоинства, все же, перевешивают данный недостаток

Выбор и подготовка резины

Материал выбирать нужно внимательно

Перед тем как собрать качели обратите внимание на производителя резины — конструкцию лучше делать из резины иностранных производителей. Секрет в том, что отечественные колеса слишком твердые, и сидеть на них не очень удобно. Диаметр колеса должен быть умеренным, все зависит от того, какую форму качелей вы выберете

Диаметр колеса должен быть умеренным, все зависит от того, какую форму качелей вы выберете.

Подготовка резины начинается, в первую очередь, с ее промывки. Считается достаточным помыть с мылом или чистящим средством. Если вы будете использовать моющее средство, выталкивающее грязь из пор резины, то это будет намного эффективнее.

Три варианта самодельных качелей из шин

Каждая из нижеперечисленных конструкций  способна украсить участок и подарить детям и взрослым большое количество позитивных эмоций:

• вертикальные на веревке;
• балансир из покрышки в основе;
• горизонтальные на веревке.

Проект может быть и собственным, авторским — мы же даем вам интересные по нашему мнению идеи.

Вертикальные качели из шин на цепи

Вам понадобятся:

• покрышка;
• рым-болты;
• цепь/веревка
• карабин;
• опора (дерево либо стойка).

Для начала разровняйте площадку под будущие качели из подручных материалов. Это обезопасит ребенка в случае, если он захочет резко спрыгнуть. Далее следуйте этой простой инструкции:

1. Возьмите покрышку и ввинтите в нее рым-болты с одной стороны (желательно с двух сторон)
2. К крюкам рым-болтов привяжите веревки или присоедините цепи (их нужно крепить карабинами).
3. Подвесьте на нужную вам высоту (ориентируйтесь на рост ребенка). В качестве подвеса можно использовать заранее заготовленную А-образную конструкцию, либо дерево. Рассказывать как сделать опору мы не будем, т.к. уже рассказывали об этом в других статьях раздела.

Балансир из покрышки

Есть вариант сделать из покрышки качели для двоих — так называемый балансир. Для этого вам пригодятся:

• покрышка;
• доски;
• саморезы;
• молоток.

Как сделать качели из покрышки?

1. Разрежьте покрышку на две части — у вас получится две половинки, каждую из которых можно использовать.
2. К половинке шины прикручиваете саморезами отшлифованную прежде доску.
3. С обеих сторон доски проделываете отверстия и вдеваете туда кусок толстой веревки — это будут ручки.

Горизонтальные качели из покрышек

Качели из старых автопокрышек своими руками можно сделать и горизонтально — получится удобное раскачивающееся сиденье, на котором приятно отдохнуть не только детям, но и взрослым. Для этого вам понадобятся:

• покрышка;
• рым-болты;
• цепи либо толстая веревка;
• стойка.

Последовательность действий:

На выбранной шине с помощью рым-болтов создаются крепления для веревки (ввинчивать их нужно на плоской боковине по два болта с двух сторон)

Важно просчитать места, где вы будете ввинчивать рым-болты — иначе конструкция может перекоситься. Подсоедините к крюкам либо цепь, либо веревку

Подвешиваем готовую конструкцию на дерево или заранее собранный каркас.. Также вы можете поэкспериментировать с диаметрами колес

Изначально мы рекомендовали бы выбирать колеса средних размеров, однако, из маленьких колес вы также сможете создать интересную конструкцию — кроме того, если качаться вам наскучит, их всегда можно переделать в цветочные кашпо, которые будут смотреться не менее эффектно

Также вы можете поэкспериментировать с диаметрами колес. Изначально мы рекомендовали бы выбирать колеса средних размеров, однако, из маленьких колес вы также сможете создать интересную конструкцию — кроме того, если качаться вам наскучит, их всегда можно переделать в цветочные кашпо, которые будут смотреться не менее эффектно.

Изготовление качелей своими руками из древесины

Конструкции из дерева естественным образом будут вписываться в концепцию дизайна ландшафта. В хозяйстве всегда есть материалы для заготовки из дерева – бревна, брус, доски. Удобство обработки, древесная пластичность являются еще одним достоинством, и в отличие от металла они не так уж сильно нагреваются на солнце. Долговечность конструкции можно придавать посредством средств для обработки, которые препятствуют попаданию влаги в материал, лакокрасочными составами, которые образуют пленку на поверхности. Каркас делают с такой же формой, как и для конструкций из металла. Для выстраивания качели выбирают модель, а после делают ее схему. До черчения требуется решить, какой вид древесины будет применен. Вот раскладка материала на трехместные качели.

Элементы конструкции	Размеры строительного материала, см	Количество
Каркас опоры	Брус будет боковой опорой, 10*10	3 метра (то есть 4 штуки)
Ригель	Брус 8*8 см	2.5 погонных метра
Спинка и скамья	Брус 4.5*5.6 см (это рама) Доска обрезного типа 3*10 см Доска для облицовки 2.6*4.6 см	12 погонных метров 6 метров 18 погонных метров
Крепление	Саморезы, болты, металлический уголок, рым-гайки (фиксирование качелей)

Замеры делают метров, а конструкционную ровность проверяют строительным уровнем и уголком. Детали требуется раскраивать пилой, а также электрическим лобзиком. Все отшлифовывают наждачкой, угловой шлифовальной машинкой с особой насадкой. Для вкручивания саморезов применяют шуруповерт, а отверстия в древесине проделывают дрелью со сверлами с разным диаметром. Рекомендуем посмотреть видео простейшей сборки качелей из древесины своими руками. Последовательность изготовления садовых качелей из металла по чертежу такая:

1. Сделайте разметку заготовки по чертежам – электрическим лобзиком, пилой делают раскрой заготовки.

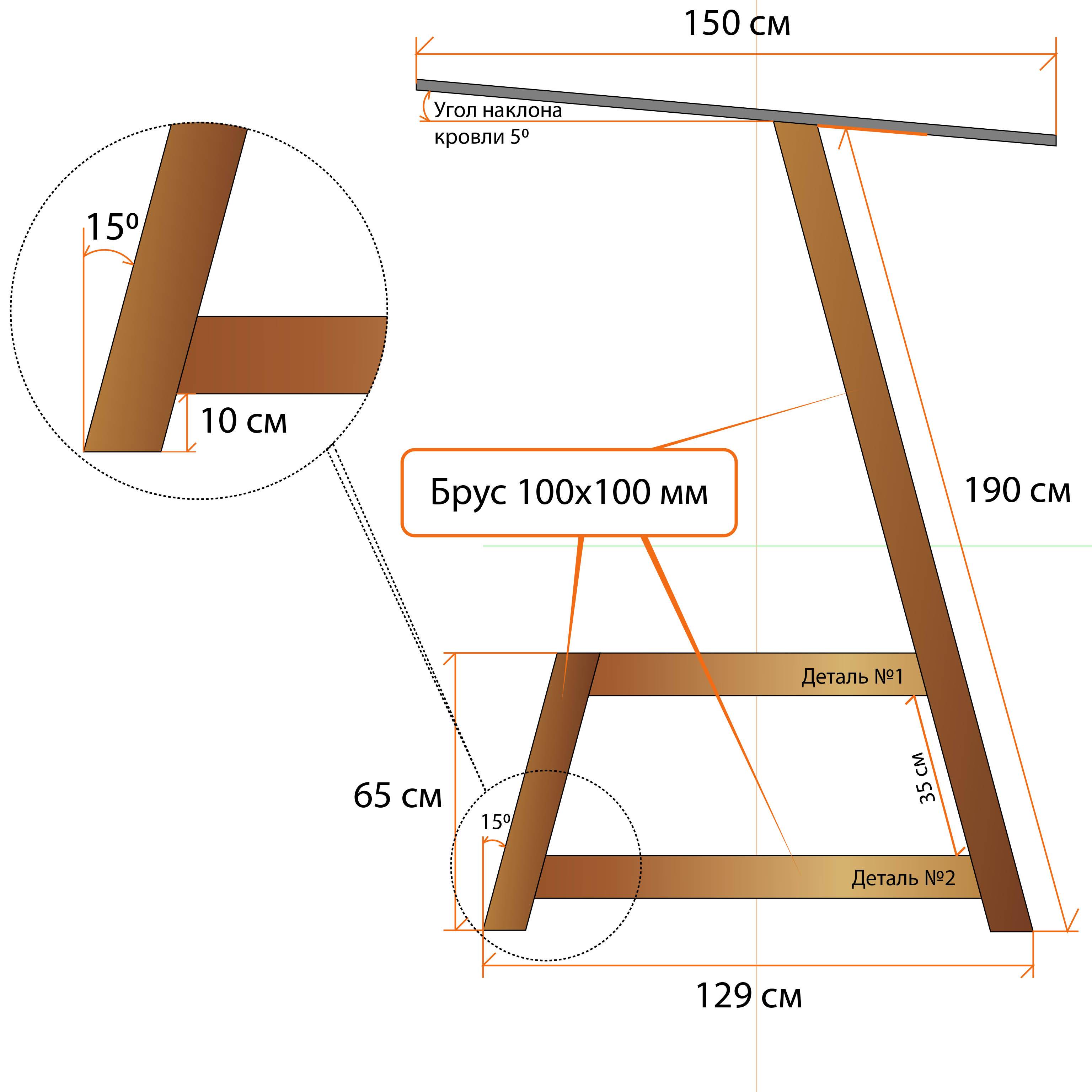

2. Выполнение сборки боковых стоек А-образного каркаса (речь идет про бруски 10*10 см). Для устойчивости их требуется соединять боковыми видами стяжек (доски 3*10 см), а после скрепляют болтиками.
3. Скрепление готовых боковых стоек посредством перекладины (брус 8*8 см) посредством болтов, а также уголков из металла.
4. Из брусков 5.6*5.3 см собирают пару рамок – сиденья (20*5 см) и спинки (20*6.5 см), а на каркас требуется нашивать доску для облицовки саморезами.
5. В перекладине требуется просверлить отверстие, вставить болт, к нему фиксируют рым-гайку и кольцо соединительного типа.
6. К краям скамьи и спинки требуется прикручивать рым-гайки, протягивают трос через них (речь идет про канатную веревку и цепь) и скрепляют с перекладиной.

Боковые типы стоек стационарных видов конструкций должны быть длиннее на 0.5-0.6 метров. До углубления в грунт требуется обрабатывать их средствами, которые препятствуют попаданию влаги в дерево. Наиболее простым методом является обмазка битумом.

Правила создания собственного проекта

В сети можно найти множество типовых проектов с размерами и чертежами. Однако не всегда они органично вписываются в интерьер, соответствуют личным вкусовым предпочтениям. Поэтому возникает необходимость создания собственного проекта. Это весьма ответственное и трудоемкое мероприятие. Нарисованные своими руками чертежи будут полностью соответствовать потребностям. Для того чтобы в итоге получить качественный продукт, необходимо основательно продумать следующие моменты:

• модель;
• число посадочных мест;
• тип основания и способ крепления к грунту;
• качество несущей неподвижной рамы;
• тип подвижной конструкции;
• конфигурацию сиденья.

Модель
Число посадочных мест
Тип основания и способ крепления к грунту
Качество несущей неподвижной рамы
Конфигурация сиденья
Тип подвижной конструкции

Различают следующие модели качелей:

1. Беседка. Такие уличные качели придутся по душе гостеприимным хозяевам. Модель рассчитана на большую компанию, поэтому достаточно сложна в исполнении.
2. Люлька. Это оптимальный вариант качелей для дачи. Предоставляют возможность посидеть втроем и пообщаться, а также прилечь отдохнуть.
3. Акробатическая трапеция. Довольно простой вариант, представляющий собой скамью на подвесах. Можно крепить как к специально изготовленной несущей конструкции, так и к дереву.

Изготовленные своими руками качели бывают одно-, двух-, трехместными. Исходя из этого впоследствии рассчитывается ширина сиденья. Чем больше площадь основания, тем меньше давление конструкции на место установки. Соответственно, при монтаже качелей на грунт во дворе необходимо предусмотреть достаточно широкое, по возможности цельное основание. Если же предпочтение отдается обычным прямым ножкам без дополнительных упоров, то необходимо подготовить для них специальную площадку, иначе со временем они могут увязнуть в почве.

Несущая неподвижная рама должна отличаться надежностью и устойчивостью. Обладая навыками сварщика или кузнеца, можно сделать качели на даче своими руками из металла. Они будут выглядеть фундаментально. В противном случае рекомендуется использовать дерево.

По типу выбор стоит между подвесными и каркасными качелями. Подвесная модель характеризуется более простым способом изготовления. В качестве подвесов можно использовать различные материалы: канаты, цепи, тяги с подшипниками. Канаты достаточно прочны, но не долговечны. Несмотря на специальную обработку, они подвержены гниению. Качели на канатах лучше устанавливать в местах, защищенных от влаги и осадков. Цепи являются безопасными, прочными, легкими. У них практически отсутствует своя инерция, благодаря чему подвесные качели быстро замедляют ход. Тем самым снижается риск удара и травмирования. Тяги с подшипниками представляют собой усиленную конструкцию, способную выдержать любой вес. Недостатком варианта на подшипниках является постоянный уход. Если не смазывать их регулярно, то вскоре появится неприятный скрежет, и они быстро выйдут из строя. Каркасная конструкция характеризуется повышенной устойчивостью. Она безопасна и мобильна. Однако самостоятельное создание таких качелей – трудоемкий процесс, требующий специальных навыков.

Сиденье может быть простой скамьей, скамьей со спинкой и подлокотниками, а также имитировать мягкое кресло или даже диван (такая конструкция выглядит как полноценная беседка). Вариант выбора зависит от индивидуальных предпочтений и функционального назначения. Различие между моделями сиденья заключаются в степени комфорта. Сиденье скамьи выполняют в основном из дерева, а беседки – из обивочной и подкладочной ткани. Решающим моментом является назначение изготовленных своими руками качелей для дачи.

После того как определены все конструктивные особенности, следует рассчитать размеры отдельных составляющих частей. Ширина сиденья на одно посадочное место составляет минимум полметра. Расстояние до сиденья рассчитывается относительно комфортного положения ног, чтобы можно было оттолкнуться. Насколько высокими будут стойки, зависит от способа раскачивания: в положении сидя – 1,7 м, в положении стоя – 2,5 м. Когда чертежи и размеры определены, можно приступать к работе.

Беседка
Люлька
Акробатическая трапеция

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
	Закрепить цепи на карабинах в ушках на верхней перекладине
	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.

Из какого металла выполняется рама для качелей

Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:

• удобны в работе;
• за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
• высокий уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:

• возникновение трудностей при сгибании (необходимо специальное приспособление);
• требуется использование эффективных мер защиты от коррозийных изменений.

Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:

• овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
• квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
• плоские для дополнительных элементов конструкции.

Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.

Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.

Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:

• хомутов с крючками;
• анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
• шарикоподшипников (во избежание скрипа нужно их периодически смазывать).

Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники. Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб

У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения

Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб. У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

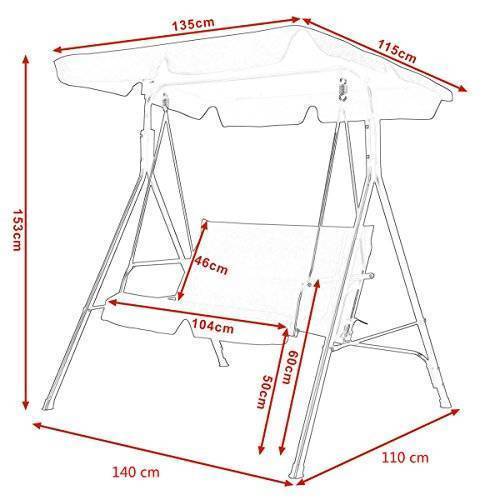

Чертежи самодельных качелей для дачи из металла

Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.

Фото беседок из металла

Вообще, варианты беседок из металлоконструкции очень многочисленны: сварка, ковка, разные материалы, которыми каркасы отделываются. Профильная труба, круглая, из стали и алюминия, есть даже варианты из нержавейки. Все это дополняется любой формой: от квадрата и прямоугольника, до любой сложной формы. Металл настолько пластичен, что вариаций очень и очень много. Некоторые из них собраны в фотогалерее.

Необычной формы крыша, и тент, чтоы было видно декоративные элементы, натянут изнутриМеталлический каркас, обтянутый тентом вместо кровли: тень есть, нежарко и недорогоНеобычный ажур из тонких труб, покрашенный в белый цвет придает конструкции легкостьОчень красивый декор. Это не металлическая беседка, а песня в металлеЕще один вариант многогранной беседкиХудожественная ковка в оформлении стоек — элегантно и эксклюзивноКруглая беседка для дачи под голубым поликарбонатом — романтичноПростое решение для дачи: квадратная беседка, крытая бежевым поликарбонатомСтропильная система может быть красивойНеобычное строение — очень интересное решениеНечасто встретишь металлическую беседку из круглых труб. Сварщик — мастер своего делаАжурная беседка из металла — летний вариант для дачи или во дворе возле домаЧертеж шестигранной беседки — вид сверхуЧертеж шестигранной беседки — фронтальная частьШестигранная открытая беседка из железаЭскиз металлической беседки с отделкой поликарбонатомю В нижней части фигурная отделка из труб, которые закрыты темным полупрозрачным поликарбонатомФото шестигранной беседки из металлопрофиля с частичной отделкой деревомБеседка из метлла с барбекюЧертеж восьмигранной беседки из металла с размерамиЭскиз восьмиугольной металлической беседки с размерамиВосьмигранная беседка из металлаКруглая беседка с металлическим каркасом и обшивкой из поликарбонатаМеталлический каркас в комбинации с обшивкой из затонированного поликарбонатаЭто, наверное, самая простая беседка: две гнутые трубы, которые закреплены на спинках садовых скамеек. К трубам прикреплен поликарбонат. Летняя садовая беседка готова

Как сварить беседку для дачи смотрите в видео:

Как сварить качели: пошаговая инструкция

Основной элемент конструкции, отвечающий за ее прочность – это каркас

Соответственно, соблюдению технологии при его создании нужно уделить особое внимание

Нарезаем трубы на части нужного размера

Сначала трубы разрезают на куски необходимого размера при помощи болгарки. Всего вам потребуется четыре отрезка для боковых стоек, одна верхняя перекладина и две трубы, придающие жесткость. Все элементы конструкции необходимо зашкурить, чтобы избавиться от заусениц.

Затем соединяют трубы основания и приваривают к ним стойки, а к ним крепят перекладину. Под фундамент понадобится выкопать четыре ямы глубиной не менее 80 см. В них помещают металлические балки так, чтобы они выступали из земли и бетонируют их. Цементная смесь используется стандартная. На застывание бетона потребуется около недели.

Далее, можно приступать к привариванию каркаса качелей к балкам. Предварительно следует закрепить на верхней перекладине крепежи для подвесов. Здесь вариантов может быть несколько – заранее приобретенный готовый механизм, крепкие металлические кольца или анкерные крюки.

Система крепления на подшипниках

Сиденье лучше сделать из прочной отшлифованной доски или брусков. Для его изготовления потребуется сварить из металлического уголка небольшой каркас нужного размера с кольцами для крепления цепи или троса. Если ребенок еще маленький, то стоит позаботиться о спинке и подлокотниках. Подвешивать такое сиденье для большей устойчивости нужно по углам за четыре крепления.

Для малышей лучше сделать сиденье со спинкой

Деревянная обивка фиксируется на каркасе болтами. Затем остается лишь повесить сиденье – и конструкция готова. В виде завершающего штриха можно обработать металлические детали антикоррозионным составом и окрасить, дерево тоже желательно покрыть краской.

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Чертежи с размерами

Перед началом работы, надо сделать чертеж качелей-весы.
На схематического типа чертёж наносят размеры будущего аттракциона:

• длина балансира 2500-2700 мм;
• высота опоры. От высоты опоры зависит рычаг (чем она выше, тем он больше), поэтому, вся нагрузка ложится на главную планочку при использовании;
• высота сидения от твердой поверхности(пола или земли). Этот параметр очень важен. В нижней точке высота нулевая. В высшей она зависит от высоты опоры и длины планочки. Максимальная безопасная высота 1 000 мм. Вашему ребенку не будет страшно упасть, травмы будут незначительны;
• высота сидения устанавливается с помощью роста малыша;
• ширина сидушки — 300-400 мм и длина- 450-600 мм;
• высота ручки — 150-200 миллиметров;
• высота основной спинки — 200-300 миллиметров.
