Как из одной розетки сделать две и как правильно провести розетку от розетки

Инструменты и материалы

Из инструментария мастеру будут необходимы крестовидная и плоская отвертки, пассатижи, приспособление для зачистки оплетки (например, канцелярский нож), уровень. Если планируется установить устройство на новое место, для сверления гипсокартона, бетона или дерева потребуется перфоратор.

Чтобы установить розетку, необходимы дополнительные материалы:

  • изоляционная лента;
  • подрозетник;
  • саморезы.

Кабель из соответствующего материала будет нужен, если придется сделать новую розетку, а не поменять старую. Если есть возможность, рекомендуется прокладывать провода в гофру — это дополнительная мера безопасности от пожара.

Преимущества розеток Легранд

Электрические розетки легранд, в сравнении с обычными розетками, имеют целый ряд преимуществ. Одним из значимых факторов является использование при их изготовлении экологически чистых и совершенно безопасных материалов. Для корпусов и внутренних частей применяются различные металлические сплавы, современные пластики, ценные породы древесины.

В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

  • если нужна розетка для электроплиты;
  • когда решили со стиральной машиной подключить бойлер;
  • если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте далее.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

  • новая точка, удаленная от существующей на пару метров;
  • сдвоенная модель вместо одинарной;
  • целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

  • новая точка, удаленная от существующей на пару метров;
  • сдвоенная модель вместо одинарной;
  • целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам. Но если с подключением розеток вы сталкиваетесь впервые, рекомендуем для начала изучить следующий материал, в котором приведен пошаговый инструктаж по подключению электроточек.


Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Подготовка к подключению

Изучая процесс, как от розетки провести другую розетку, необходимо начать с подготовительного этапа. Сначала исходная точка подключения обесточивается. Далее ее необходимо разобрать. Инструменты для проведения этой работы должны иметь определенную защиту, как минимум прорезиненные ручки.

Снимается лицевая панель розетки. Чаще всего колодка с клеммами должна выниматься из монтажной коробки. Для этого в соответствующих местах ослабляются винты. Монтажная коробка остается на своем прежнем месте в стене.

Если же пластина-подрозетник конструктивно совмещена с механизмом, с нее демонтируется только корпус. Также заранее подготавливаются соответствующие провода и новая розетка.

Пошаговый процесс установки розетки своими руками

Извлечение старой конструкции

  1. Обесточиваем розетку, отключая все переключатели в электрощите. Чтобы убедиться в том, что тока в розетке нет, используйте мультиметр – электроизмерительный прибор.
  2. Приступая к разбору старой конструкции, первым делом необходимо выкрутить шурупы и убрать верхнюю часть корпуса. Крышка устройства изготавливается из пластмассы, обычно ее фиксируют два винта.
  3. Под крышкой находится внутренний механизм розетки, с которым далее осуществляется работа.
  4. Рабочую часть изделия также снимают, выкручивая шурупы. При этом следует аккуратно придерживать часть старой розетки.
  5. С помощью ножа необходимо на 10 мм оголить провода.
  6. Новое устройство также необходимо разделить на 2 части – основу и крышку.

Замена подрозетника

Иногда необходимо не только установить конструкцию, но и заменить подрозетник в точке. Потребность в замещении оборудования может возникнуть по ряду причин: подрозетник покрылся трещинами, сломался или, оказалось, что он не надлежащим образом выполнял свои функции.

Виды подрозетников

Установка нового устройства не вызовет особых трудностей. После изъятия старого оборудования необходимо соблюдать определенный порядок действий:

Извлечь старый прибор можно, выкрутив шурупы, фиксирующие его в стене.
Чтобы вытащить его из стены, нужно поддеть его ножом (при установке подрозетника в гипсокартонной стене). Если в помещении стены из бетона и кирпича, извлечь механизм можно с помощью пассатижей или отвертки.
В новый подрозетник вдевают провода

Важно перед покупкой нового устройства замерить диаметр отверстия или старой конструкции, так как габариты подрозетников могут различаться.
Для фиксации устройства в стене используют гипсовый раствор, который изготавливается согласно инструкции, приложенной к продукту.
После высыхания раствора можно приступать к установке розетки.

Установка новой розетки

При работе с двойной розеткой действия производятся путем подсоединения обоих элементов конструкции к одной линии проводки. В один из них подводят 6 проводов, а во второй шлейф из 3 основных проводов.

Это означает, что один элемент розетки будет принимать ток и впоследствии передавать его другому.

Схема соединения

Схема соединения розетки

  1. Перед тем, как монтировать новое устройство, специалисты советуют разделать концы проводов заново. С помощью кусачек их нужно укоротить примерно на сантиметр, после чего очистить от изоляции концы.
  2. Если провод многожильный, его необходимо подкрутить плотнее.
  3. Внутреннюю часть нового изделия необходимо аккуратно вставить в подрозетник, чтобы розетка ровно вошла в отверстие.
  4. Крепко прижимая деталь к стене, нужно закрутить шурупы и зафиксировать прибор в подрозетнике.

Подключение проводов к блоку розеток

Обратите внимание, что провода подсоединяются особым способом (как показано на схеме ниже). При невыполнении предписаний может произойти короткое замыкание

Подключение проводов к блоку розеток

При установке оборудования наперво в подрозетник укладывается аккуратно свернутый провод. Он не должен соприкасаться с распорными лапками коробки, иначе розетка не будет исправно работать.

В случае установки розетки на новую точку, рекомендуется проверить длину провода. Она не должна превышать 20 см, иначе может не поместится в подрозетник.

Подготовительные работы

Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:

  • отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
  • подрозетник (если его нет или он нуждается в замене),
  • кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
  • перфоратор (также необходим для полного монтажа оборудования),
  • выбранная двухгнездная розетка,
  • нож со сменными лезвиями,
  • саморезы,
  • мультиметр,
  • кусачки с изолированными рукоятками.

Работы выполняются в следующей последовательности:

Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения

Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.

Это интересно: Монтаж электропроводки в новостройке своими руками — разбираемся в общих чертах

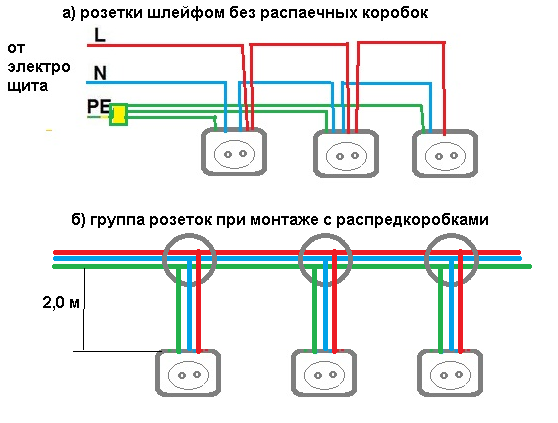

Особенности установки розеток шлейфом

Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.

Подключение розеток шлейфом без разрыва заземления методом пайки

Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.

Как выбрать правильный способ

Подключение двух розеток к одному кабелю

Чтобы выбрать параллельное или последовательное подключение розеток, необходимо просчитать несколько параметров: сумма средств, которые можно потратить на электропроводку, мощность оборудования и отделка стен (возможность и желание переделывать ремонт в случае поломок).

Оптимальным способом считается подключение двух розеток к одному проводу щитка или распределительной коробки – параллельное соединение. Если в помещении не предусмотрено большое количество розеток и приборов (например, только телевизор), подойдет шлейфовый метод.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

  1. Разбирают розетку, открутив крышку.
  2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
  3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
  4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
    • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
    • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

  1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
  2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
  3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
  4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
  5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
  6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

  1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
  2. Провода заводят согласно цветовой маркировке.
  3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
