Как найти обрыв провода в стене: обзор способов обнаружения и устранения обрыва

Поиск обрыва в проводке — специальный прибор

Для профессионального поиска обрыва в электропроводке, используется прибор под названием трассоискатель.

Трассоискатель FLUKE

Трассоискатель состоит из двух отдельных приборов: генератор сигнала и его приёмник. Принцип его работы прост – генератор подаёт сигнал на кабель с обрывом, и ищется с помощью приёмника. Плюсы трассоискателя в том, что он подаёт достаточно мощный сигнал с определённой частотой, и различные радиопомехи помехи не мешают поиску сигнала. С помощью профессиональных инструментов, ищут кабеля под землей до 5 метров, и обрывы на линиях до нескольких км. Чтобы найти обрыв более точно, иногда используют два генератора сигнала с разной частотой.

Поиск обрыва в световой линии, аналогичен поиску в розетках. Единственное, что нужно понимать примерную логику расположения верхней элетропроводки (освещения), чтобы правильно искать обрыв.

В некоторых многоквартирных домах, верхняя проводка идёт у соседей по полу, и если обрыв случился у них, то найти его через перекрытие даже с помощью трассоискателя, будет достаточно проблематично.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

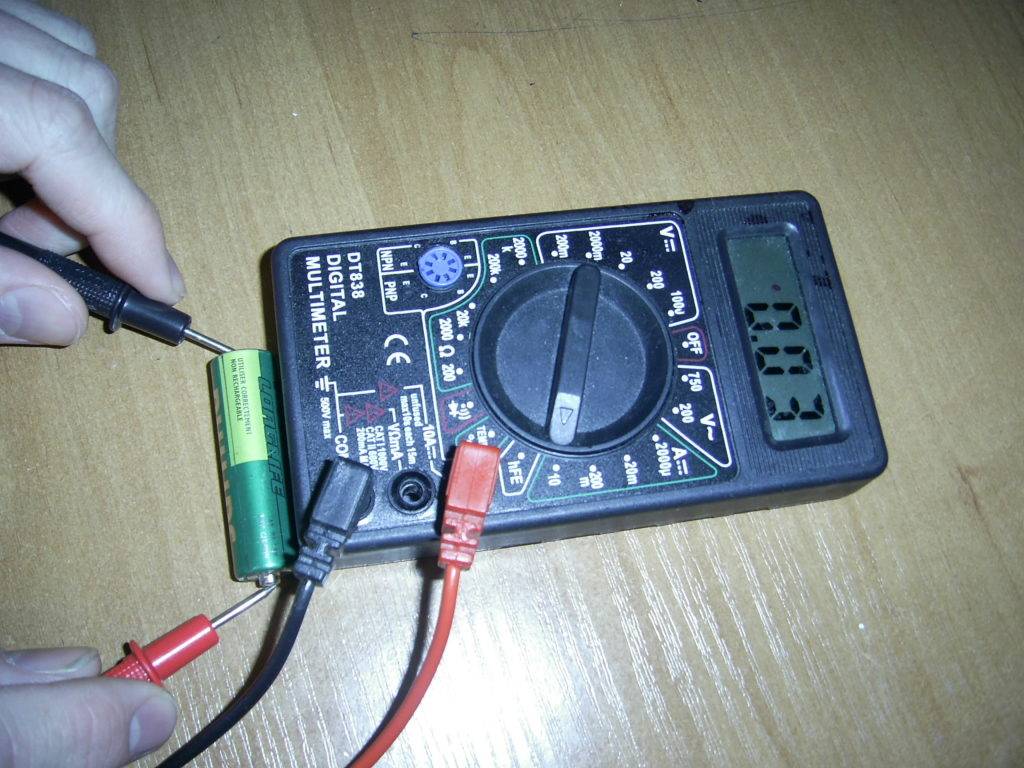

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

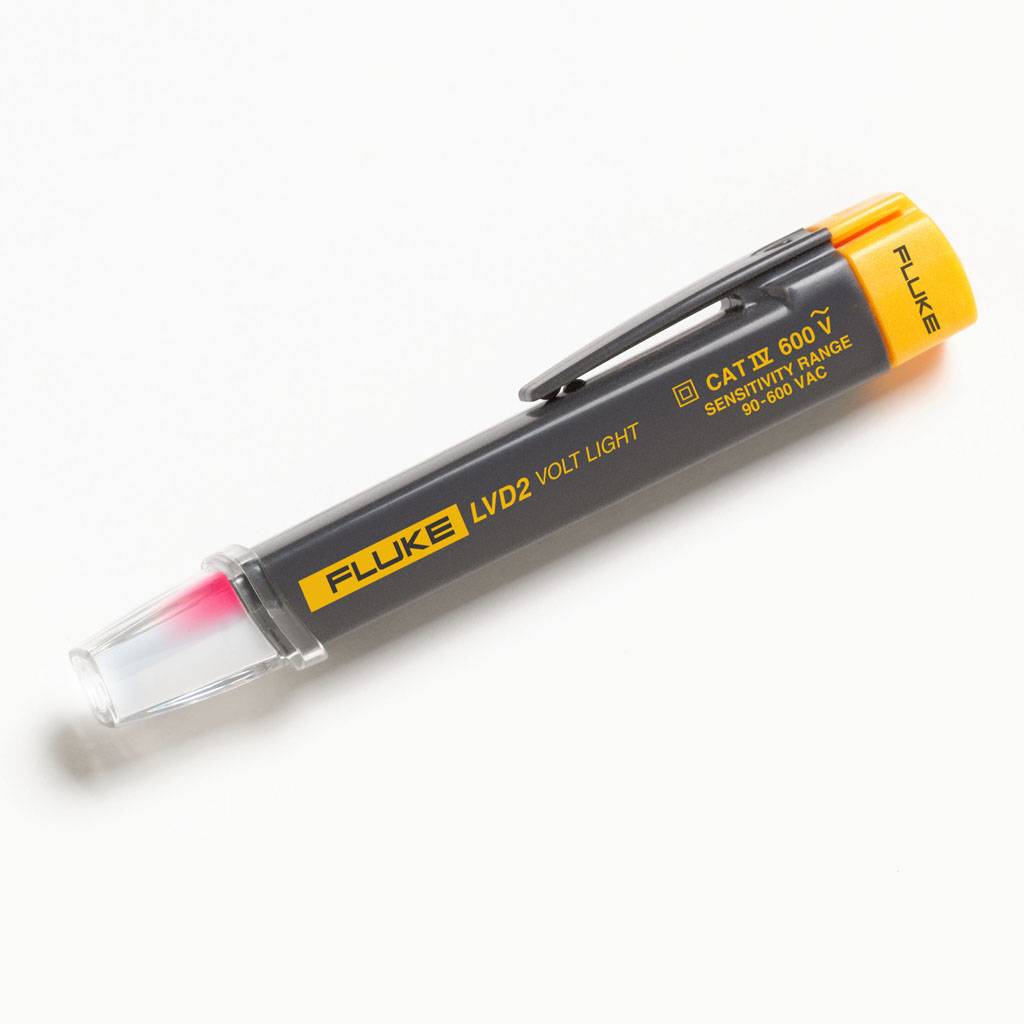

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Приборы для обнаружения скрытой электропроводки

Определение расположения электропроводки прибором

Для определения проводки в стене предназначены специальные приборы, представленные в достаточном ассортименте на рынке современных электротоваров. Их действие базируется на различных физических принципах. Из-за этого при пользовании определенным устройством присутствуют, как положительные моменты, так и отрицательные.

Одни приборы для определения расположения линий реагируют на электромагнитное поле, образующееся вокруг проводника при прохождении по нему электрического тока. Другие – «ищут» скрытый металл, распространяя вокруг себя волны и улавливая происходящие с полем изменения. Так и действие самодельных приспособлений для обнаружения проводки основывается на этих же законах физики. Только часто они гораздо слабее промышленных особенно профессиональных аналогов.

Классификация приборов для обнаружения замурованных линий по принципам, заложенным в основу их работы, представлена в таблице далее.

Виды устройствОсобенности функционирования
1электростатическиереагируют на электромагнитное поле провода
2электромагнитныепри их использовании требуется, чтобы проводка находилась под нагрузкой не менее 1 кВт
3металлоискателипрофессиональные модели способны определять вид металла
4комбинированныесочетают сразу несколько принципов, что значительно повышает точность при работе

Распространенные на практике виды устройств

Для поиска электропроводки в стенах применяют приборы от разных производителей, отличающиеся принципом действия и функциональными возможностями. Глубина обнаружения также отличается.

Профессиональные устройства точно указывают расположение обнаруженного кабеля. Они помогают, как найти скрытую проводку в стене, так и места обрывов. Часто встречаемые на практике варианты представлены ниже в таблице.

Название прибораФункциональные возможности устройства
1сигнализатор Е121 («Дятел»)определяет места обрывов и расположение линии, находящейся под напряжением на расстоянии от поверхности, не превышающем 7 см
2ПОСП-1позволяет обнаружить скрытую электропроводку и участки, где нарушена ее целостность
3STANDARD LA – 1012реагирует на наличие электромагнитного поля, помогает находить обрывы
4датчик ExtechDA30чувствителен к линиям, находящимся под действием переменного напряжения, «видит» даже экранированный кабель

Прибор BOSH GMS 120

Ремонты, либо перестановки, переносы розеток и выключателей – это не каждодневные мероприятия. После капитальной отделки их проведение может понадобиться нескоро. Поэтому при возникновении проблем с питающей электросетью часто экономически нецелесообразно приобретать специальные приборы. Тогда может помочь применение отверток-индикаторов. Такие пробники стоят дешево, но и возможности их также сильно ограничены.

Особенности пользования мультиметром

Мультиметром при диагностике квартирной электросети пользуются, подсоединив его к полевому транзистору, например: 2SK241, КП103А, КП303. Алгоритм того, как определить проводку в стене с его помощью, следующий:

  • выставляют режим измерения сопротивления на диапазон 200кОм;
  • подсоединяют щупы к среднему и левому выводам транзистора, а правый – оставляют в качестве антенны;
  • ведут им вдоль стены;
  • при попадании в электромагнитное поле изменится внутреннее сопротивление полупроводникового элемента, что и регистрирует мультиметр;
  • на участке, где значение сопротивления максимально изменится, будет располагаться линия электропроводки.

Обычный китайский мультиметр, помогающий, как найти провод в стене, так и определить точку обрыва, показан ниже на фото.

Как найти скрытую проводку своими руками

Визуальный осмотр

В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.

Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены. При помощи радиоприемника

При помощи радиоприемника

Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.

Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей. Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам

Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене

Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.

При помощи индикаторной отвертки

Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.

«О» – определение фазы. «L» – бесконтактное определение проводки с низкой чувствительностью и «H» – определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).

Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.

Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.

При помощи транзистора и мультиметра

Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.

Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).

Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.

Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.

Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.

Приступаем к поиску!

Понятное дело, что перед тем, как перейти непосредственно к поиску обрыва, вам нужно исключить все иные причины отсутствия электричества. Таким образом, мы можем прийти к выводу, что нужно искать все же причину внутри стены.

Логический метод

До этого уже говорилось о том, что в данном случае полагаться на логику все же не стоит. Тем не менее в некоторых случаях она все же может быть одним из методов поиска обрыва

Для этого в обязательном порядке стоит обратить внимание на то, были ли некоторое время назад ремонтные работы у ваших соседей через стенку. Кроме того, стоит обратить внимание на появление специфического запаха гари, поскольку он появляется во время изолирующего слоя

Также вспомните, мигал ли свет в последнее время после проведения вами ремонтных работ и так далее. Причин действительно может быть огромное количество и об этом нужно знать в обязательном порядке.

Индикатор

Одним из способов определения обрыва является использование индикаторной отвертки. Если говорить в целом об этом инструменте, то к нему можно относится достаточно скептически. Дело в том, что определить индикаторной отверткой точное место, где произошел обрыв, конечно же невозможно, тем более индикатор показывает лишь фазу, а вот ноль отыскать у вас не получится. Тем не менее, как возможность определения приблизительного места обрыва фазы использовать данный инструмент все же можно. При всем этом индикатор указывает зону повреждения, которая должна располагаться на удалении не более 30 сантиметров от этой точки.

Детекторы

Если говорить о детекторах проводки, то это специализированные инструменты, которые, собственно говоря, и используются для того, чтобы определить место обрыва проводки. Такой инструмент в настоящее время вполне можно отыскать в любом специализированном магазине электрики, правда стоит он достаточно дорого. Таким образом, именно этот вариант в настоящее время является самым надежным и эффективным для поиска обрыва. Однако выбирать необходимо качественный инструмент от известного производителя. Впрочем, нередко сейчас такой инструмент можно найти в аренду.

Необычные способы

Интересно то, что в настоящее время существует несколько нестандартных вариантов поиска обрыва. К примеру, имеется возможность воспользоваться радио. Да, не удивляйтесь, это действительно рабочий хотя и не самый эффективный вариант поиска обрыва проводки. Для того, чтобы отыскать обрыв вам потребуется настроить радио на средневолновую частоту. Далее взять радио в руки и водить им по стене. В тот момент, когда появятся искажения вы и нарветесь не место обрыва. Точно такой же вариант поиска можно произвести при помощи обыкновенного микрофона. Собственно говоря, это достаточно простая, хотя и не самая эффективная задача.

В конечном итоге хочется отметить только одно, какой бы вы вариант не выбрали, это совершенно не гарантирует того, что вы сможете добиться должного результата. Для того, чтобы избежать проблем, лучше всего обратиться за помощью к профессионалам, которые смогут быстро и эффективно справиться с поставленной задачей. Не нужно без должного опыта пытаться самостоятельно справиться с поставленной задачей. Все это может привести к очень серьезным последствиям, в том числе и к усугублению ситуации, но что более опасно, может стать причиной поражения электрическим током.

Всем удачи, отличного настроения и всего вам самого наилучшего дорогие друзья.

Ищем место повреждения провода

Методика отыскания повреждения фазного провода

Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:

  • В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
  • Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
  • Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
  • Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
  • Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.

Поиск повреждения при помощи бесконтактного указателя напряжения

А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.

Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.

Методика отыскания места повреждения нулевого провода

С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует?
Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току.
Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:

Отключите все электроприборы в вашем доме

Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка

Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.

Вводной пакетный переключатель

Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения

Очень важно не перепутать и вставить нулевой провод именно данного присоединения.
Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями. Если же у вас установлен двухполюсный автомат, то вам значительно проще

Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Старинные дедовские способы поиска проводов в стене

   В поиске места прохождения кабеля так же могут помочь дедовские методы. Раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

   Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

   1. Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

   Визуальное выделение штроб на фоне стен

   2. Берете обыкновенный радиоприемник, настраиваете на 100 — 150 кГц и, подводя к стене, слушать характер шума. Появление посторонних звуков, шипения, потрескивания свидетельствует о наличии в данном месте провода. Рекомендуется включить в розетку, которая питается от искомой линии проводки, мощный электроприбор, чтобы по кабелю протекал ток нагрузки.

   Радиоприемник

   3. Альтернативный вариант по отношению к радиоприемнику, это использование микрофона и магнитофона. Подключаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

   Обычный микрофон

   Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!

   Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой

Некоторые типы отверток реагируют на проложенный в стене кабель

   Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой. Некоторые типы отверток реагируют на проложенный в стене кабель.

   В случае необходимости поиска скрытой электропроводки можно обратиться за помощью к специалистам, которые предоставляют подобную услугу. Преимуществом этого варианта является точность в определении мест расположения кабеля.

   Если вы приобретаете первый раз прибор и еще не знаете, работает он или нет, то у опытного электрика наверняка уже есть проверенный временем прибор, который позволит с точностью определить не только местонахождение проводки в стене, но и точное место ее повреждения, в случае возникновения такой необходимости. Поэтому прежде чем идти в магазин за прибором следует подумать о целесообразности такой покупки.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Специальные приборы и их принципы работы

Для выявления скрытой проводки можно воспользоваться специальными электроприборами – искателями, которых на рынке электротоваров вполне достаточно.

Примечательно, что в таких приборах используются разные принципы работы, из-за чего у них есть свои достоинства и недостатки.

Так, можно приобрести искатели:

  • Электростатические. Работа таких приборов основывается на улавливании электромагнитного поля, которое образуется в кабелях при прохождении по ним электрического тока. Приборы, использующие этот принцип действия – одни из самых распространенных и недорогих. Они позволяют достаточно точно найти скрытую проводку при условии, что исследуемые стены сухие и не отсырели, и в них нет металлических конструкций;
  • Электромагнитные искатели проводки. У них принцип определения тот же, что и у электростатических, то есть, они определяют наличие электромагнитного поля. Но у них есть одна особенность – проводка, которую нужно найти, должна находиться под нагрузкой, причем она должна быть не меньше 1 кВт. Поэтому перед поиском нужно сначала что-то включить в розетку, к примеру, электрочайник, а после уже определять расположение кабеля;
  • Металлоискатели. Особенность такого прибора заключается в том, что он сам создает электромагнитное поле. При этом, попавший в зону действия этого поля металл будет вызывать изменение его, на что и будет реагировать устройство. Этот прибор удобен тем, что не требует запитки проводов. Но при этом он будет реагировать на все металлические элементы в стене – гвозди, шурупы, проволока и т. д. Профессиональные модели, в отличие от любительских, могут определять, что за металл скрыт в стене, что значительно облегчает поиски.

Выпускаются также и комбинированные устройства, использующие одновременно несколько принципов работы, что повышает точность определения.

К тому же нередко такие приборы обладают дополнительными функциями, значительно расширяющие их сферу применения.

К примеру, искатель дополнительно может помочь в определении места обрыва проводки или заземления, поиске фазного провода и т. д.
