Ищем распределительную коробку в стене – обзор методов

Как найти распределительную коробку в стене: способы и инструкция

Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

    1. Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0.5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью. Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
    2. В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
    3. В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.
    4. Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
    5. Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.

  1. Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
  2. В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.

https://youtube.com/watch?v=WF8-IsGHPwc

Вот теперь мы ответили на вопрос, как найти распределительную коробку в стене , мы понимаем, что существует еще множество сложностей, расскажите, с чем столкнулись вы, давайте вместе поможем найти коробки и остальным нашим читателям.

Похожая статья: Делаем токопроводящий клей из подручных материалов.

Как найти распределительную коробку и соединить провода?

Восстановление схемы электропроводки

Чтобы в помещении или жилой комнате с исправной электропроводкой найти распределительную коробку необходимо:

  • начертить схему электропроводки на основе имеющихся соединений выключателей и розеток;
  • по схеме оценить возможное количество распределительных коробок в помещении;
  • выполнить поиск распределительных коробок.

Для начала надо либо выкрутить пробку на входном щитке либо отключить на нём соответствующий комнате выключатель и убедиться при помощи индикаторной отвёртки в отсутствии напряжения в комнате на розетках и выключателях. После этого потребуется снять крышки с выключателей розеток и осмотреть их клеммы. Возможны только два варианта соединений:

  • в клемме присутствует один провод и это означает, что он либо проложен от коробки до розетки или выключателя, либо эти клеммы последние в соединении с другими розетками или выключателями;
  • в клемме присутствует два провода, что указывает на последовательное соединение клемм выключателей и розеток.

На листе бумаги наносятся изображения выключателей и розеток. Затем потребуется уточнить схему их соединений. Для этого потребуется тестер и удлинитель, который позволит удобно «прозвонить» провод между клеммами разных розеток и выключателей. «Прозвонить» надо начиная с розетки, клеммы которой содержат только одну пару проводов. Винты на клеммах с двумя проводами надо отвинтить, а концы проводов развести.

Если в комнате присутствует несколько розеток с одной парой проводов, вставляем в любую из них штепсель удлинителя. Удлинитель располагаем около любых разомкнутых концов проводов. Один щуп тестера вставляется в удлинитель, а другим надо последовательно прикасаться к разведенным концам проводов. Показания тестера в режиме измерения сопротивления покажут нулевое сопротивление на искомом проводе.

Это будет провод либо последовательно соединяемых клемм розеток и выключателей, либо из соединения двух розеток или выключателя, который соединён через одну или несколько распределительных коробок. По результатам тестирования проводки чертится её электрическая схема. Но при этом реальное количество распределительных коробок останется не выясненным.

Поиск и ремонт

Поэтому найти распределительную коробку можно одним из следующих способов. Наиболее надёжным является индуктивный метод. Он основан на определении места нахождения провода с током по его электромагнитному полю. Для поиска потребуется специальный прибор, например как на изображении ниже:

  • понижающий трансформатор мощностью 100 – 200 ВА с первичной обмоткой на 220 В,
  • мощный керамический резистор,
  • универсальная магнитная головка от катушечного магнитофона,
  • тестер,
  • удлинитель.

Параметры резистора зависят от напряжения на выводах вторичной обмотки трансформатора. Если резистор перегревается при подключении к трансформатору его надо положить в банку с водой. Тестер соединяется с выводами магнитной головки и используется либо в режиме измерения микровольт, либо микроампер. Что лучше выясняется опытным путём.

  • Соединяем последовательно вторичную обмотку трансформатора и резистор.
  • Выбираем те две клеммы розетки, розеток, выключателя или выключателей, которые определены указанным выше методом как соединённые через распределительную коробку.
  • Соединяем одну клемму со свободным выводом вторичной обмотки, а другую – со свободным выводом резистора.
  • Прикладываем к стене магнитную головку возле одной из клемм. Перемещая магнитную головку, добиваемся максимума показаний тестера.
  • Точку максимума на стене помечаем.
  • Удаляясь от первой точки, аналогично помечаем вторую, третью и так далее пока не приблизимся к другой клемме. При этом через точки можно либо провести линию, либо вообразить её.
  • Переключив вывод обмотки или резистора на другую аналогичную клемму, делаем разметку для следующей жилы другого провода, проходящего через распределительную коробку.

Убрать провода в стену

Безопасный, но занимающий много времени и финансов, способ закрыть шнур – спрятать его внутри стены. Скрытая проводка не нарушает привлекательный вид ремонта, выглядит эстетично и завершенно.

Если в месте установки перегородка из бетона – не обойтись без штробления. Это непростое, пыльное решение, которое подойдет только тем, кто затеял капитальный ремонт и на этапе черновой отделки вспомнил о желании повесить телевизор на стену и спрятать от него шнур.

  • Для этого нужно четко прорисовать схему, где будут идти провода, их начало и выход трассы.
  • Штробу в стене располагают строго по диагонали или вертикали до ближайшей розетки или распределительной коробки.
  • Если в стене ранее уже выполнены укладка электрических кабелей, перед началом работ вооружитесь оборудованием для выявления скрытой проводки.

Все гораздо проще, если нужно расположить телевизор, на стене из гипсокартона. Тогда размечают расстояние от кронштейна до ближайшей розетки, и протягивают провод в полости стены за стройматериалом.

Обнаружение с использованием металлоискателя

В зданиях, построенных до 90х годов, часто использовались металлические распределительные коробки, под толстым слоем штукатурки или декоративной отделкой они эффективно выявляются металлоискателями. Производители делают много разных видов металлодетектеров с многочисленными функциями. Один из наиболее востребованных у монтажников считается универсальный прибор «Floureon». С его помощью можно не только определять скрытые металлические предметы, провода под напряжением на глубине до 10 см, но и деревянные лаги, пластиковые трубы и другие предметы. Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Прибор имеет три режима работы:

  1. Обнаружение проводов под напряжением, центральное положение переключателя;
  2. Обнаружение металлических элементов, правое положение переключателя;
  3. Обнаружение деревянных, пластиковых труб и других предметов, отличных по структуре и плотности от строительного материала стены, левое положение переключателя.

Переключатель находится на передней панели в центре корпуса под жидкокристаллическим дисплеем. С боку левой стороны расположена кнопка калибровки прибора, которую надо нажимать перед проведением тестирования. Для калибровки прибор прикладывается к участку стены, где нет посторонних предметов, нажимается кнопка, появляется звуковой сигнал, через несколько секунд на дисплее отображается информация об успешном завершении калибровки, сигнал пропадает. В этом процессе считывается структура материала чистой стены, при любом изменении плотности, наличии металлических предметов, магнитного поля от электропроводки, «Сенсор» автоматически определяет эти признаки и выдает информацию на дисплее. Символы, отображающиеся на экране:

  • Треугольник с молнией обозначает наличие проводов под напряжением переменного тока;
  • Магнит в виде подковы указывает наличие металлических предметов;
  • Перечеркнутый магнит или контур швеллера отображает присутствие деревянных или пластиковых конструкций.

Для поиска коробки прибор устанавливается в режим обнаружение металлов. Данный метод имеет ряд недостатков, металлические конструкции в гипсокартонных и бетонных стенах с арматурой затрудняют поиск.

Внешний вид детектора Bosch GMS-120

Аналоги таких приборов выпускают много производителей, активно используются модели «Зубр», Bosch GMS-120, они не дешевые, оправдывают себя только при профессиональной деятельности.

 Таблица сравнения технических характеристик различных моделей

МаркаОбъекты обнаружения Глубина выявления в мм

Сталь/ медь

Глубина обнаружения провода в ПВХ изоляции, в ммГлубина обнаружения деревянных брусков, ммТочность в мм
GMS 100 MЧерные и цветные металлы, провода100/ 80511,1
GMS 120Металлы, провода, элементы дерева 120/8051391,1
D-tect 120Цветные и черные металлы, кабели, пластик и дерево120/806139±11
D-tect 150, D-tect 150 SVМеталы, провода, пластик , древесина.150/806141±6

Bosch GMS-120 стоит примерно 6700р, не каждый обыватель может позволить покупку такого прибора для временного использования.

Степень защиты

Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.

Следует учитывать класс изделий:

  • в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
  • на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
  • полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
  • на улице, в грунте применяют IP 67;
  • использование с подводным погружением – IP 68.

Народные и дедовские методы поиска

Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.

Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:

  • слуховой аппарат;
  • радиоприемник;
  • компас;
  • смартфон.

Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.

Обнаружение кабеля слуховым аппаратом

Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.

Слуховой аппарат “АК-1”

Поиск радиоприемником

Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.

Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.

Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.

Компас

Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.

На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.

Приложение для смартфона

Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.

Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.

Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.

Поиск проводки с помощью смартфона

Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.

Как сделать распаячную коробку

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

  • Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.
  • Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

  1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников. Если подгорела изоляция, но нет возможности укоротить провод, тогда оденьте сверху на него кембрик.
  2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
  3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

Как сделать распаячную коробку.

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

  • Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.
  • Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

  1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников.

    Если подгорела изоляция, но нет возможности укоротить провод, тогда оденьте сверху на него кембрик.

  2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
  3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

Похожие материалы:

  • Монтаж распределительной коробки
  • Видео урок № 4. Расцветка и правильное …
  • Видео 23. Как распаять двух клавишный …
  • Замена и как спрятать распределительную …

← Предыдущая страница

Следующая страница →

Добавить свой

  1. Петр Иванович

    Май 11, 2014 в 09:45

    А как найти распаячную коробку, которая заклеена обоями и внешне невозможно определить ее место установки?

    Ответить

    Бывалый Электрик

    Май 11, 2014 в 11:13

    Простучите стену под потолком, там где будет коробка будет слышен глухой звук стучания по пустоте…

    Ответить

дачник

Июль 22, 2014 в 21:31

Здравствуйте! А как нарастить провод если лишь маленький кусочек торчит из распределительной коробки.

Ответить

Бывалый Электрик

Июль 22, 2014 в 22:17

Добрый вечер! Придется разбивать возле коробки, там наращивать провод или кабель и после тщательной изоляции замазывайте раствором, но только после отключения электричества. Когда будите разбивать, будьте аккуратны и не повредите другие провода или кабели.

Ответить

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.


Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Класс защиты

Основные характеристики ответвительных коробок также включают в себя класс защиты (ГОСТ 14254-96), который указывается в виде IPXX, где ХХ – цифровое обозначение. Причем, первая цифра указывает устойчивость к пыли, вторая — к влаге. Ниже приведены таблицы, в которых расписаны коды класса защиты.

Таблица для первой цифры:

КодОписание
защита не предусмотрена
1не допускается проникновение частиц с размером более 50 мм
2не допускается проникновение частиц с размером более 12 мм
3не допускается проникновение частиц с размером более 2,5 мм
4не допускается проникновение частиц с размером более 1 мм
5устройство защищено от отложений пыли
6устройство защищено от проникновения пыли

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Установка

Напоминаем, что все работы с проводкой необходимо выполнять только при отключенном электропитании.

Процесс установки накладных распределительных коробок не представляет сложности, достаточно разметить отверстия под крепеж, просверлить их и закрепить основание на стену, предварительно убрав с него заглушки для подвода труб или короба с кабелем. Далее достаточно соединить провода, как того требует схема электропроводки.

Фото установленной и подключенной внешней распределительной коробки

Если коробка металлическая, ее желательно заземлить (когда в проводке предусмотрено заземление).

Прежде чем включить электропитание, рекомендуем тщательно проверить правильность соединений.

Видео: Типичные ошибки при распайке ответвительной или распределительной коробки.

Процесс установки распределительной коробки для скрытой проводки несколько сложнее. Для этой цели потребуется специальная насадка на перфоратор, если требуется организовать посадочное место в бетоне или кирпиче. Для гипсокартона насадку можно устанавливать на обычную неударную дрель.

Насадка для бетона Насадка для гипсокартона

Подобрав насадку соответствующего стакану коробки диаметра, приступают к высверливанию отверстия. Работая с бетоном, рекомендуем при высверливании использовать респиратор.

Далее алгоритм установки зависит от материала стены:

  • для гипсокартона достаточно вытащить высверленный круг, установить стакан и зафиксировать его крепежом;
  • в бетонной или кирпичной стене потребуется выбить высверленное отверстие (края его должны быть гладкими) и установить стакан, зафиксировав его цементным или гипсовым раствором.

Далее процесс практически не отличается от действий при установке внешней коробки, который был описан выше.

Коробка, установленная в кирпичную стену

На рисунке выше показана установленная и подключенная ответвительная коробка.

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 10-08-019-01

НаименованиеЕдиница измерения
Коробка ответвительная на стене1 шт.
Состав работ
Не предусмотрен

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года

(цены Московской области), которые рассчитаны опираясь на нормативы2009 года . Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Методы поиска распределительных коробок

Расположение коробки в квартире зависит от множества факторов. Самый существенный из них — эпоха, при которой возводили здание. Это не касается квартир, в которых электропроводка претерпела изменения или модернизацию во время ремонта.

Поиск коробки по схемам и планам

Электропроводка относится к сложным техническим системам. Поэтому в современном доме расположение коробок должно быть простым, логичным и предсказуемым. По стандартным правилам монтажа распредки ставят на расстоянии 150 мм от уровня потолка и непосредственно над выключателями и розетками. Если проводка укладывается ответственными и профессиональными электриками, то данное правило выполняется.


Схема электропроводки в квартире

Магнит или компас для поиска металлических коробок

Современные коробки выполняются из пластика. Старые нередко делались из железа или имели крышку из жести. Поэтому их можно обнаружить магнитом, компасом или любым другим предметом, способным реагировать на железо.

При этом способе магнит необходимо перемещать по стене в зоне предполагаемого нахождения распределительной коробки. Искомый объект находится там, где притягивается магнит или отклоняется стрелка компаса. Чувствительности обыкновенного черного феррита может быть недостаточно. Поэтому надежнее воспользоваться неодимовым магнитом.


Неодимовый магнит

Обнаружение металлоискателем

Более профессиональная методика, которая доступна любителям раскопок. Металлодетектор способен отреагировать на металлическую распаечную коробку или находящуюся в ней проводку. Прибор крайне чувствителен на расстояниях в 5-10 см. Поэтому, скорее всего, потребуется снизить мощность приема.

Применение металлоискателя имеет один нюанс. Датчик столь же уверенно почувствует и арматуру. Такой метод поиска плохо годится для домов с армированными стенами или изобилием металлоконструкций.


Металлоискатель Bosch GMS 120 Prof

Металлоискатель способен ложно сработать на провод под штукатуркой. Но в некоторых случаях это поможет отследить путь от розетки до точки распределения. Это и плюс, и минус. Зная линию прокладки кабеля, гораздо легче найти и распредку.

Поиск коробки радиоприемником

Радиоприемник чувствителен к помехам, излучаемым проходящими в стене кабелями. Для поиска по проводам должен протекать ток. Причем чем он больше, тем отчетливее будет себя выдавать распределительный бокс. В идеале ток должен быть не менее 5 ампер. Чтобы его создать в розетку придется включить чайник, утюг или другой мощный электроприбор.

Помимо портативного приемника возможно применить и другие устройства. Самые распространенные из них следующие:

  • радиотелефон;
  • слуховой аппарат;
  • дешевую или детскую рацию;
  • кассетные плееры с функцией радио;

Профессиональные детекторы Meet MS-158M и подобные приборы

Поиск коробки подобными устройствами скорее прерогатива профессионалов. Они дают наиболее точные результаты с минимальными усилиями. Работа приборов основана на чувствительности к электромагнитным полям. Некоторые модели дополнительно оснащаются металлоискателями. Они позволяют узнать, где находится коробка, проводка и арматура.

В продаже имеются сотни приборов, подобных Meet MS-158M. Характеристики некоторых из них приведены в таблице.

Модель устройстваЧто ищет?Глубина обнаружения медного кабеля в ПВХ изоляции, см
D-tect 120Любые металлы, пластиковые трубы, древесину6
D-tect 150 SVМеталлы, трубы, древесину, проводку4
GMS 100 MПроводку, цветные и черные металлы5
GMS 120Металлы, провода, дерево5

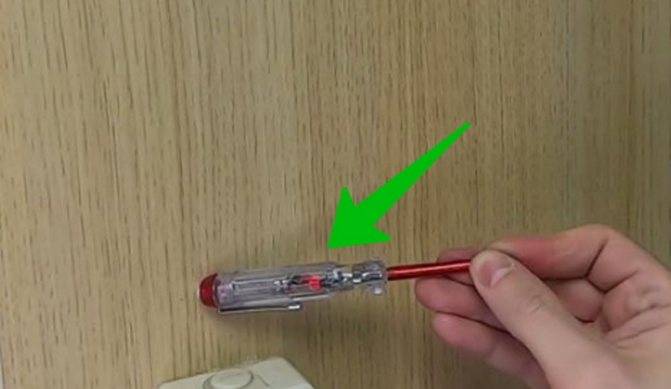

Транзисторная индикаторная отвертка

Наиболее эффективный и дешевый способ. Индикаторная отвертка за копейки продается в любом магазине из серии «1000 мелочей» и «все для дома». Она позволяет определить место установки распределительных коробок и проводов на глубинах до 2 см.

Отвертка должна быть транзисторной. Поиск коробки осуществляется по следующему алгоритму:

  1. Возьмите индикатор в руки. Необходимо касаться пальцем (кожей без перчаток) металлической кнопки на колпачке отвертки.
  2. Водите щупом отвертки по стене в предполагаемом месте расположения коробки.
  3. Там, где красный светодиод горит сильнее всего — находятся провода. Отыщите место пересечения кабелей от розеток и выключателей.
  4. Искомая коробка находится там, где кабели сходятся в одну точку. В этом месте светодиод горит с максимальной яркостью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
