Как найти скрытую проводку в стене

Любителям электротехники: мастерим поисковый прибор своими руками

Те, кто хоть немного разбирается в электротехнике, могут самостоятельно смастерить небольшой прибор из элементарных деталей. Для изготовления вам потребуется:

• Коробка из пластика;
• Алюминиевый скотч;
• Аккумуляторы;
• Лампочка;
• Транзистор.

Коробочка не должна быть слишком больших размеров. Подойдет и пластиковая коробочка от обычной лампочки. На одну из ее сторон необходимо наклеить небольшой кусочек алюминиевого скотча. Он необходим в качестве антенны. Установите аккумуляторы мощностью 4-5 Вт. Проделайте на одной из граней отверстие и вмонтируйте туда лампочку. Теперь необходимо установить сверхчувствительный транзистор и присоединить батареи и антенну к скотчу. В качестве антенны можно использовать проволоку. Когда все части займут свое место внутри коробочки, закройте крышку. Водите антенной получившегося прибора по стене. Когда вы прикоснетесь к месту расположения кабеля, лампочка загорится.

Еще один простейший прибор можно собрать из:

• Транзистора;
• Омметра;
• Динамика.

Обращая внимание на то, что прибор этот один из элементарных для понимающих людей, точность его будет соответствующей. Собрать цепочку необходимо согласно нижеприведенной схеме

Омметр лучше использовать стрелочного типа. Для удобства пользования можно заключить все компоненты в небольшую коробочку. Динамик подойдет и от старого стационарного телефона. Прибор будет реагировать на наличие провода в стене соответствующими шумами. Метки:Электричество

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Как найти скрытую проводку своими руками

Визуальный осмотр

В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.

Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены.

При помощи радиоприемника

Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.

Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей.

Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.

При помощи индикаторной отвертки

Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.

«О» – определение фазы. «L» – бесконтактное определение проводки с низкой чувствительностью и «H» – определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).

Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.

Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.

При помощи транзистора и мультиметра

Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.

Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).

Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.

Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.

Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.

Как определить скрытую проводку при помощи подручных средств?

1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Обнаружение проводки дедовскими методами

Задолго до появления высокоточных цифровых детекторов, найти проводку в стене можно было подручными средствами. К таким методам относятся:

• поиск проводки в стене с помощью радиоприёмника;
• поиск с помощью кассетного магнитофона;
• обнаружение проводки с помощью слухового аппарата;
• использование тестера.

Определение скрытой проводки в стене с помощью радиоприёмника, не отличается высокой точностью, но данный метод не будет стоить денег, при наличии устройства приёма радиостанций.

Прежде чем приступить к определению местонахождения проводов в стене, следует в электросеть включить любой прибор, в котором есть высокоскоростной двигатель. Это необходимо для образования устойчивых помех для радиосигнала, который будет обнаружен с помощью самодельного детектора. Для этой цели можно применить болгарку или дрель. Прибор необходимо включить на максимально возможных оборотах.

Для того чтобы найти проводку, приёмник настраивается на частоту 100 кГц и подносится к стене. При максимальном приближении к месту расположения электропроводки в стене, приёмником будет улавливаться треск. Чем сильнее уровень помех, тем ближе расположена проводка в стене.

Недостаток этого метода обнаружения заключается в том, что проводка должна быть под напряжением, а в цепь обязательно подключена нагрузка.

Поиск с помощью кассетного магнитофона возможна только в том случае, если устройство не планируется использовать в дальнейшем по назначению. Чтобы использовать этот метод потребуется изготовить катушку, с помощью, которой и будет улавливаться электромагнитное поле. Для катушки используется медный провод диаметром 0,50 мм. Провод укладывается спиралью на любую плоскую неметаллическую поверхность круглой формы, при этом следует сделать 2 независимых контура.

1. контур укладывается спиралью, примерно, до середины радиуса круга;
2. контур размещается спиралью от середины окружности, до места, где расположен первый контур.

Затем у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двужильный провод, который соединяется с первым контуром.

Затем от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.

Чтобы найти проводку в стене потребуется включить магнитофон в режиме воспроизведения кассеты, и подключить наушники к проигрывателю. Если такой возможности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при этом обязательно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.

При включении самодельного детектора, в наушниках будет обнаруживаться постоянный однотонный сигнал высокой частоты, при поднесении катушки к стене в которой находится проводка под напряжением, частота сигнала будет меняться, а когда катушка будет расположена непосредственно над проводником, звук в наушниках полностью исчезнет.

Чтобы найти проводку с помощью слухового аппарата, необходимо перевести прибор в режим «телефон» и приблизить его к стене. В этом режиме аппарат отлично воспринимает электромагнитные колебания и проводка, которая находится под напряжением, без труда будет обнаружена.

Найти проводку в стене при помощи мультиметра, также не составит большого труда. Для этой цели понадобится прибор, который переводится в режим измерения сопротивления. Также потребуется найти полевой транзистор, небольшой мощности к которому требуется подсоединить щупы прибора.

Прибор подсоединяется к стоку и истоку полевика, и деталь используется в качестве детектора электромагнитного излучения. При приближении полевого транзистора к месту в стене, где находится проводка, будет изменяться сопротивление прибора, которое зафиксирует мультиметр.

Все перечисленные методы, проверены на практике и отлично себя зарекомендовали.

Найти проводку с помощью смартфона или индикаторной отвёртки, практически невозможно. Также не стоит верить таким утверждениям, что можно найти проводник под толстым слоем штукатурки, с помощью компаса. Использование таких устройств, для того чтобы найти проводку, абсолютно бесполезное занятие.

Как найти провод в стене: основные способы

Итак, изначально хотелось бы рассказать о нескольких действенных способах, которые может использовать каждый человек в своем доме.

Делаем металлоискатель своими руками

Вы можете сделать металлоискатель своими руками, такую самоделку можно изготовить примерно за один час. Конечно, с огромными масштабами она не справится, но найти провод в стене поможет с легкостью. Стоит заметить, что максимальный радиус действия составляет 10 см.

Используем детектор скрытой проводки

Сейчас есть отличное устройство – детектор скрытой проводки Meet MS-158M, с помощью него, вы сможете найти любой кабель в вашей стене. Использовать его довольно просто, результат он дает отличный. Если сравнивать с первым вариантом, то там, вы будете долгое время думать, а сработает устройство, а сможет найти кабель в стене. Здесь все гораздо проще, подставили к стене – показало, где находится провод.

Вот такое отличное видео мы нашли, так вы поймете, на что способно это устройство и как его правильно использовать.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

• Развести в стороны концы оборванного кабеля.
• С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
• Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
• Соединить и заизолировать поврежденные провода.
• Устранив повреждение, закрыть коробку крышкой.
• Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

Индикаторные отвертки.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Мультиметр.

Для поиска также можно приспособить и мультиметр.

Но самого только прибора недостаточно, еще потребуется полевой транзистор (отличный вариант – КП103). Как проверить транзистор мультиметром читайте здесь https://elektrikexpert.ru/proverit-tranzistor-multimetrom.html.

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Смартфон.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

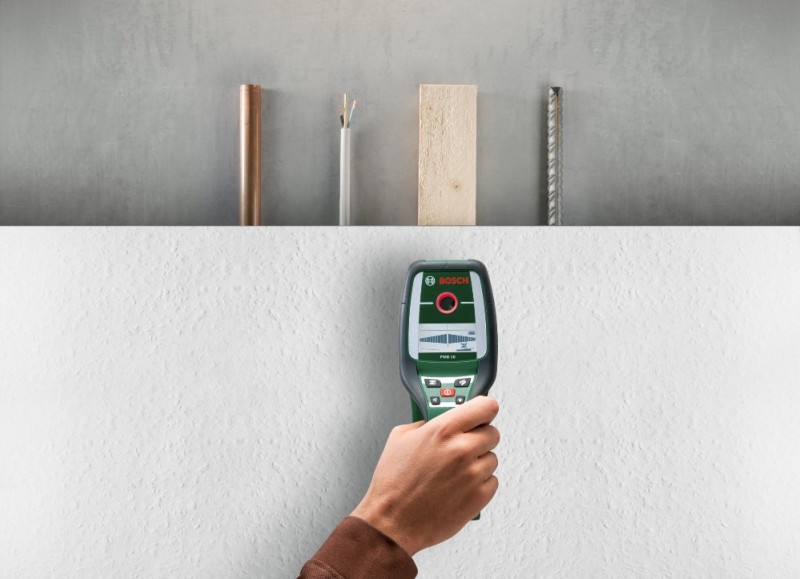

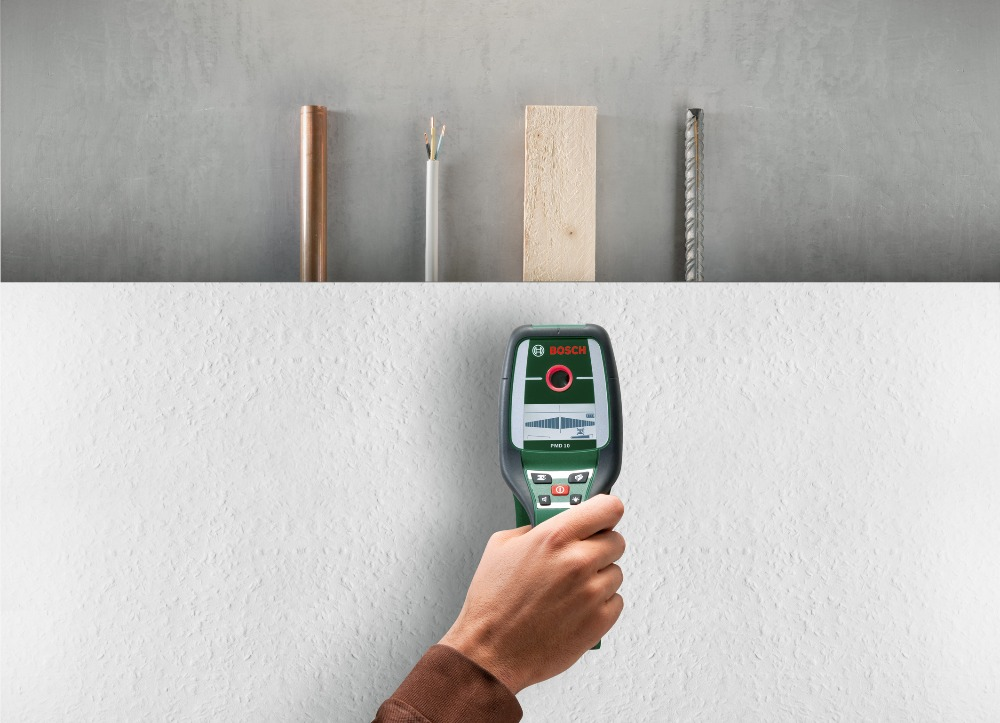

• Детектор скрытой проводки – небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.
• Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
• Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.

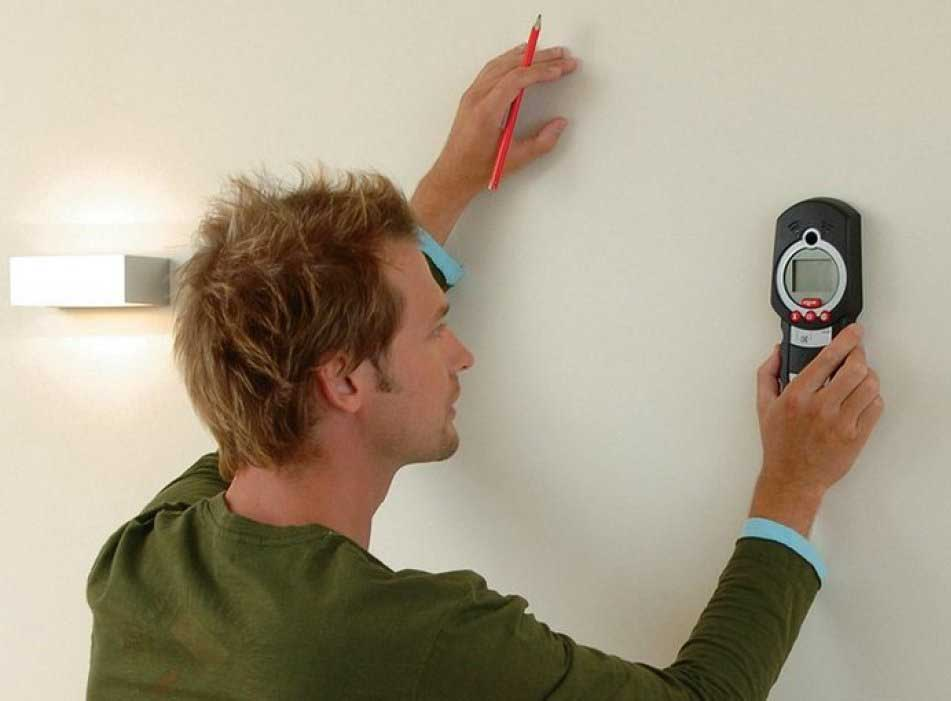

• Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.
