Дистанционное управление освещением: виды систем, выбор оборудования + правила монтажа

Принцип работы

Как говорилось ранее, каждый комплект беспроводной системы для управлением светом (например, Zamel или NooLite) имеет радиопередатчик. Сюда входят радиопередатчики, которые способны передавать сигнал на удаленные осветительные приборы, активируя тем самым включение или выключение света. Дальность действия таких устройств позволяет передавать сигналы к светильникам, находящимся на расстоянии до 300 метров.

Принцип работы NooLite

Радиопередатчик получает сигнал с пульта дистанционного управления, передавая сигнал на светильники. Пульт для дистанционного управления имеет несколько каналов. Обычно это два канала. Но есть модели, у которых не два канала, а целых восемь.
Также имеется выключатель, который позволяет управлять уровнем освещения без пульта.
Помимо этого, комплект часто включает в себя радиодоктор, необходимый для работы розеток и подключения пульта. Такого рода дистанционного типа выключатель дает возможность включать/выключать освещение при помощи мобильного устройства. Это так называемый GRM-выключатель.
Такой выключатель способен обеспечивать беспроводное управление двумя способами:

  • звонком;
  • с помощью СМС.

В результате комплект управления беспроводного типа в разы упростит создание и организацию в доме или квартире комплексного освещения. При этом вы потратите минимум времени на установку оборудования, даже если будете все делать своими руками.

Устройство и принцип работы основных элементов устройства

Беспроводный выключатель состоит из следующих элементов:

  • Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
  • Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

  • Путем прикосновения к специальной сенсорной панели;
  • Нажатием на механическую кнопку;
  • Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Что такое диммеры: устройство, принцип работы в светодиодных лампах, светильнике, магнитоле

Контроллер дистанционного управления

Еще его называют «свитчер» с пультом — помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).

Данное устройство, по сути совмещает в себе два узла: переключатель режимов («свитчер») и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.

Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер — это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление — вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.

Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии — первая группа ламп будет включена, без ведома хозяина. Это очень важный момент — освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.

При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.

По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия «умный дом» — устройство слишком «глупое»!

Это интересно: Как выбрать и какими бывают люстры с круглыми плафонами?

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение.

Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре.

Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света. Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

  • значительная дальность действия пультов, достигающая 100 метров;
  • способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

  • ультразвуковыми;
  • инфракрасными;
  • радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей. Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации. В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

В начало

Выбор инфракрасных датчиков движения

При выборе ИК-датчиков обращают внимание на следующие параметры:

  • Место применения. Датчики выпускаются со степенями защиты от IP20 до IP 55 и бывают выстраиваемыми и навесными. Для использования в квартире выгоднее смотрится встраиваемый датчик, а степень защиты практически не играет роли. Для установки устройства на улице или в подъезде лучше выбрать модель с защитой от пыли и воды, устанавливаемую на кронштейне;
  • Максимальная дальность действия. ИК-датчики улавливают изменение температуры фона на расстоянии 10-20 метров. Те из них, которые планируется установить на улице должны иметь больший радиус «охвата». В помещении этот параметр ни к чему;
  • Угол обнаружения. В вертикальной плоскости угол обзора датчиков – 15-20 градусов, в горизонтальной – от 60 до 360 градусов;
  • Мощность нагрузки. Перед покупкой датчика надо знать мощность подключаемой к нему нагрузки и выбирать устройство по этим показателям с запасом.

Возможности автоматики

Автоматизированная система управления наружным светом позволяет решать целый ряд задач. Условно их можно разделить на две группы — управленческие функции и контрольные.

Функции управления:

  1. Включение и выключение светильников.
  2. Программирование работы приборов по времени или реакции датчиков.
  3. Фазовые переключения на электролиниях.
  4. Принудительная перезагрузка микропроцессоров в шкафе управления.

Функции контроля:

  1. Проверка состояния линий подключения.
  2. Контроль линий ввода.
  3. Контроль работы контакторов и выходных автоматов-выключателей.
  4. Наблюдение за приборами учета расхода электричества.
  5. Мониторинг несанкционированного доступа в шкаф.
  6. Проверка состояния линии.
  7. Изучение неисправностей системы.
  8. Слежение за наличием возгораний.

Функции уличного освещения

Вне зависимости от масштаба объекта — будь это придомовая территория или автомагистраль — его нужно освещать в темное время суток. Свет нужен для безопасного передвижения жильцов дома, обеспечения движения автотранспорта, декоративной подсветки зданий или их отдельных элементов, освещения рекламы на билбордах и т. д.

Что касается частного жилья, помимо освещения подъезда к дому, подсветка выполняет следующие функции:

общее освещение территории (важно с точки зрения безопасности); освещение ступенек в дом; подсветка пешеходных дорожек; освещение локальных участков (например, возле беседки); декоративная подсветка архитектурных и ландшафтных особенностей участка

Методы управления уличным освещением

На практике используется три способа управления светом: ручное, дистанционное и автоматическое.

Ручное управление

Включение и выключение уличных светильников осуществляется в ручном режиме. Каждый источник света или их группа управляется оператором непосредственно на месте.

Этот способ самый древний. Издавна фонарщики подходили к каждому фонарю (газовому или масляному) и зажигали столб, а позднее — гасили. Даже сегодня во дворах частных домов используется ручное управление наружным светом. Однако в коммунальных службах управлять светом в ручном режиме невозможно из-за масштабов работы, поэтому такой способ используется только в экстренных случаях (например, при выполнении ремонта).

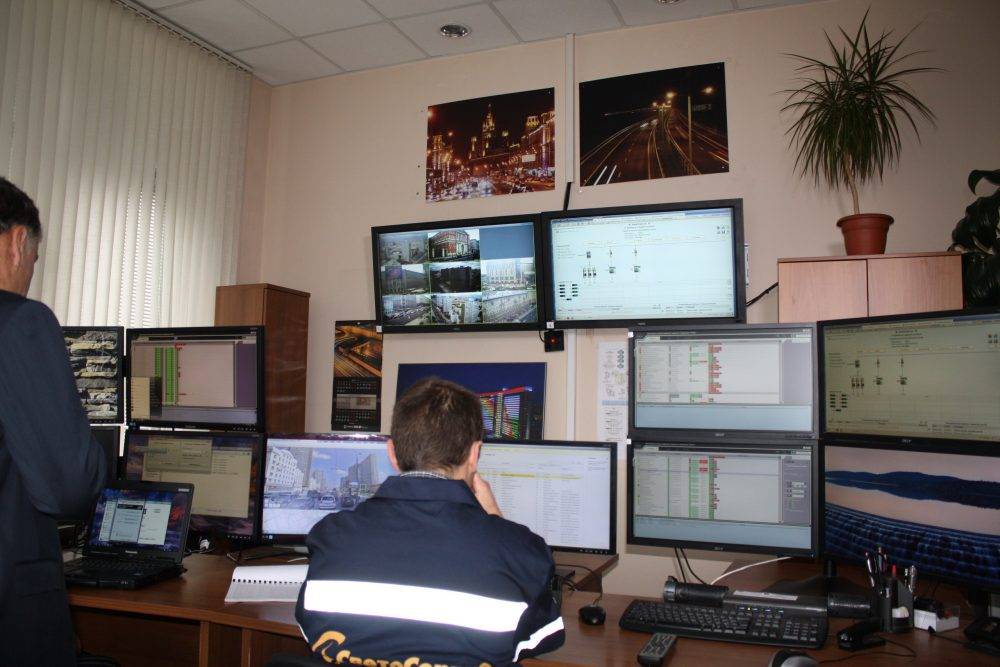

Удаленный контроль

С течением времени технологии развивались — вместо фонарщиков управлять освещением стали служащие энергораспределительных сетей. Делали работники служб это дистанционно, включая или выключая рубильник. В результате действий напряжение подается в сеть или, наоборот, прекращается.

Автоматическое управление

Управление с помощью автоматики — наиболее продвинутый способ управления светом. Включение и выключение света осуществляется за счет использования датчиков, действующих по определенному алгоритму. В результате система освещения работает без непосредственного участия человека.

Существует два обстоятельства, диктующих переход на автоматическое управление:

  1. Чаще всего строить отдельные подстанции для уличного освещения экономические невыгодно. Нынешние трансформаторы преобразуют напряжение для всех потребителей электричества на заданной территории.
  2. Для централизованного контроля за включением и отключением светильников понадобилось бы подтягивать к каждой подстанции отдельный кабель, что только повысит и без того большие расходы.

В связи с этим начался массовый переход на автоматические системы. В самом начале развития технологии принцип управления был прост: на подстанциях монтировались приборы, контактирующие с датчиками освещенности.

Со временем стали видны изъяны такого подхода:

  • некорректное срабатывание при неверной калибровке;
  • фонари часто гасли в темное время из-за света фар от проезжающих машин или даже от лунного света;
  • если датчик покрывался снегом, грязью или льдом, происходило ложное срабатывание светильника;
  • датчики нередко выходили из строя.

Еще один недостаток датчиков освещенности — линейность технологии. Свет не обязательно нужен даже в темное время суток, если на территории отсутствуют движущиеся объекты.

Чтобы как-то оптимизировать технологию, датчики стали объединять с временными реле. В результате таймер включал и выключал светильники в определенное время. Например, освещение работало с 10 часов вечера до четырех часов утра.

Позднее появились астрономические реле. В таких устройствах программа по определенному алгоритму рассчитывает время заката и рассвета. На основании расчета происходит управление освещением.

Датчики освещенности по-прежнему используются. Приборы актуальны для управления светом при неожиданном снижении естественной освещенности (например, туман).

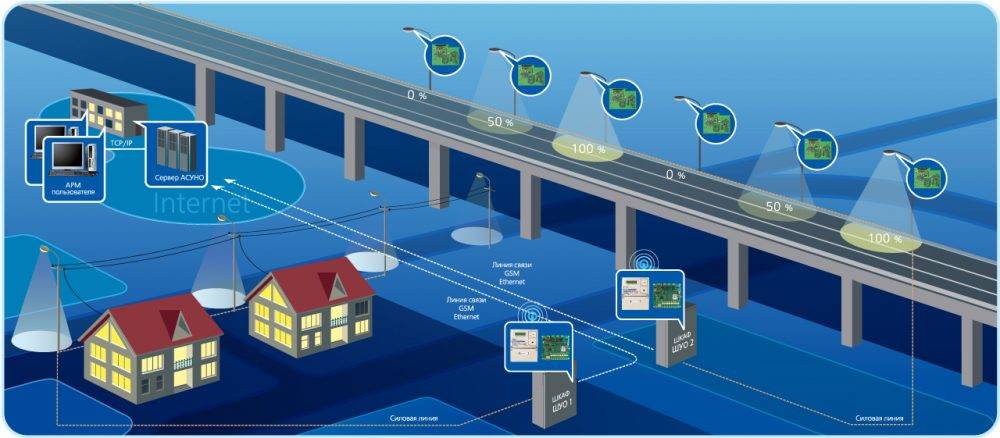

На сегодняшний день наиболее популярны автоматические системы на основе цифровых технологий, где сочетаются автоматика и ручное управление.

Принцип работы схемы

Главным устройством в системе является центральный контроллер. Именно сюда приходят все сигналы с пульта управления или мобильного приложения. Именно здесь обрабатываются входные сигналы со внешних датчиков. Здесь же формируются команды, которые отправляются исполнительному оборудованию – светильникам, RGB светодиодным лентам и другим. От характеристик центрального контроллера зависят возможности системы.

После того, как подключенные к центральному контроллеру датчики регистрируют изменение окружающей среды, на контроллер приходят сигналы. Они интерпретируются, и на основе заданных сценариев устройство отправляет команды на осветительное оборудование. Также возможна работа системы в автоматизированном и ручном режиме, когда пользователь самостоятельно отправляет команды системе в режиме реального времени.

Использовать модификацию светильников с функцией астротаймера (локальная система управления).

Астротаймер, в зависимости от настроек, может самостоятельно включаться, выключаться и диммироваться в определенный момент времени, например на время сумерек, или за час до заката, или через 2 часа после рассвета, или при установке других значений.

Данные параметры устанавливаются либо на заводе перед отгрузкой заказа, или при монтаже изделий на месте их использования.

Рис.2. Пример программирования режимов работы таймера

Подобное решение позволяет экономить на подключении дополнительных устройств и повышает отказоустойчивость системы по причине снижения числа используемых компонентов.

Голосовое управление светом в квартире: как работают звуковые команды — 2 подхода

Управление светом с помощью звуков построено на использовании акустических датчиков. Если глубоко не вдаваться в технические подробности, то к ним относят обыкновенный микрофон.

Он встраивается в конструкцию выключателя, должен иметь небольшие габариты и высокую чувствительность, позволяющую надежно выделять голосовые команды из множества других звуков, присутствующих в квартире.

Голосовое управление светом должно надежно работать в условиях громкого прослушивания радиопередачи, музыки, звуков из телевизора. Даже простой разговор членов семьи между собой не должен восприниматься акустическим датчиком как сигналы управления. Он от них должен быть надежно отстроен.

Эту функцию довольно сложно реализовать технически. Поэтому у простых моделей акустических выключателей используются резкие звуковые сигналы, не характерные для обычной обстановки, например, громкие хлопки ладонями.

Схема подключения модуля с голосовым управлением самая простая. Его монтируют в разрыв фазного провода освещения в любом месте. Довольно удобно заменить им обыкновенный выключатель, расположенный внутри уже существующей установочной коробки.

Этот способ не требует никаких дополнительных работ, не должен вызвать трудностей.

Голосовое управление осветительными приборами реализуется двумя методами:

  1. Без необходимости дополнительных настроек используемого оборудования.
  2. За счет ввода голосовых команд в память устройства при первоначальной наладке во время подключения.

Специально для второго случая удобно воспользоваться системой Умный дом и специально созданным под него приложением «Голосовой помощник Алиса», работающий внутри поиска Яндекса. Его англоязычные аналоги — Amazon Alexa и Google Home.

Установленное на мобильный гаджет или компьютер приложение потребуется подключить и настроить по доступной инструкции один раз, а затем можно пользоваться им постоянно и практически бесплатно.

Сразу хочется отметить, что Яндекс Алиса — это система управления, которая введена в действие не так давно. В ней еще могут появляться какие-то сбои. Но, обо всех этих случаях необходимо сразу сообщать в тех поддержку: она обещает принимать действенные меры, поможет своевременно решить случайно возникший вопрос.

Однако подумайте, что произойдет с таким голосовым управлением при отключении интернета, нужно ли создавать резервный выключатель.

Экономичность и экономия

Современные технологии освещения экономичны, но затраты на их установку подчас отпугивают покупателей.

Для того чтобы запроектировать «умный свет», совсем не обязательно вкладывать в ремонт квартиры миллионы рублей. Если вы готовы заменить некоторые дорогостоящие компоненты (например, американские панели управления Crestron) на более дешёвые аналоги, то, скажем, установка системы автоматизации освещения и штор в небольшой квартире обойдётся в 150 тыс. руб. Доплатив ещё 15–20 тыс. руб., можно добавить защиту от протечек и простенькую систему безопасности (датчики движения и дверной контакт). Таким образом, вместе с кабельными работами итоговый ценник составит около 200 тыс. руб.


Фото: domotix.pro

Контроллером Loxone можно управлять и с помощью настенных клавишных переключателей. В данном случае не требуется привязка к какому-либо протоколу связи, допустимо использовать любые переключатели

Управление системой освещения

Для того чтобы понять принцип управления модулем освещения «Умный дом» необходимо хорошо представлять все ее составляющие. В нее входят:

  • осветительное оборудование (различные виды светильников и ламп);
  • диммеры, обеспечивающие плавную регулировку яркости;
  • контроллеры (программы, протоколы, панели, пульты ДУ);
  • датчики (движения, степени освещенности).

Сигнал с датчика идет на контроллер, а в него непосредственно на осветительный прибор.

Способ управления выбирается до процесса внедрения системы «Умный дом».

Комбинирование системы «умное освещение» с другими модулями позволяет значительно сократить энергопотребление уже в первые 6 месяцев после начала его использования.

Конструкция и принцип работы

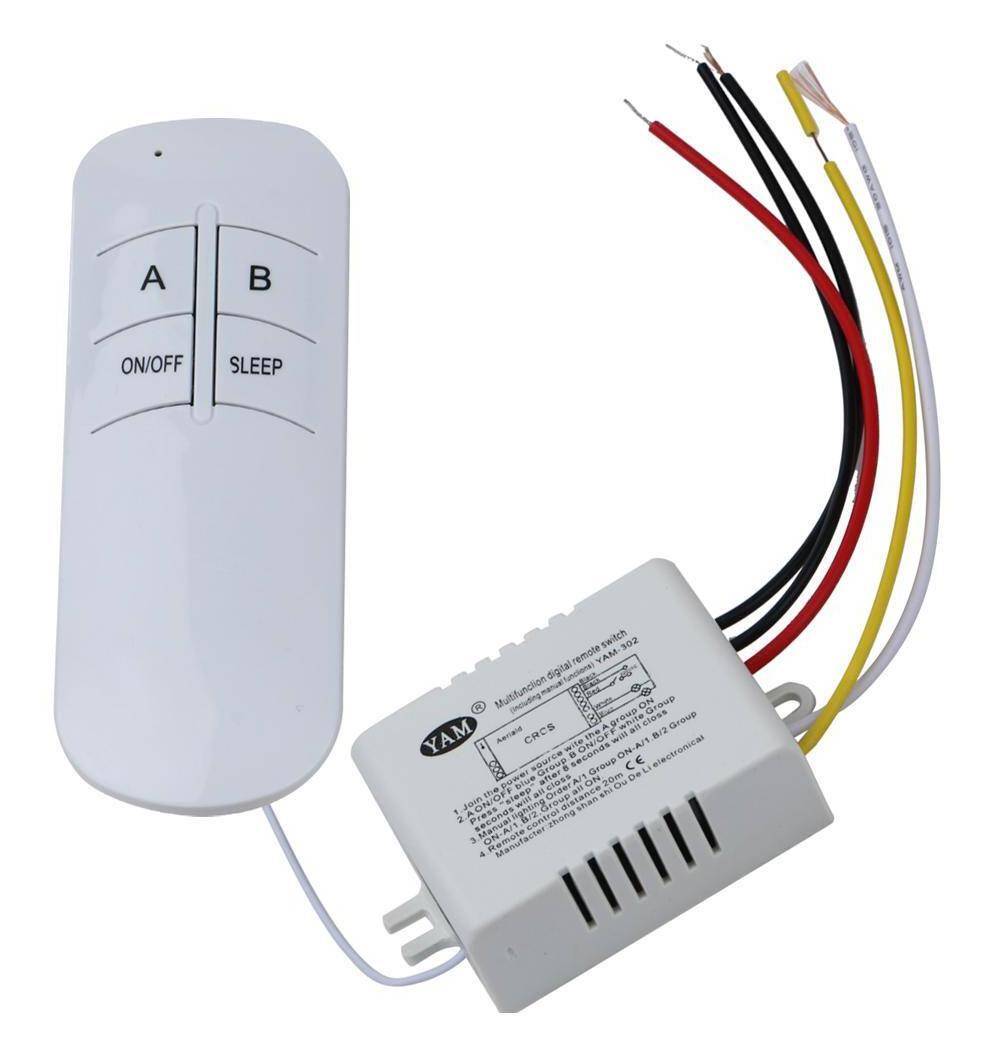

Радиоуправляемое устройство с пультом

Основная часть радио выключателя света 220 В – реле, которое активируется пультом. По сигналу реле размыкает или замыкает цепь. Реле монтируют вблизи источника освещения – лампы, люстры – или внутри его корпуса. Для точечных систем оборудуется специальная распределительная коробка, внутри которой можно установить приемник сигнала.

Выключатель – это передатчик, который активирует реле. Он работает от генератора напряжения (более дорогие модели) или от пальчиковой батарейки. Передатчик переводит электрический импульс в радиосигнал. Крепится устройство в любом месте. К нему не подводятся провода, поэтому его можно сделать переносным – не привязанным к какому-либо месту. Передатчиком можно пользоваться без пульта.

Пульт передает сигнал с помощью инфракрасного излучения, поэтому включать свет можно только из той комнаты, где находится выключатель и приемник. Радиосигнал более универсален – управление освещением можно осуществлять из разных точек помещения.

Сенсорный беспроводной выключатель

Выключатели бывают:

  • Сенсорные. Для включения лампы достаточно прикоснуться к панели управления.
  • Кнопочные. Нужно нажать кнопку. Их может быть одна или несколько.
  • С пультом ДУ. Есть также возможность подключения к телефону или компьютеру при наличии роутера.

В некоторых передатчиках есть специальное устройство – диммер, который способен регулировать степень освещения.

Кроме дистанционного выключателя в продаже можно найти автоматические датчики. Принцип действия этих устройств отличаются. Датчики могут срабатывать по хлопку в ладоши, приводиться в действие при наличии движения в помещении, включаться в том случае, когда света вокруг становится мало – подходят для освещения двора и близлежащей территории. Автоматические датчики стоят в несколько раз дешевле, чем дистанционные выключатели.

Кроме дистанционного пульта управление освещением может осуществляться с помощью брелока, настраиваться по специальной программе по дням недели, например, с 5 часов вечера зимой и до 10 вечера, затем с 6 до 8 утра. Далее программы выключают все осветительные приборы в доме. В выходные дни настройка проводится по другому графику.

Конструкция выключателя

Настенный радиовыключатель

Если разобрать выключатель с помощью отвертки, внутри можно обнаружить:

  • электронную плату;
  • кнопку управления в центре;
  • место для батарейки;
  • светодиодную лампу, которая сигнализирует о привязке блока к определенному прибору.

В радиомодуле имеется предохранитель на 10А, хотя на практике выдерживает всего лишь 5А, то есть 1 кВт.

Как создать современную систему управления освещением

Как вы понимаете, создать полный аналог современных систем самостоятельно достаточно сложно. Но приблизить и добиться максимальной энергоэффективности вполне возможно.

При этом мы можем значительно сократить наши расходы, установив умные приборы только в определенных местах, а в остальной квартире или доме оставить обычные электроустановочные аппараты.

Электроустановочные аппараты для автоматизации внутреннего освещения

Система управления освещением квартиры или дома начинается с четко предъявляемых требований. Например, в коридоре должен быть регулятор уровня свечения ламп (диммер), который будет включать освещение полностью при наличии в коридоре движения. А на кухне должна быть розетка, которая будет включаться только в строго указанное время и выключаться через столько-то минут. И так по каждой комнате.

Выключатель со встроенным датчиком движения

Итак:

  • Составив список требований, мы можем приступать непосредственно к реализации. Мы рассмотрим только наиболее распространенные варианты, но зная возможности современных электроустановочных устройств, вы вполне можете дополнить предложенные варианты своими требованиями.
  • Итак, если вам необходим выключатель со встроенным датчиком движения, то такие устройства достаточно широко представлены на рынке. Причем, вы можете найти модели как с четко обусловленной выдержкой времени отключения аппарата, так и с модулируемыми параметрами.
  • Кроме того, достаточно широко представлены выключатели со встроенным датчиком освещенности. Этот датчик может иметь регулировку, а может поставляться с уже обусловленными минимальными параметрами.

Виды диммеров

Также на рынке достаточно широко представлены различные диммеры. Причем, современные устройства выполнены на полупроводниковых схемах, которые дают значительную экономию электроэнергии в отличие от более ранних резисторных моделей. Некоторые модели имеют встроенный таймер и возможность постановки задач по плавному снижению уровня освещенности в зависимости от времени суток или от действия внешних датчиков.

  • Выключатели с таймерами также не являются проблемой. В зависимости от модели, это могут быть устройства программируемые как на одно действие, так и на длительный период времени. Обычно инструкция таких таймеров позволяет регулировать шаг до 1 минуты.
  • Отдельно хотелось бы отметить разнообразные электроустановочные аппараты для управления механизмами. Это могут быть жалюзи, ставни, роллеты и другое оборудование. Такие выключатели также могут иметь таймерное управление либо управление от внешних датчиков.
  • Используя только эти устройства, мы вполне можем выполнить большинство поставленных задач. Если же грамотно их комбинировать, то можно добиться выполнения и более сложных задач.

Электроустановочные аппараты для автоматизации наружного освещения

Автоматизация наружного освещения в большинстве случаев имеет ряд отличий. Прежде всего, они связаны с расположением оборудования.

Так ящик управления освещением обычно находится внутри помещения, а датчики для его управления непосредственно на месте установки самого освещения. Это несколько усложняет задачу при больших мощностях сети освещения.

Датчик движения со встроенным коммутационным аппаратом

  • Автоматизация наружного освещения в большинстве случаев выполняется при помощи датчиков движения (см. Подключение датчика движения для освещения своими руками) и освещенности. Большинство таковых устройств содержат встроенные таймеры. Если же их нет или требуется большая выдержка времени (обычно встроенный таймер имеет регулировку в пределах 5 – 1000сек), то необходима покупка дополнительного реле времени или таймера.
  • На данный момент на рынке представлены два вида устройств. Наиболее распространенным является датчик движения или освещенности, силовые контакты которого обеспечивают коммутацию токов до 25А. Но это максимальный допустимый ток таких датчиков. Обычно он не превышает 10А.
  • Такие устройства обычно применяют для управления освещением с небольшим количеством ламп. Если же речь идет об управление наружным освещением промышленных площадок (см. Промышленное освещение: проектирование) либо просто большой мощности, то здесь нам на выручку приходят выносные датчики, подключаемые к коммутационным аппаратам.
  • Главной особенностью таких датчиков является размещение отдельно датчика, отдельно коммутационного аппарата. Связь между ними осуществляется либо при помощи радиосигналов, либо кабеля. При срабатывании датчик подает команду на коммутационный аппарат и тот срабатывает.

Выносной датчик освещенности

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
