Обжатие провода и наконечника подручными средствами, без пресса и специнструмента.

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук. Форму ручек. Она должна быть эргономичной, удобной для захвата. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима. К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500

Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Суть метода и преимущества

Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.

Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

  • при необходимости соединить провода с большой площадью сечения;
  • для соединения многожильных проводников;
  • если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.

Преимущества способа:

  • Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
  • Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
  • С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
  • Качество соединения на высоком уровне, количество затраченного времени минимальное.
  • Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

https://youtube.com/watch?v=uzPVJnmAJZI

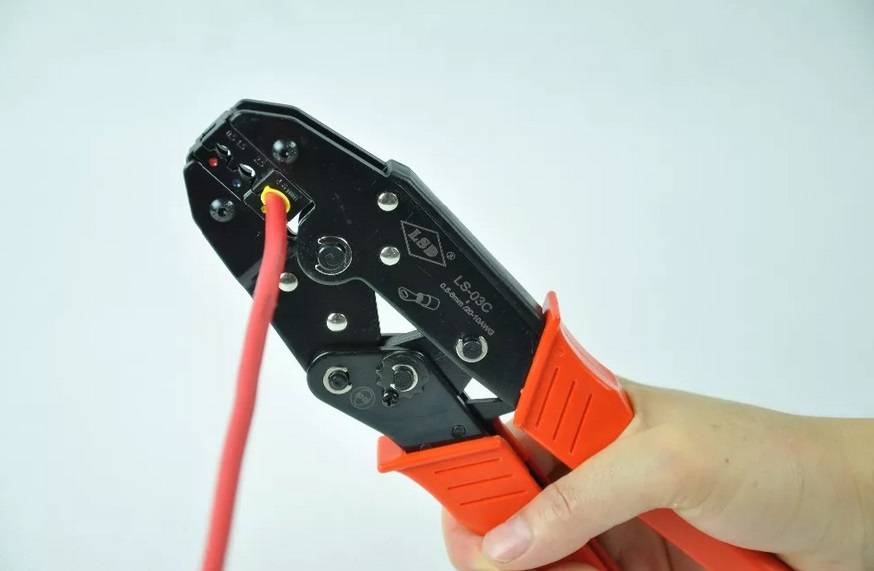

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

  • с монолитной жилой;
  • многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Кримпер для неизолированных клемм сечением 0.5-1.5мм2. Об обманчивости первого впечатления

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

  • убеждаемся в правильности соединения;
  • вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
  • до конца утапливаем оголенный участок провода в наконечник;
  • прилагая усилие нажимаем на рукоятки кримпера;
  • как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
  • оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

  • слишком слабое сжатие ручек инструмента;
  • неисправность храпового механизма;
  • «слабая» пружина в храповике;
  • не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

  • снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
  • надеть на шнур небольшой кусок термоизоляционной оплетки;
  • после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

  • если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
  • для коммутации многожильных проводников;
  • при необходимости соединения проводов большого сечения.

Это интересно: Как выбрать кабель-канал для электропроводки: рассмотрим внимательно

Применение

Если использовать наконечники для проводов, тогда можно добиться следующих показателей:

  • улучшится качество электрического контакта;
  • повысится механическая прочность;
  • жилы электрического кабеля будут защищены от механического и химического воздействия;
  • повысится удобство в использовании.

Кабельные наконечники непосредственно входят во взаимодействие с контактами зажима или устройства. Поскольку они покрыты специальным составом, неподдающемуся окислению, электрический контакт остается хорошим на протяжении всего срока службы. При этом втулочные наконечники не нагреваются и не обгорают, повышая пожарную безопасность и безопасность приборов.

Во время опрессовки наконечника для кабеля повышается плотность всего приспособления, которое намного легче переносит механическое воздействие, чем одножильный кабель и тем более многожильный. Происходит это за счет сжатия проводников.

Внутри гильзы отдельные жилы могут принимать форму шестигранника, из-за чего полностью устраняется просвет между ними. После многоразового использования наконечники НШВИ практически не теряют своей формы.

Друзья еще один обзор на профессиональный кримпер от КВТ. Здесь обжим выполняется с торцевой части, максимальное сечение наконечника 16 мм2

Готовые обжатые провода с успехом можно подключать к автоматическим выключателям, приборам учета, розеткам, вилкам и другим устройствам, где предусмотрено резьбовое или зажимное соединение. Многоразовое использование делает такие контакты практически вечными.

Широко применяются данный вид наконечников при сборке электрических щитов. Поскольку сборка выполняется мягким многожильным проводом ПВ или ПУГВ то обжим и защита провода просто необходимы.

Правила работы с изолированными наконечниками

  • обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

  • изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
  • при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по class=»aligncenter» width=»372″ height=»193″
  • соблюдайте цветовую маркировку на матрицах с цветами самих наконечников
  • обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны
  • если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Как обжать наконечники для проводов без инструмента

Есть несколько методов оконцевания шнуров без инструмента:

  • пайка с использованием тугоплавких высокотемпературных припоев;
  • «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

  1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
  2. Набор для пайки (флюсы/канифоль, припои различных видов).
  3. Термоусадочная трубка и/или изолента.
  4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

  • при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
  • пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
  • надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
  • обезжириваем зачищенный участок;
  • обезжириваем наконечник;
  • наносим флюс во внутреннюю часть наконечника;
  • припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
  • наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
  • аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
  • как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
  • после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
  • после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

  1. Молоток.
  2. Керн (не обязательно, но желательно).
  3. Небольшой напильник по металлу.
  4. Тиски (не обязательно, но желательно).
  5. Токопроводящая паста (крайне желательно).
  6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

  • снимаем изоляцию со шнура (запас 0.3–0.5 см);
  • следим за тем, чтобы жилы не были повреждены;
  • распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
  • берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
  • равномерно наносим токопроводящую пасту;
  • зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
  • после чего до конца устанавливаем провод в наконечник;
  • берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
  • делаем 4–5 точек фиксации;
  • переворачиваем наконечник, повторяем операцию;
  • проверяем соединение на прочность;
  • надеваем термоусадку на соединение, греем его;
  • готово, соединение обжато!

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Типы и варианты исполнения

Конструктивно наконечники делятся на две основные разновидности: одинарные и двойные. На одном из концов предмета может быть выполнена развальцовка, что является необходимым условием при работе с многожильными проводниками. В качестве изоляции чаще всего применяют полиамидную манжету.

По материалу изготовления электромонтажные наконечники делятся на такие виды:

  1. Медные. Пригодны для работы исключительно с медным кабелем. В процессе изготовления используют цельнотянутые трубки. На одной стороне устанавливают прижимную деталь, на другой – трубчатое отверстие, в которое просовывается проводник. Данные устройства могут эксплуатироваться при монтаже электрических приборов, включая вводное, распределительное и заземляющее виды оборудования.
  2. Алюминиевые подходят для жил из соответствующего металла. На одной стороне размещают контактную лопатку со специальным отверстием, на другой – трубчатое отверстие. Для фиксации жил используется принцип опрессовки. Дополнительно потребуется инструмент. Для защиты от окисления наконечник обязательно покрывают смазкой из смеси кварца и вазелина.
  3. Алюмо-медные наконечники необходимы в тех случаях, когда в распределительном устройстве используются медные шины, а электрическая проводка состоит из алюминиевых жил. Посадочная трубка изготавливается из алюминия, лопатка с контактами – из меди. Процесс изготовления протекает по методу фрикционной диффузии (газодинамическое напыление). Стойкость контакта обусловлена тем, что элемент прямо сверху покрывается медным напылением.

Отдельно стоит выделить наличие болтовых наконечников, фиксация в которых осуществляется за счет зажимных болтов. В данном случае нет необходимости в опрессовке, а болт является основной составляющей изделия. Чтобы затянуть прибор, требуется гаечный ключ.

Кратко о наконечниках

Ну и последнее, о чем хотелось бы поговорить – с помощью каких наконечников можно оконцевать провод и кабель в домашних условиях. На сегодняшний день в промышленности и быту пользуются популярностью следующие изделия для оконцевания:

  • ТМ – медный, без покрытия;
  • ТМЛ – медный, электролитический луженный;
  • ТМЛ (о) – дополнительно присутствует контрольное окно, позволяющее визуально определить, полностью ли жила зашла в наконечник;
  • ТАМ – алюмомедный, позволяют безопасно прикрепить алюминиевый проводник к медной шине;
  • ТА – алюминиевый;
  • ПМ – медный, под пайку;
  • НШП – штифтовой, используется для подключения автоматических выключателей и другой защитной автоматики последних моделей с помощью обжатого штыря;
  • НБ – наконечники со срывными болтами, позволяют выполнить опрессовку затягиванием болта, в результате чего вы срываете его шляпку. После этого болты раскрутить не получится, а оконцевание жил получится достаточно качественным.

Вот мы и перечислил наиболее популярные виды наконечников, позволяющих оконцевать проводник для безопасного подключения к шинам и электроприборам. Следует отметить, что соединение с помощью опрессовки разрешается в ПУЭ 2.1.21 (глава 2.1 ПУЭ), в отличие от скруток! Одним из важнейших моментов является правильный выбор наконечника или гильзы под сечение токопроводящей жилы. Если наконечник будет слишком большим – не получится добиться хорошего контакта, если слишком маленьким – жила в него просто не влезет. Также не обжимайте большие наконечники матрицами значительно меньших размеров! А обжим слишком большим инструментом не обеспечит надежный контакт.

При выборе наконечников обращайте внимание на их маркировку, которая выглядит следующим образом:

ТМ (к примеру)-XX-YY, где:

  • XX – сечение проводника под обжим;
  • YY – диаметр отверстия под зажимной болт.

Виды наконечников

по форме

  • Вилочные
  • Кольцевые
  • Штыревые
  • Втулочные
  • Разъёмные

Также бывают изолированные и не изолированные.

Наконечник НШВИ представляет собой медную трубку, обработанную с помощью гальваники. На развальцованную часть трубки одета манжета из полиамидного пластика. Она предназначена для лучшей изоляции стыка проводника с трубкой.

НКИ и НВИ сделаны по такой же технологии. Только часть наконечника, которая контактирует с аппаратом или шиной, делается в форме вилки или кольца. Такие наконечники вы могли видеть в домашней бытовой технике. Они применяются для присоединения питающего провода к колодке под винтовые зажимы. В утюгах, духовых электрических печах, микроволновках и т.д.

В таблице вверху показаны виды и расшифровка маркировки.

По виду материала

Также наконечники подразделяются по виду материала, из которого они изготовлены.

  • алюминиевые
  • медные
  • комбинированные (медно-алюминиевые)
  • очень редко латунные

Медные бывают чисто медные и лужёные. Лужением обеспечивается лучший контакт с шиной, так как такой материал практически не окисляется. Алюминиевые предназначены для опрессовки алюминиевых многожильных и одножильных кабелей.

Алюминиево-медные применяются когда нужно соединить алюминиевый кабель с медной шиной. Этим предотвращается непосредственный контакт алюминия с медью. Алюминий с медью в таком наконечнике соединяется с помощью диффузии. Применение таких наконечников обеспечивает хорошее соединение алюминиевой жилы с медной шиной и предотвращает корозийные процессы.

А также наконечники — гильзы для соединения между собой медного и алюминиевого кабеля.

По способу монтажа

По способу монтажа подразделяются на:

  • наконечник для обжима
  • под пайку
  • под болтовую затяжку

Наконечники для обжима -это самый распространённый вид. Жилы освобождённые от изоляции вставляются в гильзу и гильза обжимается специальным инструментом. Тем самым жила кабеля плотно зажимается в гильзе наконечника, и образуется хороший контакт жилы кабеля и гильзы.

Для пайки медной жилы в наконечнике необходимо вставить освобождённую от изоляции жилу в наконечник. Затем соединение пропаивается оловянным припоем перед этим обработав место пайки с помощью канифоли.

Наконечники для обжима снабжаются простыми болтами и отрывными. Вставив жилу кабеля в гильзу наконечника, она зажималась болтами. Отрывные болты представляют собой болты со специальной шляпкой, которая ломалась при достижении определённого скручивающего усилия. Тем самым обеспечивается нужный момент затяжки жилы.

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Гильзы для проводов под опрессовку и их разновидности

Чтобы получить идеальное соединение, необходимо верно подобрать гильзу или наконечник. В технических документах гильзы для опрессовки проводов имеют определенные обозначения. Итак, существуют следующие виды наконечников:

  • Медные.
  • Алюминиевые.
  • Комбинированные.
  • Изолированные наконечники.

Медные детали используются для работы сугубо с медными кабелями и проводниками. Они разделяются на два вида – ГМ и ГМЛ. Первые – это обыкновенные медные соединительные гильзы. Они никак не защищены, не имеют защитных покрытий, предварительно не обработаны. Внешний вид напоминает не что иное, как обыкновенную трубку. ГМЛ – это тоже медная гильза, но она луженая.

Поверхность такого наконечника покрыта слоем специального олово-висмутового сплава. Данный защитный слой препятствует окислительным и коррозионным процессам. Медь быстро окисляется, а защитный сплав позволяет избежать этого. После соединения с использованием ГМЛ провода из меди не вступают в реакции окисления. Некоторые специалисты используют медные луженые гильзы для проводов по опрессовку вместе с алюминиевыми проводниками. По мнению мастеров, оловянный слой не дает прямого контакта между проводником и медной гильзой. Но так делать не рекомендуется. В процессе деформации нарушается целостность защитного слоя, а коррозия – это только дело времени.

Область применением

Чтобы решить основные задачи, специалисты рекомендуют использовать кримпер для:

  • подготовки токоведущих жил в целях их крепления внутри клемм розеток, выключателей, других электроустройств;
  • соединения набора проводков.

Незаменима опрессовка для обработки кабелей значительного сечения. В данном случае получить качественное соединение можно только с применением специального обжимного пресса. Главное преимущество крепления состоит в том, что после выполнения прессовки внутрь гильзы не будет попадать воздух. Соединение будет герметичным. Метод подходит для работы с алюминием и медью.

Конструкция инструмента — её внешний вид

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
