Применение паяльника и коннекторов для соединения светодиодных лент

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Фиксация во время пайки

Во время пайки светодиодной ленты используйте несколько кусочков маскировочной ленты, чтобы закрепить ленту, чтобы она не двигалась во время припоя.

Лужение провода

Как только ваш паяльник будет достаточно горячим, покройте оловом соединительный провод, нанеся небольшое количество припоя непосредственно на многожильный провод.После того, как вы закончите этот шаг, ваш провод должен быть серебристым в цвете и не скручиваться. Пайка светодиодной ленты.

Пайка светодиодной ленты

Как только вы закрепили ленту и про лудили провод, и медные точки на светодиодной ленте, теперь вы можете соединить светодиодную ленту пайкой и приступить к пайке светодиодной ленты. Индивидуально поместите провод в медные точки, а затем поместите паяльник на оба, чтобы нагреть каждый припой, чтобы расплавить контактное соединение. Обязательно держитесь достаточно долго, чтобы не создавать замыканий.

Визуальная проверка

Как только вы правильно соедините все провода с вашей светодиодной лентой, ваш конечный результат должен выглядеть примерно так. Обратите внимание, что паяные соединения чистые и не перекрывают друг друга

Проверка

После того как вы выполнили шаг пайка светодиодной ленты
После остывания припоя подсоедините свежеприпаянную светодиодную ленту к соответствующему источнику питания и проверьте соединение.

Изоляция

Удалите клеевое основание скотча 3M достаточно, чтобы прикрыть паяное соединение термоусадочным материалом. Если у вас нет термоусадки, вы можете использовать небольшое количество горячего клея.

Фиксация

Используйте тепловой пистолет, чтобы сжать термоусадочную пленку, для защиты ваши паяных соединений, а затем проведите проверку еще раз, чтобы убедиться в правильности подключения светодиодной ленты.

Полезные советы

Если говорить о полезных советах и рекомендациях, то следует сказать о следующих моментах.

  • Рассматриваемое устройство нельзя назвать максимально надежным, поэтому лучше всего производить его установку с учетом того, что может произойти обрыв и его придется демонтировать для ремонта.
  • На обратной стороне приспособления присутствует липкий слой с защитной пленкой, что является съемной. Для закрепления ленты в выбранном месте требуется просто убрать пленку и сильно прижать изделие к тому месту, где его планируется закрепить. Если поверхность будет не ровной, а, скажем, шероховатой, то пленка будет плохо прилипать и со временем отпадет. Поэтому, чтобы было надежнее, можно заранее приклеить на место монтажа ленты полосу двухстороннего скотча, после чего прикреплять саму ленту.
  • Существуют специальные профили, выполненные из алюминия. Их на поверхность крепят при помощи саморезов, после чего на него приклеивают ленту. Такой профиль также комплектуется пластиковым рассеивателем, что позволяет скрывать светодиоды и делать поток света более равномерным. Правда, цена таких профилей больше, чем стоит сама лента. Поэтому будет проще воспользоваться самым обычным пластиковым уголком, что крепится на поверхность простыми жидкими гвоздями.
  • Если требуется сделать подсветку натяжного либо простого потолка, то лучше всего будет скрыть ленту за багетом, плинтусом либо молдингом.
  • Если собираетесь применять мощный блок питания, то следует учесть, что их часто оснащают кулерами для охлаждения. И во время работы они издают некоторый шум, который может создавать определенный дискомфорт. Этот момент следует учитывать при монтаже в различных комнатах или помещениях, где могут находиться люди, очень чувствительные к этому моменту.

О том, как правильно паять светодиодную ленту, вы можете узнать из видео ниже.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Ошибки при пайке

Светодиоды начинают мигать и выходят из строя, если во время подключения светодиодных лент или пайки были допущены ошибки. Самые частые из них:

  1. Нельзя устанавливать коннектор на токопроводящие контакты, которые раньше подвергались пайке. Из-за разной толщины сплава олова соединение получается плохим.
  2. Если паяльник нагрелся свыше +300 °C, не стоит им проводить пайку. Иначе токоведущие нити, расположенные внутри ленты, сгорят.
  3. Нельзя флюс заменять другими видами кислот. Это агрессивные вещества, которые разъедают контакты.

Иногда соблюдая все правила пайки, диоды все равно работают плохо. Часто это происходит с дешевыми китайскими лентами. Такие изделия оснащены контактами, которые сделаны из непрочных сплавов.

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

  1. Паяльник 20-40 Вт или паяльную станцию.
  2. Припой.
  3. Универсальный монтажный держатель (по возможности).
  4. Кусачки.
  5. Ножницы.
  6. Ножик (для зачистки контактов).
  7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
  8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

  1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
  2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
  3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
  4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
  5. Проверить качество пайки (как это сделать сказано ниже в статье)
  6. Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Видео как паять светодиодные ленты

Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.

Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.

Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).

Как правильно паять светодиодную ленту?

Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.

Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.

Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

Второй провод покрываем припоем таким же образом.

Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.

Теперь необходимо покрыть припоем контакты на ленте.

Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.

Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.

Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.

При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.

Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

Маломощный паяльник с тонким жалом для светодиодной ленты

Подготавливаем два отрезка соединяемой ленты

Разрезанная лента с зачищенными контактами

Разрезанная светодиодная лента с нанесенным на контакты припоем

Спаянная светодиодная лента

Спаянная 20 метровая светодиодная лента

Соединение с проводами

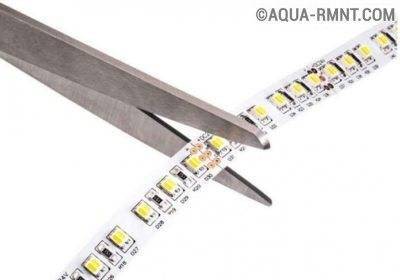

Правильно разрезаем светодиодную ленту

Провода двух цветов для спайки отрезков светодиодных лент

Сгибаем провода для пайки под углом

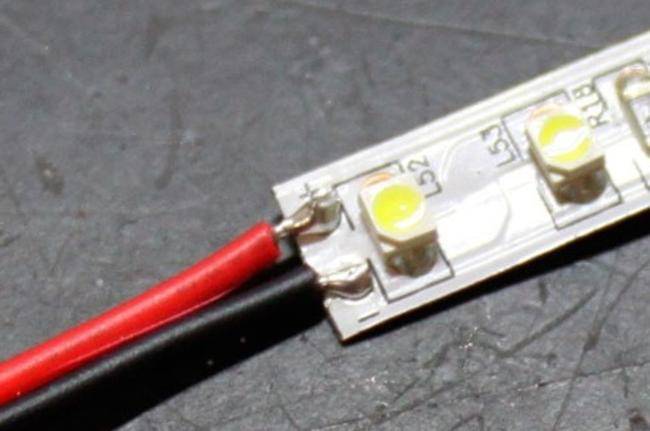

Припаянные к светодиодной ленте провода

Термоусадочная трубка для места спайки провода и светодиодной ленты

Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Преимущества и недостатки пайки и соединения коннекторами

Основное преимущество пайки по сравнению с применением коннекторов — более надежное соединение. Соблюдение рекомендаций и алгоритма гарантирует отсутствие окислений и нагрева провода.

У метода куда больше недостатков:

  • низкая механическая прочность (повышается термоусадочными трубками);
  • более продолжительный процесс в сравнении с коннекторами (если соединяются сразу несколько отрезков, у неопытного человека уйдет много времени).

Сразу несколько преимуществ при использовании коннекторов для соединения гибких плат с LED-диодами: быстрота, удобство, высокая механическая прочность. Из недостатков — возможность окисления места стыка, особенно если гибкие платы эксплуатируются в помещениях с повышенным уровнем влажности. Возможен сильный нагрев. В результате либо пропадет контакт, либо перегорят светодиоды.

Из двух перечисленных способов соединения лент между собой, несмотря на простоту и удобство использования коннекторов, пайка остается более надежным и долговечным вариантом. Если нет паяльника и других необходимых инструментов, подойдут и коннекторы.

Низковольтные ленточные светильники имеют ограниченную длину. Поэтому, при необходимости соединить отдельные участки в единую цепь возникает закономерный вопрос: как паять светодиодную ленту? Далее в статье рассмотрим технологию и основные способы пайки контактов между собой, а также как правильно выбрать расходные материалы (канифоль, припой) и инструмент (паяльник).

  • Что и где паять?
  • Что нужно, чтобы паять диодную ленту?
  • Технология пайки

Соединение светодиодных лент коннекторами

Практически в любом магазине, торгующим светодиодной продукцией на прилавках можно найти огромное количество разнообразных соединителей, коннекторов. Используя их, мы можем соединять не только отрезки, но и легко можем создавать соединения под прямым углом, Т-образные соединения и другие оригинальные решения.

Цены на коннекторы для светодиодных лент очень доступные, независимо от того к какой группе их относят — соединтельным или соединительно-запитывающим.

Основное предназначение коннекторов — соединение двух и более отрезков ленты между собой и подключение к блоку питания. К плюсам стоит отнести быстрота и простота монтажа. К минусам — подверженность контактов к окислению во влажной среде.

Подразделяются коннекторы, как мы уже выяснили по типу соединения и по ширине соединяемой ленты. Наиболее распространенные по ширине 8 и 10 мм, они подходят для соединения однорядных светодиодных лент как монохромного, так и RGB свечения. Для двух и трех рядных необходимо использовать соответствующие по ширине коннекторы.

Ниже Вы можете посмотреть наиболее распространенные соединители.

Наиболее популярные виды коннекторов

1 из 4

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

  1. Паяльник 20-40 Вт или паяльную станцию.
  2. Припой.
  3. Универсальный монтажный держатель (по возможности).
  4. Кусачки.
  5. Ножницы.
  6. Ножик (для зачистки контактов).
  7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
  8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

  1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
  2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
  3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
  4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
  5. Проверить качество пайки (как это сделать сказано ниже в статье)
  6. Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Техника соединения при помощи коннекторов

Среди преимуществ светодиодных устройств одно из главных мест занимает их оптимизированность, что проявляется и в минимальных требованиях к расходным материалам при монтаже. Тем не менее иногда себя оправдывает и включение коннекторов в электротехнические схемы. Как паять светодиоды с такими элементами? Пайка в данном случае выступает вспомогательным средством обеспечения надежного соединения между проводами, а коннекторы формируют своего рода армирующий внутренний каркас. Оптимальный размер коннектора по ширине составляет 8-10 мм. На первом этапе необходимо создать конструкционное соединение, выполнив нужное количество контактов на плате, а затем приступать непосредственно к пайке.

При этом надо учитывать, что соединение с коннектором не всегда дает преимущество с точки зрения будущей эксплуатации светодиода. Во-первых, места подключения с такой арматурой в большей степени склонны к подгоранию, а также способствуют быстрому нагреву излучателя. Во-вторых, возможно ухудшение свечения, что выражается в понижении яркости. Как паять светодиоды на плату с коннектором, чтобы исключить подобные негативные эффекты? Желательно отказаться от медных проводников, а саму пайку выполнять сплошным способом, что исключит риск образования участков окисления.

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Особенности пайки светодиодных лент

Сначала кабель следует разделить на отдельные провода, срезать изоляцию и оставить оголенными концы. После этого их нужно залудить. Для этого их обрабатывают раствором канифоли и наносят тонкий слой припоя.

Это нужно для того, чтобы между собой не соединялись разнородные металлы. То же самое проделывается и с контактными площадками.

Затем нужно надеть термоусадочные трубки на провода. Это делается перед пайкой. Иначе их будет сложно надеть.

После этого облуженные концы прикладываются к токопроводящим дорожкам и нагреваются паяльником. Затем, как расплавится оловянный припой, нагрев прекращается. Олово застывает, и соединение становится прочным.

Термоусадочная трубка сдвигается в сторону контактов и нагревается феном или пламенем зажигалки. После остывания она плотно облегает провод и оголенные его части.

Иногда требуется сделать соединение пайкой светодиодных лент между собой. Тогда у обоих очищаются токопроводящие контакты. На одну светодиодную полосу надевается термоусадочная трубка. Контакты на одной ленте отделяются от подложки, и в образовавшийся промежуток вводится вторая лента таким образом, чтобы их дорожки соприкасались. Далее все происходит, как в случае с проводами, только термоусадочная трубка надевается не на каждый провод в отдельности, а на ленту целиком, закрывая место соединения.

Что и где паять?

Перед тем, как непосредственно приступать к какой-либо работе, неплохо было-бы разобраться в том, с чем приходиться иметь дело. Любую светодиодную ленту можно в общем смысле понимать, как участок электрической цепи. Она, как известно, состоит из активных компонентов и соединителей. В качестве последних обычно выступают провода, но такой тип светильника является ничем иным, как гибкой электронной платой. Следовательно, проводниковые соединения в ней заменены на медные дорожки, которые скрыты под внешним ламинирующим покрытием. Без него все будет выглядеть следующим образом:

Как видно на рисунке справа, компоненты цепи объединяются в отдельные группы или блоки по три светодиода и N-ое количество резисторов (в данном случае он один в группе, но все зависит от типа и ее характеристик). Эти блоки имеют стандартизированную длину (5 или 10 см), что облегчает процесс монтажа. В местах их стыковки (линия разреза) можно видеть контактные группы, к которым при необходимости подключения к сети или другой ленте, и производится пайка.

Сильно углубляться в классификацию диодных лент нет смысла, кроме как с точки зрения конструктивных особенностей, влияющих на пайку. Формально можно выделить две группы гибких плат: обычные (открытые) и защищенные (герметичные). Отличия между ними хорошо видны на иллюстрации внизу (герметичная диодная лента покрыта шаром силикона или прозрачной эпоксидной смолы):

И те, и другие могут иметь 2 или 4 контактные группы. В первом случае речь идет об одноцветной светодиодной («+» и «−»), а во втором – об RGB ленте, цвет свечения которой может меняться за счет промежуточного контроллера («B», «R»,«G» и «+»):

В трехцветном RGB светильнике три точки соединения отведены под каждый из цветовых каналов (синий, красный и зеленый) и общее питание.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
