Выбор розетки
По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:
- напряжение сети от 220 до 240 вольт;
- сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.
Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.
Если крепление винтовое, то провод
- должен иметь петлевой изгиб;
- иметь прямую конфигурацию.
В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.
Удлинение проводов
Данный метод считается более безопасным. Он дает возможность без особых затрат перенести розетку в панельном доме в другое место. Достаточно лишь определить место установки и затем проложить к нему штробу для проводки. В процессе работы поднимается пыль, однако в данном случае, это единственный серьезный недостаток.
Перенести розетку в квартире путем удлинения провода можно в следующем порядке:
- В электрощите нужно отключить автоматы и обесточить помещения полностью или частично.
- С помощью индикаторной отвертки проверяется отсутствие электрического тока на клеммах старой розетки.
- Далее, крышка розетки снимается, а ее корпус вынимается из отверстия.
- Прокладывается штроба к месту установки новой розетки.
- Линия удлиняется на нужное расстояние, а жилы соединяются между собой путем скрутки или через .
- На место старой розетки устанавливается распределительная коробка, где размещаются все места новых соединений.
- В новое отверстие устанавливается подрозетник, в него монтируется розетка, заранее подключенная к проводам. Остается лишь закрепить ее на новом месте, после чего можно начинать эксплуатацию.
Технические требования к перемещению розеток
Переустановка розеток не относится к сложным работам. Однако любое вмешательство в электрическую систему должно отвечать ряду требований, касающихся прежде всего безопасности:
- Подключение розетки осуществляют только с использованием силового кабеля ВВГнг сечением не менее 1,5 квадратных миллиметров.
- По условиям НБП и ГОСТ прокладывать кабель разрешается лишь по вертикали или горизонтали. Не допускаются перпендикулярные, диагональные линии, пересечение проводов. Если кабель прокладывают горизонтально, необходимо отступить 200 миллиметров от потолка и 100 миллиметров от карнизов и балок. Вертикальные линии должны находиться на расстоянии 100 миллиметров от дверей и окон, а также углов комнат.
- Розетки устанавливают на высоте 50-80 сантиметров от пола. Нельзя располагать устройства ближе чем в 50 сантиметрах от батарей, стальных труб и газовых плит.
- Соединения и ответвления проводов пропускают через специальные коробки или корпуса монтажных устройств.
Прежде чем передвигать розетки в другое место, нужно разобраться в устройстве распределительной коробки, от которой питается старая электрическая точка. Определяющим фактором является и металл, из которого произведены жилы старых кабелей.
Чтобы установка прошла легче, рекомендуется заранее составить схему. Планирование дает возможность предусмотреть наиболее подходящий способ монтажа розетки. По схеме есть возможность установить участок, где отсутствует скрытая электропроводка. В конечном счете именно наличие схемы обеспечивает минимизацию затрат финансовых и трудовых ресурсов.
Cпособы переноса точки подключения
Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:
- Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
- Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.
Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.
Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала
Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.
Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.
Как соединять провода?
Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка. В домашних условиях обычно применяются первый и второй

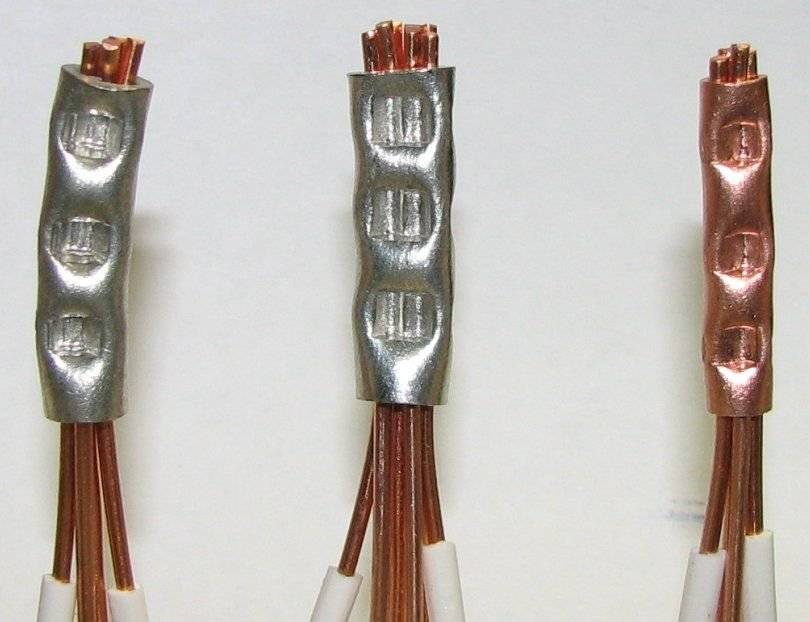

Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон
В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.
Способы соединения проводов
Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.
Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.
Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.
Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.
При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.
Загиб провода для резьбового соединения
Укорочение провода питания
Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.
Наращивание питающего провода
Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.
Провода из разных материалов соединять скруткой запрещено!
Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.
В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.
Добавление новой розетки к старой
В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.
Соединение розеток шлейфом
Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.
Розетки для мощных потребителей
Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.
Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.
Вмонтированная в стену розетка для электроплиты
Подготовка к выполнению работ
Объем подготовительных работ будет полностью зависеть от типа проложенной проводки – открытой или закрытой. Большинство действий по электромонтажу выполняется именно по второму варианту.
В этом случае объемы подготовки значительно увеличиваются, поскольку требуется подготовить места установки розеток, подвести к ним каналы под будущую проводку.
Необходимые инструменты для подготовки переноса розеток в другое место:
- Электродрель повышенной мощности, оборудованная специальной насадкой для высверливания отверстий в камне или бетоне. Эти отверстия предназначены для монтажа установочных коробок под розетки. Вместо насадки можно использовать сверло по бетону: в этом случае по всей окружности сверлятся отверстия на нужную глубину, а затем промежутки между ними выбиваются зубилом. Иногда с помощью сверла намечаются штробы.
- Штроборез. Инструмент предназначенный как раз для прорезки канавок под проводку в бетонной стене. Одновременно используется строительный пылесос, поэтому во время работы поднимается мало пыли. Да и сам рабочий процесс многократно ускоряется. Вместо штробореза можно воспользоваться болгаркой с диском по камню и бетону, однако этот инструмент поднимает очень много пыли.
- Следует заранее запастись зажимами для соединения проводов. В этом случае контакт будет намного качественней, обычной скрутки.
Остальные материалы и инструменты необходимы в любом случае. Это розетки и установочные коробки, кабели и провода, отвертка, плоскогубцы, острый нож, изолента, материалы для замазывания канавок по окончании монтажа.
Возможные варианты переноса розетки
Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.
Прокладка новой линии
Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.
Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.
Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.
Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.
В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

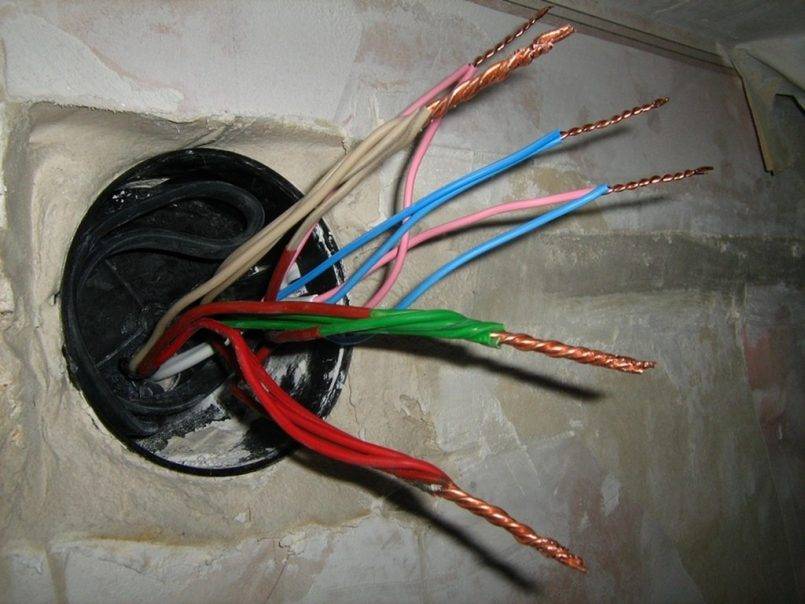

Наращивание провода
Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.
В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

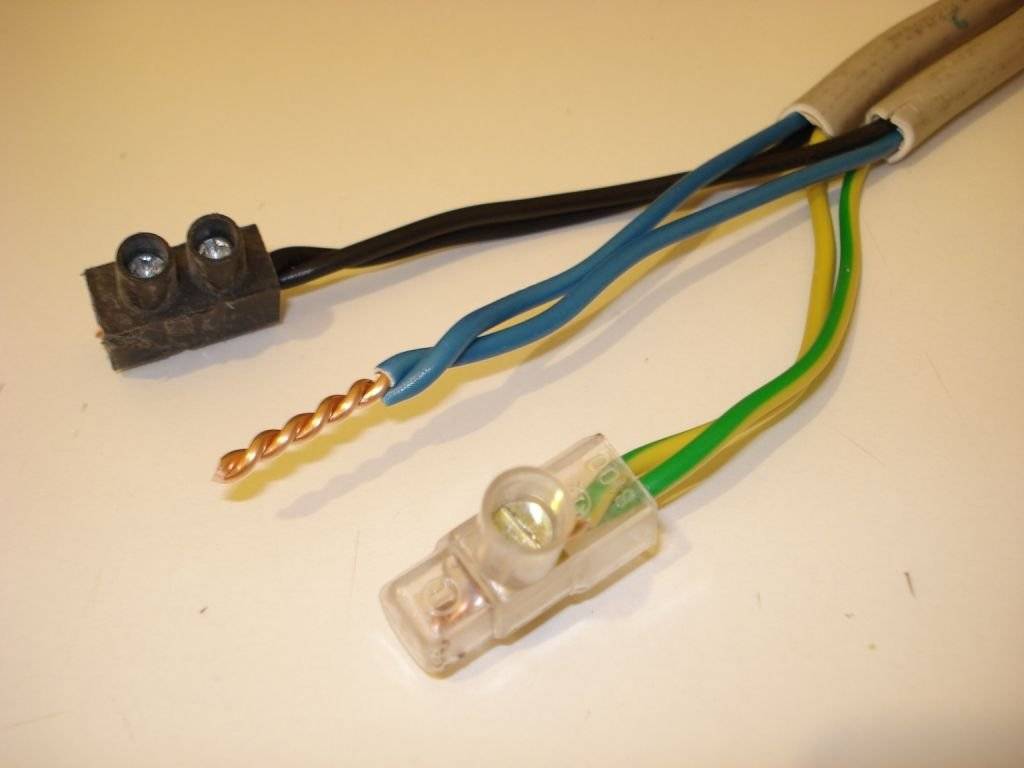

Нарастить электрический провод можно, используя один из следующих способов:
- Скрутку.
- Сварку или припой.
- Клеммники.
- Пружинные клеммы.
- Болтовое соединение.
Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.
Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.
При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.
Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.
Нюансы при переносе розеток
При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока
- Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
- Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
- В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
- При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
- Запрещается непосредственный контакт проводов из алюминия и меди.
При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.
Метод укорачивания проводника
Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:
- согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;
- завести провод и поместить коробку в просверленную нишу;
- шпаклевкой замазать стену возле коробки и саму;
- подсоединить к устройству провода;
- по окончании процесса закрывают новое устройство крышкой.
Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.
Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника
Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.
За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника
Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Плюсы и минусы такого способа подключения
Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.
Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.
Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.
С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.
Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.
Выводы и полезное видео по теме
В видеоролике пойдет речь о том, как перенести розетку без пыли:
Что учитывать при переносе точки подключения:
В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.
