Как подключить бра: порядок монтажа и варианты подключения проводов настенного светильника с цепочкой-шнурком или другим выключателем, схемы подсоединения ламп к электросети с розеткой и без

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

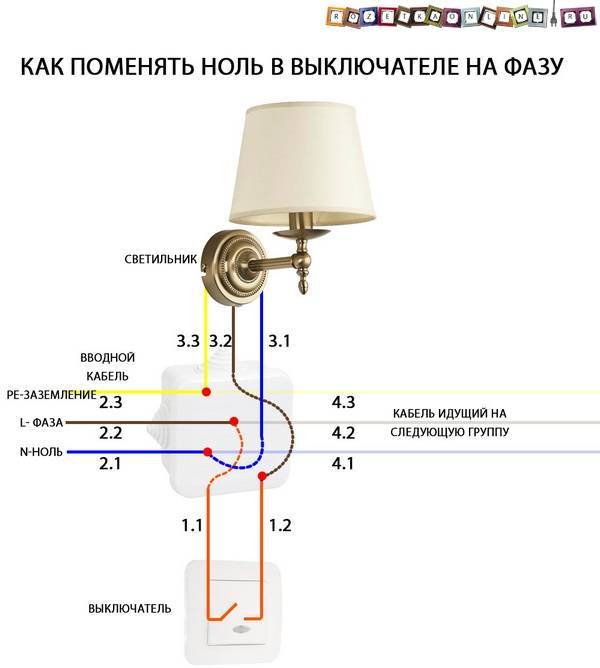

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники – https://cable.ru, Кабель.РФ

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Как подключить бра с выключателем шнурком

Прежде чем начать установку бра, нужно точно определить место расположения прибора, тщательно сделать замеры. Особенно это касается парных светильников, которые будут располагаться параллельно. Чтобы определить местоположение светильника, нужно учитывать установленные правила — обычно такие светильники устанавливаются на уровне 1,5 метров от пола. Здесь часто возникает вопрос о том, как подключить бра с выключателем шнурком, чтобы не было видно лишних проводов. Для этого заранее нужно выполнить скрытую проводку для последующего подключения осветительного прибора.

Сам монтаж начинается с соединения двух или трех проводов. Перед этим сеть должна быть обязательно обесточена, а работа будет проводиться с помощью острого ножа и изоляционной ленты. Сначала очищается изоляция на концах проводов — примерно по 5-8 мм. Затем зачищенные провода нужно болтами подсоединить на определенные клеммы.

Поэтапная инструкция

Все современные светильники имеют три провода – фазу, ноль и заземление. Если в квартире соответствующая проводка, сложностей с подключением не возникнет. При наличии только рабочей фазы и нуля, когда поменять проводку возможности нет, придется действовать иначе. Установить лампу можно, подсоединив через одну прерывающуюся выключателем фазу и ноль, соблюдая при этом маркировку.

Выбор места подключения настенного светильника

Обычно бра помещают в спальне у изголовья постели. Для небольшой достаточно одного электроприбора. Если кровать внушительного размера, оптимально крепить по одному светильнику с каждой стороны. В детской обычно помещают бра так, чтобы яркий свет не мешал малышу. Удачное решение — повесить лампу над креслом, чтобы перед сном почитать ребенку книжку. Для детей постарше размещают светильник над кроватью.

В качестве основного источника света в ванной или прихожей могут выступать бра. В таких помещениях их монтируют по обеим стенам симметрично либо подсвечивают зону вокруг зеркала. Для ванной комнаты потребуется влагозащищенный светильник.

Подготовка к монтажным работам

Перед самостоятельным проведением работ сразу готовят нужные инструменты и приспособления. Обязательно понадобится электродрель со сверлом, которое подбирают в зависимости от материала стен. Для бетонных — не используют сверла по дереву и наоборот.

Также для работы нужны:

отвертка;
индикаторная отвертка;
пассатижи;
карандаш;
острый нож.

Установка

Для подключения бра надо выполнить следующую пошаговую инструкцию:

Отключить нужный автомат, чтобы обесточить комнату или всю квартиру, в зависимости от типа монтажа электропроводки.
При помощи индикаторной отвертки убедиться, что напряжение на контактах отсутствует.
Приложить крышку бра к месту будущего монтажа, которое уже отмечено на стене. Сделать пометки карандашом в области отверстий, в которые затем будут установлены крепежные детали.

Дрелью просверлить отверстия согласно отметкам. Можно предварительно аккуратно прорезать обои, чтобы не порвать их дрелью.
Закрепить крышку бра дюбелями на стене.
Снять с каждой жилы изоляцию на 0,5 см острым ножом.
Соединить провода между собой по выбранной схеме подключения, обычно стандартной.
Зафиксировать корпус бра специальными болтами, которые прилагаются к светильнику. Присоединить абажур, если таковой имеется.

Далее в прибор вкручивают лампочку и включают автоматы. Как видим, установить бра можно своими руками, необязательно приглашать для этого электрика.

https://youtube.com/watch?v=-jspvMhxEk8

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

прочный корпус
надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

светильники со шнуровым выключателем;
бра, питание которых обеспечивается от розетки при помощи вилки;
световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.

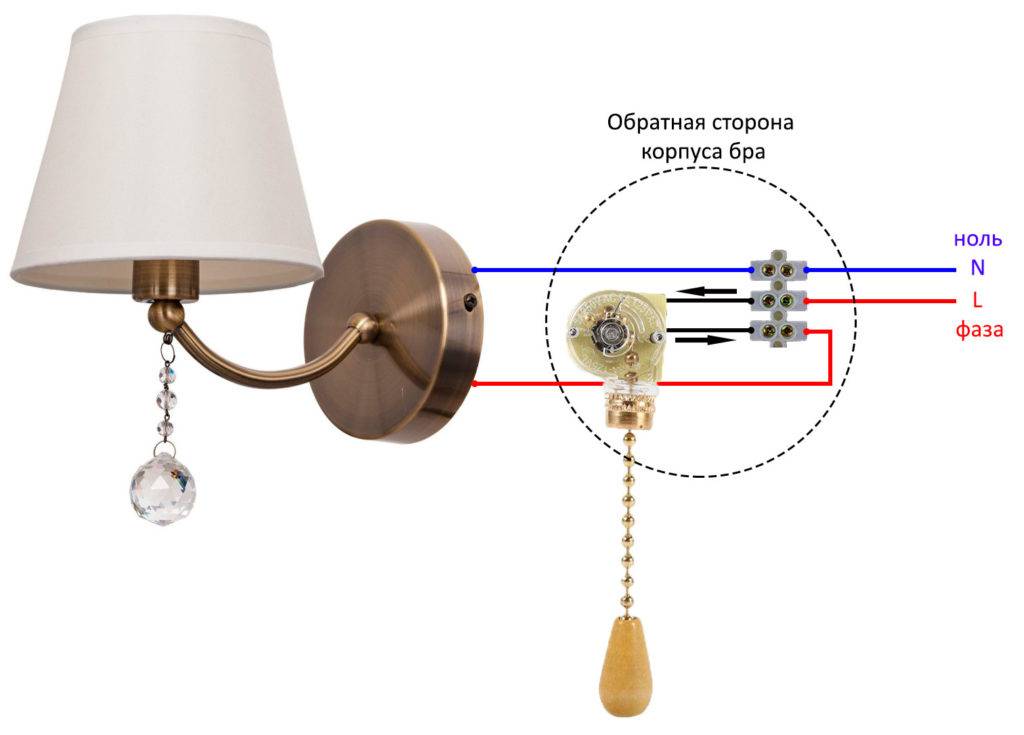

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

изолента;
саморезы;
отвертка;
остро заточенный нож.

Важно! Перед началом работ не забудьте обесточить помещение

Существует две разновидности подключения — с тремя и двумя проводами:

в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов

Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

вводная фаза должна идти на выключатель;
фаза от выключателя должна заходить обратно на осветительный прибор;
ноль и землю соединяйте в данной ситуации напрямую.

Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков

Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.

Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.

Основные типы бра

Перед тем, как мы рассмотреть способы монтажа светильника настенного типа, мы скажем о том, какие именно типы этих приборов можно установить в своем доме. Эти типы подаются на рисунке ниже:

Типы настенных светильников

Изображенные на этом рисунке первые пять типов светильников на стену являются классическими. Они используются для подачи мягкого света на определенную часть комнаты. Все другие относятся к более современным типам. Они предназначены для выполнения других функций.

Так, светильник настенного типа, который обозначен цифрой 9, используется для подачи направленного света на картины. Другими словами он подсвечивает картины.

Светильники 6 и 10 предназначены для акцентирования других настенных предметов. В том случае, если владельцы дома любят читать книги или заниматься определенным видом рукоделия, им следует осуществить монтаж светильников 7 и 8.

Преимущество этих бра заключается в возможности регулировки интенсивности света.

В каждый из них можно вкручивать разные лампы. То есть свет может создаваться благодаря работе:

Лампочек накаливания.
Галогенных ламп.
Люминесцентных ламп.
Светодиодных ламп.

Конечно, выбор определенного вида лампы для монтажа в бра зависит от желаний владельца.

Полезный совет: наиболее идеальным вариантом является использование светодиодных ламп. Они являются наиболее экономными. Что касается мощности ламп, то эта величина не должна быть больше показателя, который определил сам производитель настенной лампы. При установке более мощной лампочки провода и цоколи бра будут перегорать.

И так перед тем, как устанавливать и подключать светильник, который является настенным, нужно позаботиться о проведении проводки. Если стены покрыты гипсокартоном, то эта проводка должна быть за гипсокартоном.

Если есть штукатурка, то кабели нужно размещать в штукатурке. Конечно, в этом случае размещение кабелей лучше делать еще до того, как будет наноситься штукатурка. Когда штукатурка является нанесенной, то нужно выдалбливать узкий канал, прокладывать кабель и заштукатуривать его.

Примечательным фактом является то, что некоторые светильники настенного типа могут подключаться к розетке. В этом случае нет необходимости осуществлять проводку.

Как сделать выключатель для бра: варианты

В настоящее время, достаточно часто встречаются осветительные приборы, которые великолепны в плане дизайнерского исполнения, но совершенно не продуманы с технологической точки зрения. Многие из них, оснащены только несколькими проводами и не имеют никаких устройств для управления светильником.

Для того чтобы управлять осветительным прибором, необходим сделать выключатель, который позволит не только включать и выключать устройство, но и управлять интенсивностью освещения.

Варианты выключателей:

Провод с вилкой;
Сонетка;
Клавишный выключатель.

Достаточно часто, после завершения ремонтных работ в доме, докупаются осветительные приборы и устройства. И чтобы не занимать переделками, можно подключить светильники при помощи шнура с вилкой. Важным условием для этого, является наличие розетки.

Подключение можно осуществить двумя способами. Использовать только вилку и провод, а управление осветительным прибором осуществлять, используя вилку. Но так как это не совсем удобно, рекомендуется приобрести провод с вилкой в схему которых встроен выключатель.

Для придания эстетичности, можно использовать сонетку или обычный веревочный выключатель. Но для его монтажа, необходимо продумать способ монтажа данного устройства к осветительному прибору.

Если есть возможность произвести установку выключателя согласно типу проводки, то в этом случае, лучшим вариантом будет подключить осветительный прибор через клавишный выключатель или диммер. Диммер позволит управлять интенсивностью светового потока.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

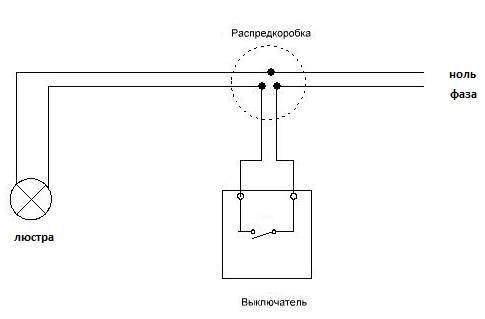

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Прежде всего по методике, описанной выше, подключаем розетку.
Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

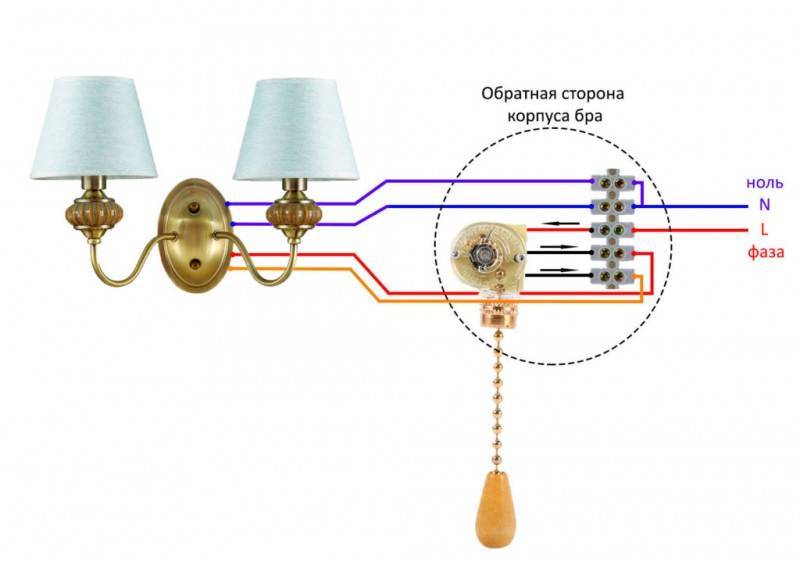

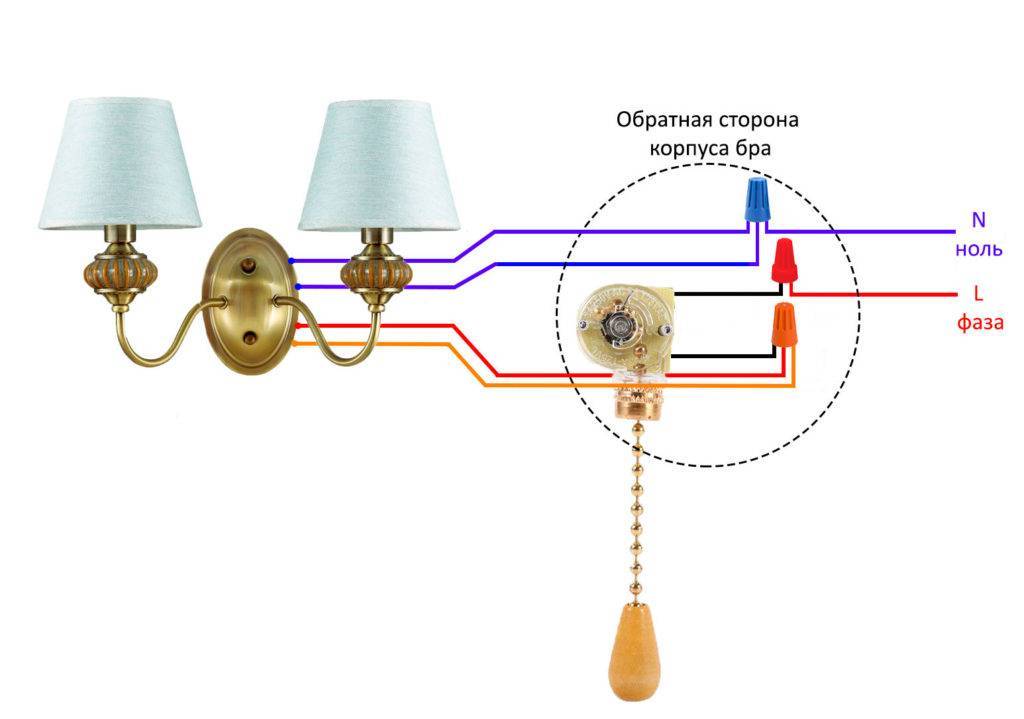

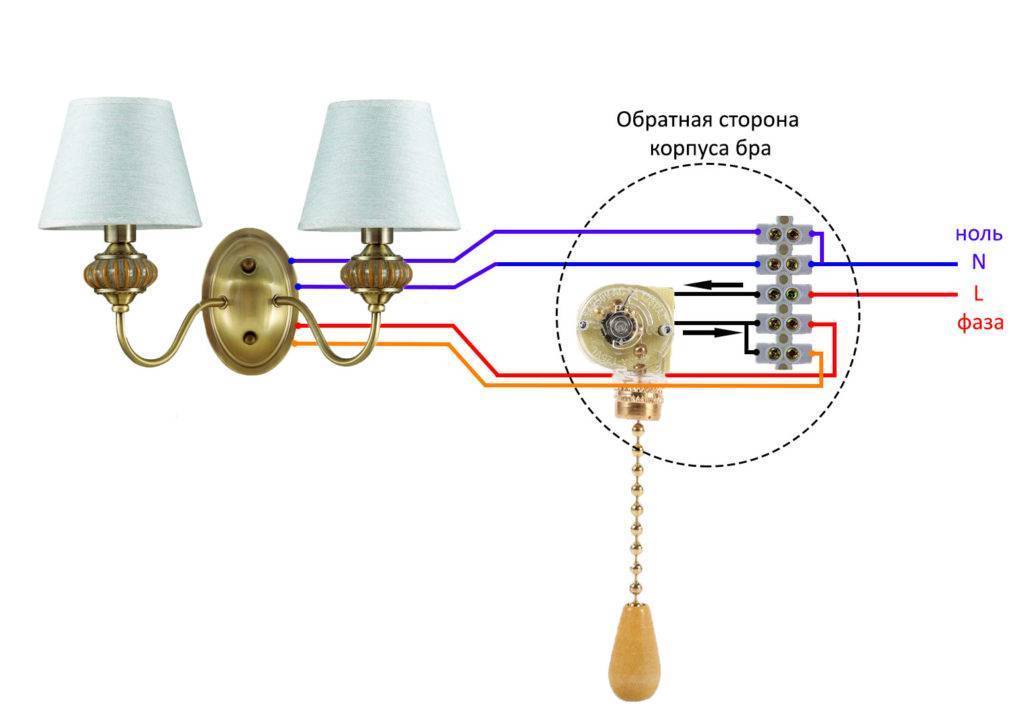

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема
подключения здесь будет следующая:

При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.

Ищите
соответствующий значок на корпусе изделия.

Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Поэтапная инструкция установки и подключения

Порядок установки светильника достаточно прост и доступен для самостоятельной реализации. Рассмотрим, как подключить бра, по порядку.
