Как подключить датчик движения к лампочке: пошаговая инструкция

Устройство датчика движения: меняем настройки, не предусмотренные производителем

Перед подключением датчика движения к прожектору решили проверить, оказалось, работает неправильно. Вскроем прибор доработать, продавец заметит, прощай гарантия. Стоит штуковина недорого, паяльник дома припасен, закроем глаза на возможность потерять шикарное сервисное обслуживание. Ниже опишем принципы работы датчика движения подробно.

  • Начинается получением питания. Датчик движения снабжается нулевым проводом. Встречаются модели без него, внутри просто используется локальная общая шина. Чаще на входе стоит трансформатор, понижающий напряжение, выполняющий развязку по току с источником (распределительный щит дома). Нужен нулевой провод – замкнуть первичную обмотку. Альтернативным вариантом ставят диодный мост, внутри располагается общая шина. Вслед выпрямителю стоит преобразователь напряжения. Микросхема, на вход которой подается нестабильный номинал, с выхода снимается приличное питание начинки датчика движения.
  • Реле снабжают выпрямленным напряжением, «земля» разорвана одним-двумя транзисторными вентилями. Включиться подать свет бессильно. Доступно доработать прибор, поставив на пути заземления (не питания) дополнительно тумблер. Случись коллизия, датчик движения выключается при необходимости.
  • Чувствительным элементом, распознающим движение, ставят фототранзистор. Задачей назовем определение изменения потока. Задаётся режим, на выходе формируется положительный, либо отрицательный импульс.
  • Сердцем датчика движения считается модуль, составленный несколькими операционными усилителями. Количество равно числу функций.

Видите, все просто, как дважды два. Избегайте уточнять физические основы работы датчика Холла, отлаживая схему. Можем изменять настройки схемы, часть элементов на усмотрение. Ключевыми признаны реле, настроенное на работу от определенного напряжения, и микросхема с операционными усилителями. Увеличивая емкость зарядного конденсатора, можем продлить время тайм-аута. Поддаются изменению другие параметры.

Функция первого каскада

Первый каскад отделен от чувствительного элемента конденсатором. Требуется, что на вход поступали изменения потока фотонов: только движение прекращается, ступень прерывает работу. Возобновление пространственных вариаций повторяет цикл. Обеспечивается выключение каскада, если снаружи отсутствуют изменения.

Функция второго каскада

Второй каскад определяет чувствительность. Принимает сигнал первого операционного усилителя, регулируется в широких пределах переменным резистором, цепью обратной связи.

Функция третьего каскада

Третий каскад воспринимает раздельно на входы положительные и отрицательные импульсы, нивелируя различие. Прибору нет дела, уменьшается или увеличивается поток фотонов, движение бы уловить. Каскад заряжает полярный конденсатор (производится нивелирование), который отдает энергию через резистор, определяя тайм-аут выключения системы. Напряжение послужит входной характеристикой финишной ступени.

Функция четвертого каскада

Четвертый каскад операционных усилителей формирует напряжение, открывающее ключевые транзисторы, через которые на реле подается схемная земля.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Помогла вам статья?

ДаНет

Как правильно установить приборы

При монтаже прожектора с датчиком следует учесть некоторые моменты:

  • Устройство должно быть закреплено таким образом, чтобы чувствительные сенсоры были направлены строго на контролируемую территорию;
  • Датчик не следует размещать вблизи явных источников тепла. Тепло может создавать помехи в работе инфракрасного сенсора, и прожектор будет включаться и выключаться в произвольном режиме;
  • Оборудование нужно размещать на высоте, недоступной для злоумышленников;
  • Площадь территории должна соответствовать радиусу действия датчика;
  • Необходимо заранее продумать схему подводки электроэнергии.

Алгоритм работы прожектора зависит от того, для чего должен зажигаться свет: в случае проникновения или для освещения участка при проходе в темное время суток.

В первой ситуации прожектор загорается, когда в области действия появляется движущийся объект. Если же прожектор выполняет роль осветительного прибора, то свет загорается, когда выполняется 2 условия:

  1. уровень освещенности недостаточный;
  2. человек появляется в области действия сенсора.

От этого алгоритма зависят характеристики и настройки датчика.

К любому датчику прилагается инструкция, в которой оговорены все схемы, но разобраться в этой документации не очень просто. Поэтому настройку работы датчика нужно рассмотреть более подробно. Для того чтобы отрегулировать работу датчика, используются:

  • Кнопка SENS, что обозначает чувствительность – дает возможность устанавливать величину объекта, на который должен реагировать прожектор, и дальность;
  • Регулятор TIME (время работы) – необходим, чтобы задать время работы светильника. Если в этот промежуток датчик снова сработает, отсчет начнется снова. Промежуток времени обычно составляет от 5 секунд до 5 минут. Поворачивая регулятор, можно добиться необходимого значения;
  • Рычаг DAY LIGHT (освещенность) – дает возможность установить режим день-ночь, когда прожектор будет срабатывать только при определенном уровне освещенности. Для работы оборудования только ночью следует повернуть потенциометр до упора влево. Для режима день ночь регулятор поворачивается до упора влево.

Обычно зона покрытия датчика может меняться и зависит от места расположения сенсора и его конструкции.

Необходимо подключить датчик движения к прожектору таким образом, чтобы оборудование работало безупречно и полностью справлялось с поставленными задачами. Но далеко не все датчики оборудованы регулировкой чувствительности передвижений, возможностью установки времени и разных режимов освещенности. В некоторых моделях эти параметры ограничены заводскими настройками. Это также следует учесть при выборе сенсора.

Основные функции и принцип работы датчика движения

Принцип действия любого датчика движения – излучение волн разного типа

Основная задача микроконтроллера, соединенного с переключателем и осветительным устройством – коммутировать электрическую сеть (замыкать/размыкать). Любое перемещение в зоне контроля запускает работу прибора. Кроме этого прибор можно настроить таким образом, чтобы сила освещения регулировалась интенсивностью движения – используются специальные контроллеры.

Когда значение меньше установленного предела, индикатор замыкает цепь и лампа загорается. Детектор работает круглые сутки. Стандартный порог индикации – от 3 до 2 000 Лк.

Некоторые приборы можно настроить на определенные часы работы. Например, в офисе нет необходимости включать свет ночью. Такие индикаторы дороже, но позволяют сэкономить электроэнергию.

Принцип работы ультразвукового датчика движения

По принципу действия различают датчики:

  • инфракрасные – работают на основе теплового излучения;
  • ультразвуковые – действует как эхолокатор – звуковые волны, отражаясь от движущихся объектов, меняют длину, что служит сигналом для переключения;
  • микроволновые – похожи по типу действия на ультразвуковые, но более чувствительные, «засекают» объект, даже если он не в зоне прямой видимости;
  • лазерные – состоят из приемника и излучателя, сигнал пересылается между устройствами, если прерывается движущимся объектом – лампа включается;
  • комбинированные (исходя из названия – сочетают функции нескольких типов аппаратов).

Технические характеристики

Настенные датчики движения в помещении

Помимо разновидности датчика движения важно учитывать его технические параметры: угол захвата, дальность действия, мощность светильников, способ установки, дополнительные возможности. Для моделей с беспроводным подключением учитывают диапазон подаваемого луча и вид батареи. Индикатор перемещений для коммутации электрической сети обладает определенным диапазоном обзора относительно горизонта

Если на территорию можно попасть с разных сторон, используют приборы радиусом от 180 до 360°. Для настенных достаточно 180°, на столбе — лучше 360°. Для небольших комнат подойдут индикаторы с меньшим углом. Стоимость широкоугольных устройств значительно выше, лучше руководствоваться степенью необходимости

Индикатор перемещений для коммутации электрической сети обладает определенным диапазоном обзора относительно горизонта. Если на территорию можно попасть с разных сторон, используют приборы радиусом от 180 до 360°. Для настенных достаточно 180°, на столбе — лучше 360°. Для небольших комнат подойдут индикаторы с меньшим углом. Стоимость широкоугольных устройств значительно выше, лучше руководствоваться степенью необходимости.

Дальность действия подбирается, исходя из габаритов помещения

Цена принципиально отличается, поэтому важно точно знать длину комнаты или коридора при покупке. При этом важно оставить небольшой запас (около 0,5 метра), но перебарщивать не стоит – возможны частые некорректные сигналы. Датчики движения устанавливаются в уличных и домашних условиях

Кроме этого детекторы различают по способу монтажа:

Датчики движения устанавливаются в уличных и домашних условиях. Кроме этого детекторы различают по способу монтажа:

  • корпусные изделия закрепляются на подставки, которые фиксируются на поверхности (стена, столб, потолок);
  • скрытые модели – практически незаметны.

Дополнительные возможности

Акустический датчик включения света позволит бесконтактно включать и выключать свет в комнате

Определенные модели индикаторов используются с большим комфортом благодаря наличию дополнительных функций. Механизмы стоят дороже, подбирают по необходимости.

  • Показатель внешнего естественного света – индикатор срабатывает от движения, но днем в дополнительном искусственном освещении потребности нет, поэтому ставят ограничитель – отдельный элемент фотореле или готовое изделие со встроенным устройством;
  • Распознавание животных – опция подойдет, если в доме или на улице есть животные небольшого размера: коты, собаки, куры, другие. Однако звери крупных пород все равно будут отмечаться и «подавать» сигнал к включению.
  • Таймер для отключения света в отсутствие движения после выхода из зоны контроля.

Выбор места для установки

Потолочные приборы с круговым обзором, как правило, монтируются в центре помещения, или в самой высокой точке. Больше вариантов монтажа существует для приборов настенных.

Освещение лестничной клетки. Жильцам одного подъезда многоквартирного дома рекомендуется договориться между собой о монтаже общей системы освещения. Если кто-то не согласен на установку одного прожектора, можно перейти к варианту персонального освещения входной двери в квартиру путем установки над ней датчика texecom и настройки устройства на минимальную чувствительность срабатывания.

В коттедже или загородном доме можно устроить систему освещения лестницы, которая последовательно включает светильники при движении по ней. Минимальный вариант – это два устройства: вверху и внизу.

  • Подсобное помещение. В подсобке, кладовке, гараже и тому подобных местах целесообразнее подключение датчика движения для освещения с выключателем. Устройство лучше монтировать напротив входной двери, чтобы оно срабатывало на ее открытие. При входе освещение включится на время, за которое можно переключить его на постоянный режим. Есть вариант организации раздельных систем: от датчика включается дежурный светильник малой мощности, главное освещение включается независимо отдельным выключателем.
  • Уличное освещение. Датчики и светильники могут быть установлены над въездными воротами, входом в гараж, дом, баню, беседку, другое помещение. Отдельные датчики могут быть установлены для всех уличных фонарей в саду или на тропинке возле дома. Для уличного освещения используются устройства с анализатором наружной яркости, действующие с наступлением сумерек.

Рынок осветительных приборов предлагает светодиодные лампы для наружного освещения, которые совмещены с датчиками движения и солнечными панелями. Не требуется подведения питающих внешних электрических линий. Есть и беспроводные модели, которые работают от аккумуляторов или батареек. С целью того же рационального использования электричества для уличного освещения устанавливают фотореле.

Если вдруг Вы еще не знали, то советуем прочитать о том, как подключить одноклавишный выключатель света.

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

  • фазу;
  • ноль;
  • линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

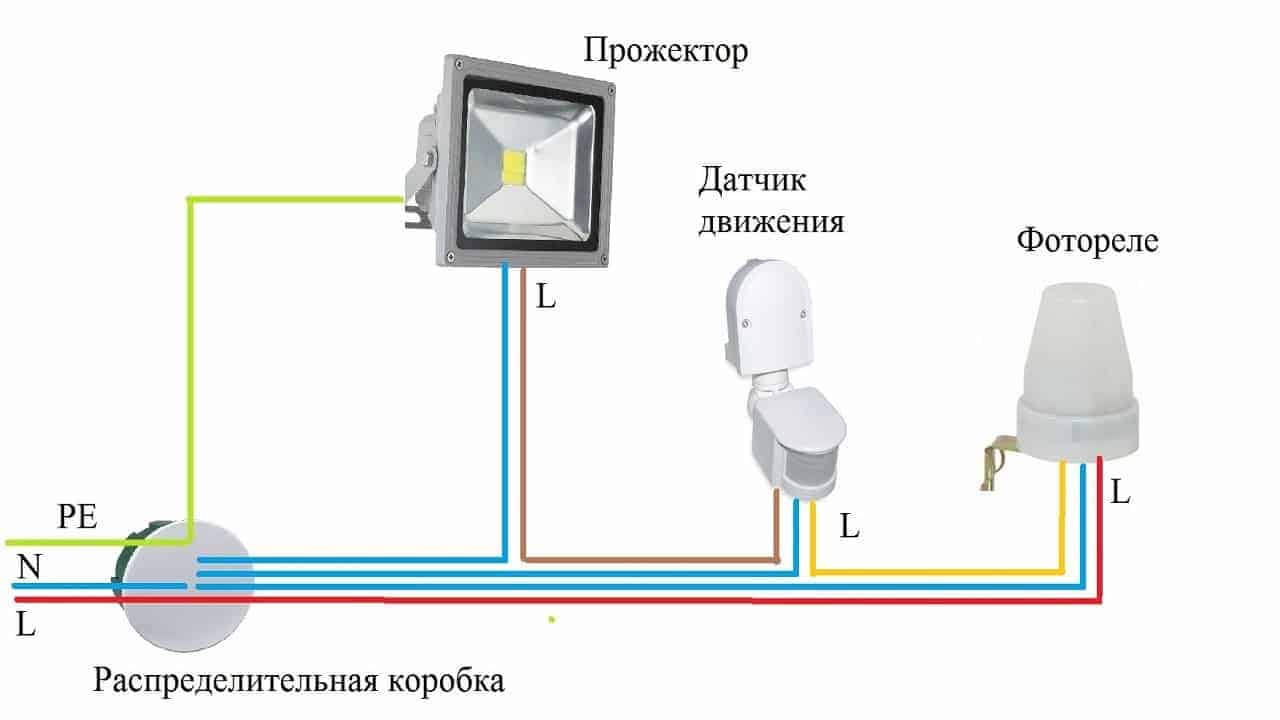

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

  • кабель должен быть рассчитан на полную мощность потребления прожектора;
  • падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
  • из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.
Сечение проводника, кв.ммНаибольшая мощность при напряжении 220 В, Вт
При открытой прокладкеПри прокладке в трубах
0,52400
0,753300
1,037003000
1,550003300
2,057004100
2,566004600
4,090005900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

  • полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
  • сечение и материал проводников;
  • ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

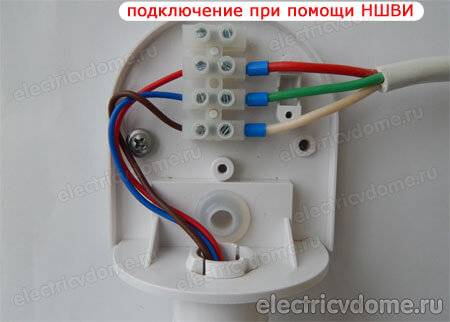

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Далее расскажем об особенностях принципиальной схемы подключения датчика движения.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Оптимальное размещение и корректировка работы датчиков движения

Схема подключения неподвижного устройства предусматривает наличие специального шарнира, позволяющего оптимально отрегулировать угол обзора и площади захвата сканирующего элемента. Потому располагать подобные устройства рекомендуется на стенах или потолках помещений.

Потолочные приборы исследуют зоны в виде конуса, напоминая многолучевой барьер, полностью охватывающий все стены небольших помещений. Однако для работы «умного» освещения вне дома рациональнее использовать настенные устройства, спектр захвата у которых гораздо шире. Их подключают на открытом пространстве, размещая на высоте не менее двух метров, соединяя с осветительными приборами, например фонарями, в углах или над дверной системой, чтобы установить основной источник повыше.

Кроме того, при наличии в доме домашних животных лучше монтировать датчики движения таким образом, чтобы питомцы не попадали в радиус их срабатывания, то есть повыше от пола. Помимо способов установки, данную проблему может решить прибор, оснащенный регулировкой уровня чувствительности, и, несмотря на то что подобные модели не являются бюджетным вариантом данного оборудования, они позволяют выбрать объекты, на которые будет реагировать датчик. Впрочем, такой прибор потребует неоднократной настройки.

Исправная работа датчиков движения, независимо от их возможностей и конструкционных особенностей, не исключает сезонную перенастройку оборудования из-за смены температуры воздуха и повторного подключения устройства.

Установка светильника с датчиком движения

 1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.  Ни в коем случае не начинайте установку не отключив электричество!

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6.Снимаем изоляцию с концов проводов, примерно на 5 – 7мм.

7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.Белый – ФАЗНЫЙ провод – в клемму с маркировкой L.Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.   Принцип работы будет следующий – при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Самый простой вариант – это непосредственное включение осветительного прибора, как показано на рисунке ниже.

Если вы допускаете возможность смены осветительного оборудования в обход датчика движения для личных нужд, то лучше использовать схему с функцией обхода:

Как видите, здесь клавишный выключатель позволяет включать освещение даже без сигнала датчика. Для тех случаев, когда датчик движения должен работать только ночью, используется схема с фотореле:

Если требуется, чтобы осветительное оборудование включалось от движения в нескольких зонах, используется схема подключения одного светильника к двум и более датчикам:

Подключение для управления без выключателя

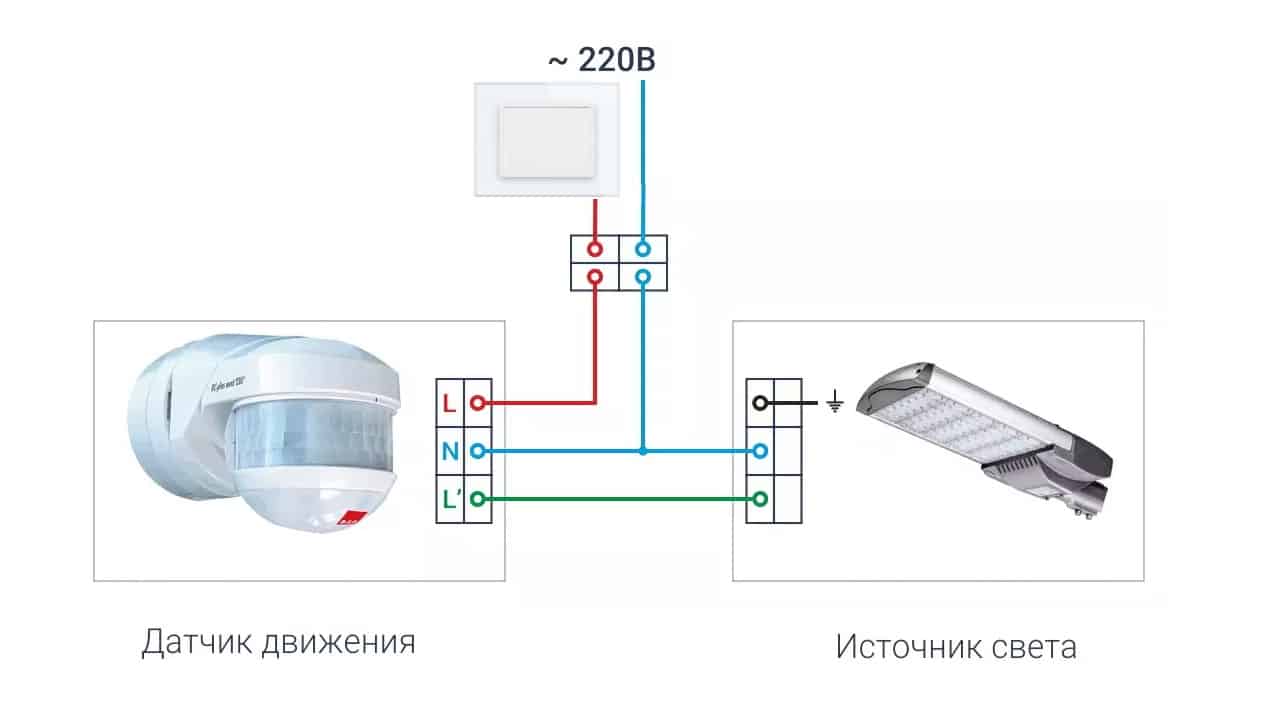

Схема, состоящая из лампы и детектора, является самой простой. Он наносится производителем на заднюю часть устройства или описан в сопроводительной инструкции.

Простейшая схема подключения решает основную задачу — включение светильника при обнаружении движения в зоне контроля

При обустройстве вытянутых помещений, вдоль дорожек патио или по периметру здания для управления освещением недостаточно одного датчика движения; его ограниченное зрение не позволяет этого.

В таких случаях используют два или более детектора. Его одноименные клеммы соединяются параллельно и затем ведут к лампе.

Схема подключения с двумя датчиками: при срабатывании любого из них контакт в сети замыкается и загорается лампа

Подключение к лампочке с выключателем

Для отключения системы автоматического розжига, работающей на основе датчика движения, в рабочую цепь добавляется выключатель. Подключите его к участку входящего силового кабеля перед датчиком.

Во включенном положении переключателя схема работает так же, как если бы она была нарисована без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

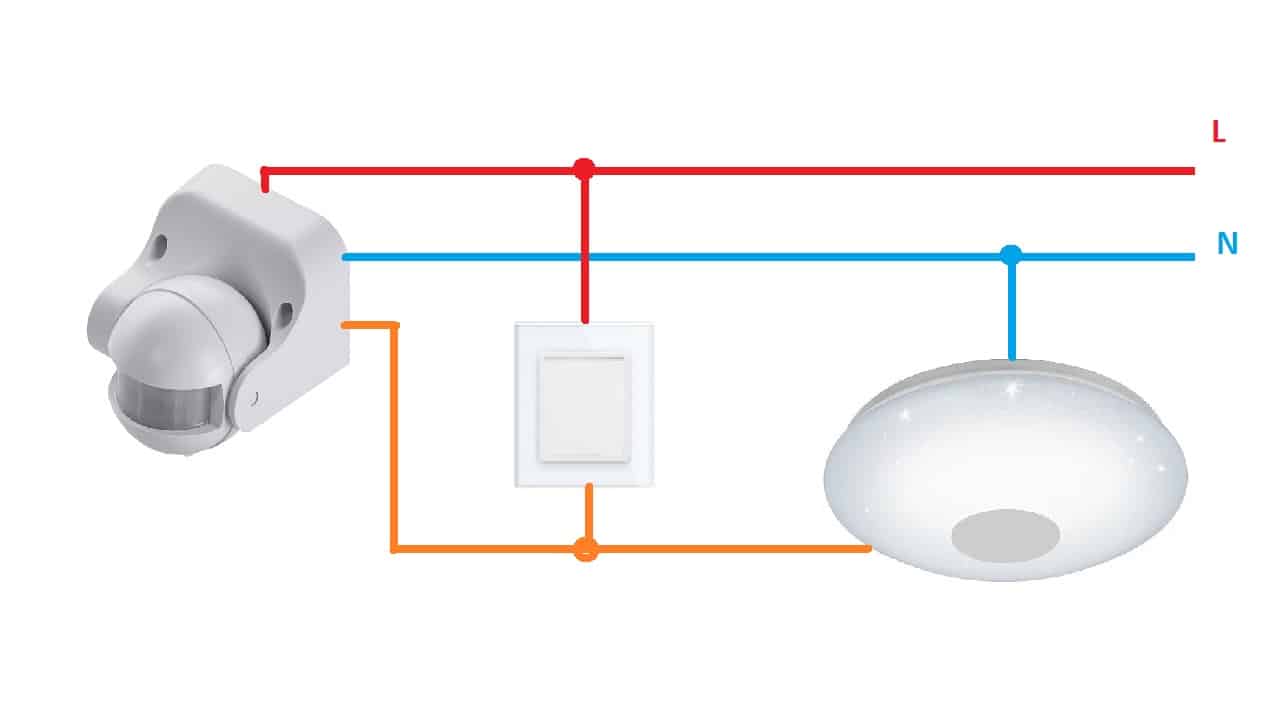

Один из вариантов обустройства схемы подключения с выключателем — при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет был включен, а нахождение в фиксированном положении не приводило к выключению освещения, то используется следующая схема.

К входному и выходному фазному проводу датчика подключается выключатель; поэтому создается ответвление электрической сети, минуя основной участок. Теперь с помощью выключателя можно включить освещение, которое не будет зависеть от двигательной активности на контролируемой территории.

В этой схеме включение обходит участок электрической цепи, проходящий мимо датчика управления освещением. Такое подключение создает больше удобства при управлении светильником

Проверенные на практике схемы подключения устройства управления освещением с помощью выключателя разобраны и приведены в статье, которую настоятельно рекомендуем прочитать.
