Как подключить датчик движения к прожектору

Какой датчик движения для освещения выбрать

Ассортимент представлен датчиками с разным принципом действия, исполнением и характеристиками. В частности, выделяют:

  1. Датчики с разным климатическим исполнением и степенью влагозащиты. Уличная группа представлена моделями с влагозащищенностью не ниже IP 55 (при эксплуатации без козырька, на открытых столбах или участках – не ниже IP65), пылезащищенными корпусами и диапазоном рабочих температур от -40 до +60 °С. Датчики для внутреннего размещения имеют степень защиты выше IP22 и работают при температуре в пределах от – 20 до +40 °С.
  2. Модели с разным способом монтажа: накладные, монтируемые на высоте около 2,5-3 м от уровня пола (в том числе в углах, при использовании специальных кронштейнов) и, как правило, имеющие ограниченный угол обзора (120-180°) на стенах, и встраиваемые. При монтаже на потолок последние имеют угол обзора до 360 °. Настенные виды в свою очередь разделяются на модели с неизменным углом обзора и датчики с возможностью изменения положения головки с линзой. Последние позволяют корректировать зону охвата в небольших пределах.
  3. Устройства с разным типом питания: подключаемые к стационарной сети, беспроводные, работающие от обычных или солнечных батарей и комбинированные.
  4. Модели с разным принципом действия, включая датчики ИК, ультразвуковые сканеры, генераторы микроволн.

Максимальным преимуществом обладают комбинированные модели, совмещающие разные принципы срабатывания, но из-за дороговизны их применение в частной сфере ограничено.

В целом при выборе конкретной модели датчика движения помимо цены и зоны охвата (дальности и угла) обращается внимание на:

  • число полюсов – для традиционных ламп достаточно двухполюсных устройств, подключаемых последовательно через фазу и ноль, для светодиодных нужны трехполюсные;
  • мощность подключаемых осветительных приборов: мощность датчика должна быть на 20-30% выше, но не более 600-1000 Вт;
  • наличие фотореле, исключающее срабатывание датчика в дневное время;
  • наличие или отсутствие опции регулировки отсрочки в таймере выключения (требуется при необходимости работы светильников при выходе человека из зоны срабатывание в течение определенного времени);
  • другие функции – возможность фиксированного включения пользователем, защиту от ложного срабатывания при движении мелких животных.
  • дизайн и габариты.

Характеристики и особенности эксплуатации датчиков движения в системах освещения:

ИК-датчикиУльтразвуковыеСВЧ-устройства
Принцип работыПассивный, регистрация теплового излученияАктивный, анализ отраженных звуковых волн в диапазоне от 20 до 60 кГцАктивный, анализ отраженных электромагнитных волн с частотой около 5,58 Гц
Зона срабатывания, м6-50 при условии открытого радиуса видимостиОт 3 м до 10-15 м, верхний предел ограничен3-20 м у бытовых моделей, до нескольких сотен у продвинутых
Вероятность несрабатывания/ случайного срабатыванияНизкая/средняяВысокая/низкаяНизкая/Высокая
Влияние температуры окружающей средыПри температуре свыше +25 чувствительность датчика повышается, возможны ложные срабатыванияНезначительное
ЦенаДоступнаяВысокая
Основные преимуществаРегулировка зоны и дальности захвата.

Простой монтаж.

Не влияет на животных и здоровье человека

Точность прибора не зависит от температуры объекта и среды, запыленности или влажностиКомпактность, высокая точность срабатывания, отслеживание движения за стеклом или тонкими перегородками, максимальная зона охвата в градусах и дальности
МинусыЧастые ложные срабатывания, зависимость от условий эксплуатацииСравнительно малая зона охвата, игнорирование плавных движенийДороговизна, влияние на человека

Принцип работы

Задача датчика движения — реагировать на движущиеся объекты и включать или отключать свет — в зависимости от уровня освещенности территории. Датчик реагирует не на само движение, а на тепло, которое излучает тот или иной объект (человек, животное). Тепло выделяется в виде инфракрасных лучей, которые проникают через линзу Френеля в датчике и далее направляются к сенсору. Как только сенсор обнаружил объект, излучающий тепло, происходит подключение света на заданный промежуток времени, по истечении которого свет гаснет.

Обычно датчики способны определять уровень освещенности. Благодаря этой функции исключается срабатывание системы в светлое время суток.

Основной минус датчиков движения состоит в их ложных срабатываниях, поскольку они откликаются на любой тепловой объект. К примеру, причиной ложных срабатываний может стать не только живое существо, но и работающий кондиционер или горячая батарея. Несколько исправить положение, снизив количество ложных срабатываний, помогает правильная настройка чувствительности устройства.

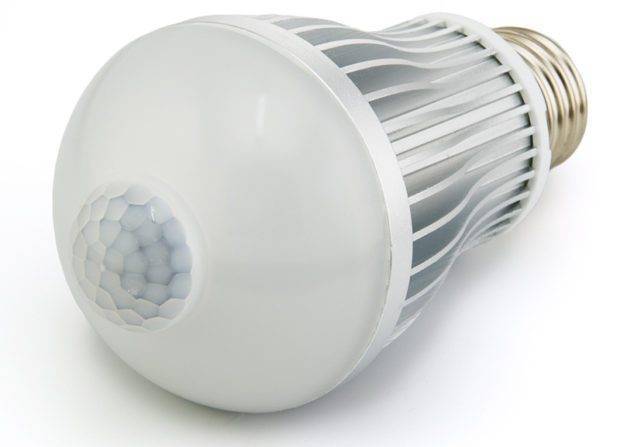

В отличие от устройств с внешним узлом автоматики, светодиодные лампы оснащаются встроенными детекторами. Компактность конструкции дает возможность установки в обычный патрон типа E27. Светильник с датчиком дает холодный белый свет. Мощность светодиодной лампы может быть в 5–10 раз меньше в сравнении с лампочкой накаливания, и это не сказывается на интенсивности свечения.

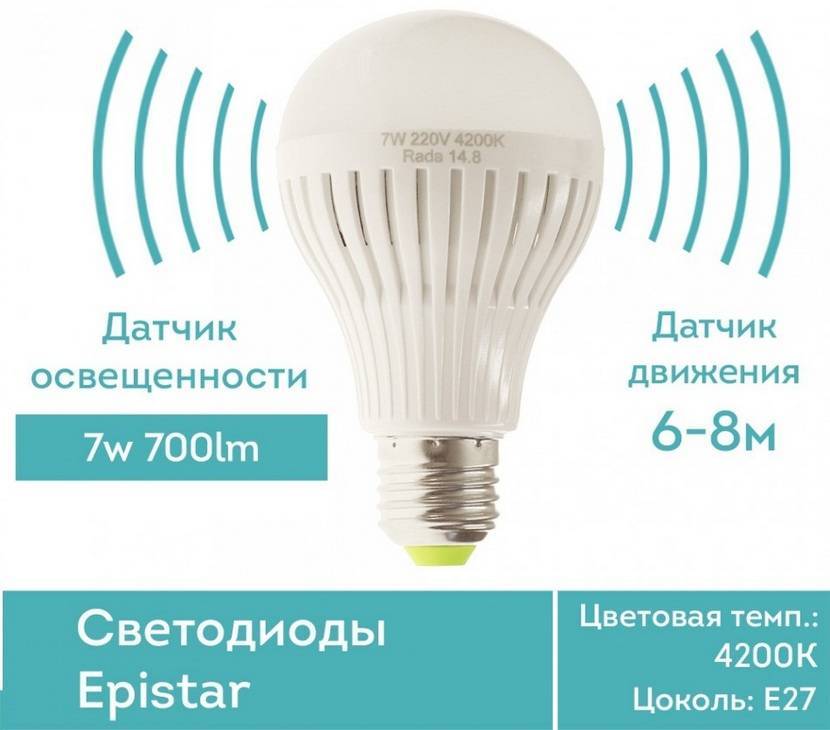

Важные характеристики светодиодной лампы, оснащенной датчиком движения:

  • напряжение — до 240 В (допускается уменьшение этого показателя до 180 В);
  • мощность устройства не отличается большими показателями (5 Вт достаточно для замещения 60-ваттной лампочки накаливания);
  • время функционирования после включения света;
  • разновидность патрона;
  • диапазон рабочих температур (от 20 градусов ниже нуля до 45 градусов тепла);
  • температура света (от 5,7 до 6,3 К);
  • угол срабатывания;
  • дистанция срабатывания;
  • количество световых диодов в одном светильнике;
  • уровень освещенности для подключения устройства;
  • срок эксплуатации.

Типы контроллеров

Существует две разновидности контроллеров, отличающихся между собой по способу получения сигнала:

  1. Активные. Излучение сигнала осуществляется от самого контроллера. Сигнал посылается на объекты и, если длина волны сокращается, происходит срабатывание детектора. Для работы такого типа контроллера необходимы приемник и излучатель.
  2. Пассивные. Способны фиксировать собственное излучение от приближающегося объекта. Считаются более простыми в техническом отношении, а потому и стоят дешевле. Пассивные контроллеры нередко грешат ложными срабатываниями.

Как правильно подключить

Стоит отметить, что вне зависимости от вида и модели, все схемы подключения датчиков движения к светодиодному прожектору или любому другому осветительному устройству почти одинаковы. Некоторые виды led-светильников требуют преобразования напряжения. Тогда в схему дополнительно вводится блок питания.

Конструкция датчика предусматривает наличие 3-ех контактов: 2-ух фазных и 1-ого нулевого. Внутри электропроводки также находятся 3 кабеля. Провод заземления (чаще всего желто-зеленый) выводится на прожектор, так как этот уличный прибор чаще всего изготавливается в металлическом корпусе. Вторая «фаза» обеспечивает соединение с датчиком. Нулевой контакт выводится на оба устройства.

В конструкции любого фиксирующего устройства, предусмотрено фотореле, которое автоматически включает свет. Это происходит следующим образом:

  • сенсорная система прибора фиксирует движение;
  • фотореле замыкается;
  • сигнал с контакта датчика передается на контакт прибора освещения (от А к L);
  • включается свет.

Заведение фазного кабеля от электропроводки к датчику может быть произведено через выключатель. В этом случае отключение обоих приборов может производиться вручную.

Как подключить прожектор с датчиком движения или освещенности?

Прожектор со встроенным датчиком подключается аналогично стандартной модели, а затем с помощью элементов управления настраиваются параметры работы: расстояние срабатывания, время работы после включения освещения и пр.

Подробнее стоит рассмотреть вопрос о том, как подключить к прожектору датчик движения или освещения (фотореле, система «день-ночь»), который вы приобрели отдельно. Такое решение оптимально, если сенсор и осветительный прибор нужно расположить независимо друг от друга. Например, чтобы при подходе к датчику загорался не один фонарь, а сразу целая группа. При размещении сенсоров учитывается угол обзора и зона реагирования, а осветительные приборы можно устанавливать там, где они максимально охватывают светом требуемую территорию.

В данном случае датчик играет роль стандартного выключателя, только замыкается не вручную, а автоматически, срабатывая на движение или изменение освещения. Поэтому сенсор монтируется вместо или параллельно ручному выключателю.

Датчик имеет минимум два провода – «плюс» и «минус». В нем также может быть кабель заземления, который нужно обязательно подключить. Плюсовое значение подается на фонарь только при срабатывании сенсора, а минусовой кабель идет на прожектор напрямую, он всегда должен быть включен в цепь.

Советы по подключению и настройке светодиодных прожекторов с датчиками

  1. Даже если вы хорошо знаете, как подключить датчик освещения к прожектору, и сделали все правильно, сенсор может включаться круглые сутки, если неправильно его настроить. Параметр освещенности обычно обозначается как «lux». Систему «день-ночь» лучше регулировать, когда на улице стемнеет. Начинать желательно с максимального значения. Проверьте, когда появится освещение, затем уменьшите до требуемого параметра (например, включение при легких сумерках).
  2. Даже при наличии датчиков иногда в схеме лучше также оставить ручной выключатель. Это поможет контролировать освещенность, например, если свет нужно оставить на более длительный период, чем это предусмотрено в настройках. Присоединять выключатель нужно параллельно датчику.
  3. К одному осветительному прибору можно подключить несколько датчиков, если к месту есть несколько подходов, которые не покрывает зона охвата одного сенсора. Тогда датчики нужно присоединять параллельно. Освещение появится, как только сработают один из работающих сенсоров.
  4. В современных датчиках движения можно настроить чувствительность, время освещения, угол установки. Если задать параметры правильно, можно сэкономить до 70% расходов на электроэнергию по сравнению с использованием освещения без сенсоров.
  5. Чувствительность среди регуляторов датчиков движения обычно обозначается как «sens». Если сенсор часто срабатывает в неподходящее время, стоит подкорректировать этот параметр.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

Схема подключения выглядит так:

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора

Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора

Конкретней:

  1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
  2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
  3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
ОбозначениеНаименование параметраФункцияПримечание
LUXОсвещенностьРегулирует уровень освещенности, при которой срабатывает датчик движенияот 5 до 10000 Люкс
TIMEВремяПродолжительность включения таймераот 5 до 420 секунд
SENSЧувствительностьРегулирует дальность действиядо 12м
MICМикрофонРегулирует уровень шума, при которой срабатывает датчик движения30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Принцип работы

Как правило, датчик движения устанавливается в коридоре, прихожей, лестничной площадке, вдоль тротуара или рядом с домом, чтобы не пробираться в темноте, а идти по освещенному участку дороги. Как только проходит человек, в автоматическом режиме система подает сигнал осветительным приборам, цепь замыкается, и выключается освещение. Такие манипуляции помогают сократить в десятки раз, без преувеличения, затраты на электроэнергию. По подсчетам экспертов это примерно 70% электроэнергии.

Подключение датчика производится на высоте примерно 1 метр, это означает, что в поле зрения устройства не будут попадать животные, детей же оно заприметит и включит свет. Обычно радиус действия данного устройства составляет 6-8 метров. Угол обзора – вертикально 15 градусов и горизонтально от 90 до 180 градусов. Если же говорить про датчик движения для лестничной клетки, то его угол обзора равен не более 30 градусов.
