Как правильно установить и подключить двойной выключатель на две лампочки

Выключатели с подсветкой

Большой популярностью на сегодняшний день пользуются выключатели со световой индикацией. Они ни по конструкции, ни по внешнему исполнению не отличаются от обычных выключателей, но имеют заметное достоинство – по ним легко ориентироваться в темноте. Для обеспечения работы этих устройств не требуется повышенных затрат электроэнергии:

• индикатор автоматически гаснет, когда выключатель переводится во включенное положение;
• светящийся элемент имеет очень малое энергопотребление, практически незаметное на общем фоне.

В качестве индикатора в выключателях этого типа используется либо неоновая лампочка, либо светодиод. Для работы они запитываются по параллельной схеме с контактами переключателя. Схема подключения двухклавишного выключателя с подсветкой имеет свои особенности, которые необходимо учитывать во время монтажа. При неправильной установке индикатор может очень слабо светиться или не гореть вообще, а также влиять на режим работы ламп (нередко в таких случаях мерцают энергосберегающие лампы).

Рассмотрим три основных схемы подключения выключателей с подсветкой.

На светодиоде и сопротивлении

Схема подсветки выключателя на светодиоде и резисторе

Выключатели, работающие по этой схеме, сегодня используются чаще всего. После переведения механизма в выключенное положение загорается светодиод VD2, на который ток проходит через сопротивление R1 . VD1 служит для защиты VD2 обратным напряжением от пробоя. Для работы данной схемы на R1 подойдет сопротивление любого типа с мощностью от номиналом 100-150 кОм и мощностью от 1 Вт. На представленной схеме величина номинала составляет 100 кОм, благодаря чему протекает ток силой примерно в 3 мА – этого хватит для довольно яркого свечения диода.

Для работы такой схемы подходят сети со светильниками, в которые вкручиваются лампы накаливания. Если её использовать вместе с люминесцентными или энергосберегающими лампочками, они могут слабо мигать или светиться при выключенном положении выключателя. Светодиодные лампочки могут и вовсе не работать с данной схемой. Это связано с большим сопротивлением и током, необходимым для свечения лампы, которого может просто не хватать для свечения.

Присоедините концы к клеммам выключателя и, при правильном монтаже, все сразу заработает. Для обеспечения безопасности и долговечности схемы скрутки рекомендуется надежно пропаять, а также замотать изоляционной лентой резистор и оголенные провода.

На светодиоде и конденсаторе

схема подсветки выключателя на светодиоде и кондекнсаторе

Установка в электрической схеме выключателя дополнительного конденсатора позволяет увеличить КПД подсветки за счет уменьшения требуемого номинала резистора R1 до 100 Ом.

На этой схеме токоограничивающим элементом выступает конденсатор C1, а за резистором R1 остается роль ограничителя заряда. К нему можно применять сопротивление в 100-500 Ом при мощности выше 0,25 Вт. Можно простой диод VD1 можно заменить на светодиод аналогичный VD2. Это изменение не отразится на КПД схемы, однако они оба станут светить с равной силой.

На неоновой лампочке

схема подсветки выключателя на неоновой лампочке

Схему подключения выключателя с подсветкой с использованием неоновой лампочкой можно назвать самой оптимально, поскольку она избавлена от недостатков, присущих предыдущим схемам. Согласно представленному рисунку при разомкнутой сети ток идет на R1, а следом – на HG1 (газоразрядная лампа), зажигая её. Можно использовать резисторы любого типа с номиналом 0,5-1 Мом и мощностью от 0,25 Вт.

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате

Допустим нам необходимо произвести установку двухклавишного выключателя на вытяжку и освещение в ванной комнате. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Наша задача произвести коммутацию в коробке и подключить оборудование к выключателю.

Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

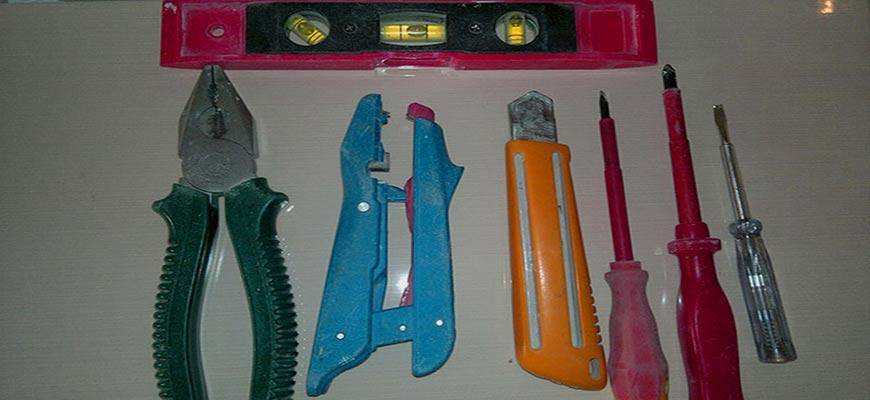

Инструменты для работы

Перечень инструментов:

1. Отвертки с крестообразным и шлицевым наконечником.
2. Специальный нож для удаления изоляции (можно взять обычный);
3. Четыре двойных клеммы WAGO. Они будут нужны, чтобы выполнить соединения. Безусловно, это можно сделать и другими способами (пайка, сварка, скрутка), но мы остановились на данном варианте, поскольку он наиболее простой, не требует специального инструмента и навыков работы с ним. Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.
4. Уровень.
5. Пробник (нужен, если проводка выполнена монохромными проводами).

Алгоритм действий будет следующим:

1. Обесточиваем проводку в распределительно щите – это обязательное условие для проведения работ.
2. Выполняем коммутацию в коробке, ноль соединяем с общим проводом от светильника и вытяжки, фазу пускаем на выключатель, выходы с него подключаем к управляющим проводам от устройств. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

Цвета проводов в соответствии с назначением

Если провода большей длины, отрезаем лишнее. При помощи ножа снимаем с них изоляцию (примерно 10-15 мм от края) и соединяем их в клеммах WAGO,

1. Выполняем подсоединение к клеммам выключателя, для этого обрезаем лишнее и зачищаем изоляцию. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Для этого подаем напряжение на проводку и пробником поочередно касаемся проводов. Когда искомое будет найдено, в приборе загорится неоновая лампочка. После этого отключаем напряжение и продолжаем работу.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.

1. Производим установку в стакан (если устройство скрытого типа) или на подготовленное место (внешнее исполнение), после чего выставляем внешнюю панель по уровню.
2. Подключаем вытяжку и светильник. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.
3. На завершающем этапе проверяем работу собранной схемы. Если придерживаться данного алгоритма действий, то проблем не возникнет.

Заметим, что подсоединение трехклавишного выключателя выполняется подобным образом, только для его подключения потребуется 4 провода.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

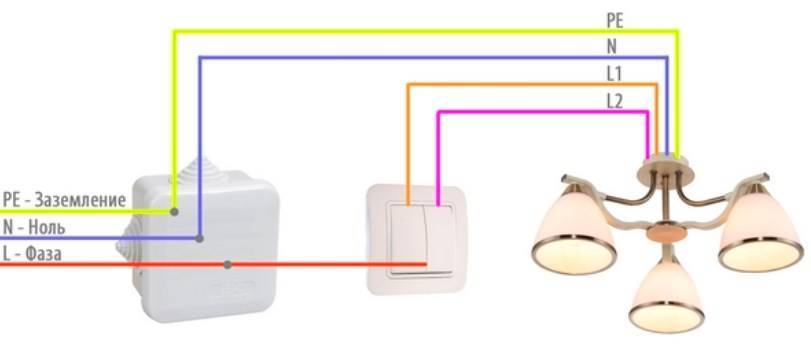

Подключение 3-х или 4-х проводной люстры к двойному выключателю

Когда мы определились с назначением каждого провода идущего от выключателя, нам не составит труда сделать соединение с проводами на люстре. Нужно лишь понимать, что люстра в этом случае должна быть собрана по определенной схеме. А именно иметь 2 группы ламп, и иметь каждая свой отвод (проводник для подключения к фазным проводам от выключателя «L1», «L2»).

Обычно такие люстры имеют 3 и более плафонов. Бывает требуется переделка, чтобы изменить количество и расположение ламп в группах, которые будут зажигаться от включения соответствующих клавиш выключателя. Подробно останавливаться на этом не вижу смысла, так как выше уже было описано сборка люстры с тремя лампами.

Такой вариант осветительных приборов обычно имеет 3 провода для подключения, но бывает и четыре провода:

• «L1» — «фаза» от клавиши 1
• «L2» — «фаза» от клавиши 2;
• «N» — нулевой контакт (общий);
• «PE» — контакт для подключения заземления (может отсутствовать)

Оба варианта имеют одинаковую схему подключения. Провода необходимо соединить в соответствии с маркировкой на самой люстре.

Если Ваша люстра имеет 3 провода, а проводка 4, в этом случае провод с обозначением «земля» будет не задействован. Его необходимо заизолировать и аккуратно уложить вместе с другими проводами.

Если наоборот, люстра 4 провода, а проводка 3-х проводная, подключаем все провода согласно схеме. А заземляющий провод или контакт люстры будет не задействован.

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Что такое УЗО в электрике: разновидности, принцип работы

Как подключить проходной выключатель: схемы подключения

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

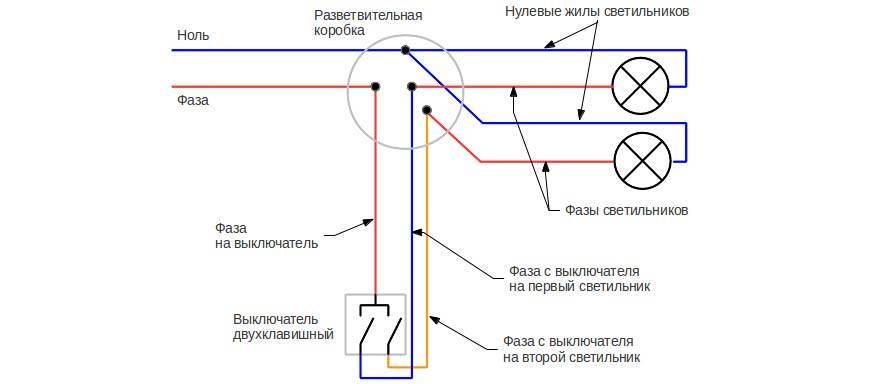

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован – понаблюдайте за ним).

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

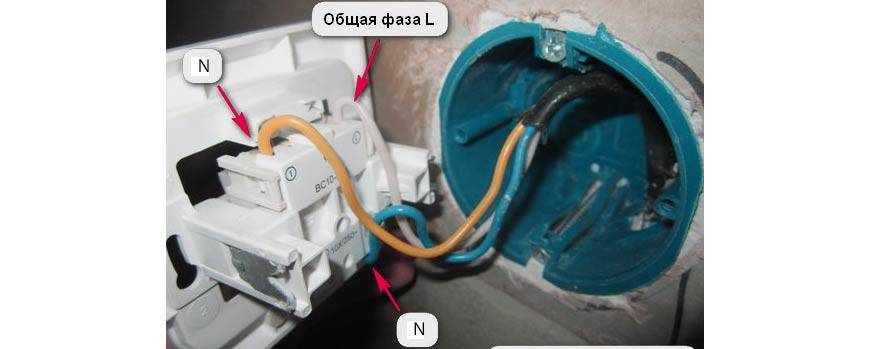

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Источники

• https://zen.yandex.ru/media/vodatyt/shema-podkliucheniia-dvuhklavishnogo-vykliuchatelia-na-dve-lampochki-instrukciia-dlia-elektromontaja-5e9aa55a3fdcda291b794932
• https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
• https://HouseChief.ru/kak-podkljuchit-dvojnoj-vykljuchatel.html
• https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
